Элементы двумерной диаграммы

Любая диаграмма состоит из нескольких стандартных элементов. Большую часть этих элементов можно изменять и создавать отдельно. Двумерная диаграмма состоит из следующих основных элементов.

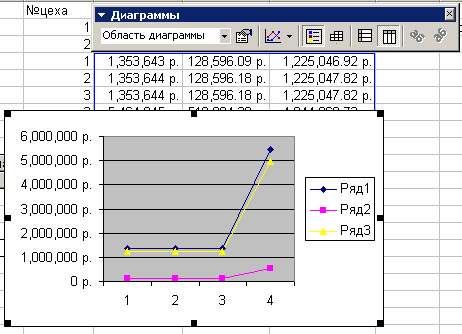

Рис. 50 Пример двумерной диаграммы

Ось X или ось значений, по которой откладываются точки данных (на Рис.46 - 1, 2, 3, 4).

Ось Y или ось категорий, на которой указываются категории, к которым относятся точки данных. (6,000,000 р - … - 1,000,000 р - на Рис.46)

Название диаграммы, которое берется из определенной ячейки в таблице или добавляется после построения диаграммы (отсутствует на Рис.46).

Имя категории, которое указывает, какие данные наносятся на ось Y. В качестве имен категорий могут выступать значения дат, географические названия, названия отдельных видов продукции и т.д. (отсутствует на Рис.46).

Легенда, содержащая обозначения и названия рядов данных. Условное обозначение слева от названий рядов данных состоит из знака и цвета, присвоенных ряду данных.

Маркеры данных, использующиеся для того, чтобы можно было отличить одну серию данных от другой.

Линии сетки, которые могут быть нанесены параллельно обеим осям для облегчения восприятия данных диаграммы.

Активная рамка, указывающая, что определенная внедренная диаграмма активна и может быть отредактирована.

Рамка выделения, которая указывает, что можно изменять размеры диаграммы, перемещать и удалять ее.

Элементы объемной диаграммы

Объемная диаграммы располагает рядом дополнительных элементов.

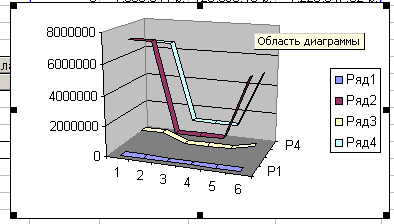

Рис. 51 Пример объемной диаграммы

Ось Z, или ось значений, по которой откладываются точки данных.

Ось X, или ось категорий, которая ничем не отличается от оси X двумерной диаграммы.

Ось Y, или ось рядов, на которой указываются отдельные ряды данных. Эта ось создает объемное представление диаграммы.

Стена, которая рассматривается как фон для диаграммы.

Углы, с помощью которых можно изменить расположение диаграммы.

Основание — прямоугольная область, на которой построена объемная диаграмма.

Создание нового листа диаграммы с помощью меню Вставка

Для создания нового листа диаграммы следует выбрать пункт Диаграмма из меню Вставка. На экране появится вспомогательное меню с двумя пунктами. Один из них предназначен для создания диаграммы на отдельном листе, а другой - для создания внедренной диаграммы. Чтобы создать диаграмму на отдельном листе, необходимо выполнить следующие действия.

Выберите пункт Диаграмма из меню Вставка.

Из вспомогательного меню выберите пункт На новом листе. На экране появится первое из пяти диалоговых окон Мастера диаграмм, в котором будут указаны адреса выделенных ячеек.

Щелкните по кнопке Далее. На экране появится следующее диалоговое окно мастера диаграмм. В этом диалоговом окне вы сможете выбрать любой из 15 представленных типов диаграмм.

Выберите тип диаграммы и щелкните по кнопке Далее. На экране появится третье диалоговое окно мастера диаграмм. Здесь вам предлагается выбрать один из предложенных подтипов диаграммы.

Щелкните по кнопке Далее. На экране появится четвертое диалоговое окно мастера диаграмм. В этом диалоговом окне будет показан общий вид диаграммы. Здесь же предоставляется возможность изменить ориентацию диаграммы, а также проверить, правильно ли размещены имена категорий на оси X и значения на оси Y и правильно ли оформлена легенда.

Щелкните по кнопке Далее. На экране появится последнее пятое диалоговое окно мастера диаграмм. В этом окне вы укажете, следует ли выводить легенду. Кроме того, можно добавить названия к осям.

Щелкните по кнопке Готово. В рабочей книге появится новый лист с именем Диаграмма 1.
