Характеристика графічного інтерфейсу Головне вікно Autocad

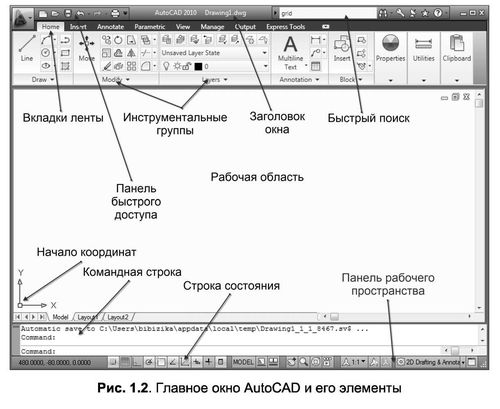

Перше, що ви побачите після запуску програми, - це головне вікно програми (рис. 1.2), яке володіє наступними елементами:

• стрічка - містить згруповані за типами вкладки із зібраними в них типовими;

• інструментальні групи - кожна вкладка має набір інструментальних груп з набором піктограм, пов'язаних з виконанням певних команд AutoCAD;

• панель швидкого доступу - дозволяє викликати часто використовувані команди;

• робоча область - безмежна зона головного вікна, призначена для розробки креслень;

• командний рядок - вікно, використовуване для введення команд і виведення інформації про реакцію на них системи;

• рядок стану - рядок, що містить інформацію про координати курсору, а також про стан режимів викреслювання;

• швидкий пошук - панель, що дозволяє знайти в довідці інформацію, що цікавить;

• заголовок вікна - відображає назву поточного креслення;

• панель робочого простору - містить в собі різні налаштування по редагуванню робочого місця користувача, а також дозволяє налаштовувати масштаб і відображення робочої області.

Відео_уроки\3-4\Інтерфейс_ ACAD_2013.avi

Стрічка

Вивчення інтерфейсу будь-якої програми починається з панелі меню. Починаючи з версії 2009, розробники повністю змінили інтерфейс програми AutoCAD, тому звична панель меню замінена стрічкою, на якій розташовані вкладки. Кожна з вкладок містить в собі набір інструментальних груп, а на них, у свою чергу, розташовані команди для створення і роботи з об'єктами. На стрічці присутні такі вкладки:

• Ноmе (Головна) - на даній вкладці розташовані інструментальні групи, що дозволяють використовувати прості об'єкти, змінювати поточні об'єкти на кресленні, виконувати операції з шарами, анотаціями та блоками, редагувати властивості ліній, а також представлений набір утиліт (вбудований калькулятор , швидке виділення і т. д.);

• Insert (Вставка) - ця вкладка дає можливість використовувати команди вставки блоків, зовнішніх посилань і об'єктів інших додатків;

• Annotate (Анотації) - містить засоби , необхідні для вставки тексту, таблиць і розмірів в креслення;

• Parametric (Параметризація) - вкладка містить команди, призначені для створення параметричних об'єктів, вид яких визначається автоматично завданням певного параметра, наприклад довжини або діаметра;

• View (Вид) - дає можливість використовувати команди управління екраном, панорамування, перемикання режимів простору листа і простору моделі, установки точки спостереження, видалення невидимих ліній, зафарбовування, тонування, управління параметрами дисплея;

• Manage (Керування ) - дозволяє управляти настройками користувача інтерфейсу, а також редагувати і створювати макроси;

• Output (Висновок) - містить команди, необхідні для друку креслення, а також експортування настройок;

• Express Tools (Експрес - інструменти) - містить команди виклику пакета Express Tools . Даний пакет є застарілим і включається в постачання AutoCAD тільки для тих користувачів, які до нього звикли. Швидше за все, при установці з параметрами за замовчуванням цієї вкладки в системі меню AutoCAD може не виявитися.

Стрічку легко налаштовувати: наприклад, її можна згорнути або закрити . Захоплюючи мишею край панелей, їх можна легко реорганізувати або закрити (аналогічно панелям інструментів у старіших версіях програми). Всі ці панелі можна редагувати, налаштовуючи тим самим користувача інтерфейс.

Щоб приховати стрічку, необхідно натиснути кнопку , яка знаходиться праворуч від назв вкладок стрічки. Для розкриття стрічки необхідно повторно натиснути ту ж кнопку.
