1.Элементом электрической цепи называют идеализированное устройство, отображающее какое-либо из свойств реальнойэлектрической цепи.
Электрические цепи, в которых параметры всех элементов не зависят от величины и направлений токов и напряжений, т.е.графики вольт-амперных характеристик (ВАХ) элементов являются прямыми линиями, называются линейными. Соответственно такие элементы называются линейными. Когда параметры элементов электрической цепи существенно зависят от тока или напряжения, т.е. графики ВАХ этих элементов имеют криволинейный характер, то такие элементы называют нелинейными. Если электрическая цепь содержит хотя бы один нелинейный элемент, то она является нелинейной электрической цепью.
В теории электрических цепей различают активные и пассивные элементы. Первые вносят энергию в электрическую цепь, а вторые ее потребляют.
Пассивные элементы электрических цепей
Резистивным сопротивлением называется идеализированный элемент электрической цепи, обладающий свойством необратимого рассеивания энергии. Графическое изображение этого элемента и его вольт-амперная характеристика показана на рисунке (а - нелинейное сопротивление, б -линейное сопротивление).
Напряжение и ток на резистивном сопротивлении связаны между собой зависимостями: u = iR, i = Gu. Коэффициенты пропорциональности R и G в этих формулах называются соответственно сопротивлением и проводимостью и измеряются в омах [Ом] и сименсах [См]. R = 1/G.

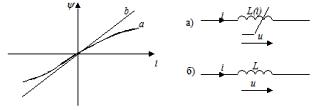

Индуктивным элементом называется идеализированный элемент электрической цепи, обладающий свойством накопления им энергии магнитного поля. Графическое изображение этого элемента показано на рисунке (а - нелинейного, б - линейного).
Линейная индуктивность характеризуется линейной зависимостью между потокосцеплением ψ и током i, называемой вебер-амперной характеристикой ψ = Li. Напряжение и ток связаны соотношением u = dψ/dt = L(di/dt)
Коэффициент пропорциональности L в формуле и называется индуктивностью и измеряется в генри (Гн).

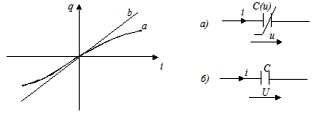

Емкостным элементом (емкостью) называется идеализированный элемент электрической цепи, обладающий свойством накапливания энергии электрического поля. Графическое изображение этого элемента показано на рисунке. (а - нелинейного, б - линейного).
Линейная емкость характеризуется линейной зависимостью между зарядом и напряжением, называемой кулон-вольтовой характеристикой q = Cu
Напряжение и ток емкости связаны соотношениями i = dq/dt =C(du/dt).
2. Последовательное соединение Определение последовательного соединения элементов
Последовательное соединение элементов электрической цепи - это такое соединение, когда вывод одного элемента подключен к выводу другого элемента. В этом месте подключения нет узлов. Следующий элемент так же подключен к выводу другого элемента и т.д...
На рисунке ниже показано последовательное подключение четырех сопротивлений.
Формулы для расчета эквивалентного сопротивления при последовательном подключении элементов
При последовательном подключении сопротивлений их эквивалентное сопротивление равно сумме сопротивлений.
Rэкв=ΣRi =R1 + R2 + R3 +...+Rn
При последовательном соединении индуктивностей их эквивалентное сопротивление равно сумме индуктивностей (без учета взаимной индуктивности).
Lэкв=ΣLi =L1 + L2 + L3 +...+Ln
При последовательном подключении емкостей обратная величина от эквивалентной емкости равна сумме обратных величин емкостей.
1/Сэкв =Σ(1/Ci )=1/С1+1/С2+1/С3+...+1/Cn
Свойства последовательного соединения элементов
При последовательном подключении элементов через них протекает одинаковый ток.
Согласно закону Ома и второму закону Кирхгофа экивалентное (суммарное) напряжение на участке последовательно соединенных сопротивлений равно сумме напряжений на каждом элементе. Uобщ= U1+U2+U3+U4 = I·(R1+R2+R3+R4). На данном принципе построены простейшие делители напряжения
Параллельное соединение
Определение параллельного соединения
Параллельное соединение электрических элементов (проводников, сопротивлений, емкостей, индуктивностей) - это такое соединение, при котором подключенные элементы цепи имеют два общих узлаподключения.
Другое определение: сопротивления подключены параллельно, если они подключены одно и той же паре узлов.
Графическое обозначение схемы параллельного соеднинения
На приведенном рисунке показана схема параллельное подключения сопротивлений R1, R2, R3, R4. Из схемы видно, что все эти четыре сопротивления имеют две общие точки (узла подключения).
В электротехнике принято, но не строго требуется, рисовать провода горизонтально и вертикально. Поэтому эту же схему можно изобразить, как на рисунке ниже. Это тоже параллельное соединение тех же самых сопротивлений.
Формула для расчета параллельного соединения сопротивлений
При параллельном соединении обратная величина от эквивалентного сопротивления равна сумме обратных величин всех параллельно подключенных сопротивлений. Эквивалентная проводимость равна сумме всех параллельно подключенных проводимостей электрической схемы.
Для приведенной выше схемы эквивалентное сопротивление можно рассчитать по формуле:
В частном случае при подключении параллельно двух сопротивлений:
Эквивалентное сопротивление цепи определяется по формуле:
В случае подключения "n" одинаковых сопротивлений, эквивалентное сопротивление можно рассчитать по частной формуле:
Формулы для частного рассчета вытекают из основной формулы.
Формула для расчета параллельного соединения емкостей (конденсаторов)
При параллельном подключении емкостей (конденсаторов) эквивалентная емкость равна сумме параллельно подключенных емкостей:
Формула для расчета параллельного соединения индуктивностей
При параллельном подключении индуктивностей, эквивалентная индуктивность рассчитывается так же, как и эквивалентное сопротивление при параллельном соединении:
Необходимо обратить внимание, что в формуле не учтены взаимные индуктивности.
