Команды функций пзу

Каждая ИС из семейства 1-Wire содержит ПЗУ, в котором хранится уникальный 64-разрядный идентификационный код (ИК). Данный код может использоваться для адресации или идентификации конкретной ИС на шине. Идентификатор состоит из трех частей: 8 бит кода семейства, 48 бит серийного номера и 8 бит CRC-кода, вычисленного от первых 56 бит. Имеется небольшой набор команд, который работает совместно с 64-разр. ИК. Эти команды называются команды функций ПЗУ. В таблице 2 приведен перечень шести команду ПЗУ.

Таблица 2 – Команды ПЗУ

Команда	Код	Назначение
READ ROM (ЧТЕНИЕ ПЗУ)	33H	Идентификация
SKIP ROM (ПРОПУСК ПЗУ)	CCH	Пропуск адресации
MATCH ROM (СОВПАДЕНИЕ ПЗУ)	55H	Адресация подчиненного устройства
SEARCH ROM (ПОИСК ПЗУ)	F0H	Получение идентификационных данных о всех устройствах на шине
OVERDRIVE SKIP ROM	3CH	Ускоренная версия SKIP ROM
OVERDRIVE MATCH ROM	69H	Ускоренная версия MATCH ROM

Описание команд

Команда «Чтение ПЗУ»

Команда “Чтение ПЗУ” может использоваться на шине с одним подчиненным для чтения 64-разр. индивидуального ИК. Если имеется несколько подчиненных устройств, подключенных к шине, то результатом выполнения этой команды будет прием значения, эквивалентного логическому И между всеми ИК. При этом полагается, что связь безупречная, а наличие нескольких подчиненных индицируется ошибочным CRC.

Команда «Пропуск ПЗУ»

Команда «Пропуск ПЗУ» может использоваться, если нет необходимости адресоваться к конкретному подчиненному устройству по его специфическому адресу. На шине с одним подчиненным команда “Пропуск ПЗУ” прекрасно подходит для его адресации. На шине с несколькими подчиненными команда “Пропуск ПЗУ” может использоваться для адресации всех устройств одновременно.

Это удобно, если требуется отправить общую команду нескольким подчиненным устройствам, например, одновременный запуск преобразования температуры в нескольких датчиках температуры. Команду “Пропуск ПЗУ” бессмысленно использовать при чтении шины с несколькими подчиненными устройствами.

Команда «Совпадение ПЗУ»

Команда “Совпадение ПЗУ” используется для адресации конкретного подчиненного устройства на шине.

После выполнения команды “Совпадение ПЗУ” передается 64-разрядный ИК. По завершении, только тому подчиненному устройству, который принял свой ИК, разрешается отвечать после приема следующего импульса сброса.

Команда «Поиск ПЗУ»

Команда “Поиск ПЗУ” может использоваться, если идентификаторы подчиненных устройств неизвестны заранее. Это делает возможным обнаружить идентификаторы всех подчиненных устройств, подключенных к шине. Для этого, вначале передается команда “Пропуск ПЗУ”. Каждый подчиненный размещает первый бит своего идентификатора на шине. Ведущий считывает результат, как логическое И над всеми первыми битами идентификаторов всех подчиненных устройств. Затем подчиненные размещают на шине двоичное дополнение к первому биту своего идентификатора. Ведущий считывает состояние шины, которое есть результат логического «И» над всеми дополнениями к первому биту идентификатора всех подчиненных устройств. Если все устройства в первом разряде ИК содержат 1, то ведущий считает 10b. Аналогично, если значения 1 разряда всех устройств равно 0, то ведущий примет 01b. В этих случаях, бит может быть сохранен как значение первого бита всех адресов. После этого ведущий снова выполняет размещение этого бита на шине, чем сигнализирует подчиненным о необходимости дальнейшего продолжения передачи разрядов ИК. Если на шине будут присутствовать устройства, как с лог. 0, так и с лог. 1 в первом бите идентификатора, то ведущий примет 00. В этом случае, ведущий должен выбрать с какими адресами продолжать работу, с лог. 0 или 1 в первом разряде. Выбор передается по шине, указывая выбранным подчиненным о необходимости дальнейшей передачи ИК, а остальные подчиненные переходят в режим ожидания.

Затем ведущий переходит к считыванию следующих бит и этот процесс повторяется до считывания всех 64 бит. В результате ведущий обнаруживает полный 64-разрядный идентификатор. Для поиска других идентификаторов необходимо снова инициировать команду «Поиск ПЗУ», но в этом случае при возникновении несоответствий сделать другой выбор. Если придерживаться данной последовательности, то в конечном счете можно обнаружить все подчиненные устройства. Обратите внимание, что после выполнения первого поиска все подчиненные, кроме одного, переходят в режим ожидания. Таким образом, в этом состоянии связаться с активным подчиненным можно с помощью команды «Совпадение ПЗУ».

Ускоренные команды ПЗУ

Ускоренные команды ПЗУ не рассматриваются здесь, т.к. в данном документе рассматривается только режим стандартной скорости.

Команды памяти/функций

Команды памяти/функций – команды, которые специфичны для конкретного типа ИС или их класса. Обычно эти команды относятся к чтению или записи внутренней памяти и регистров подчиненных ИС. Количество таких команд фиксировано, но все они поддерживаются конкретным видом подчиненного устройства. Последовательность чтения и записи определена для каждой ИС. В связи с этим команды памяти здесь в подробностях не рассматриваются.

Інтерфейс І2С

I²C— последовательная шина данных для связи интегральных схем, использующая две двунаправленные линии связи (SDA и SCL). Используется для соединения низкоскоростных периферийных компонентов с материнской платой, встраиваемыми системами и мобильными телефонами. Название представляет собой аббревиатуру слов Inter-Integrated Circuit.

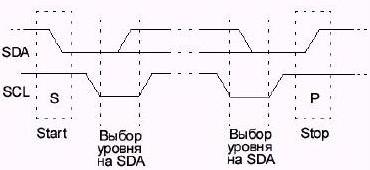

I²C использует две двунаправленные линии, подтянутые к напряжению питания и управляемые через открытый коллектор или открытый сток — последовательная линия данных (SDA, англ. Serial DAta) и последовательная линия тактирования (SCL, англ. Serial CLock). Стандартные напряжения +5 В или +3,3 В, однако допускаются и другие.

Классическая адресация включает 7-битное адресное пространство с 16 зарезервированными адресами. Это означает до 112 свободных адресов для подключения периферии на одну шину.

Основной режим работы — 100 кбит/с; 10 кбит/с в режиме работы с пониженной скоростью. Заметим, что стандарт допускает приостановку тактирования для работы с медленными устройствами.
