78.Фундаменты опор трубопроводов в экстремальных условиях.

Проект устр-ва котлована явл. составной частью роекта здания и сооружения и организации работ в нее входит гориз. и вертик. привязка катлована к местности , план и разрезы котлована с указанием основн. осей, размеров

по верху и понизу обсол. отметок дна и всех заглублений, привязка к основн. осям размеров откосов или конструкций крепление его стенок.Необходимо придусматреть мер-ия , направлен. против затопления ов-ти и подтапление подземн. водами нагружения природного сложения гр. основания при производстве работ возможного промерзания гр. в зимнее время, а мер-ия по обеспечению сохран рядом расположен.сущ.строений .Котлованы защищают от подземных вод с помощью открытого водослива,Глубин.водопонижения устройством противофильтр. завес и комбинации таких сп-в.

79. Способы ограждения глубоких строительных котлованов.

К земляным работам относятся рытье разведывательных траншей, планировочные работы, разработка котлованов, рытье водоотводных канав и засыпка котлованов.

Ширина дна котлованов зависит от ширины возводимой конструкции и ее материала (сборный или монолитный железобетон), наличия и вида крепления котлована, а также используемых средств водопонижения.

Допустимая глубина выемки, т. е. максимальная (критическая) глубина, при которой откос связного грунта удерживается в вертикальном положении без крепления стенок, определяется расчетом. Ориентировочные величины критических глубин выемок, устраиваемых с вертикальными стенками: 1,0 м в насыпных, песчаных и гравелистых грунтах естественной влажности; 1,25 м — в супесчаных; 1,5 — в суглинках и глинах; 2,0 — в особо плотных нескальных грунтах.

Устройство шпунтового ограждения

• Устройство шпунтового ограждения из труб б/у любых диаметров

• Устройство распорной системы

• Устройство забирки

• Устройство шпунтового ограждения из шпунта Ларсена

Устройство ограждений котлована

• Устройство фундаментов и ограждений способом «Стена в грунте»

• Устройство буросекущих свай

• Устройство бурокасательных свай

• Устройство грунтовых анкеров

Устройство шпунтового ограждения из труб применяется для раскопки котлованов в городской черте которую необходимо обезопасить от обрушении грунта при возведении различных конструкций. Шпунтовое ограждение устраивается в случае, когда невозможна разработка котлованов в откосах. Погружение элементов ограждения может выполняться в предварительно пробуренные скважины, заполненные цементно-песчаным раствором, а также забивкой, вибропогружением, задавливанием и завинчиванием. Стенки котлована в процессе разработки крепятся забиркой из обрезной доски или металлического листа. Забирка может впоследствии использоваться в качестве опалубки для бетонирования подземных конструкций здания. Ограждающие конструкции с забиркой не являются водонепроницаемыми, поэтому при расположении уровня грунтовых вод выше котлована требуется выполнение строительного водопонижения.

Устройство шпунтового ограждения из шпунта Ларсена — это сплошная шпунтовая стенка, образованная стальными сваями (шпунт типа «Ларсен», плоский шпунт, z-образный профиль, а также труба и двутавровые балки) методом забивки, вибропогружения или вдавливания. Шпунтовое ограждение служит водонепроницаемой преградой и удерживает грунт от обрушения при возведении конструкций. Шпунт Ларсена отличает большое число преимуществ: довольно широкий профильный ассортимент (подбирается в зависимости от технических характеристик объекта), хорошая статика, симметричность контуров, простота и надежность монтажа, антикоррозионная устойчивость, повышение производительности рабочего процесса. Технологические показатели шпунта Ларсена достаточно высоки и соответствуют международным стандартам. В нашей стране шпунт Ларсена широко применяется в сфере строительства мостов. Шпунт Ларсена применим к различным грунтам, некоторые сложности могут возникнуть только в местах плотной застройки.

Устройство фундаментов и ограждений способом «Стена в грунте». Метод «стена в грунте» предназначен для возведения заглубленных в грунт сооружений самого различного назначения: тоннелей, гаражей, паркингов, промышленных подземных хранилищ, портовых сооружений, фундаментов зданий. Метод производства «стены в грунте» грейферным способом заключается в том, что стены сооружения возводят в узких и глубоких траншеях (глубина до 60 метров), заполняемых при выемке грунта бентонитовым раствором, который создает избыточное гидростатическое давление на вертикальные стенки траншеи, благодаря чему они остаются ровными. После создания траншеи она заполняется монолитным железобетоном или железобетонными элементами, которые вытесняют бентонитовый раствор. Эта технология максимально востребована в условиях реконструкции исторических центров городов при плотной застройке, вблизи от существующих зданий, т. к. для ее применения не используются открытые котлованы – а значит, экономится площадь стройплощадки, она безопасна для расположенных рядом зданий и сооружений.

Устройство грунтовых анкеров. Для компенсации опрокидывающего момента, действующего со стороны грунта на конструкцию, выполненную способом «стена в грунте», служат анкерные устройства. В качестве анкерных устройств могут применяться пряди из нескольких металлических тросов и арматурная сталь. Конструкция и материал анкерного крепления выбираются в зависимости от характеристик грунта и существующих нагрузок. Применение труб в качестве одного из элементов анкера позволяет при необходимости вводить в скважину насадки для подмыва и инъецирования.

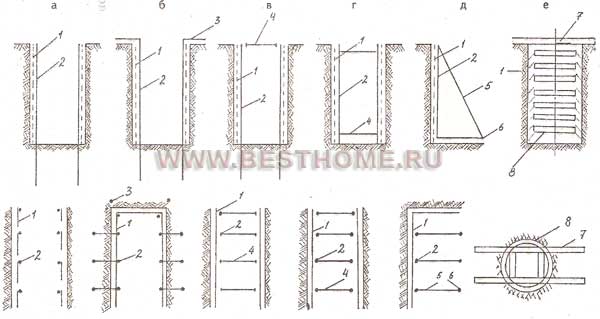

Принципиальные схемы типов креплений:

а — консольного; б — анкерного; в — консольно-распорного; г — распорного; д — подкосного; е — подвесного; 1 — щиты (доски); 2 — стойки (сваи); 3 — анкеры; 4 — распорки; 5 — подкосы; 6 — упоры (якоря); 7 — опора; 8 — кольцо
