38.Влияние подстилающего слоя на размеры плитного фундамента.

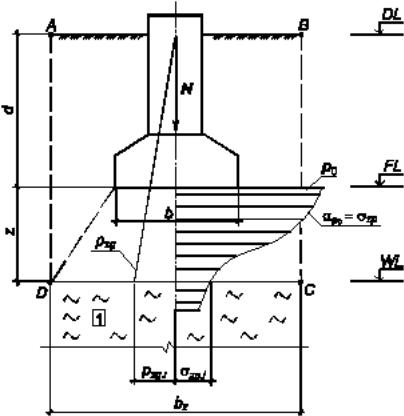

Если в пределах сжимаемой толщи основания на глубине z от подошвы

фундамента (см. рисунок 23.1) имеется слой грунта меньшей прочности, чем

прочность грунта вышележащих слоев, размеры фундамента должны назна-

чаться с соблюдением условия:

zp.i + zg.i  Rz,

где zp.i и pzg.i — соответственно дополнительное вертикальное напря-

жение в грунте от внешней нагрузки и давление от собственного веса грунта по

оси фундамента на глубине z ниже его подошвы, МПа;

Rz— расчетное сопротивление подстилающего грунта пониженной проч-

ности на глубине z, МПа,

39.Конструирование плитных фундаментов.

Плитные фундаменты, состоящие из сплошной незаглубленной монолитной плиты, сооружают при высоком уровне грунтовых вод (особенно напорном), а также при неравномерно сжимаемом, слабом грунте. Такие фундаменты имеют жесткое пространственное армирование по всей несущей плоскости. В этом случае система "плита — надфундаментное строение" хорошо воспринимает все внешние нагрузки, независимо от возможных деформаций и неравномерных перемещений основания (фундаменты, которые имеют вместе с грунтом сезонные перемещения, называют плавающими). Конструкция плитного фундамента, как мы уже сказали, представляет собой сплошную или решетчатую плиту, выполненную из монолитного железобетона. Такое конструктивное решение широко используется в зарубежной строительной практике. В нашей стране технология плитных фундаментов для жилых и общественных зданий малой этажности разработана Хабаровским институтом инженеров железнодорожного транспорта совместно с Дальневосточным научно-исследовательским институтом по строительству. Для построения плитных фундаментов созданы специальные методики расчета и принципы конструирования, позволяющие с большой надежностью и минимальными трудовыми и материальными затратами соорудить нулевой цикл здания бесподвальной конструкции. Плитный фундамент позволяет избежать дорогостоящих и часто ненадежных методов предотвращения неравномерных деформаций грунта, гарантируя надежность системы на все время эксплуатации здания. Особенно эффективна технология возведения плитных фундаментов в сейсмических районах, где другие конструктивные решения защиты здания от колебаний почвы требуют больших материальных и трудовых затрат. Экономическая целесообразность фундамента в виде сплошной незаглублекной железобетонной плиты очевидна. Эта технология позволяет избежать большого объема земляных работ, снизить трудоемкость процесса возведения фундамента, добиться существенной экономии материальных ресурсов. Железобетонную плиту изготавливают по месту, предварительно убрав плодородный слой почвы. В зависимости от рельефа местности и характера грунтов под плитой выполняют песчаную подсыпку с обязательным уплотнением катками, вибраторами и т.п. Плиту усиливают арматурным каркасом, в качестве которого можно использовать металлические стержни, проволоку диаметром 3-6 мм, трубы и металлический лом. Изготовление арматурного каркаса осуществляется сварными стыками без использования вязальной проволоки. Сам каркас должен иметь пространственную структуру из жестко связанных между собой нижнего и верхнего ярусов которые должны располагаться таким образом, чтобы арматура полностью помещалась в толще бетона. Такое конструктивное решение гарантирует надежность от разломов плиты при местных просадках или перемещениях грунтовых слоев. До укладки арматурного каркаса песчаную подушку застилают одним двумя слоями рубероида или поливинилхлоридной пленки, что позволяет избежать утечки цементного молока из бетона в процессе его укладки и вибрирования. Кроме того, изоляционный слой отсекает капиллярную грунтовую влагу, не позволяя ей проникать в поры бетона. Отсечка капиллярной влаги особенно важна при наличии агрессивных вод, так как выполнить защиту подошвы железобетонной плиты другими методами практически невозможно. В зданиях, где не требуется цокольная часть нулевого цикла (гаражи, складские помещения и т.п.), верхняя плоскость фундаментной плиты может быть ровной. Жилые здания возводят на плитах с цокольными ребрами, высота которых зависит от рельефа местности и требуемой высоты цоколя. Цокольными ребрами могут служить сборные фундаментные блоки, выложенные в один ряд в виде ленточного фундамента. Для сейсмических зон цокольные ребра выполняются в монолитном варианте. Арматурный каркас цокольных ребер должен быть жестко сварен с арматурным каркасом фундаментной плиты.  Бетонирование таких ребер производят в один приемом с бетонированием плиты, не допуская больших перерывов между укладкой отдельных порций бетона. Для ребер сооружают деревянную опалубку. Принцип построения такой опалубки практически не отличается от принципов построения опалубки для ленточных монолитных фундаментов. Бетон должен быть класса не ниже В15 и марки морозоустойчивости F75 при толщине плиты 15-20 см.

Рис. 57. Армирование плитного фундамента: 1 — верхний ярус каркаса;  2 — нижнего ярус каркаса.
