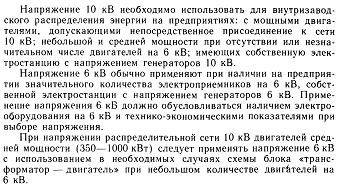

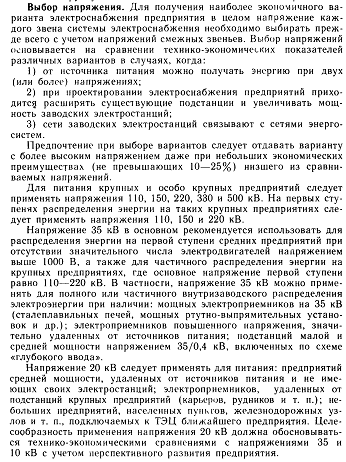

11. Выбор напряжения электрических сетей предприятия.

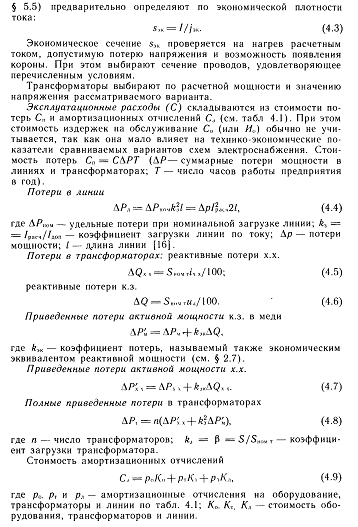

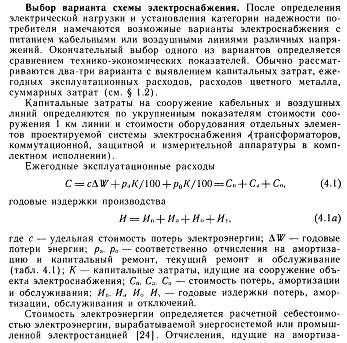

12. Выбор варианта схемы электроснабжения.

13. Электрические подстанции и их основное оборудование.

Электрической подстанцией называется электроустановка, на которой происходит прием, преобразование и распределение электроэнергии, состоящая из трансформаторов или иных преобразователей электроэнергии, распределительных устройств, устройств управление, защиты, измерения и вспомогательных устройств.

При близости источника питания к объекту, электроэнергия подводится к распределительной под­станции РП или к главной распределительной подстанции (ГРП). РП служат для приема и распределения электроэнергии без ее пре­образования или трансформации.

От РП электроэнергия подводится к ТП и к ЭП напряжением выше 1 кВ, т.е. в этом случае напряжения питающей и распределительной сети совпадают.

Если же объект потребляет значительную (более 40 MB·А) мощ­ность, а источник питания удален, то прием электроэнергии произ­водится на узловых распределительных подстанциях или на глав­ных понижающих подстанциях.

Силовые трансформаторы являются основным электрическим оборудованием электроэнергетических систем, обеспечивающим передачу и распределение электроэнергии на переменном трехфаз­ном токе от электрических станций к потребителям. В зависимости от числа обмоток транс­форматоры разделяются на двухобмоточные и трехобмоточные.

В настоящее время применяются трансформаторы следующих стандартных номинальных мощностей: 25, 40, 63, 100, 160,250, 400, 630, 1000, 1600, 2500, 4000, 6300, 10000, 16000, 25000, 32000, 40000, 63000, 80000, 160000 кВА и номинальных напряжений: 0,127, 0,22, 0,38, 0,66, 6,3, 10, 35, 110, 220, 330, 500 кВ.

Условные обозначения типов трансформаторов состоят из букв, которые обозначают: первые буквы: О - однофазный, Т - трехфазный; последние буквы: Н – выполнение одной обмотки с устройством регулирования напряжения под нагрузкой (РПН); Р – трансформатор с расщепленной обмоткой низшего напря­жения; Т – трехобмоточный трансформатор; М, Д, ДЦ, С, 3 – система охлаждения трансформаторов.

После буквенного обозначения типа трансформатора в числителе дроби указывается номинальная мощность (кВА), в знаменате­ле – напряжение обмотки ВН (кВ).

Группой соединений называют угловое (кратное 30°) смещение векторов между одноименными вторичными и первичными линейными напряжениями холостого хода трансформатора. Возможны четыре схемы соеди­нения силовых трансформаторов: звезда Y, звезда с выведенной нейтралью YH, треугольник ∆, зигзаг Z.

Коммутационные аппараты: Предохранители, Автоматические выключатели, Контакторы, Магнитные пускатели, Выключатели, Выключатели нагрузки, Плавкие предохранители, Разъединители, Отделители, Изоляторы распределительных устройств, Короткозамыкатели.
