34. Зануление.
Зануление это защитное мероприятие, применяемое только в сетях с глухозаземленной нейтралью напряжением ниже 1 кВ, предназначенное для защиты от напряжения, возникающего на металлических частях оборудования, нормально не находящихся под напряжением (но могущих оказаться под напряжением вследствие повреждений изоляции), заключающееся в создании в поврежденной цепи значения тока, достаточного для срабатывания защиты. Зануление . это преднамеренное соединение частей злектроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока. Таким образом, зануление, по-видимому, можно считать более широким понятием, чем заземление, и включающим в себя последнее (если корпус электроприемника занулен, то он одновременно и заземлен; другое дело используются в сети с глухозаземленной нейтралью повторные заземлители или нет).
Физическую сущность зануления поясняет рис.2, где 1 . источник энергии (понижающий трансформатор 6 кВ/380 В или 10 кВ/380 В с глухозаземленной нейтралью); 2 . заземлитель нейтрали трансформатора (ос- новной заземлитель); 3 . повторный зазем- литель; 4 . потребитель энергии (персональный компьютер); 5 . устройство защиты (плавкий или автоматический предохранитель и т.п.).
При замыкании фазного провода на корпус в цепи "фазный провод . нулевой провод" течет ток короткого замыкания Iкз, который вызывает срабатывание защитного устройства. Для снижения напряжения при- косновения используется повторный заземлитель 3. При его отсутствии в случае замыкания фазы на корпус напряжение прикосновения (напряжение на корпусе относительно земли) будет составлять половину фазного, если сопротивление фазного провода равно сопротивлению нулевого провода и больше половины фазного, если сопротивление фазного провода мень- ше сопротивления нулевого провода (что бывает нередко). Вероятность несрабаты- вания правильно выбранной защиты (при прикасании оператора к кopпyсу в момент замыкания фазного провода на корпус) достаточно низка, однако полностью ис- ключить ее нельзя, и на корпусе некоторое время может сохраняться напряжение при- косновения. Для его снижения служит повторный заземлитель 3. Возникает цепь, как бы шунтирующая нулевой провод. Сопротивление этой цепи значительно больше сопротивле- ния нулевого провода, и поэтому на значе- ние тока, текущего по нулевому проводу, эта цепь существенно не влияет, однако на- пряжение относительно земли уменьшается.
35. Молниезащита.
Молниезащита – комплекс защитных устройств предназначенных для обеспечения безопасности людей, сохранности зданий, сооружений, оборудования и материалов от возможных взрывов, загораний и разрушений возможных при попадании молний.
Молниеотвод – устройство, вызывающее на себя прямой удар молнии и отводящий ток молний в землю.
Молниеотвод состоит из трёх связанных между собой частей:

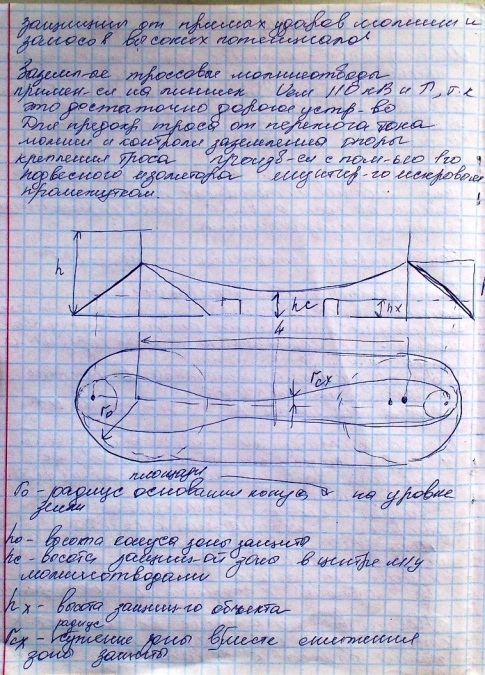

молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
– заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
– заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт. Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом.
