7. Электроснабжение установок с эцн.

Подвод электрической энергии к погружному элек­тродвигателю осуществляется маслонефтестойким трехжильным кабелем с резиновой или полиэтиленовой изоляцией, прикрепляемым к насосным трубам с помощью металлических поясов. Верхний конец кабеля намотан на барабан, служащий для транспортировки кабеля и его спуска и подъема. Кабель­ная линия в скважине выполняется плоским кабелем марки КРБП (с резиновой изоляцией) или марки КПБП (с поли­этиленовой изоляцией) на конечном участке вдоль насоса и круглым кабелем марки КРБК (КПБК) - на остальной длине линии. При этом площадь сечения плоского кабеля берется на одну ступень ниже площади сечения круглого кабеля. Приме­нение плоского кабеля обусловлено необходимостью уменьшить поперечные размеры погружного устройства. Выпускаются ка­бели площадью сечения 3x16, 3x25 и 3x35 мм². Кабели с рези­новой изоляцией рассчитаны на номинальное напряжение 1100 В, работу при температуре окружающей среды от +90 до -30 °С и давлении до 10 МПа. Кабели с полиэтиленовой изо­ляцией рассчитаны на номинальное напряжение 2300 В, рабо­ту при температуре окружающей среды от +90 до -55 °С, дав­ление до 20 МПа. Они обладают большей газостойкостью.

Для поддержания необходимого напряжения на зажимах по­гружного двигателя при изменениях потерь напряжения в ка­беле и других элементах питающей сети, а также для возмож­ности питания двигателей ПЭД с различными номинальными напряжениями при стандартных напряжениях промысловых сетей применяются трансформаторы. Зажимы низшего на­пряжения (первичные) присоединяются к промысловой сети, а вторичные - к кабелю КРБК (КПБК). Для питания погруж­ных электронасосов используют силовые масляные трансфор­маторы типов ТМП и ТМПП мощностью от 40 до 400 кВ А. Эти трансформаторы рассчитаны на эксплуатацию в районах с умеренным или холодным (исполнение ХЛ) климатом .

Питание установок центробежных электронасосов (ЭЦН) осуществляется:

от сети 6 кВ с промежуточной трансформацией напряжения на скважине до 0,4 кВ, подводимого к трансформаторам уста­новки ЭЦН (двойная трансформация на скважине); с подведением к скважинам напряжения 6 кВ и монтажом на каждой скважине трансформатора, понижающего это на­пряжение до значения, необходимого для питания двигателя насоса с исключением из состава установки ЭЦН трансформа­торов 6/0,4 кВ. В этом случае на подстанции у каждой сква­жины должен быть предусмотрен еще и дополнительный трансформатор 6/0,4 кВ для питания цепей управления, сиг­нализации, освещения, подогрева и др. Можно обойтись и од­ним трехобмоточным трансформатором, одно из вторичных на­пряжений которого соответствует необходимому напряжению двигателя, а второе - 0,4 кВ; от подстанции 6/0,4 кВ магистралями с напряжением 0,38 кВ. Такие схемы питания иногда встре­чаются при незначительном удалении скважин от промысло­вых понижающих подстанций 6/0,4 кВ и небольших мощнос­тях двигателей ЭЦН.

8. Станции управления погружными электродвигателями.

Промышленностью освоены станции управления типа ШГС, рассчитанные на управление погружными электродвигателями, получающими питание от масляных трансформаторов.

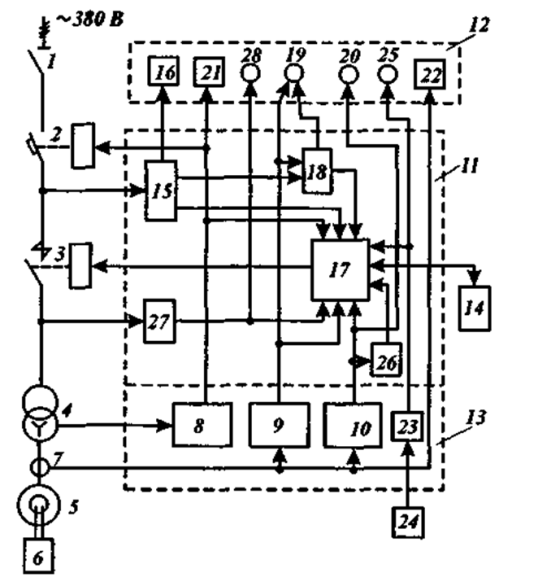

На вход силовой цепи этих устройств подается переменный ток напряжением 380 В, который через разъединитель 1, автоматический выклю­чатель 2 и контактор 3 подается на первичную обмотку силово­го трансформатора 4. К вторичной обмотке трансформатора 4 подключен погружной электродвигатель 5, который механичес­ки связан с погружным центробежным насосом 6. Сила тока электродвигателя измеряется с помощью измерительных трансформаторов тока 7. К нулевой точке вторичной обмотки трансформатора 4 подключен вход устройства 8 защиты по сопротивлению изоляции токоведущих цепей статора электродвигателя 5 и кабеля. С трансформаторов тока 7 сигнал пода­ется на входы устройства 9 токовой защиты и устройства за­щиты от срыва подачи жидкости насосом. Входные сигналы устройств 8, 9 и 10 защиты подаются на блок управления и автоматики, который при срабатывании устройства 8 защи­ты по сопротивлению изоляции выдает сигнал на отключение автоматического выключателя 2, а в случае срабатывания уст­ройства токовой защиты 9 или устройства 10 защиты от срыва подачи жидкости выдает сигнал на отключение контактора 3.

Предусмотрено запоминание вида аварийного отключения и индикации срабатывания защиты с помощью блока индика­ции 12.

На рис. 12.2 представлены также основные функциональные связи блока управления 11 и блока индикации 12, с которыми связаны устройства блока защиты 13 и аппараты 14 ручного управления и систем диспетчеризации и автоматизации про­мысла. Устройство автоматического повторного включения 15 с индикатором напряжения сети 16 через блок управления 17 воздействует на контактор 3 и обеспечивает автоматический пуск установки после перерыва в электроснабжении. Блок 17 управляет отключением контактора 3 по сигналам устройства 9 токовой защиты, воздействующим при нормальном напряжении сети через блок 18 запоминания аварии, а при отклонениях напряжения сети - непосредственно. Отключение фиксирует­ся индикатором 19 срабатывания токовой защиты. Отключение двигателя защитой 10 от срыва подачи жидкости фиксируется индикатором 20. Уменьшение сопротивления изоляции токоведущих цепей погружного электродвигателя контролируется с помощью прибора 21, а устройство 8 защиты выдает сигнал на отключение автоматического выключателя 2 и контактора 3. Сила тока статора погружного электродвигателя контролирует­ся по амперметру 22
