Резьбовые соединения.

1.Общие сведения.

Резьбовыми называют разъемные соединения деталей с помощью резьбовых крепежных деталей (винт, гайка, шпилька, болт).

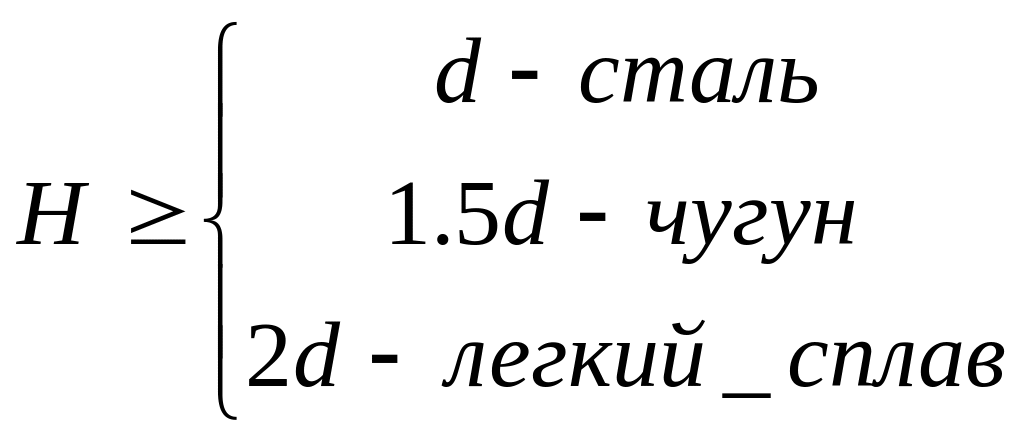

Винты применяются для скрепления деталей, одна из которых имеет большую толщину.

d

H

Болтовое соединение скрепляет детали небольшой толщины, а также в деталях где невозможно нарезать резьбу.

Соединение шпильками, применяется, когда соединение часто подвергается сборке-разборке.

H

Достоинства:

1. Возможность создания больших скрепляющих сил.

2. Возможность самоторможения резьбы.

3. Низкая стоимость изготовления и сборки (т.к. детали стандартные).

Недостатки:

1. Ослабление сечения соединяемых деталей.

2. Концентрация напряжений в резьбе.

Основные геометрические параметры резьбы.

p 

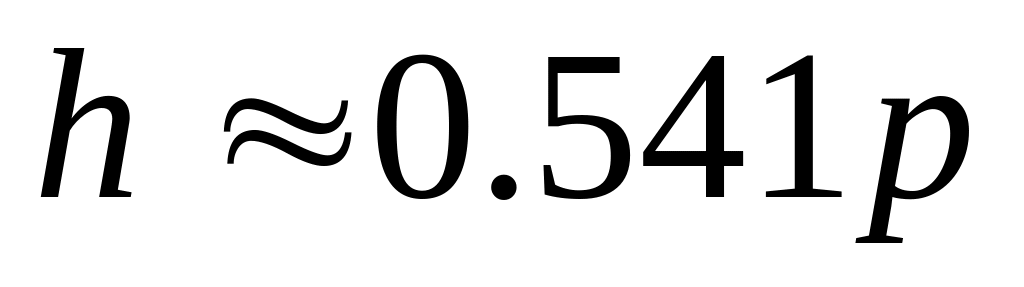

h



d₁ d₂ d

z=1,2,4

d- наружный диаметр;

d₂- средний диаметр;

d₁- внутренний диаметр резьбы;

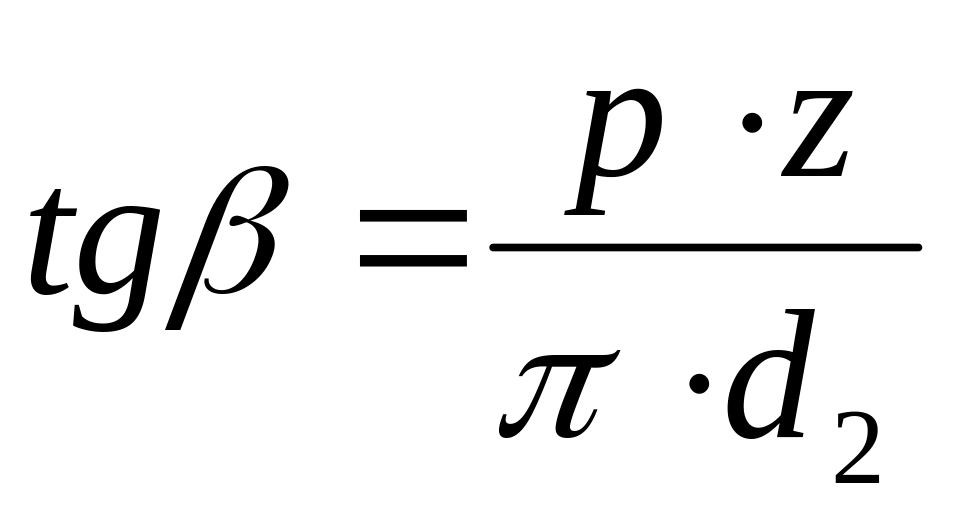

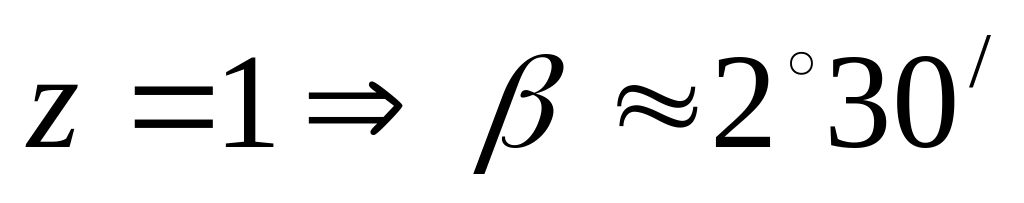

- угол подъема витков резьбы;

p- шаг резьбы;

- угол профиля витков.

( для однозаходных резьб )

Классификация резьб.

1.По назначению:

а) крепежные;

б) ходовые (для передачи движения винт-гайка).

2.По числу заходов:

а) однозаходные (крепежные, во избежания самоотвинчивания);

б) многозаходные (применяются в ходовых для увеличения КПД).

3. По направлению витков резьбы.

а) правая (по часовой стрелке);

б) левая (против часовой стрелки).

4. По профилю резьбы:

а) треугольные

 =60^

б) трапецеидальные

• Симметричные

 =30^

• Несимметричные

 =30^

в) прямоугольные

г) круглые

• Треугольные бывают:

метрические (=60^)

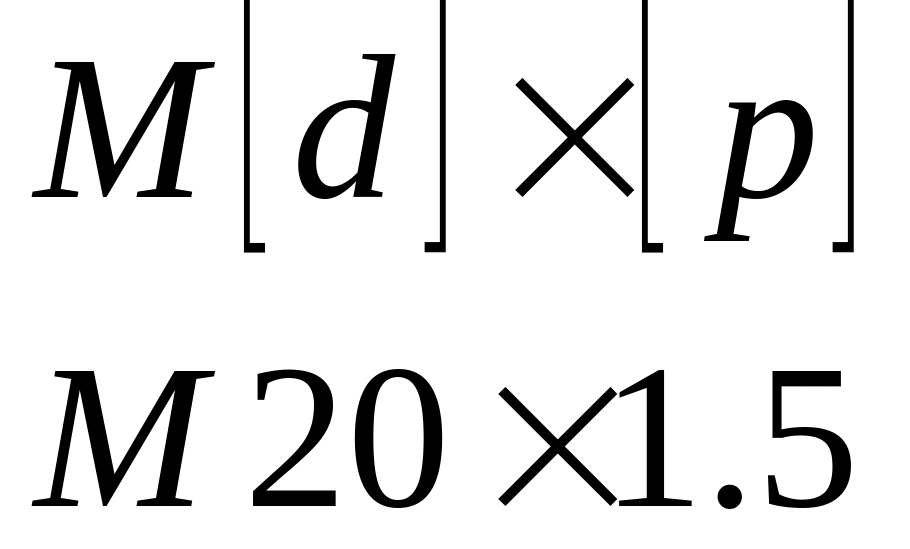

Резьба может быть с крупным и мелким шагом.

p

d

Когда уменьшается шаг

дюймовые (=55^)

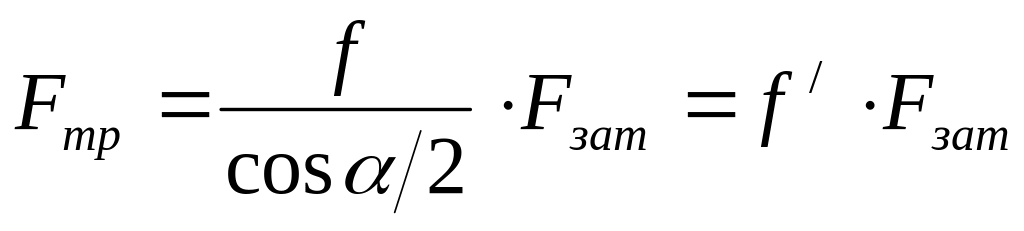

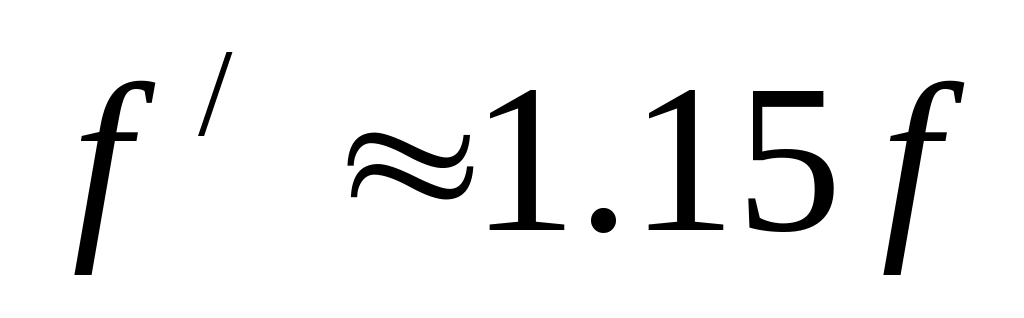

Все крепежные резьбы имеют треугольный профиль, для увеличения силы трения.

N

 /2

F _зат

• Трапецеидальные применяют в передачах «винт-гайка», в них потери на трение малы, что увеличивает КПД. Они, как правило, многозаходные.

• Прямоугольная резьба обладает самыми низкими потерями на трение, поэтому применяются также в передачах «винт-гайка», но прочность витков резьбы низкая (по сравнению с трапецеидальной). Эта резьба является нестандартной и применяется редко.

• Круглая резьба исключает концентраторы напряжения, поэтому применяется в передачах с динамическими нагрузками.
