БЖД для ССиТ. – июнь, 2011.

МЕРЫ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Технические способы защиты от поражения электротоком

Технические способы защиты людей от поражения электрическим током при повреждении изоляции в электроустановках до 1000 В, применяемых отдельно или в их сочетании: защитное заземление, зануление, защитное отключение, выравнивание потенциалов, применение малого напряжения, изоляция токоведущих частей, электрическое разделение сетей, ограждение неизолированных токоведущих частей и расположение их на недоступной высоте и блокировочные устройства.

Области применения технических способов защиты определены ПУЭ. Технические способы указаны в нормативно-технической документации на электроустановку.

1. Защитное заземление

Назначение защитного заземления — устранение опасности пораже­ния электрическим током в случае прикосновения человека к корпусу электроустановки или другим конструктивным частям, оказавшимся под напряжением.

Принцип действия защитного заземления состоит в снижении до безопасного уровня напряжений прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала зазем­ленного оборудования за счет снижения сопротивления заземлителя, а так­же путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования за счет подъема потенциала основания до уровня, равного или близкого к уровню потенциала заземленного оборудования.

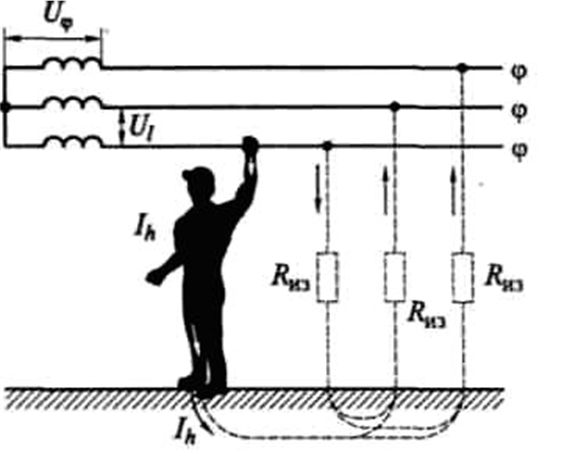

Если корпус электрооборудования не заземлён и он оказался в контакте с фазой (рис. 8а), то прикосновение к такому корпусу равносильно прикосновению в фазе (рис. 8б ). В этом случае ток, проходящий через человека (при малом сопротивлении обуви, пола и изоляции проводов относительно земли) может достигать опасных значений.

а	б

Рис. 8. Прикосновение человека к корпусу не заземлённой электроустановки при замыкании фазы на корпус.

Если же корпус заземлён (рис. 9), то ток, проходящий через тело человека при R_об= R_пол=0 будет значительно меньше и может быть определен из уравнения:

где: R_з - сопротивление заземления, Ом. В соответствии с ПУЭ оно не должно превышать 4 Ом.

Рис. 9. Прикосновение человека к корпусу заземленной электроустановки.

Область применения защитного заземления: в электроустановках напряжением до 1000 В сетей переменного тока с изолированной нейтралью или изолированным выводом источника однофазного тока, а также в электроустановках напряжением до 1000 В сетей постоянного тока с изолированной средней точкой. Заземлению или занулению подлежат электроустановки в зависимости от их номинального напряжения и размещения. Не требуется выполнять защитное заземление или зануление электроустановок переменного тока напряжением до 42 В и постоянного тока напряжением до 110 В.

В качестве заземляющих проводников допускается использовать различные металлические конструкции: фермы, шахты лифтов, подъёмников, стальные трубы электропроводок, открыто проложенные стационарные трубопроводы различного назначения (кроме трубопроводов горючих и взрывоопасных газов, водопровода, канализации и центрального отопления).

Применение неизолированных алюминиевых проводников для прокладки в земле в качестве заземляющих или нулевых защитных проводников не допускается. Запрещается использовать металлические оболочки трубчатых проводов, несущие тросы при тросовой электропроводке, металлические оболочки изоляционных трубок, а также броню и свинцовые оболочки проводов и кабелей в качестве заземляющих или нулевых защитных проводников.

Для обеспечения надежного контакта соединения заземляющих и нулевых защитных проводников применяют сварку, а присоединение их к частям оборудования, подлежащим заземлению или занулению, выполняют сваркой или болтовым соединением с обеспечением доступа для осмотра.
