Кулькові вальниці радіальні однорядні

(за ГОСТ 8338-75)

Розміри, мм

Позначення вальниць	d	D	B	r	Динамічна вантажо-підйомність С, кН	Статична вантажо-підйомність С₀, кН
Легка серія
200	10	30	9	1	4,6	2,61
201	12	32	10	1	4,7	2,65
202	15	35	11	1	5,85	3,47
203	17	40	12	1	3,37	4,38
204	20	47	14	1,5	9,81	6,18
205	25	52	15	1,5	10,8	6,95
206	30	62	16	1,5	15	10
207	35	72	17	2	19,7	13,6
208	40	80	18	2	25,1	17,8
209	45	85	19	2	25,2	17,8
210	50	90	20	2	27	19,7
211	55	110	21	2,5	33,3	25
212	60	110	22	2,5	40,3	30,9
213	65	120	23	2,5	44	34
214	70	125	24	2,5	47,9	37,4
215	75	130	25	2,5	50,9	41,1
216	80	140	26	3	55,9	44,5
217	85	150	28	3	64,1	53,1
218	90	160	30	3	73,8	60,5
219	95	170	32	3,5	83,7	69,5
220	100	180	34	3,5	93,9	79

Закінчення табл. 17

Позначення вальниць	d	D	B	r	Динамічна вантажо-підйомність С, кН	Статична вантажо-підйомність С₀, кН
Середня серія
300	10	35	11	1	6,24	3,76
301	12	37	12	1,5	7,48	4,64
302	15	42	13	1,5	8,73	5,4
303	17	47	14	1,5	10,7	6,67
304	20	52	15	2	12,3	7,79
305	25	62	17	2	17,3	11,4
306	30	72	19	2	21,6	14,8
307	35	80	21	2,5	25,7	17,6
308	40	90	23	2,5	31,3	22,3
309	45	100	25	2,5	37,1	26,2
310	50	110	27	3	47,6	35,6
311	55	120	29	3	54,9	41,8
312	60	130	31	3,5	62,9	48,4
313	65	140	33	3,5	71,3	55,6
314	70	150	35	3,5	80,1	63,3
315	75	160	37	3,5	87,3	71,4
316	80	170	39	3,5	94,6	80,1
317	85	180	41	4	102	89,2
318	90	190	43	4	110	99
319	95	200	45	4	118	109
320	100	215	47	4	133	130
Важка серія
403	17	62	17	2	17,5	11,9
405	25	80	21	2,5	28,6	20,4
406	30	90	23	2,5	36,5	26,7
407	35	100	25	2,5	42,8	31,3
408	40	110	27	3	49,3	36,3
409	45	120	29	3	59,2	45,5
410	50	130	31	3,5	67,2	53
411	55	140	33	3,5	77,2	62,5
412	60	150	35	3,5	83,9	70
413	65	160	37	3,5	90,8	78,1
414	70	180	42	4	111	105
415	75	190	45	4	117	115
416	80	200	48	4	126	125
417	85	210	52	5	133	135

Таблиця 18

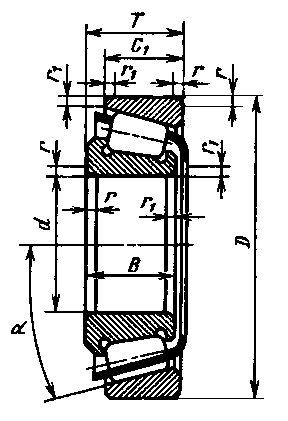

Роликові вальниці конічні однорядні

(за ГОСТ 333-71)

Розміри, мм

Позначення вальниць	d	D	T		B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
Позначення вальниць	d	D	max	min	B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
Легка серія
7202	15	35	12	11,5	11	9	1	0,3	8,61	1,329	0,451	6,02	0,731
7203	17	42	13,5	13	12	11	1,5	0,5	13,5	1,909	0,314	9,12	1,050
7204	20	41	15,5	15	14	12	1,5	0,5	18,7	1,666	0,36	13	0,916
7205	25	52	16,5	16	15	13	1,5	0,5	23,4	1,666	0,36	17,6	0,916
7206	30	62	17,5	17	16	14	1,5	0,5	29,2	1,645	0,365	21,9	0,905
7207	35	72	18,5	18	17	15	2	0,8	34,5	1,624	0,369	25,8	0,893
7208	40	80	20	19	20	16	2	0,8	41,6	1,565	0,383	32,1	0,861

Продовження табл. 18

Позначення вальниць	d	D	T		B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
Позначення вальниць	d	D	max	min	B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
7209	45	85	20,5	20	19	16	2(2,5)	1,2	41,9	1,45	0,414	32,8	0,798
7210	50	90	22	21,5	21	17	2	0,8	51,9	1,604	0,374	39,8	0,882
7211	55	100	23	22,5	21	18	2,5	0,8	56,8	1,459	0,411	45,2	0,802
7212	60	110	24	23,5	23	19	2,5	0,8	70,8	1,71	0,351	82,4	0,94
7214	70	125	26	26	26	21	2,5	0,8	94	1,124	0,369	80,5	0,893
Легка широка серія
7506	30	62	21,5	21	20,5	17	1,5	0,5	34,2	1,645	0,365	27	0,905
7507	35	72	24,5	24	23	20	2	0,8	49,2	1,733	0,346	39,5	0,953
7508	40	80	25	25	23,5	20	2	0,8	52,9	1,575	0,381	43,9	0,866
7509	45	85	25	25	23,5	20	2	0,8	50,6	1,442	0,416	41,8	0,793
7510	50	90	25	25	23,5	20	2	0,8	58,6	1,426	0,421	50,4	0,784
7511	55	100	27	27	25	21	2,5	0,8	70,8	1,666	0,36	60,4	0,916
7512	60	110	30	30	28	24	2,5	0,8	82,4	1,528	0,392	74,1	0,84
7513	65	120	33	33	31	27	2,5	0,8	107	1,624	0,369	97	0,893
7514	70	125	33,5	33	31	27	2,5	0,8	108	1,547	0,388	99	0,851
7515	75	130	33,5	33	31	27	2,5	0,8	113	1,476	0,407	106	0,812
7516	80	140	33,5	33	33	28	3	1	130	1,493	0,402	124	0,821
Середня серія
7304	20	52	16,5	16	16	13	2	0,8	24,5	2,026	0,296	17,4	1,114
7305	25	62	18,5	18	17	15	2	0,8	29	1,666	0,36	20,5	0,916
7306	30	72	21	20,5	19	17	2	0,8	39,2	1,78	0,337	29,3	0,979
7307	35	80	23	22,5	21	18	2,5	0,8	47,2	1,881	0,319	34,6	1,035

Закінчення табл. 18

Позначення вальниць	d	D	T		B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
Позначення вальниць	d	D	max	min	B	C₁	r	r₁	Динамічна вантажо-підйомність С, кН	Y	е	Статична вантажо-підйомність С₀, кН	Y₀
7308	40	90	25,5	25	23	20	2,5	0,8	59,8	2,158	0,278	45,1	1,187
7309	45	100	27,5	27	26	22	2,5	0,8	74,6	2,09	0,287	58,2	1,15
7310	50	110	29,5	29	29	23	3	1	94,7	1,937	0,31	74,4	1,065
7311	55	120	32	31	29	25	3	1	100	1,804	0,332	79,9	0,992
7312	60	130	34	33	31	27	3,5	1,2	116	1,966	0,305	94,4	1,081
7313	65	140	36,5	35	33	28	3,5	1,2	131	1,966	0,305	109	1,081
7314	70	150	38,5	37	37	30	3,5	1,2	165	1,937	0,31	134	1,065
Середня широка серія
7604	20	52	22,5	22	21	18,5	2	0,8	28,9	2,011	0,298	21,6	1,106
7605	25	62	25,5	25	24	21	2	0,8	44,6	1,194	0,273	35,9	1,206
7606	30	72	29	28,5	29	23	2	0,8	60,1	1,882	0,319	50	1,035
7607	35	80	33	32,5	31	27	2,5	0,8	70,2	2,026	0,296	60,3	1,114
7609	45	100	38,5	38	36	31	2,5	0,8	102	2,058	0,291	88,8	1,131
7610	50	110	42,5	42	40	34	3	1	120	2,026	0,296	106	1,114
7611	55	120	46	45	44,5	36,5	3	1	145	1,855	0,323	137	1,02
7612	60	130	49	48	47,5	39	3,5	1,2	168	1,966	0,305	154	1,081
7613	65	140	51,5	50	48	41	3,5	1,2	175	1,829	0,328	165	1,006
7614	70	150	54,5	53	51	43	3,5	1,2	200	1,711	0,351	182	0,94
Примітка: При Х = 1, Y = 0; при Х = 0,4; Y – за табл.18; Х₀ = 0,5; Y₀ – за табл.18.

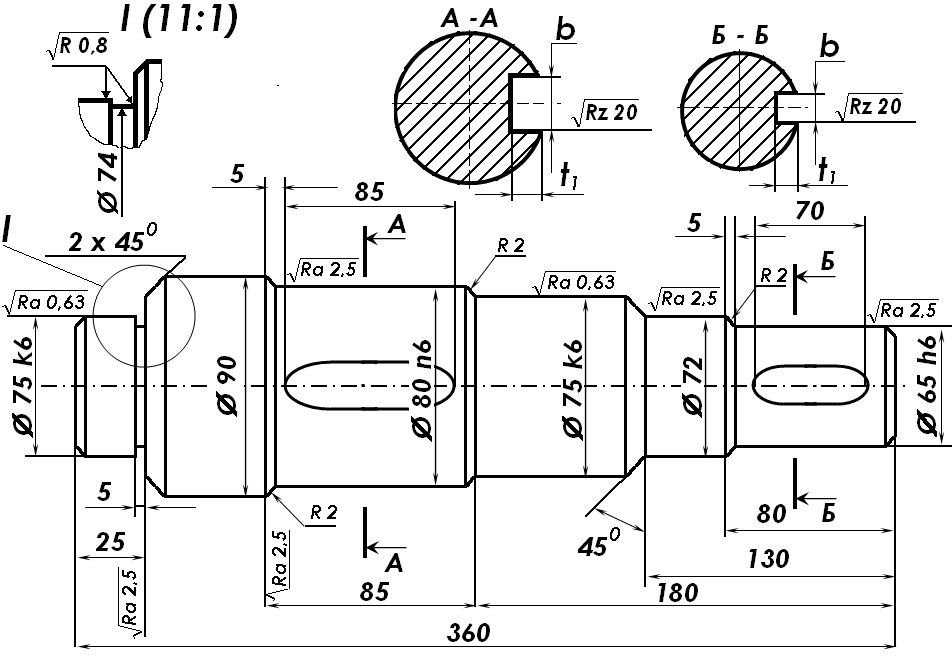

Рисунок 5 – Вал ведений

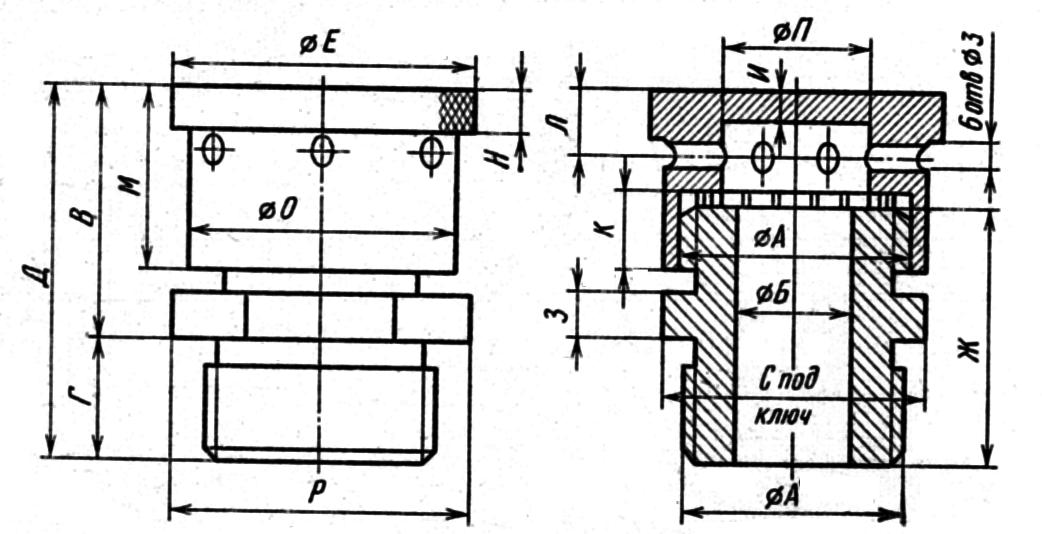

Душник Розміри, мм
А	Б		В	Г		Д	Е		Ж	З		И	К	Л		М	Н		О	П		Р	С
М27х2	15		~30	15		~45	36		32	6		4	10	8		22	6		32	18		36	32
М48х2	35		~40	25		~70	62		52	10		5	15	13		52	10		56	36		62	55

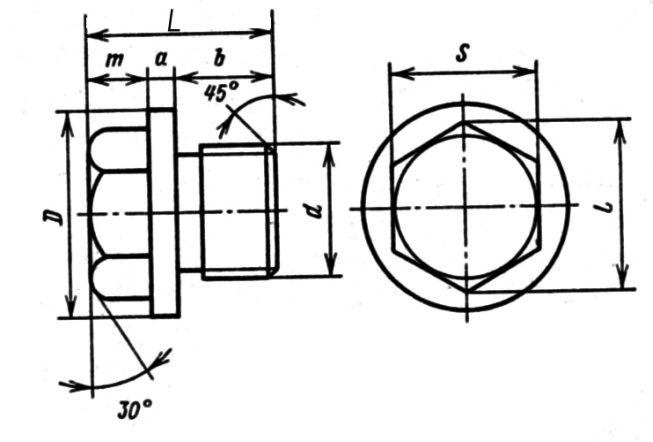

Рисунок 6 – Зливний корок Розміри, мм
d		b			m			a			L				D			s			l
М16х1,5		12			8			3			23				26			17			19,6
М20х2		15			9			4			28				30			22			25,4
М22х2					10						29				32
М27х2		18			12						34				38			27			31,2
М30х2					14						36				45			32			36,9
М33х2		20									38				48

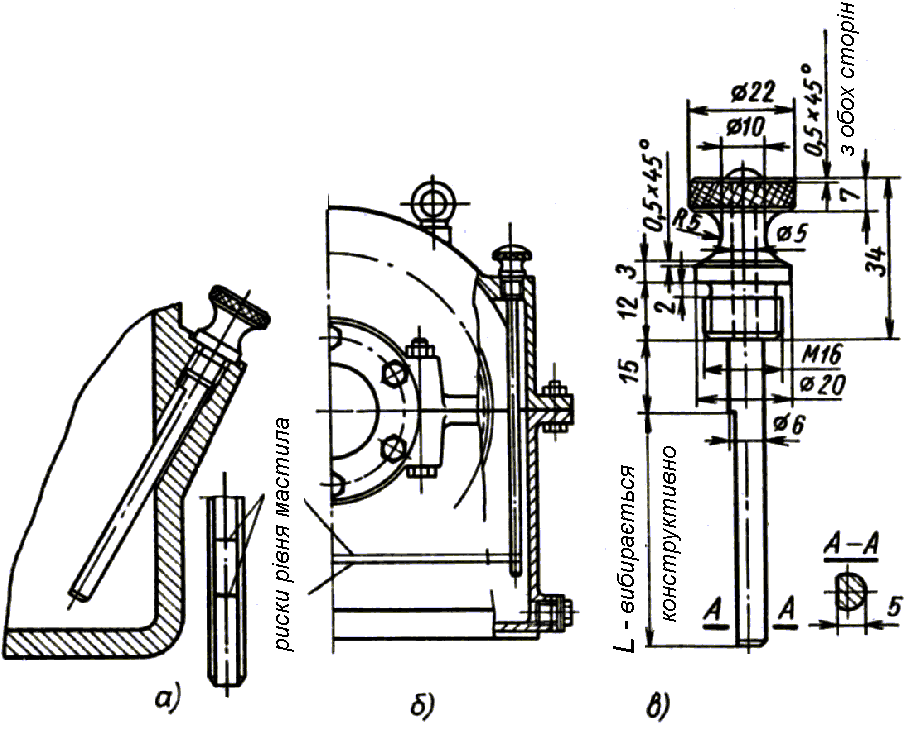

Рисунок 7 - Жезловий маслопокажчик:

а – установка в нижній частині корпуса редуктора; б – установка в накривці корпусу;

в – наближені розміри маслопокажчика для невеликих редукторів

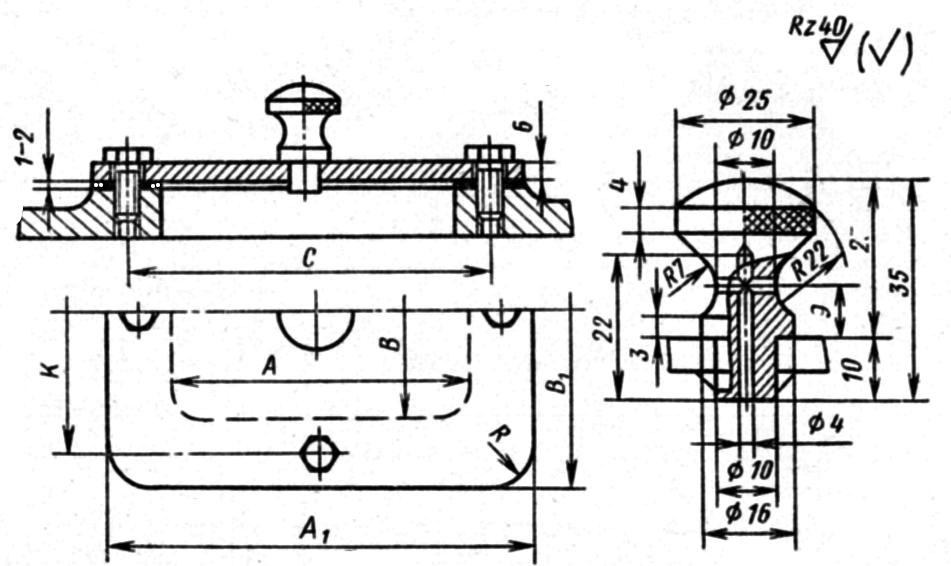

Рисунок 8 – Накривка оглядового отвору та душник

Рівень

мастила

Рисунок 9 - Редуктор циліндричний
