Завдання до курсової роботи

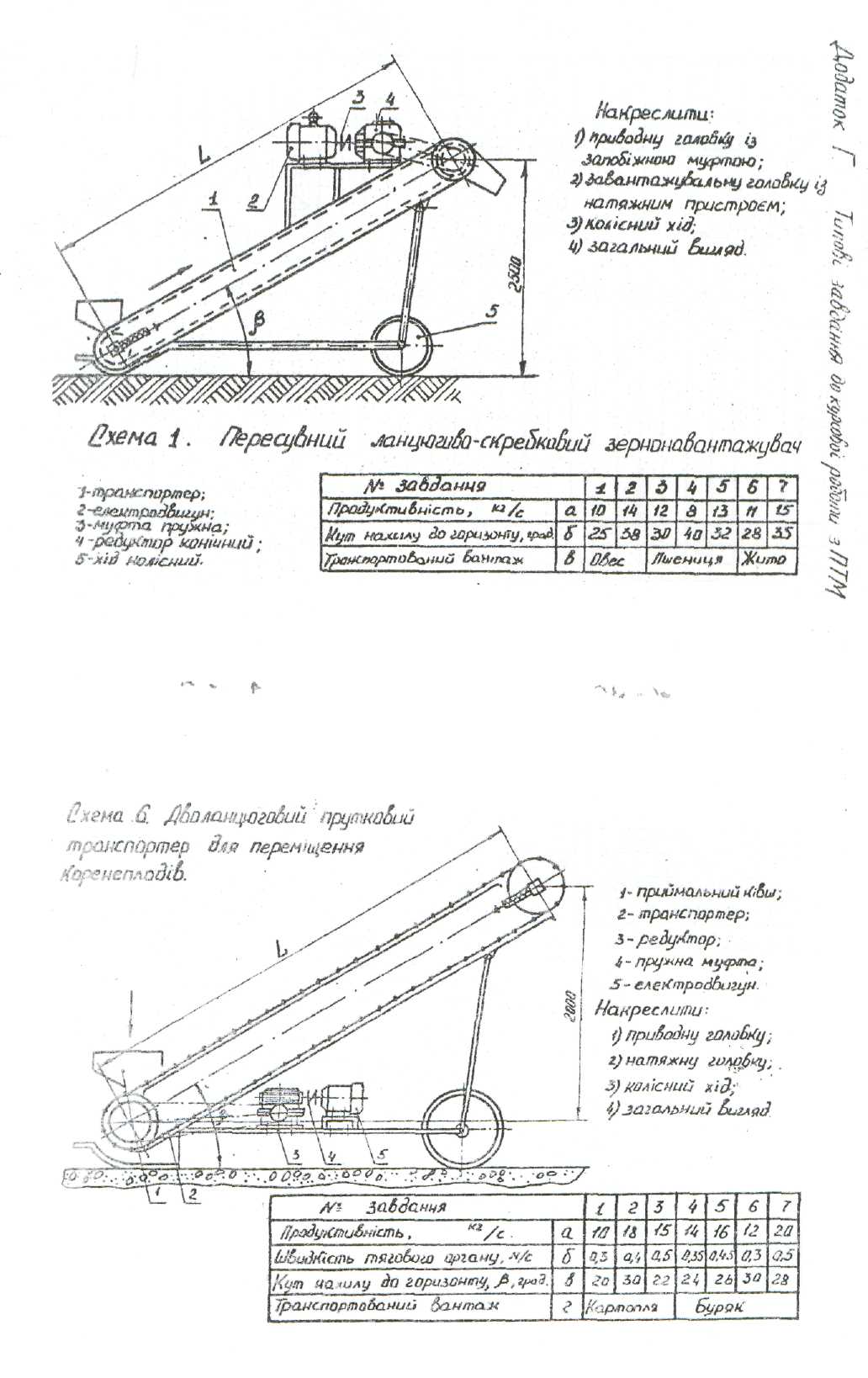

Прийняті позначення:

1 – конвеєр;

2 – електродвигун;

3 – муфта пружна;

4 – редуктор конічний;

5 – хід колісний

Накреслити:

1. урухомну головку із запобіжною муфтою;

2. завантажувальну головку із натяжним пристроєм;

3. колісний хід;

4. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

10

14

12

8

13

11

15

Кут нахилу до горизонту, град

б

25

38

30

40

32

28

35

Транспортований вантаж

в

Овес

Пшениця

Жито

Позначення:

1 – електродвигун;

2 – черв’ячний редуктор;

3 – передавач гнучким зв’язком;

4 – урухомний вал конвеєра;

5 – скребковий конвеєр;

6 – самогодівниця;

7 – жолоб конвеєра;

8 – натяжна зірочка;

9 – приймальний ківш.

Накреслити:

1. урухомну головку із запобіжною муфтою;

2. завантажувальну головку із натяжним пристроєм;

3. колісний хід;

4. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

4

5

6

7

10

12

15

Довжина L, м

б

12

15

18

20

25

30

35

Висота Н, м

в

1,8

2,0

1,8

2,0

2,0

2,0

1,8

Швидкість тягового органа, м/с

г

0,5

0,6

0,7

0,45

0,6

0,5

0,7

Переміщуваний вантаж

д

Комбікорм

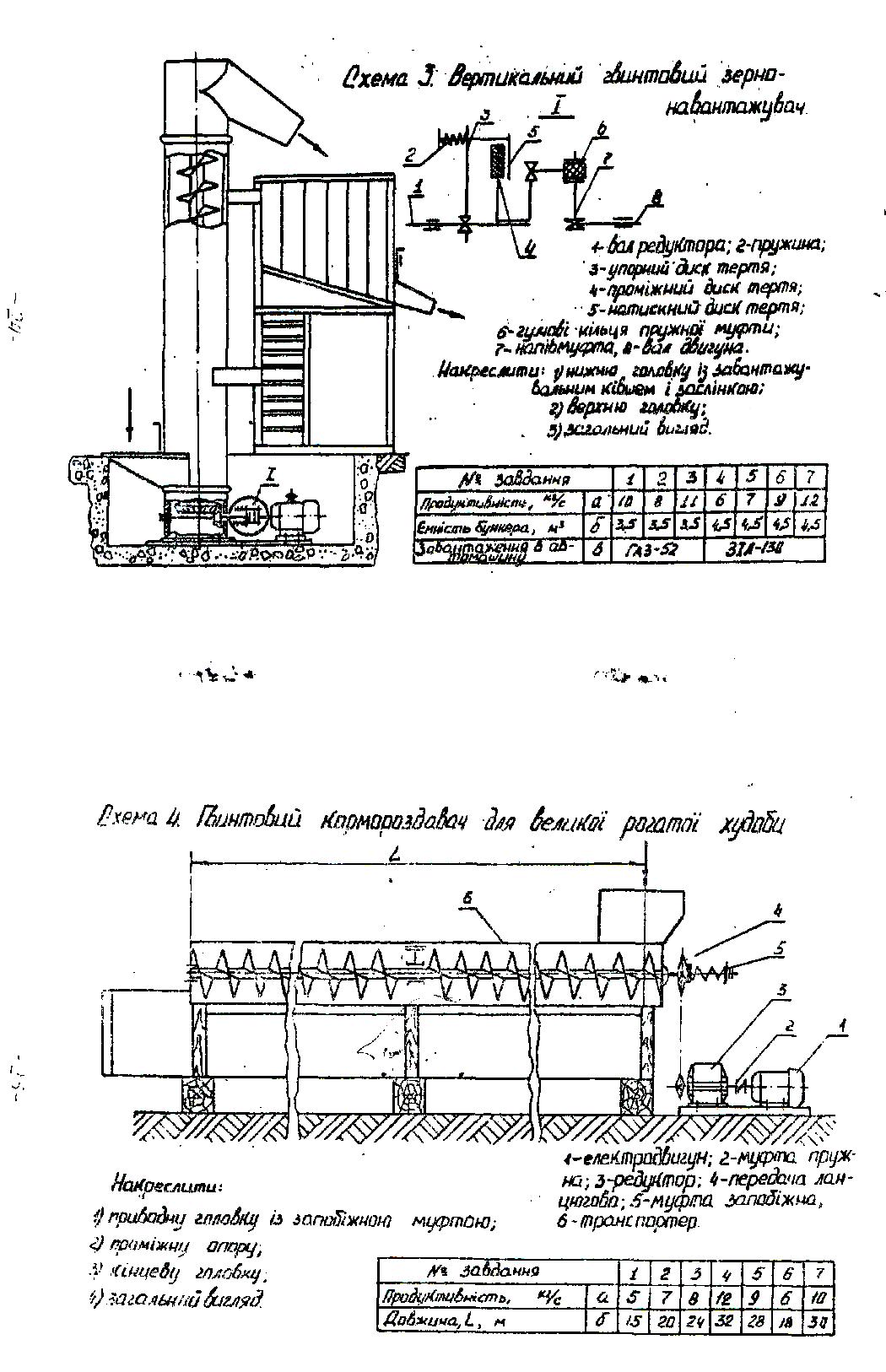

Позначення:

1. – вал редуктора;

2. – пружина;

3. – упорний диск тертя;

4. – проміжний диск тертя;

5. – натискний диск тертя;

6. – гумові кільця пружної муфти;

7. – напівмуфта;

8. – вал двигуна

Накреслити:

1. нижню головку із завантажувальним ковшем і заслінкою

2. верхню головку

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

10

8

11

6

7

9

12

Місткість бункера, м³

б

3,5

3,5

3,5

4,5

4,5

4,5

4,5

Завантаження в автомашину

в

ГАЗ-53

ЗИЛ-130

КАМАЗ 5511

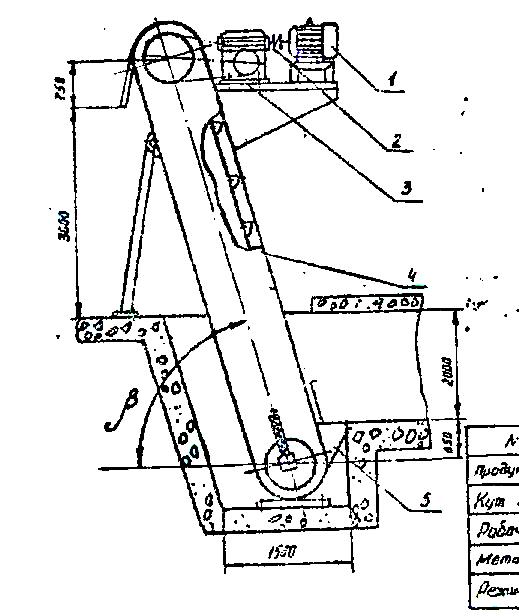

Позначення:

1. – електродвигун

2. – муфта пружна

3. – редуктор

4. – передавач ланцюговий

5. – муфта запобіжна

6. – конвеєр

Накреслити:

1. урухомну головку із запобіжною муфтою;

2. проміжну опору;

3. кінцеву головку;

4. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

5

7

8

12

9

6

10

Довжина L, м

б

15

20

24

32

28

18

30

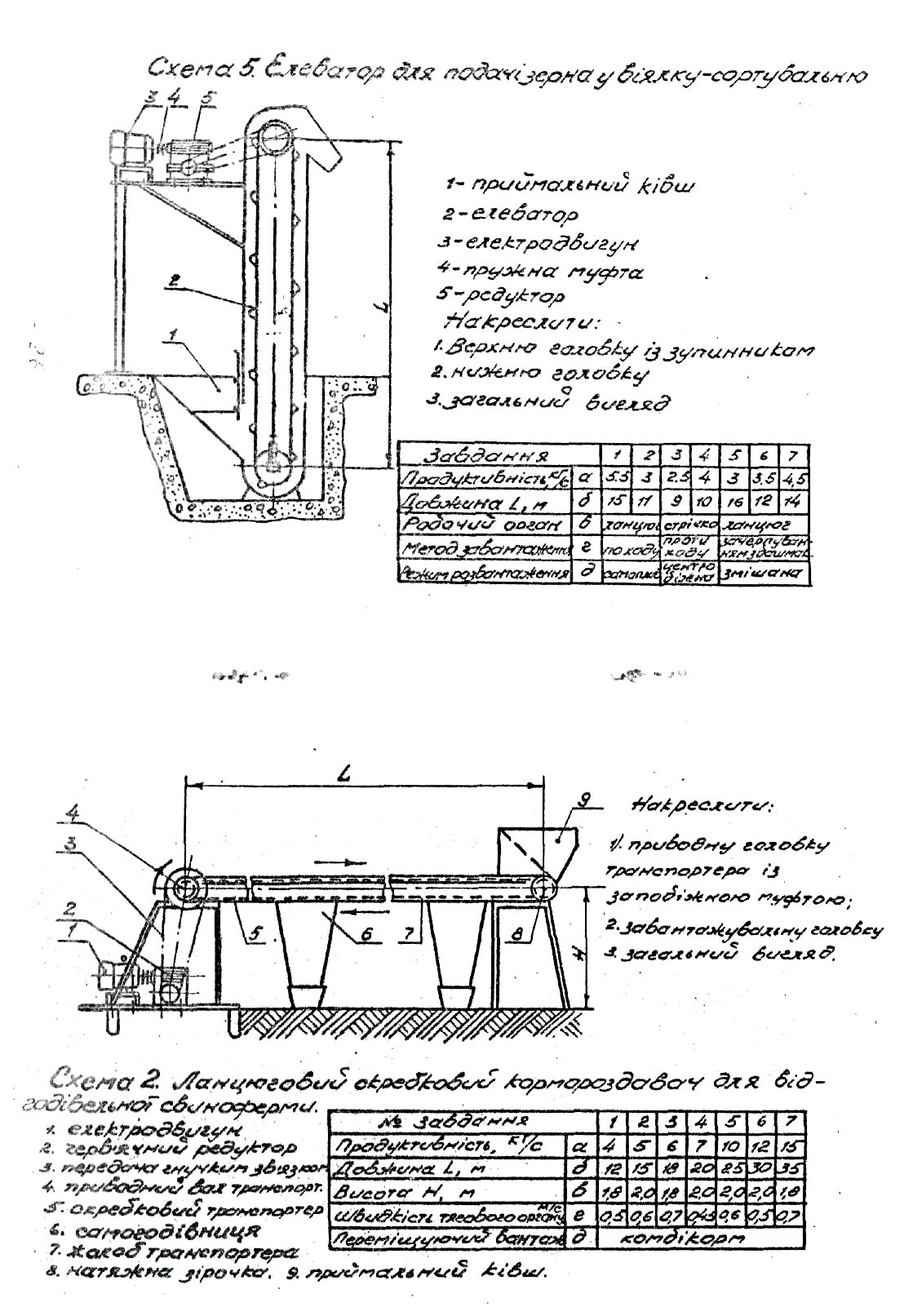

Позначення:

1. – приймальний ківш;

2. – елеватор;

3. – електродвигун;

4. – пружна муфта;

5. – редуктор

Накреслити:

1. верхню головку із зупинником;

2. нижню головку;

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

5,5

3

2,5

4

3

3,5

4,5

Довжина L, м

б

15

11

9

10

16

12

14

Робочий орган

в

Ланцюг

Стрічка

Ланцюг

Метод завантаження

г

По ходу

Проти ходу

Зачерпуванням з башмака

Режим розвантаження

д

Самопливний

Відцентровий

Змішаний

Позначення:

1. – приймальний ківш;

2. – конвеєр;

3. – редуктор;

4. – пружна муфта;

5. – електродвигун

Накреслити:

1. урухомну головку;

2. натяжну головку;

3. колісний хід;

4. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

10

18

15

14

16

12

20

Швидкість тягового органа, м/с

б

0,3

0,4

0,5

0,35

0,45

0,3

0,5

Кут нахилу до горизонту, β, град

в

20

30

22

24

26

30

28

Транспортований вантаж

г

Картопля

Буряки

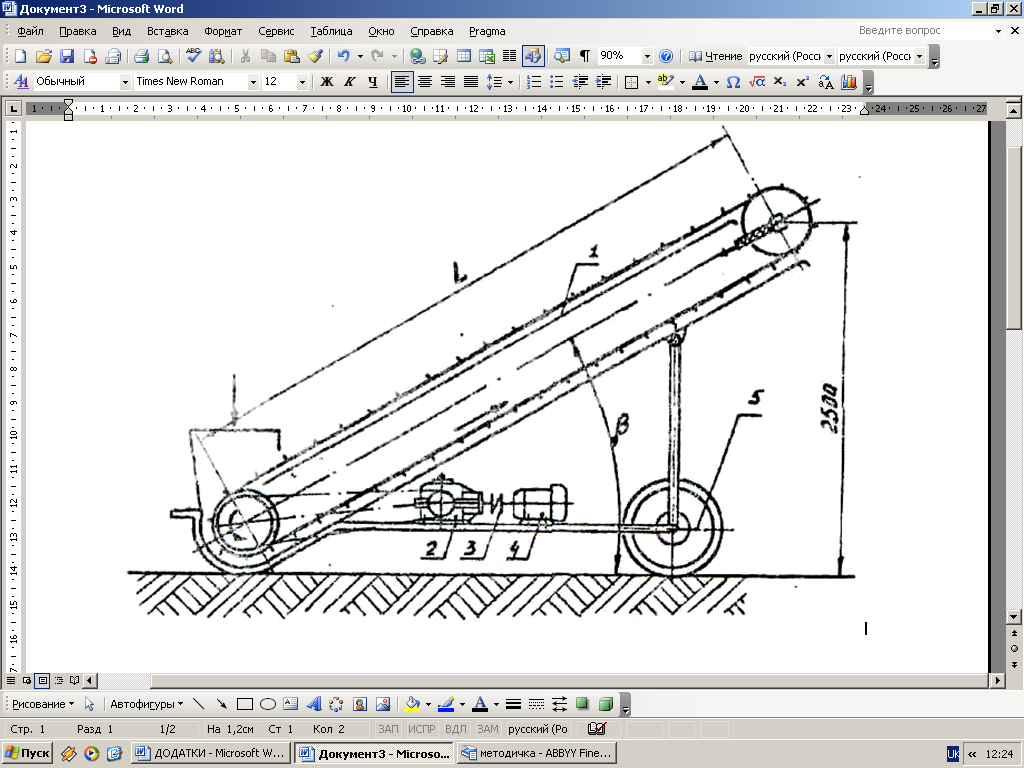

Позначення:

1. – приймальний ківш;

2. – конвеєр;

3. – електродвигун;

4. – муфта;

5. – редуктор

Накреслити:

1. верхню головку;

2. нижню головку;

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

11

14

13

22

20

17

19

Швидкість тягового органа, м/с

б

0,6

0,7

0,65

0,45

0,53

0,5

0,4

Кут нахилу до горизонту, β, град

в

20

35

30

32

25

28

22

Транспортований вантаж

г

Картопля

Буряк

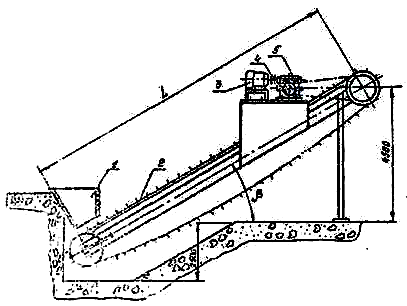

Позначення:

1. – конвеєр;

2. – редуктор;

3. – пружна муфта;

4. – електродвигун;

5. – колісний хід

Накреслити:

1. нижню головку;

2. верхню головку;

3. колісний хід;

4. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

14

8

11

10

12

13

15

Кут нахилу до горизонту, β, град

б

30

35

32

40

25

28

38

Транспортований вантаж

в

Овес

Гречка

Жито

Пшениця

Позначення:

3. – конвеєр;

4. – урухомник

Накреслити:

4. нижню головку;

5. верхню головку;

6. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

0,73

1,5

1,8

2,2

0,9

1,2

2

Висота, Н, м

б

2

2,2

2,1

3,5

3,0

3,2

4

Швидкість стрічки, м/с

в

0,6

0,8

0,75

0,9

0,5

0,65

085

Транспортований вантаж

г

Картопля

Буряки

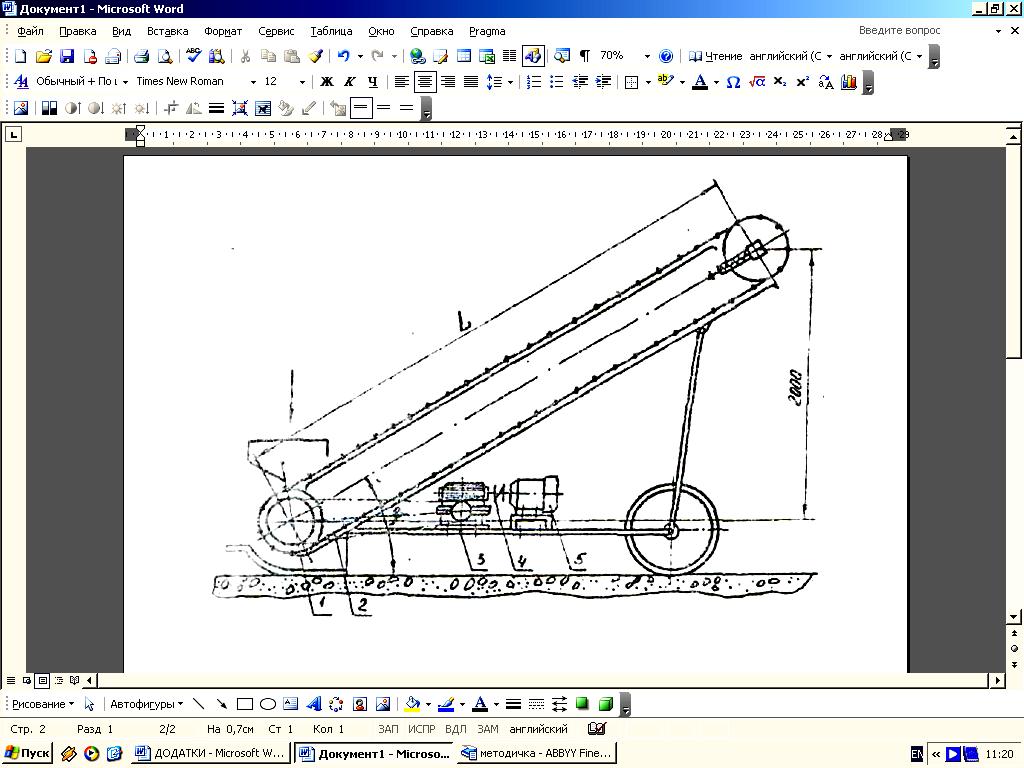

Позначення:

1. – ківш приймальний;

2. – двигун;

3. – муфта пружна;

4. – редуктор;

5. – конвеєр

Накреслити:

1. нижню головку;

2. верхню головку;

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

1,1

1,3

1,5

1,8

2,0

2,2

2,5

Кут нахилу, β, град

б

25

30

28

24

15

18

20

Швидкість стрічки, м/с

в

0,3

0,4

0,5

0,6

0,45

0,55

0,7

Висота, Н, м

г

2,5

2,8

3,0

3,2

3,5

3,8

4,0

Транспортований вантаж

д

Картопля

Буряки

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

3,5

4,5

5,5

6,5

7,5

8,5

9,5

Кут нахилу, β, град

б

65

68

72

75

78

80

82

Транспортований вантаж

в

Ячмінь

Пшениця

Висота, м

г

3

3,5

4,0

4,5

3,2

1,8

4,8

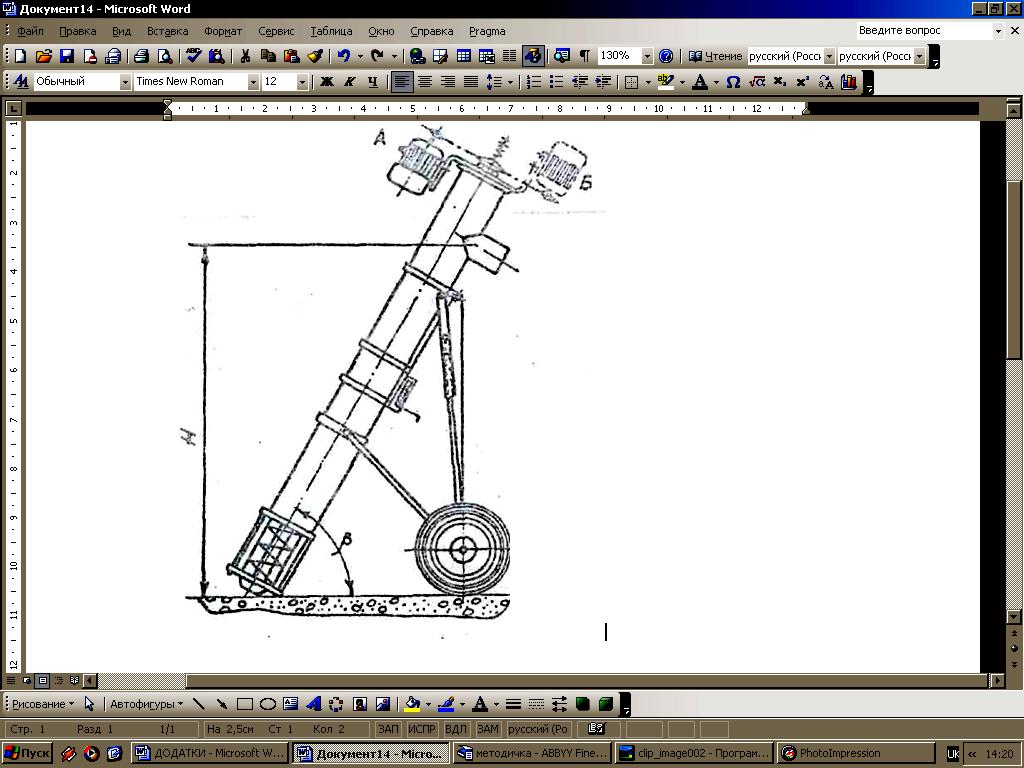

Позначення:

1. – електродвигун;

2. – передавач ланцюговий;

3. – муфта запобіжна

Накреслити:

1. нижню головку;

2. верхню головку;

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

3

4

5

6

7

8

9

Кут нахилу, β, град

б

15

17

19

20

21

22

23

Транспортований вантаж

в

Овес

Горох

Жито

Позначення:

1. – бункер;

2. – заслінка;

3. – конвеєр з годівницями;

4. – ведучі зірочки;

5. – урухомна станція

Накреслити:

1. урухомну головку;

2. завантажувальну головку

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

2,5

2,8

3,2

3,5

4,0

4,5

5,0

Довжина, L, м

б

12

14

16

18

22

25

30

Швидкість переміщення вантажу, м/с

в

0,2

0,25

0,3

0,22

0,28

0,24

0,26

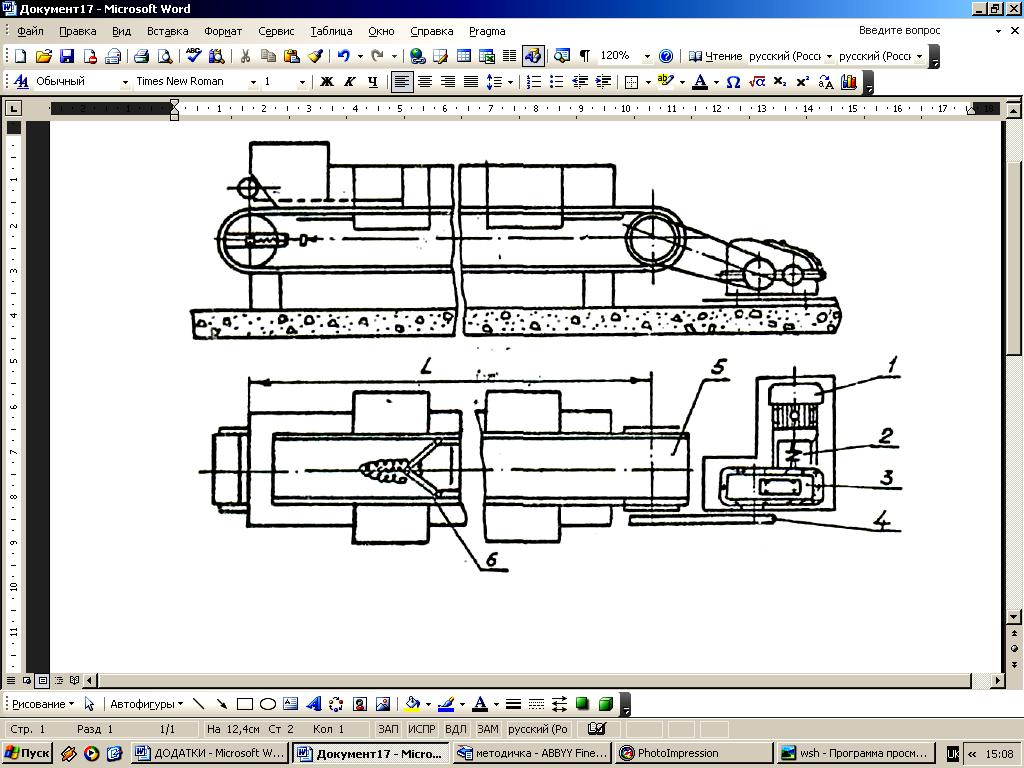

Позначення:

1. – електродвигун;

2. – муфта пружна;

3. – редуктор;

4. – передавач ланцюговий;

5. – конвеєр;

6. – пристрій розвантажувальний

Накреслити:

1. урухомну головку;

2. завантажувальну головку;

3. загальний вид

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

3,5

4,5

5,5

6,5

7,5

8,5

9

Швидкість стрічки, м/с

б

0,4

0,5

0,6

0,7

1,0

0,9

0,8

Довжина, L, м

в

55

65

75

85

95

100

70

Позначення:

1. – електродвигун;

2. – муфта;

3. – редуктор;

4. – елеватор;

5. – ківш приймальний

Накреслити:

1. верхню головку із зупинником;

2. нижню головку;

3. загальний вигляд

№ завдання

1

2

3

4

5

6

7

Продуктивність, кг/с

а

2,2

2,4

2,8

3,0

3,2

3,6

4,0

Кут нахилу, β, град

б

70

75

80

85

72

78

82

Робочий орган

в

Ланцюг

Стрічка

Ланцюг

Метод завантаження

г

По ходу

Зачерпуванням з башмака

Проти ходу

Режим розвантаження

д

Самопливний

Відцентровий

Змішаний
