13. Асду во Франции
Высшим уровнем диспетчерского управления государственными электрическими компаниями во Франции является Electricite de France.
Структура Electricite de France:
Один национальный диспетчерский пункт (НДП);
7 региональных диспетчерских пунктов(РДП);
130 местных диспетчерских пунктов (МДП) основных сетей;
10 МДП, управляющих работой ГЭС малой мощности.
В структуре
исполнительной власти существует
департамент производства и передачи
электроэнергии, который обеспечивает
ее поставку в центры распределения и
крупным промышленным потребителям,
питающимся от подстанций высокого и
сверхвысокого напряжения. Диспетчерские
пункты этого департамента обеспечивают
управление всеми ЭС и электрическими
сетями напряжением
,
а также параллельной работой с ЭЭС
соседних стран – высший уровень
управления. На низшем уровне 130 местных
диспетчерских пункта (МДП) основных
сетей.
Оперативный персонал НДП только днем находится на рабочем месте.
Комплекс технических средств РДП представляет собой локальные сети, связанные между собой мостом, подключенные к ЭВМ, обрабатывающим базу и АРМ оперативного персонала. Комплекс технических средств РДП обеспечивает обмен данными между локальными сетями реального времени.
Типовая структура оперативные информационные управляющие комплексы (ОИУК) региональных ДП Франции:
- комплекс технических средств содержит 2 локальные сети: одна выполняет функции реального времени; другая обеспечивает формирование, редактирование и изменение информации БД.
В составе локальной сети реального времени имеются следующие средства отображения информации:
5 диспетчерских автоматических рабочих места (АРМ)(3 дисплея,2 координатных шара и цветное печатающее устройство);
демонстрационный пульт;
2 АРМ для технологов;
АРМ для тренировки оперативного персонала и пульт для обслуживающего персонала.
В состав информационной ЛС входят:
1. 3 АРМ;
2. 1 цветное печатающее устройство.
КТС каждого такого РДП может обеспечить 30 МДП.
- 1700 подстанций высокого и сверхвысокого напряжения;
- 600 гидрогенераторов;
- 200 агрегатов тепловых или атомных ЭС;
- 2500 ЛЭП.
При этом осуществляется обработка телесигнала.
- 30 тыс. коммутационных аппаратов;
- 100 тыс. точек контролируемого оборудования;
ТИ – 5 тыс. контролируемых параметров;
ТУ – 40 тыс. элементов.
Обеспечивается прием 5 тыс. ТИ, передаваемых циклически каждые 10 с., 40 телесигналов в сек. Обеспечивается передача 3 команд ТУ за 1 с. Объем внешней памяти на магнитных дисках 1,7 МБ.
РДП связан с внешними комплексами:
- коммутационными ЭВМ оперативной информации (синхронный режим передачи данных по принципу «точка-точка». Скорость передачи информации 48 кбит/с. Протокол Х.25);
- РЕТИНА – отраслевая сеть (обеспечивает взаимодействие между НДП и РДП в процессе планирования режимов);
- отраслевая сеть для обмена между пользователями оперативными сообщениями: синхронизация связи, протокол Х.25, скорость передачи данных 9600бит/с).
Разработка ПО заняла 5 лет.
- 1,5 млн. кодовых линии стандартного ПО,
- 2,5 млн. дополнительных кодовых линии.
- АРТЕРЕ – первый этап завершен в 1996 году. Эта сеть должна обеспечить нужду ДУ, 3-хуровневую иерархическую САР напряжения, схему оперативного противоаварийного управления, протокол Х.25, скорость передачи данных до 128кбит/с.
1999год: на уровне РДП
С 5 тыс. ТС и 2500 ТИ до 130 тыс. ТС и 5 тыс. ТИ (при этом от 250 до 800 сообщений/с).
на уровне НДП
С 6 тыс. ТС и 2500 ТИ до 80 тыс. ТС и 20,5 тыс. ТИ (при этом от 250 до 2,5 тыс. сообщений/с).

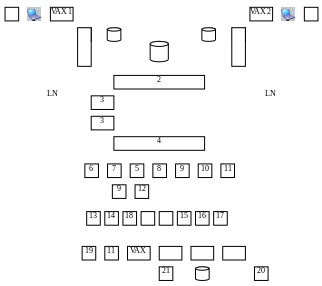

Рис.6 АСДУ во Франции
Обозначения:
1 – пункт управления;
2 – соты Ethernet сервер;
3 – 4 – синхронизация связи;
5 – контроль за работой ЭВМ;
6 – сеть А;
7 – терминалы;
8 – демонстрационный дисплей;
9 – телеобработка;
10 – сигнализация;
11 – устройство печати;
12 – графопостроитель;
13 – сеть В;
14 – сеть Ethernet;
15 – 17 – пульты специалистов;
18 – связь между локальными сетями;
19 – контроль управления работой комплекса;
20 – выход на общественную сеть связи;
21 – выход к БД;
VAX – кластер.
