8.2 Основные стадии создания асуэ
1. Предпроектная стадия
Производится обследование объекта управления, анализ материалов обследования, обоснование целей и эффективности создания АСУ; устанавливаются основные технические и организационные принципы построения АСУ. Завершается эта стадия технико-экономическим обоснованием, разработкой и утверждением технического задания на создание АСУ;
2. Разработка проекта
Разрабатывается техническая документация и проводятся подготовительные работы по вводу АСУ в эксплуатацию;
3. Ввод в эксплуатацию
Предусматривает выполнение строительно-монтажных и пусконаладочных работ, подготовку объекта к вводу АСУ в эксплуатацию, проведение опытной эксплуатации и приемо-сдаточных испытаний.
Предпроектная стадия создания АСУЭ начинается с подготовки и систематизации исходных данных, требуемых для разработки ТЭО.
8.3 Технико-экономическое обоснование
Технико-экономическое обоснование АСУЭ должно быть согласовано с проектируемым предприятием и с организацией – генеральным проектировщиком данной отрасли.
В состав ТЭО включают следующие стадии:
1. Анализ систем энергоснабжения предприятия, выявление причин нарушения энергоснабжения и источников потерь энергоресурсов, пути их устранения, в том числе и за счет внедрения АСУЭ;
2. Обоснование выбора принципов построения АСУЭ, уровня автоматизации отдельных энергообъектов, функций автоматизированного управления взаимосвязанными (организационно и технически) процессами в энергохозяйстве;
3. Принятие основных решений по укрупненной функциональной структуре АСУЭ, включая структуру АСДУ системами энергоснабжения как информационно-управляющей подсистемы АСУЭ;
4. Решение основных вопросов по выбору технических средств АСУЭ, обеспечивающих совместимость и взаимодействие отдельных подсистем АСУЭ и других АСУ предприятия;
5. Технико-экономические расчеты, включающие данные по затратам на создание АСУЭ и расчеты ожидаемой эффективности от ее внедрения;
6. Выводы и рекомендации, в которых производится оценка целесообразности создания АСУЭ, даются предложения по организации работ, связанных с созданием АСУЭ, в том числе по составу отдельных этапов этих работ.
8.4 Техническое задание
Техническое задание (ТЗ) является основным исходным документом для создания АСУ, на соответствие которому проверяется затем созданная СУ.
В состав ТЗ включают следующие разделы:
Основание для разработки;
Краткая характеристика объекта управления;
Цель создания АСУЭ и ожидаемые значения показателей, которые должны при этом быть достигнуты;
Функции АСУЭ и комплексы задач управления, декомпозиция системы;
Требования к возможности дальнейшего расширения и модернизации АСУЭ;
Требования к отдельным подсистемам, входящим в состав АСУЭ, их совместимости и организации их взаимодействия в составе АСУЭ;
Требования к взаимодействию АСУЭ с другими АСУ предприятия и с АСУ вне его;
Организация работ по созданию АСУЭ и исполнители этих работ;
Стадии и этапы создания АСУЭ;
Показатели экономической эффективности внедрения АСУЭ.
8.5 Принципы построения асуэ
1. Структурная схема построения АСУЭ по функциональному признаку.
Основной критерий построения – временной критерий.
2. Структурная схема построения АСУЭ по организационному признаку.
Основной критерий построения – административно-технологический критерий.

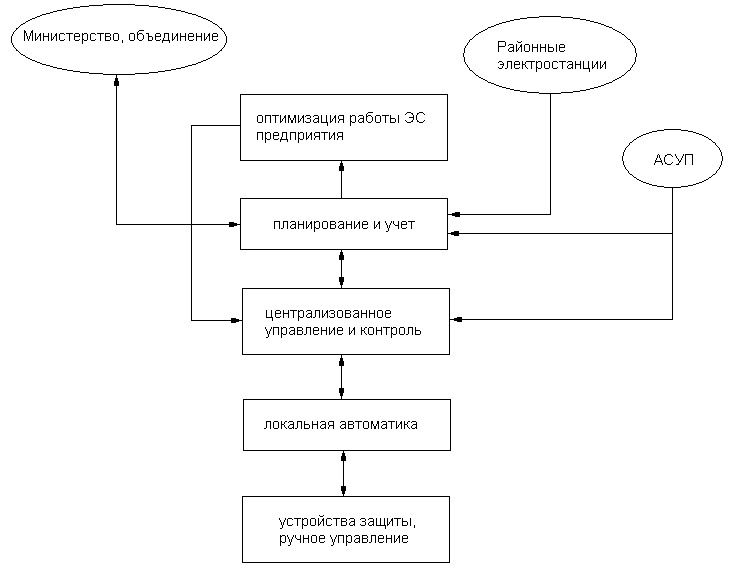

Рис.4 Структурная схема построения АСУЭ по функциональному признаку

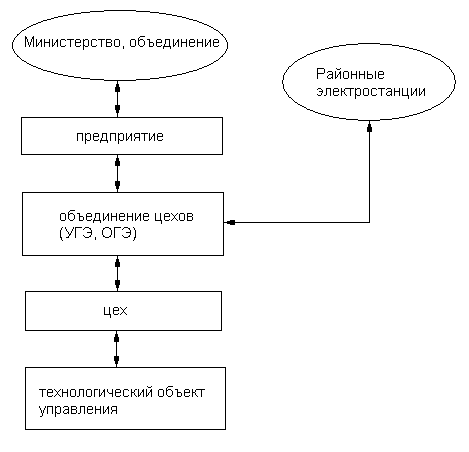

Рис.5 Структурная схема построения АСУЭ по организационному признаку
