5.3 Виды и объемы информации
Информация может иметь качественный или количественный характер. Информация первого вида характеризует качественные изменения состояния контролируемого объекта (например, включение или отключение масляного выключателя) или хода технологического процесса, построена по типу «да – нет» и носит дискретный характер.
Количественная информация содержит текущие значения контролируемых величин или параметров, определяющих ход технологического процесса. Количественная информация характеризует только непрерывные во времени сообщения (например, величину электрического тока, напряжения, мощности, давления, расхода жидкости или газа и других физических или химических величин).
Качественная информация обеспечивает функции телесигнализации и телеуправления, количественная – телеизмерения и телерегулирования.
В промышленных системах управления энергоснабжением используются следующие основные виды и объемы информации (суммарно для всех видов энергоснабжения предприятия):
Таблица 1
Основные виды и объемы информации
Вид системы управления |
Общее число объектов информации |
|||||
ТУ |
ТР |
ТС |
ТИТ |
ТИИ |
ТС (диагностика) |
|
СОУ |
200 |
50 |
1000 |
300 |
- |
- |
АСДУ |
400 |
100 |
2000 |
500 |
200 |
1000 |
АСУЭ |
600 |
150 |
3500 |
1500 |
800 |
6000 |

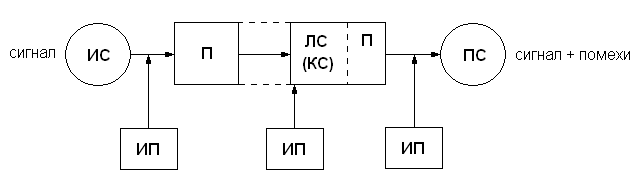

5.4 Схема передачи информации
Обозначения:
П – приемник;
ЛС – линия связи;
ИС – источник связи;
ПС – получатель сообщения;
КС – канал связи;
ИП – источник помех.
5.5 Структурные схемы и конфигурации каналов связи промышленной системы
Таблица 2
Структурные схемы каналов связи
-
Название
Структура

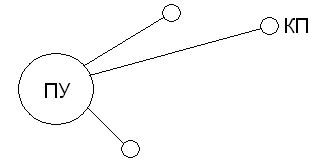

Радиальная

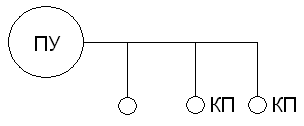

Цепочная (лучевая)

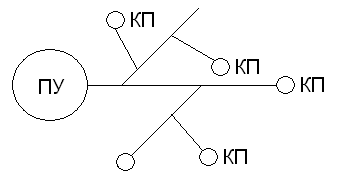

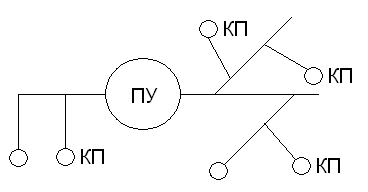

Древовидная
Обозначения:
ПУ – пункт управления;
КП – контролируемый пункт.
6. Принципы построения соу и асду. Одноступенчатая, двухступенчатая и трехступенчатая схемы
Системы оперативного управления (СОУ) и автоматизированные системы диспетчерского управления (АСДУ) энергоснабжением относятся к одному классу систем централизованного управления, основным назначением которых является постоянный автоматический контроль и оперативное управление работой энергетического хозяйства промышленного предприятия. В системах управления этого класса используются в основном однотипные технические средства для передачи, обработки и представления информации; проектирование и эксплуатация этих систем производятся на основании единых нормативных и руководящих материалов. Поэтому принципы построения и структура СОУ и АСДУ во многом идентичны.
При проектировании СОУ и АСДУ промышленным энергоснабжением следует учитывать, что решение принципиальных вопросов построения этих систем целесообразно решать комплексно для всего энергетического хозяйства предприятия с учетом всех видов энергоснабжения, используемых на данном предприятии. Это позволяет наиболее эффективно использовать технические средства и каналы связи, установить оптимальные объемы и потоки передаваемой информации, выбрать рациональную организационную структуру управления энергетическим хозяйством.
Структурная схема системы централизованного управления энергетическим хозяйством промышленного предприятия выбирается с учетом следующих основных факторов:
масштаба охватываемого системой централизованного управления (телемеханизируемого) хозяйства и соответственно требуемого объема информации, используемой в системе управления;
технологической взаимосвязанности или обособленности отдельных сооружений и узлов, входящих в энергетическое хозяйство;
административно-хозяйственной структуры предприятия в целом и его энергетического хозяйства;
намечаемого территориального взаимного расположения контролируемых энергетических объектов и пунктов управления;
обеспечения максимальной возможности оперативного управления и удобства обслуживания объектов диспетчеризации (телемеханизации);
условий надежной и удобной связи с контролируемыми объектами.
В промышленных системах энергоснабжения чаще всего предусматривают одноступенчатую или двухступенчатую схему СОУ или АСДУ.
В первом случае управление энергетическим хозяйством осуществляется централизованно из одного пункта управления, контролирующего работу всех энергетических сооружений и сетей предприятия. Такая структурная схема используется, как правило, на предприятиях с числом контролируемых энергообъектов (электроподстанции с напряжением 6, 10 кВ и выше, насосные станции, котельные и пр.) до 30 или имеющих объединенный энергоцех; система управления при этом использует сравнительно небольшой объем информации и подчиняется непосредственно главному энергетику предприятия. На таком пункте управления устанавливаются чаще всего общие диспетчерский щит и другие средства представления информации для всех энергетических систем предприятия; появляется возможность формировать комплексные контролируемые пункты и более рационально использовать телемеханическую технику.

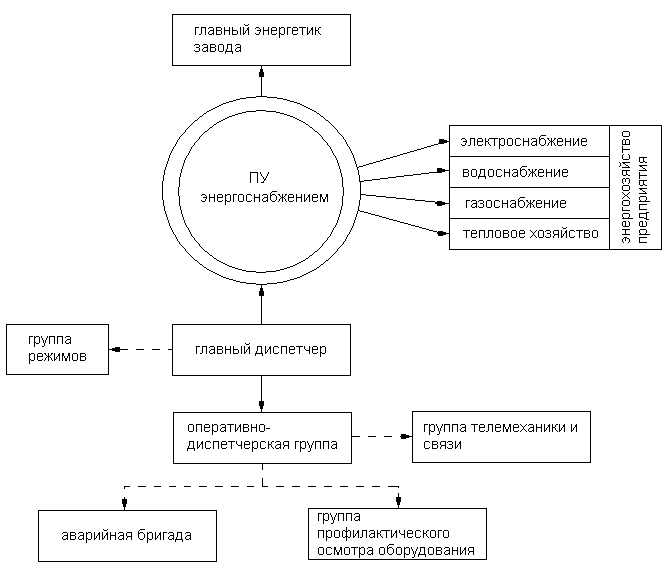

Рис.2 Одноступенчатая схема централизованного управления энергоснабжением предприятия
На более крупных промышленных предприятиях, имеющих сложное и разнотипное энергетическое хозяйство с большим числом контролируемых энергообъектов, применяется, как правило, двухступенчатая схема АСДУ. В этом случае отдельные энергетические системы предприятия (электроснабжение, водоснабжение, газоснабжение, теплосиловое хозяйство) имеют самостоятельные пункты управления, ведающие работой сооружений и сетей только данной энергетической системы, центральный диспетчерский пункт (ЦДП) главного энергетика, осуществляющий руководство энергетическим хозяйством предприятия в целом, координацию работы отдельных диспетчерских служб и связь с внезаводскими производителями и потребителями энергии. Соответственно на ЦДП передаются только важнейшие оперативные и аварийные сигналы, интегральные телеизмерения и производственно-статистическая информация. Наиболее рациональным является размещение пунктов управления отдельными энергосистемами и ЦДП в одном здании, что позволяет более эффективно использовать средства телемеханики и каналы связи, а также сократить требуемые площади за счет совмещения аппаратных и вспомогательных помещений.
При размещении пунктов управления в смежных помещениях одного здания может быть предусмотрен один начальник диспетчерской службы - заместитель главного энергетика предприятия - для всех энергетических систем. В этом случае группы режимов каждой системы подчиняются соответствующей оперативно-диспетчерской группе и начальнику соответствующего цеха.
В особых случаях, например при наличии в какой-либо энергетической системе предприятия технологически или территориально обособленных участков, допускается дополнительно организация на этих участках местных диспетчерских пунктов (МДП) и соответственно схема диспетчеризации становится трехступенчатой.
Трехступенчатая структура управления энергоснабжением целесообразна также для предприятий, у которых отдельные технологические цеха характеризуются большим потреблением различных видов энергии и имеют самостоятельное энергетическое хозяйство. В таких технологических цехах, могут создаваться цеховые пункты управления (ЦПУ) и самостоятельные диспетчерские службы, которые административно подчиняются руководству этих технологических цехов, технически — руководству соответствующих энергоцехов, а оперативно — центральной диспетчерской службе энергоснабжения предприятия. Цеховые пункты управления в данном случае играют роль местных диспетчерских пунктов.
|
Рис.3 Двухступенчатая схема централизованного управления энергоснабжением промышленного предприятия
|
