- •1. Способи і засоби регулювання напруги.
- •1) Змінення опору мережі.
- •2) Регулювання напруги (u) шляхом змінення потоків передаваємої реактивної потужністі (Qs) мережі.
- •Переключение без возбуждения
- •Переключатели числа витков без возбуждения
- •Регулирование под нагрузкой
- •Рпн с токоограничивающими реакторами
- •Рпн с токоограничивающими резисторами
- •Автоматическое регулирование напряжения
- •Эквивалентные преобразования электрических цепей Метод эквивалентных преобразований
- •1.Особливості формування нелінійної розрахункової моделі усталеного режиму розімкненої електричної системи
- •2.Особливості регулювання напруги на силових автотрансформаторах
- •1.Особливості вибору регулювальних відгалужень рпн в обмотках вторинних напруг дво- та три обмоткових силових трансформаторів
- •2.Поняття статичних характеристик навантаження за частотою
- •1.Приведення параметрів розрахункової схеми до однієї ступені номінальної напруги
- •2.Розрахунок замкненої електричної мережі методом Зейделя
- •Алгоритм метода Зейделя
- •1.Поняття під станційного та мережевого зустрічних регулювань напруги
- •2.Розрахунок замкненої електричної мережі методом простої ітерації
1) Змінення опору мережі.
Складова активного і індуктивного удільного опору в розподільчій і живлячий мережах різні:
в розподільчій мережі: r0>x0,
в живлячих (районних) мережах: x0>r0.
У величині втрат напруги ΔU основну роль відіграє перша складова втрат (тобто Р·r)
При зміненні перетину проводу F можна змінити значення r0 і втрат. Тому в розподільчих мережах вибраний за навантаженням перетин проводу повинен перевірятися за припустимою втратою напруги ΔUдоп
В живлячих мережах навпаки : x0>r0 тому втрати напруги ΔU мало залежать від F, тобто збільшення перетину проводу в таких мережах для зменшення ΔU недоцільно.
Для зменшення втрат напруги зменшують х (індуктивний опір) лінії шляхом включення послідовно в лінію ємністості (батареї статичних конденсаторів - БСК).
УПК – установка повздовжньої компенсації.
Таке включення ємності називається повздовжньою компенсацією, а пристрій для її реалізації – установкою повздовжньої компенсації (УПК).
Включення в розсічення ліній xK частково компесує (зменшує) індуктивний опір ліній xЛ. А результуюче х буде дорівнювати:
.
В лінії без УПК повздовжня складова падіння напруги ΔU без УПК:
,
при увімкненому УПК:
Як правило використовують часткову компенсацію (недокомпенсацію), тобто Xk<Xл із-за можливості резонансу при Xk=Xл .
УПК застосовують не тільки для покращення режимів напруги, але і для підвищення пропускної здатності лінії.
Основні характеристики УПК:
1 - тут Xk нерегульоване,
2 - зміни Xk – можна змінити дискретно (неплавне регулювання),
3 - тільки часткова компенсація,
4 - регулювання тільки в одну сторону.
2) Регулювання напруги (u) шляхом змінення потоків передаваємої реактивної потужністі (Qs) мережі.
Для зменшення передаваємої Q здійснюють її компенсацію за рахунок підключення ємності паралельно індуктивному навантаженню. Таке включення ємності називається поперечною компенсацією. В якості компесуючих пристроїв використовують БСК (в основному).
Схему заміщення мережі і векторну діаграму, що пояснює поперечну компенсацію, можна представити наступним чином.
При включенні БСК за допомогою Qк результуюча повна потужність в мережі:
При установці компенсуючих пристроїв продольна складова падіння напруги буде рівна
Ця складова є втратою ΔU в мережі до компенсації. Дтруга складова – як добавка напруги ΔUpeг
,
Потужність БСК Qк визначається номінальною напругою мережі (Uном) і її індуктивним опором ХL.
Такий спосіб регулювання також, як правило, дає можливість дискретного регулювання і регулювання тільки в одну сторону.
При виборі засобів регулювання мережі керуються наступним:
основним, більш важливим і ефективним засобом, є трансформатори з РПН,
інші способи носять допоміжний характер.
№2 .Статичні характеристики навантажень споживачів.
Споживання навантаження активної і реактивної потужності Pнав. та Qнав. в загальному випадку залежить від :
Рнав, Qнав = f(U,f) .
В залежності Рн(U), Qн(f), Qн(U), Рн(f) в сталих режимах представляють собою статичні характеристики навантаження по напругі і частоті. Для різних видів електричних приймачів (СД, АД ...)статичні характеристики будуть різними, тому в розрахунках із-за великої різноманітності електричних приймачів використовують узагальнені (типові) статичні характеристики по U і f.
Ці характеристики визначаються як властивостями окремих електричних приймачів, так і відношенням їх потужностей. Ці характеристики, як правило, нелінійні.
В якості прикладу покажемо узагальнені статичні характеристики для деякого вузла навантаження з Uн=110кВ.
Білет №10
№1 Модель генератора
Свойства генератора постоянного тока определяются в основном способом включения обмотки возбуждения. В зависимости от этого различают генераторы:
с независимым возбуждением: обмотка возбуждения получает питание от постороннего источника постоянного тока (аккумуляторной батареи, небольшого вспомогательного генератора, называемого возбудителем, или выпрямителя);
с параллельным возбуждением: обмотка возбуждения подключена параллельно обмотке якоря и нагрузке;
с последовательным возбуждением: обмотка возбуждения включена последовательно с обмоткой якоря и нагрузкой;
со смешанным возбуждением: имеются две обмотки возбуждения — параллельная и последовательная; первая подключена параллельно обмотке якоря, а вторая — последовательно с нею и нагрузкой.
Генераторы с параллельным, последовательным и смешанным возбуждением относятся к машинам с самовозбуждением, так как питание их обмоток возбуждения осуществляется от самого генератора.
Все перечисленные генераторы имеют одинаковое устройство и отличаются лишь выполнением обмоток возбуждения. Обмотки независимого и параллельного возбуждения изготовляют из провода

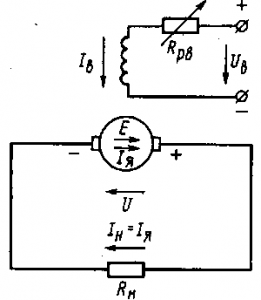

Рис. 120. Принципиальная схема генератора с независимым возбуждением
малого сечения, они имеют большое число витков, обмотку последовательного возбуждения — из провода большого сечения, она имеет малое число витков.
О свойствах генераторов постоянного тока судят по их характеристикам: холостого хода, внешней и регулировочной. Ниже будут рассмотрены эти характеристики для генераторов различного типа.
№2 Формування лінійної розрахункової моделі усталеного режиму розімкненої електричної системи.
Білет №16
№1. Особливості розрахунків лінії з двостороннім живленням за умови рівності напруг по її кінцям.
Розрахунок усталеного режиму мережі з двостороннім живленням при однакових значеннях напруг джерел живлення. Розглянемо процес виводу основних співвідношень для визначення потужностей на головних ділянках мережі на прикладі схеми заміщення з розрахунковими навантаженнями (рис. 3). Головні ділянки – це ділянки, які зв'язані з джерелами живлення. При виводі основних співвідношень приймаємо припущення, які дозволяють спростити вивід: - не ураховуємо втрати потужностей на ділянках мережі; - струми на ділянках визначаються через номінальну напругу мережі Uном; - відомий напрямок потужностей на ділянках мережі (згідно зі стрілками на рисунку). Нагадаємо, що відомі напруги джерел живлення, опори ділянок схеми заміщення і розрахункові потужності вузлів.
На
підставі другого закону Кірхгофа
запишемо рівняння для замкнутого кола
з урахуванням напрямку потужностей на
ділянках:
(1)
Тому що напруги джерел живлення
рівні, то в правій частині рівняння
маємо нульове значення.
Струм
визначається згідно рівнянню:
-
де
-
спряжений комплекс потужності.
Якщо
урахуємо вираз для струму в (1), маємо
співвідношення в формі:
(2)
Співвідношення
(2) можливо спростити і записати у слідую
чому вигляді (після множення лівої і
правої частин рівняння на Uном):
(3)
Згадаємо, що вихідними даними для
розрахунку є потужності в вузлах. В (3)
число невідомих значне (невідомі
потужності на ділянках мережі). Запишемо
потужності на ділянках через потужність
на одній головній ділянці і розрахункові
потужності в вузлах:
(4)
З урахуванням співвідношень (4) в рівнянні (3) маємо:
(5)
Після всіх перетворень в рівнянні (5) невідомою є тільки потужність на головній ділянці ДЖ-1: Наслідком рішення рівняння (5) відносно потужності на ділянці ДЖ1-1 є слідуючий вираз:
(6)
З метою зручності візьмемо спряжений комплекс для виразу (6) і маємо:
(7)
Таким же чином може бути знайдено вираз щодо розрахунку потужності на другій головній ділянці ДЖ2-3:
(8)
При любій кількості вузлів в розрахунковій схемі заміщення співвідношення мають вигляд:
(9)
де
-
розрахункова потужність в i-том вузлі;
-
сумарний спряжений опір від другого
джерела живлення до i-того вузла;
-
сумарний спряжений опір від першого
джерела живлення до i–того вузла;
-
сумарний спряжений опір між джерелами
живлення; n-число вузлів.
Подальше,
використовуючи перший закон Кірхгофа,
визначимо потужності на інших ділянках.
Таким чином виконується розрахунок
попереднього потокорозподілу у замкнутій
електричній мережі.
На слідуючому етапі розрахунку визначаємо
вузол розрахункової схеми заміщення,
який є вузом потокорозділу. Це вузол,
до якого потужності приходять з двох
сторін. На рис. 3 таким вузлом є вузол 2.
В наведеній схемі в вузлі 2 співпали
вузли потокорозділу як по активній
потужності (позначається ),
так і по реактивній (позначається
).
Можлива сітуація, коли після
попереднього потокорозподілу виникає
сітуація, що у схемі є два вузла
потокоподілу. Наприклад, в вузлі 1 по
активній потужності, а в вузлі 2-по
реактивній.
Розглянемо подальшій
розрахунок УР замкненої мережі для
випадку, коли має місце один вузол
поторозділу після виконання попереднього
потокорозподілу (рис. 4):
1. Навантаження
вузла у місці потокорозділу розбивають
на дві складові відповідно з потоками
потужностей по дільницям що є сусідніми.
Зверніть увагу, що навантаження вузла
розподіляється не довільним чином, не
розподіляється на дві рівні частини, а
виділяються дві потужності по наслідкам
розрахунку попереднього потокорозподілу.
Так, навантаження вузла 2 S2 (рис. 4)
змінюється потужностями S1-2 и S2-3.
2.
Замкнену електричну мережу умовно
ділять у вузлі потокорозділу на дві
розімкнені (рис. 4). Нагадуємо, що навантаження періфірійних вузлів це потужності на сміжних ділянках.
2
3
ДЖ2

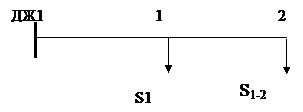

Рисунок 4 – Дві розімкнені мережі після умовного ділення замкненої в вузлі 2
3. Подальшій розрахунок виконується для двох розімкнених мереж почергово. Нагадуємо, що кожна ітерація розрахунку складається з урахуванням втрат потужностей на ділянках і етапу розрахунку напруг в вузлах.
Напруги в точці потокорозділа (на рис. 3 і рис. 4 це вузол 2) будуть розраховані два рази, тому що цей вузол належить цим двом розімкненим мережам. Кінцева напруга у вузлі потокорозділу приймається як середнє найдених значень. Розглянемо подальший розрахунок усталеного режиму для випадку, коли після розрахунку попереднього потокорозподілу маємо два вузли поторозподілу (рис. 5, в одному вузлі по активній потужності, а у другому, не обов’язково сусідньому, вузлі по реактивній потужності): 1. Визначаємо втрати потужності між вузлами, в яких розташовані точки потокорозподілу (по активній потужності це вузол 2, рис. 5; по реактивні це вузол 3, рис. 5).
(10)
2.
Умовно поділяємо замкнену мережу на
дві розімкнені, не враховуючи частину
мережі між вузлами потокорозділу (для
мережі що розглядається це ділянка
1-2). Таким чином, як наслідок маємо дві
розімкнені мережі. Особливу увагу слід
звернути на визначення значень потужностей
в периферійних вузлах розімкнених
мереж. До потужностей дільниць суміжних
з тими що виключають додаються втрати
потужностей між вузлами потокорозділу
згідно з напрямками активної і реактивної
потужностей на частині схеми між точками
потокорозділу. Дозволяється не ураховувати
вказані втрати потужностей. Схеми
наведені на рис. 6.
Рисунок 6
3. Подальший розрахунок виконується так, як для розімкнених мереж почергово для двох мереж. Нагадуємо, що кожна ітерація розрахунку складається із етапу розрахунку поторозподілу з урахуванням втрат потожності на ділянках і етапу розрахунку напруг в вузлах.
№2 Особливості регулювання напруги за допомогою установок поперечнох компенсації.
Для зменшення передаваємої Q здійснюють її компенсацію за рахунок підключення ємності паралельно індуктивному навантаженню. Таке включення ємності називається поперечною компенсацією. В якості компесуючих пристроїв використовують переважно БСК (батареї статичних компенсаторів).
Схему заміщення мережі і векторну діаграму, що пояснює поперечну компенсацію, можна представити наступним чином.
При включенні БСК за допомогою Qк результуюча повна потужність в мережі:
При установці компенсуючих пристроїв продольна складова падіння напруги буде рівна
Ця складова є втратою ΔU в мережі до компенсації. Дтруга складова – як добавка напруги ΔUpeг
,
Потужність БСК Qк визначається номінальною напругою мережі (Uном) і її індуктивним опором ХL.
Такий спосіб регулювання також, як правило, дає можливість дискретного регулювання і регулювання тільки в одну сторону.
При виборі засобів регулювання мережі керуються наступним:
основним, більш важливим і ефективним засобом, є трансформатори з РПН,
інші способи носять допоміжний характер.
Білет №17
№1 Регулювання напруги за допомогою установок поздовжньої компенсації
Складова активного і індуктивного удільного опору в розподільчій і живлячий мережах різні:
в розподільчій мережі: r0>x0,
в живлячих (районних) мережах: x0>r0.
У величині втрат напруги ΔU основну роль відіграє перша складова втрат (тобто Р·r)
При зміненні перетину проводу F можна змінити значення r0 і втрат. Тому в розподільчих мережах вибраний за навантаженням перетин проводу повинен перевірятися за припустимою втратою напруги ΔUдоп
В живлячих мережах навпаки : x0>r0 тому втрати напруги ΔU мало залежать від F, тобто збільшення перетину проводу в таких мережах для зменшення ΔU недоцільно.
Для зменшення втрат напруги зменшують х (індуктивний опір) лінії шляхом включення послідовно в лінію ємністості (батареї статичних конденсаторів - БСК).
УПК – установка повздовжньої компенсації.
Таке включення ємності називається повздовжньою компенсацією, а пристрій для її реалізації – установкою повздовжньої компенсації (УПК).
Включення в розсічення ліній xK частково компесує (зменшує) індуктивний опір ліній xЛ. А результуюче х буде дорівнювати:
.
В лінії без УПК повздовжня складова падіння напруги ΔU без УПК:
,
при увімкненому УПК:
Як правило використовують часткову компенсацію (недокомпенсацію), тобто Xk<Xл із-за можливості резонансу при Xk=Xл .
УПК застосовують не тільки для покращення режимів напруги, але і для підвищення пропускної здатності лінії.
Основні характеристики УПК:
1 - тут Xk нерегульоване,
2 - зміни Xk – можна змінити дискретно (неплавне регулювання),
3 - тільки часткова компенсація,
4 - регулювання тільки в одну сторону.
№2 Ітераційний розрахунок усталеного режиму електричної мережі згідно контурної моделі
Ітараційний розрахунок робочого режиму ел. системи з використанням КР(коефіцієнт розподілу).
Мат. апарат. методу КР орієнтований на визначенння струморозподілу в гілках розрахункової схеми ел системи в залежності від режиму заданих струмів навантаження.
Але так не можна точно визначити розподіл потужності за ділянками розрахункової схеми.
Коли навантаження споживачів представленні фіксованими значеннями активної і реактивної потужності, що споживається з мережі.
1. Визнач. основний потокорозподіл по всіх гілках.
2. Вважаємо всі напргуи вузлів однаковими і рівними номінальним.
3. Визнач. втрати потужності на ділянках.
4. Втрати потужності представляємо у вигляді фіктивних навантаженнь (половинами на вузли).
5. Розрах потокорозподіл від втрат і накладаємо його на основний потокорозподіл.
6. За законом Ома уточнюється режим напруги в вузлах схеми.
7. Перевіряємо збіждність ітераційного процесу.
Білет 18
№1

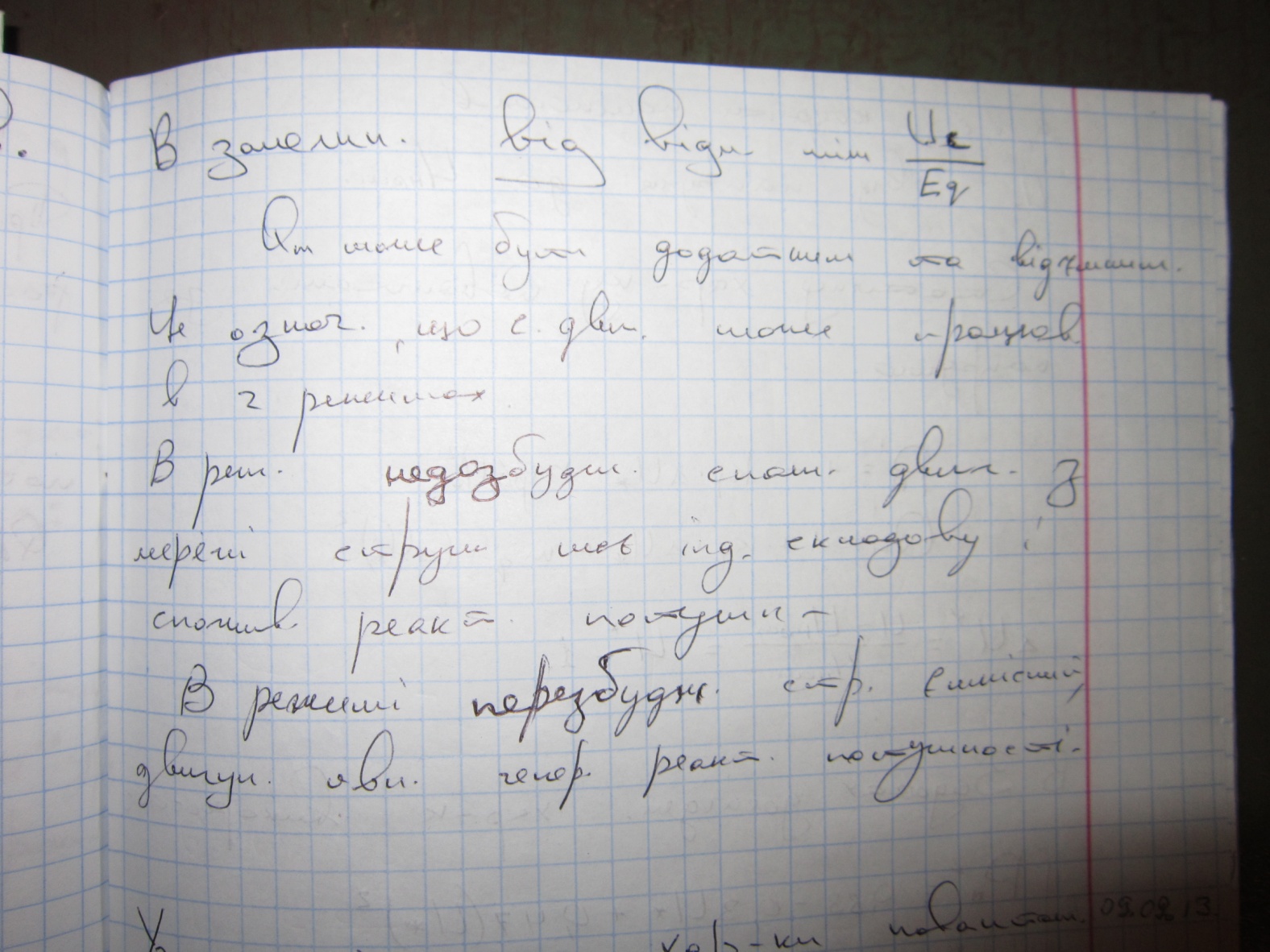

Моделювання

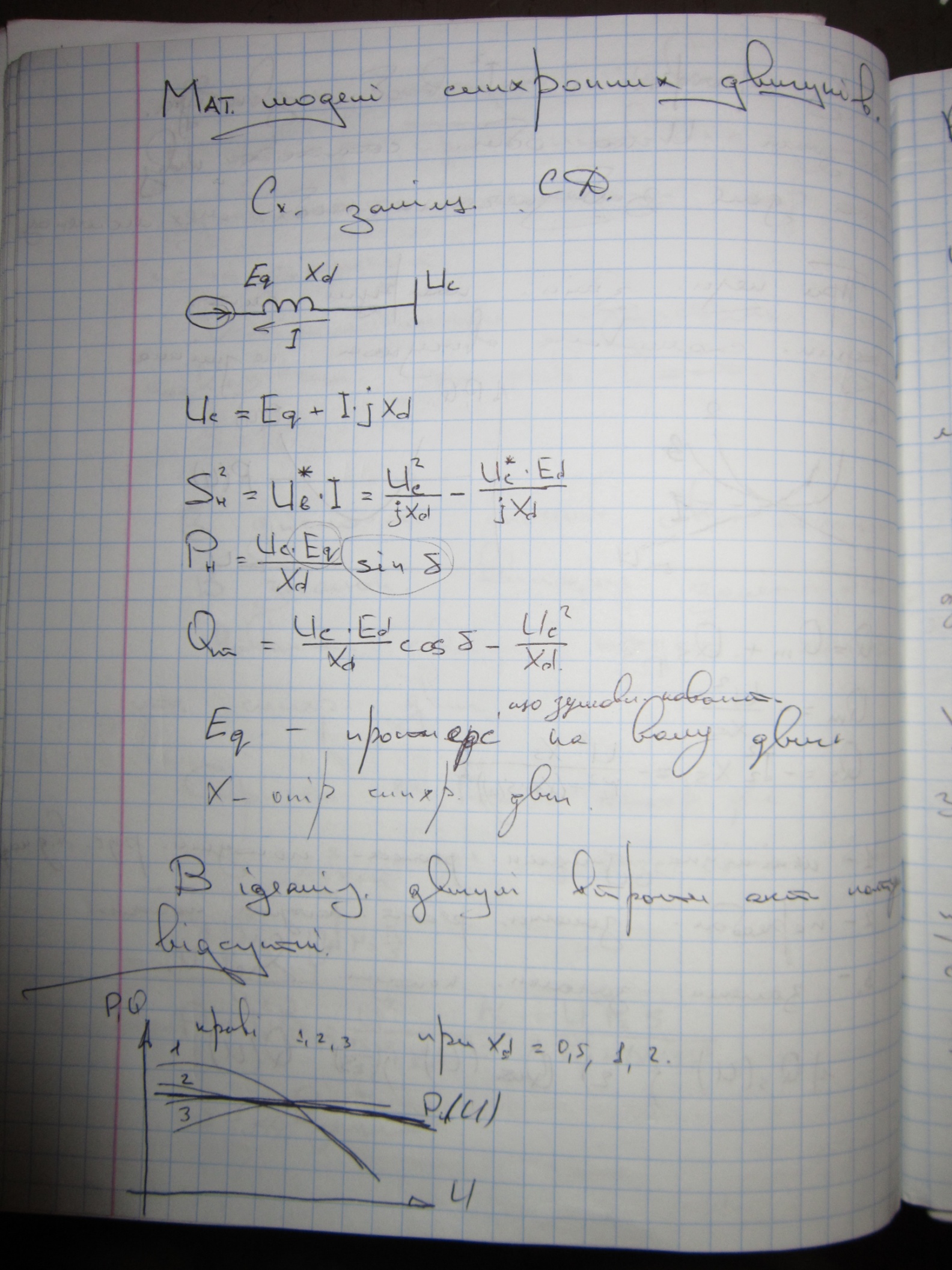

синхронного двигуна в задачах розрахунків
електричних мереж

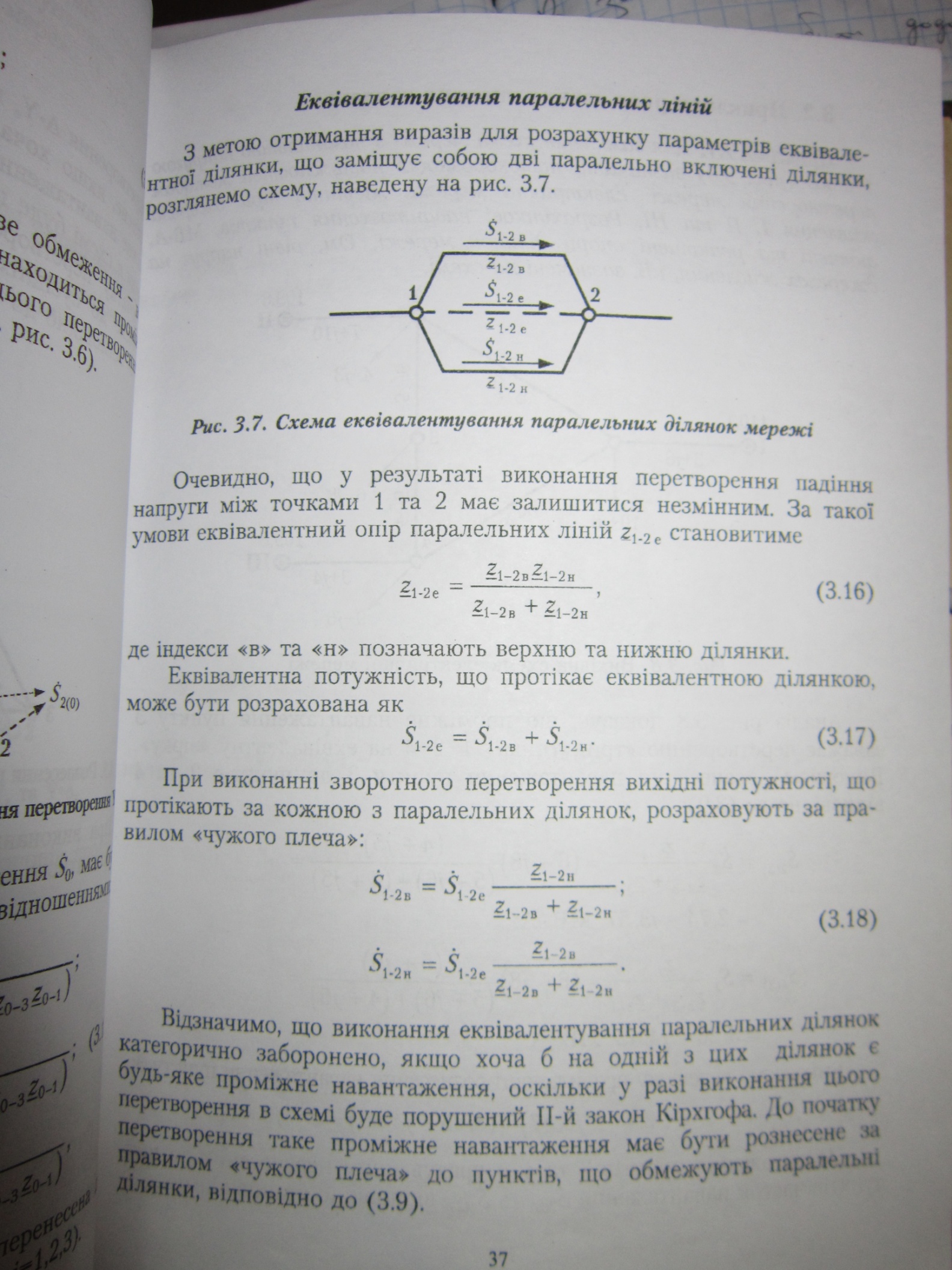

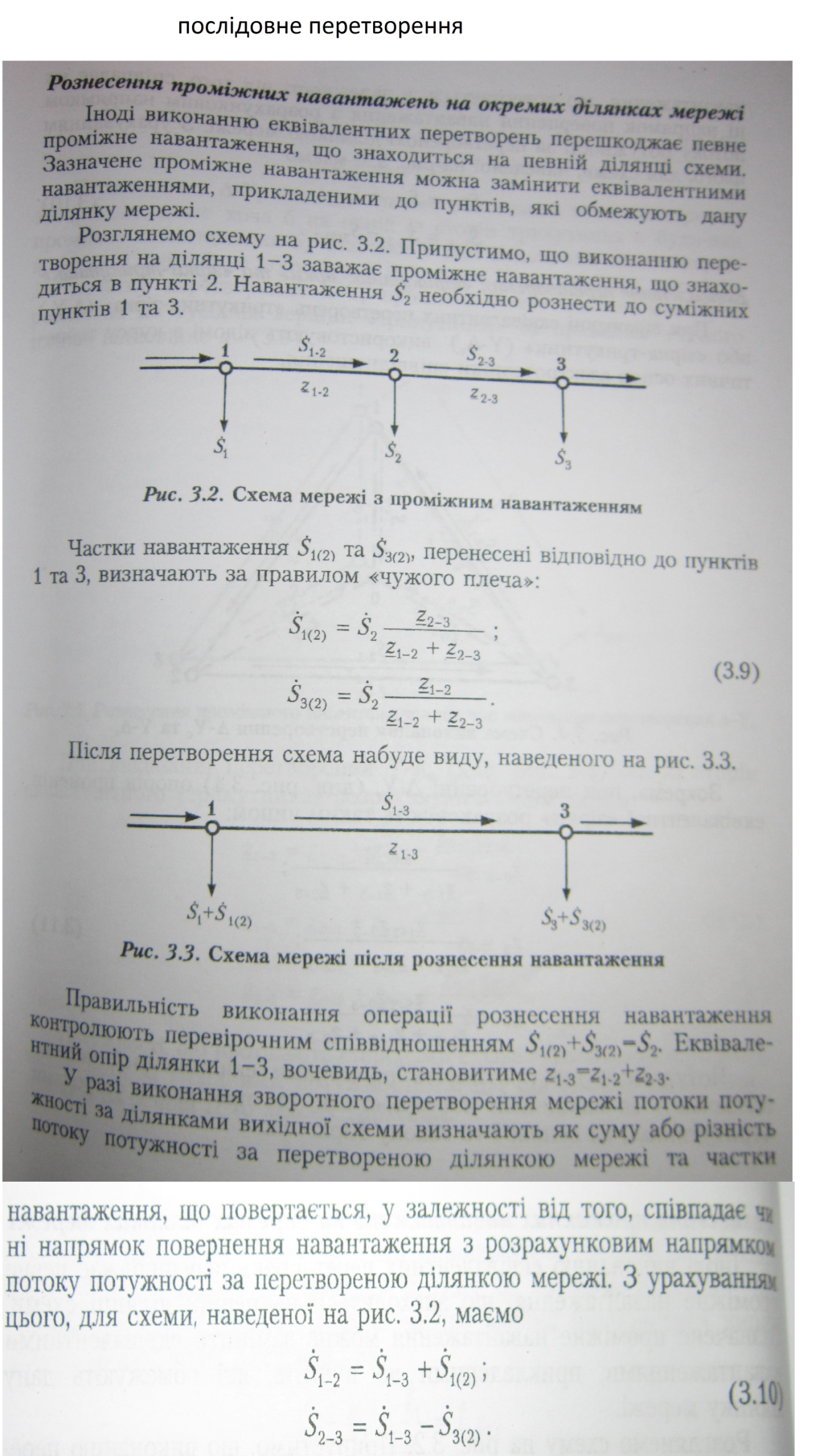

№2 Еквівалентне перетворення послідовно та паралельно включених ділянок ел. мережі
Білет 19
№1

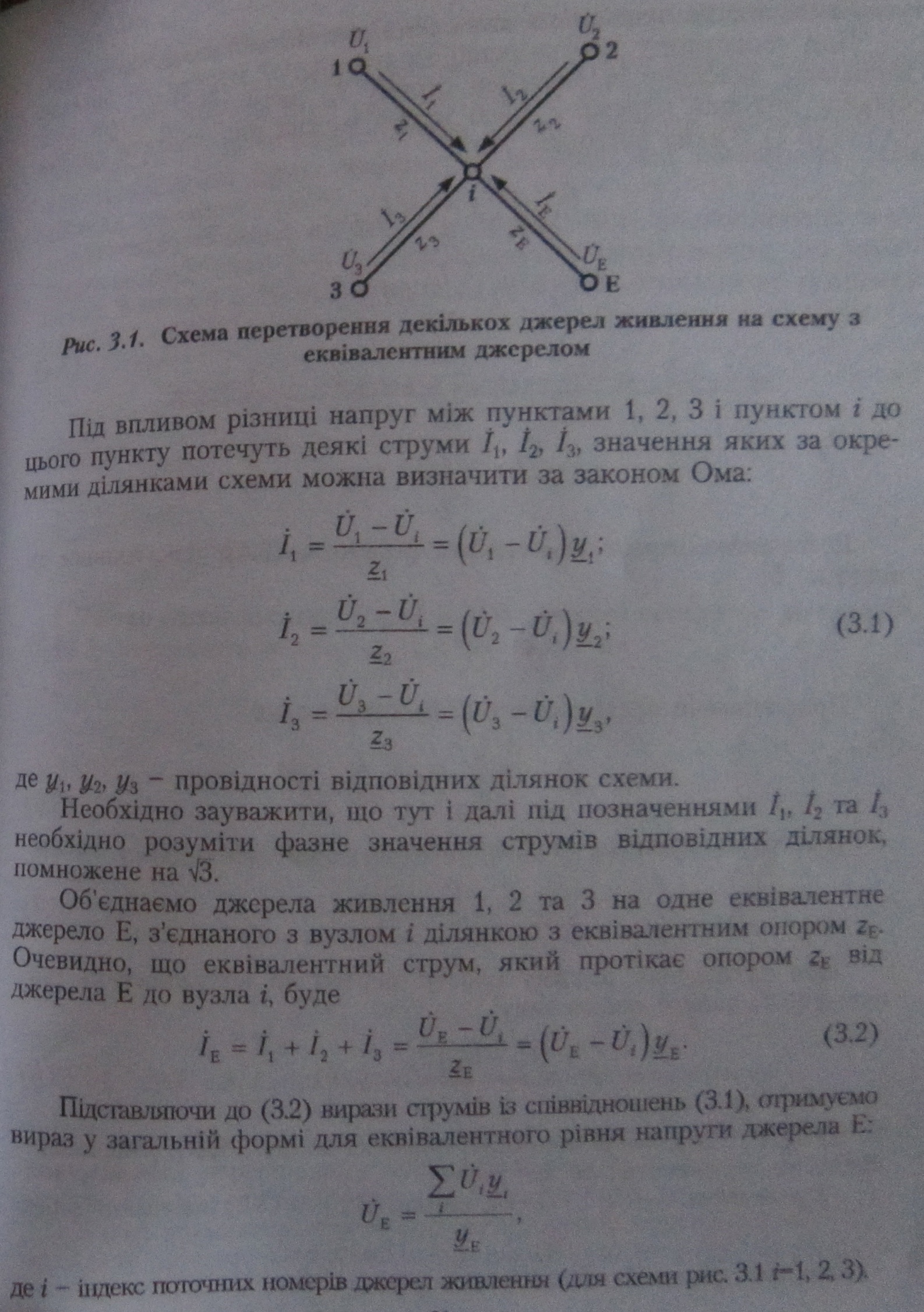

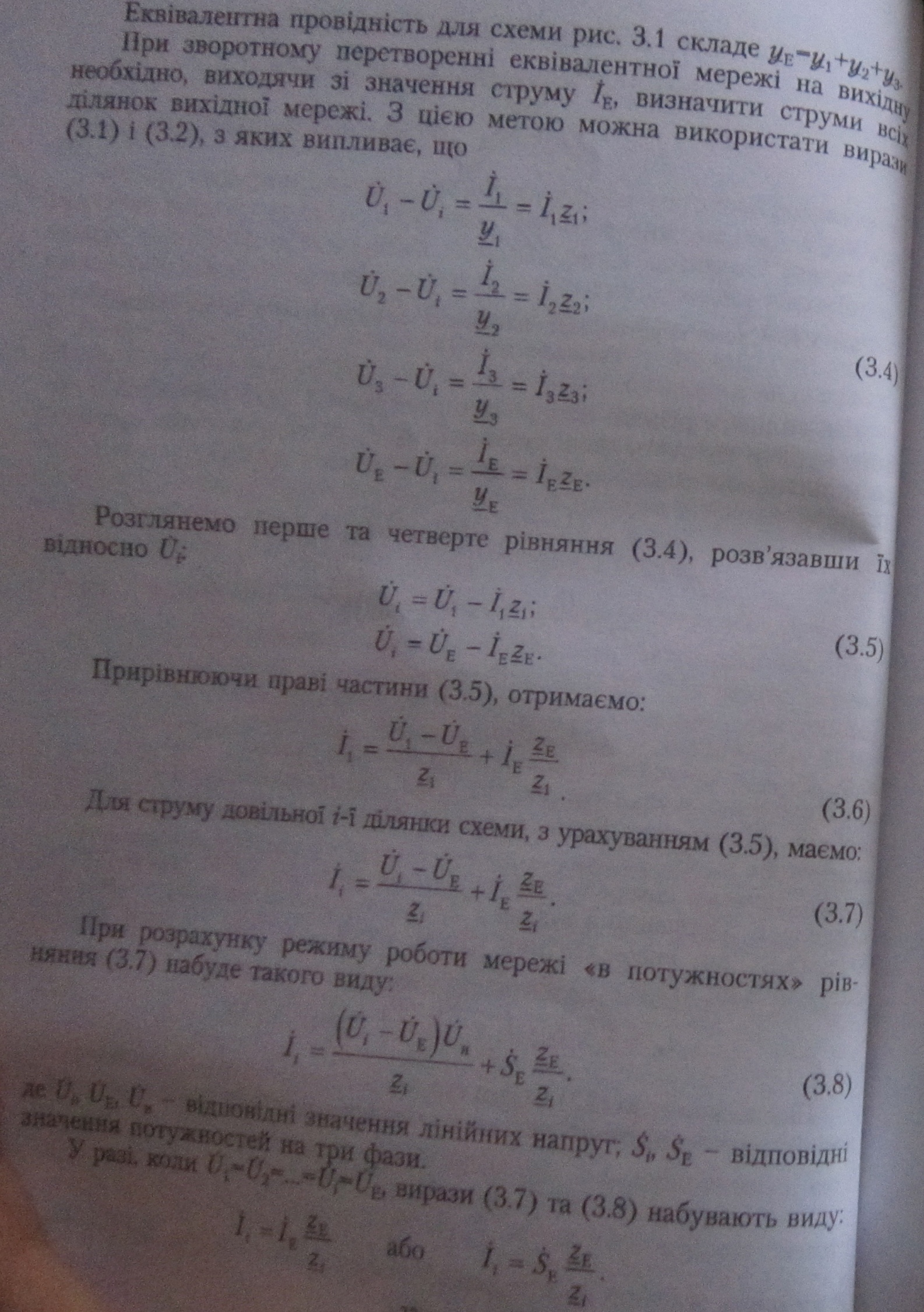

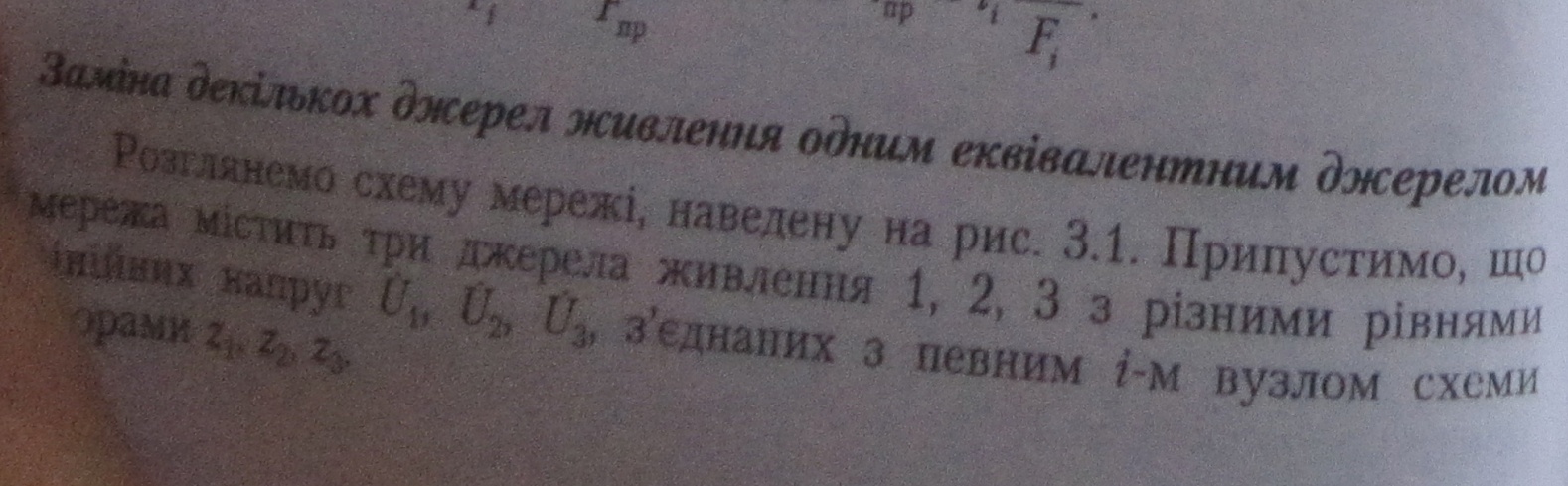

Розрахунок
еквівалентного джерела напруги шляхом
заміни декількох заданих
№2 Розрахунок усталеного режиму електричної мережі згідно контурної моделі
1. В схемі ел. мережі виділяють дерево й хорди, замикання яких призводить до утв. замкненого контуру.
2. Для кожного пункту розрах. власні й взаємні опори.
3. Почергово всі незал. вузли замін. на одиничне навантаження, решта "0".
3. Форм. і розв. система контурних р-нь.
4. Визначаємо КЗ.
Пункти 2 і 4 виконуються стільки разів, скільки в нас незалежних вузлів.
Білет №20
№1 Регулювання напруги в мережі за допомогою ВДТ з поздовжнім та поперечним регулюванням
Регул. потокорозподілу з допомогою вольтододаткових трансформаторыв (ВДТ).
В сучасних ел. мережах до 110 кВ
ВДТ - основний засіб ругл. напруги.
У замкнутих мережах надвисокої напруги вик. для підвищення стійкості режимів роботи мереж нижчих напруг поеднуваних зв`язками за допомогою силових трансформаторорів.
ВДТ скл. з послідовної обмотки, яка вмикається в перезіх лінії і в ній рег. напруга. За місцем встановлення ВДТ з допомгою послідовної обмотки ств. неустійка напруги Епот. Послідовна обм. отр. живл. або від осн трансф.*********
Для напруг >= 330 кВ, застосов. автотрансформатор.
У кожного ВДТ розрізн. власну (Sвл) і прохідну потужність (Sпр).
Sпр - потужність лінії, яка прох. через послідовну обмотку ВДТ.
Sвл - від надбавки.
Sвл/Sпр=*******= Евдт/100%
ВДТ виготовляються з можл. рег 10% l`п +-10%.
За допомогою ВДТ можна змінювати напругу на виході з ВДТ.
ВДТ:
-> поздовжне рег.
-> поперечне рег.
-> змішане рег.(поздовжне і поперечне)
№2 Перетворення зірки в еквівалентний трикутник
Метод
еквівалентних перетворень грунтується на
послідовних спрощеннях схеми: перетворення
послідовного і паралельного з’єднання,
перетворення трикутника до зірки та
інше. Саме цей метод найчастіше
використовується на практиці як найбільш
простий. Тільки у випадку, коли не
вдається одержати просте рішення цим
методом, переходять до інших, більш
складних методів.
Перетворення
з’єднання “зірка – трикутник” і
“трикутник – зірка”
З’єднання
трьох опорів, які створюють сторони
трикутника - з’єднання «трикутник»,
а з’єднання трьох опорів, що має вигляд
три-променевої зірки називають з’єднання
«зірка».
Наведені
схеми “зірки” і “трикутника” мають
еквівалентні характеристики за
струмами ІA,
ІB, ІC і
напругами UAB, UAC, UBC щодо
вузлів A,
B, C, якщо
значення опорів однієї схеми пов’язані
наведеними нижче співвідношеннями зі
значеннями опорів іншої схеми.
RA=RAB·RAC/(RAB+RAC+RBC) |
RAB=RA+RB+RA·RB/RC |
RB=RAB·RBC/(RAB+RAC+RBC) |
RAC=RA+RC+RA·RC/RB |
RC=RAC·RBC/(RAB+RAC+RBC) |
RBC=RB+RC+RB·RC/RA |
Білет №21
1.
Регули́рование напряже́ния трансформа́тора — изменение числа витков обмотки трансформатора. Применяется для поддержания нормального уровня напряжения у потребителей электроэнергии.
Большинство трансформаторов[каких?] оборудовано некоторыми приспособлениями для настройки коэффициента трансформации путём добавления или отключения числа витков.
Настройка может производиться с помощью переключателя числа витков трансформатора под нагрузкой либо путём выбора положения болтового соединения при обесточенном и заземлённом трансформаторе.
Степень сложности системы с переключателем числа витков определяется той частотой, с которой надо переключать витки, а также размерами и ответственностью трансформатора.
В
зависимости от нагрузки электрической
сети меняется её напряжение. Для
нормальной работы электроприёмников
потребителей необходимо, чтобы напряжение
не отклонялось от заданного уровня
больше допустимых пределов, в связи с
чем применяются различные способы
регулирования напряжения в сети. Одним
из способов является изменение соотношения
числа витков обмоток первичной и
вторичной цепи трансформатора
(коэффициента трансформации), так как
В зависимости от того, происходит это во время работы трансформатора или после его отключения от сети, различают «переключение без возбуждения» (ПБВ) и «регулирование под нагрузкой» (РПН). И в том и в другом случае обмотки трансформатора выполняются с ответвлениями, переключаясь между которыми, можно изменить коэффициент трансформации трансформатора.
