Контрольные вопросы

1. Как влияют низкие температуры на разрывную нагрузку и разрыв­ ное удлинение тканей различного сырьевого состава?

2. Как изменяются несминаемость, изгибоустойчивость текстильных полотен под действием низких температур?

5.4. Изменение внешнего вида швейных изделий с утеплителем

В процессе эксплуатации швейных изделий, изготовленных с применением синтетических утеплителей, наблюдается загрязне­ние лицевой и внутренней сторон одежды волокнами утеплителя, обусловленное перемещением волокон утеплителя в структуре пакета. Это явление получило название миграции волокон утепли­теля и представляет собой скрытый порок, проявляющийся при эксплуатации изделий. Миграция волокон утеплителя характерна для утеплителей из синтетических волокон и возможна в одежде, изготовленной с использованием полушерстяного ватина, если в нем содержатся мертвый волос, грубая и полугрубая шерсть. При­чинами миграции волокон утеплителя являются [6]:

наличие свободных, незакрепленных волокон в структуре утеп­лителя;

перемещение соприкасающихся составляющих (основной тка­ни, утеплителя и подкладочной ткани) пакета материалов отно­сительно друг друга в процессе эксплуатации;

наличие в основном и подкладочном материалах большого ко­личества пор, диаметр которых превышает диаметр волокон утеп­лителя. Определение миграции волокон утеплителя проводят по ГОСТ 26464—85 «Полотна нетканые. Метод определения мигра­ции волокон». Однако этот метод не позволяет получать данные, адекватные реальному процессу миграции волокон. Поэтому в работе [7] предложено для оценки миграции волокон использо­вать прибор «Пиллестер» фирмы JGJ (Великобритания), кото­рый в мировой практике применяется для оценки пиллингуемо-сти.

Оценку миграции производят визуально по количеству высту­пивших на поверхность пакета материалов волокон и их взаимно­му расположению. Рекомендована система из пяти степеней миг­рации:

260

1. — миграция отсутствует;

1. — миграция незначительная — проникновение частично и полностью двух-трех волокон по всей поверхности пробы;

2. — миграция слабая — проникновение отдельных волокон;

2. — миграция заметная — проникновение множества волокон с образованием мелких скоплений;

3. — миграция интенсивная — проникновение множества воло­ кон с образованием крупных скоплений и закатыванием в шари­ ки или косицы.

Сущность предложенной методики заключается в следующем. Из утеплителя выкраивают пробы размером 150x170 мм, а из основной и подкладочной тканей — размером 170x210 мм. Трех­слойный пакет материалов формируют, располагая утеплитель между основной и подкладочной тканью, огибая его по всем сре­зам и приметывая ручными стежками. При подготовке двухслой­ного пакета утеплитель накладывают на основную или подкла­дочную ткань и, огибая его по срезам, наметывают ручными стеж­ками основную или подкладочную ткань. Пробы надевают на ре­зиновые трубки прибора «Пиллестер» и закрепляют со всех сто­рон машинным или ручным способом. Подготовленные таким об­разом пробы подвергают в камере прибора неориентированным многократным воздействиям трения и соударения проб об обклеен­ные пробковым листом стенки камеры и друг о друга; параметры «Пиллестера» приведены далее. Перед испытанием поверхность про­бы очищают щеткой.

Параметры «Пиллестера» для оценки миграции волокон

Частота вращения, мин"¹ 60 ± 2

Количество проб в камере, шт 2

Продолжительность испытания до первого осмотра, ч 2

Общая продолжительность испытания, ч 4

Оценку миграции волокон производят после двух и четырех часов испытания в камере прибора по пятибалльной системе. За конечный результат принимают наихудший.

Интенсивность процесса миграции волокон утеплителя зави­сит от волокнистого состава, процентного содержания лавсано­вых, вискозных, нитроновых и других волокон, способа произ­водства утеплителей (иглопробивного, холстопрошивного и клее­вого), структуры, вида отделки, сырьевого состава основной и подкладочной тканей, формирующих пакет материалов.

Миграция волокон утеплителя наблюдается как через ткань верха, так и через ткань подкладки. На рис. 7 в виде графика Показано распределение степени миграции волокон через основ­ную 1 и подкладочную 2 ткань. Наиболее интенсивная миграция волокон всех видов утеплителя происходит через подкладочную ткань.

261

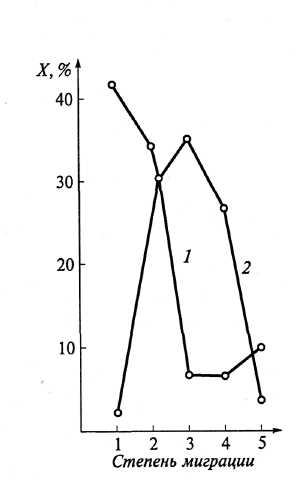

Рис. 7. Степень миграции

волокон утеплителя через

основную ткань верха (/)

и ткань подкладки (2)

Наибольшая миграция волокон на­блюдается в пакетах с утеплителем из лавсановых волокон (ВЛс — 100 %), полученных иглопробивным способом. При использовании этого утеплителя в пакете с подкладочной тканью из кап­роновых нитей через нее наблюдается интенсивная миграция волокон с зака­тыванием их в шарики; меньшая миг­рация наблюдается через подкладочные ткани из вискозных или вискозно-аце-татных нитей. Интенсивная миграция волокон наблюдается через покровные ткани с отделкой «лаке», меньшая — через плащевые полушерстяные ткани и вообще отсутствует в пакетах с при­менением плащевых тканей из капро­новых нитей с пленочным покрытием. Применение в пакете материалов утеп­лителя холстопрошивного способа про­изводства (ВЛс — 100 %) вызывает наи­более интенсивную миграцию волокон, поэтому он не рекомендуется для ис­пользования в одежде. Практически от­сутствует миграция волокон у клееных объемных утеплителей, содержащих 100 % ВЛс или 50 % ВЛс + 50 % ВНитр. Это явление объясняется закреплением волокон утеплителя в его структуре, по прочности превышающей усилия, возникающие при переме­щении утеплителя между основной и подкладочной тканью при эксплуатации швейных изделий. Меньшую миграцию волокон имеют иглопробивные и холстопрошивные полушерстяные утеп­лители.

При изготовлении спортивных курток, межсезонных пальто из плащевых тканей с отделкой «лаке» и плащевых хлопкополиэ-фирных тканей рекомендуются клееные объемные полотна, а в качестве подкладки — ткани из капроновых нитей. Иглопробив­ные и холстопрошивные утеплители, содержащие 100 % ВНитр, рекомендуется применять в пакете с основной тканью из поли­эфирных нитей с отделкой «лаке», плащевой из капроновых ни­тей с пленочным покрытием, плащевой полушерстяной и под­кладочной тканью из вискозно-ацетатных нитей.

Иглопробивные утеплители, содержащие 100 % ВЛс, рекомен­дуется применять в пакете с основной тканью из плащевых или курточных тканей из капроновых нитей с пленочным покрытием-При использовании ткани с отделкой «лаке» в качестве основной рекомендуется между основной тканью и утеплителем применять

262

нетканое полотно поверхностной плотностью 30 г/м² и 65 г/м², способствующее уменьшению миграции волокон. В качестве под­кладки рекомендуются ткани из вискозных или вискозно-ацетат­ных нитей, а также из вискозных нитей в основе и полиэфирных текстурированных нитей в утке. Предотвращает миграцию воло­кон утеплителя через подкладку использование в пакете материа­лов полушерстяной подкладочной ткани.

При изготовлении изделий детского ассортимента (курток, комбинезонов) из плащевых тканей с пленочным покрытием, полушерстяных, темных расцветок в качестве утеплителя реко­мендуются холстопрошивные ватины, а в качестве подкладки — ткани из вискозных нитей в основе и в утке.

Конфекционирование пакета материалов с учетом изложен­ных рекомендаций способствует повышению качества швейных изделий, изготовленных с применением утеплителей, и умень­шает миграцию их волокон на лицевую и внутреннюю поверхно­сти изделий.
