Таблица 2.21 Разрывная нагрузка костюмных тканей (размеры полоски 50 х 100 мм)

Группа тканей	Минимально допускаемые нормы разрывной нагрузки, Н, при поверхностной плотности, г/м2
	менее 250		от 250 до 310		более 310
	по основе	по утку	по основе	по утку	по основе	по утку
Камвольные чистошерс­тяные	343	196	343	245	392	294
Камвольные полушерс­тяные (смешанные) с вискозным и медноам-миачным волокном и нитями	343	245	441	294	441	294
Камвольные полушерс­тяные (смешанные) с синтетическими во­локнами и нитями и трехволоконные	392	294	441	343	553	441
Тонкосуконные чисто­шерстяные	176	256	215	176	245	196
Тонкосуконные полу­шерстяные (смешан­ные) с вискозным, мед-ноаммиачным волокном, а также с хлопчатобу­мажной пряжей	196	176	245	196	294	245
Тонкосуконные полу­шерстяные (смешан­ные) с синтетическими волокнами и нитями и трехволоконные	294	245	343	245	343	245

сочетании с хлопчатобумажной пряжей, удлинение при разрыве по основе и по утку должно быть не менее 12%. Допускаемые отклонения по поверхностной плотности и плотности ткани долж­ны соответствовать требованиям ГОСТ 10641—88. Усадка ткани после замачивания в воде должна быть, %, не более: по основе — 3,5; по утку — 2; для тканей рыхлой структуры — соответственно 5 и 2. В камвольных тканях пиллинг не допускается, а в тонкосу­конных — слабый по образцу.

Содержание остаточного жира во всех костюмных тканях не должно превышать 1,5%. В чистошерстяных тканях допускается

86

содержание других волокон не более 5 % от массы тканей, вве­денных в них только в целях получения внешнего эффекта. Полу­шерстяные ткани должны содержать шерстяного волокна не ме­нее 20 %.

Эргономические требования к материалам для костюмов диф­ференцированы в зависимости от сезона их использования. К ма­териалам для летних костюмов предъявляют более жесткие эрго­номические требования, чем к материалам для костюмов, входя­щих в комплект демисезонной и зимней одежды. Летние костюмы изготавливают без подкладки или с очень легкой подкладкой. Поэтому эти материалы должны обеспечивать некоторую тепло­изоляцию, обладать определенными показателями воздухопрони­цаемости, гигроскопичности и влагопроницаемости. В табл. 2.22 приведены значения некоторых свойств тканей, обеспечивающих выполнение эргономических требований [10].

В материалах для летних костюмов допускается содержание синтетических и ацетатных волокон не более 50 %. В материалах для зимних костюмов для взрослых допускается использование синтетических волокон.

Камвольные костюмные ткани могут быть чистошерстяными и полушерстяными, гладкокрашеными и пестроткаными. Камволь­ные ткани имеют четко выраженный рисунок переплетения. Ос­нова, а в большинстве случаев и уток этих тканей состоит из крученой пряжи линейной плотностью 15,7 тексх2; 19,2 тексх2; 22,2 тексх2; 31,3 тексх2. При изготовлении полушерстяных тка­ней наряду со смешанной крученой пряжей используется пряжа с подкруткой вискозных комплексных нитей линейной плотности 16,6 текс в количестве не более 35 % массы нити, а также капро­новые нити линейной плотностью 6,6 текс. Поверхностная плот­ность камвольных костюмных тканей составляет 220...340 г/м², линейное заполнение — 70...90%, а наиболее высококачествен­ных тканей достигает 100... 110 %. Эти ткани отвечают технологи­ческим требованиям, но они имеют склонность к выпадению ни­тей из срезов деталей, а ткани, выработанные с высоким запол-

Таблица 2.22 Показатели эргономичности материалов для костюмов

Показатель	Костюмные материалы
	для зимней одежды	для летней одежды
Воздухопроницаемость, дм3/(м2-с), не менее	100	150
Паропроницаемость, г/(м2-ч), не менее	40	40
Влажность нормальная, %	7... 13	Не менее 7

87

нением, могут прорубаться иглой. Классическими камвольными костюмными тканями являются крепы, бостон, трико.

Крепы вырабатывают из тонкой крученой пряжи по основе и по утку, линейной плотностью 15,6 тексх2, 19,2 тексх2 или 22,2 текс х 2 креповой крутки, саржевым, креповым или атласным пе­реплетением с большой плотностью. Они могут быть чистошер­стяными или полушерстяными с поверхностной плотностью 300... 340 г/м². Окрашивают крепы чаще всего в черный цвет, при­меняют для мужских костюмов, предназначенных для торжествен­ных случаев.

Бостон — чистошерстяная ткань, гладкокрашеная из крученой пряжи линейной плотностью 31,2 тексх2, переплетение сарже­вое, поверхностная плотность 340 г/м².

Трико — пестротканая костюмная ткань. Рисунок создается либо благодаря цветным просновкам, либо цветным нитям в основе и в утке, либо ткацкому рисунку продольных полосок из мелкоузорча­тых комбинированных переплетений, либо сочетанием переплете­ния и узора разных по цвету нитей (ткани в полоску, клетку).

Тонкосуконные костюмные ткани выпускают только полушер­стяными. Вырабатывают их в основном из однониточной пряжи линейной плотностью 50... 125 текс и реже — из крученой. Ис­пользуют двух- и трехкомпонентные смеси волокон, а также шер­стяную пряжу, скрученную с вискозными и капроновыми комп­лексными нитями. Двухкомпонентные смеси содержат чаще всего шерстяное волокно и синтетическое или искусственное волокно. Трехкомпонентные смеси включают в себя, как правило, шерсть, вискозу и синтетическое волокно (полиэфирное или полиакрил-нитрильное). Поверхностная плотность этих тканей до 380 г/м². Типичными тонкосуконными костюмными тканями являются сук­на, твид, трико, шевиоты.

Сукна — однослойные ткани полотняного переплетения, реже саржевого, сильно увалянные, с войлокообразующим застилом, закрывающим переплетение и делающим поверхность матовой. Вырабатывают их из тонкой, полутонкой и полугрубой шерсти, линейная плотность пряжи 84... 165 текс.

Твид — ткань мягкой, рыхлой структуры, вырабатывают из аппаратной тонкой пряжи фасонной куртки. Ткань имеет узорча­тую рельефную поверхность.

Трико суконное так же, как и камвольное, имеет на лицевой поверхности рисунок, образованный пестротканым способом или мелкоузорчатым переплетением.

Шевиоты могут быть суконными и камвольными, их выраба­тывают саржевым переплетением, гладкокрашеными, но в отли­чие от камвольных на поверхности шевиотов суконных отсутству­ет четко выраженный диагоналевый рубчик. Характеристика не­которых шерстяных тканей приведена в табл. 2.23.

Для женских костюмов используют чистошерстяные ткани с жак­кардовыми двухцветными рисунками, многоцветные твиды, флане­ли, двусторонние ткани с контрастным решением сторон (по коло­риту, цвету, волокну), а также камвольные пестроткани с мозаич­ным эффектом поверхности, ткани с эффектом стягивания поверх­ности, полученной за счет вложения разноусадочных волокон, пряж разной линейной плотности и с мелким ткацким рисунком.

Мужские костюмы классического стиля изготавливают: из чи­стошерстяных камвольных тканей с мягким туше, уплощенной структуры, тонких легких и смесовых тканей с ткацкими рисун­ками «шеврон» (елочка) и эффектом шанжан; тонкосуконных жаккардовых тканей; мягких ложноодноцветных пестротканей (тви­ды, ткани атласного переплетения, ткани с очень сухим туше).

Хлопчатобумажные ткани. Для костюмов хлопчато-бумажные ткани представлены в одежной и ворсовой группах. Ткани одежной группы для костюмов выпускаются гладкокрашеными, меланже­выми и меланжево-пестроткаными. Их вырабатывают из однони­точной пряжи линейной плотностью 20... 60 текс и крученой ли­нейной плотностью 18,5 текс х 2 — 25 текс х 2. Ткани многих арти­кулов вырабатывают из смешанной пряжи с содержанием хими­ческих волокон. Они выпускаются с высоким заполнением по осно­ве 60... 100%, по утку — 40...80%.

Классическими тканями являются диагональ, коверкот, мо­лескин, трико.

Диагональ более тяжелая ткань, поэтому ее применяют для паль­то, плащей.

Молескин — плотная, прочная, мягкая ткань с гладкой поверх­ностью. Вырабатывают из кардной пряжи линейной плотностью 20, 25 или 29,4 текс — по основе и 20; 29,4 и 41,7 текс — по утку. В основном выпускается гладкокрашеным, темных цветов. Поверх­ностная плотность 200...350 г/м².

Трико — ткань комбинированного переплетения, пестротканая или меланжевая. Вырабатывают из кардной однониточной или крученой пряжи. Характерной особенностью тканей типа трико является наличие цветных просновок. Поверхностная плотность 230...270 г/м².

Коверкот — ткань диагоналевого переплетения или переплете­ния «усиленный атлас» из крученой двухцветной пряжи линей­ной плотностью 18,5 текс х 2 по основе и одноцветной пряжи ли­нейной плотностью 26,3 текс в утке.

Для изготовления костюмов применяются также джинсовая ткань, вельвет-корд и вельвет-рубчик. Их характеристика приве­дена в табл. 2.23.

В табл. 2.24 представлены нормативные значения показателей физико-механических свойств некоторых костюмных хлопчатобу­мажных тканей.

89

о

Таблица 2.23

	Характеристика		костюмных тканей
Наименование ткани	Поверхно­стная плот­ность, г/м2	Линейная плотность пряжи, текс		Плотность (количество нитей на 100 мм)		Содержание шерстяного волокна, %	Состав смеси
		основа	уток	по основе	по утку
Креп костюмный	341	19x2	19x2	500	315	100	ВШрс
Костюмная «Галактика»	305	19x2 19x2+ 2,2 НК	19x2	443	313	99	ВШрс, НК
Трико костюмное	300	42+ 15,6 НК	68	276	157	51	ВШрс, НК
Джинсовая	412	42+ 21 Прх/б	25x2 Пр. х/б	445	240	21	ВШрс, ВХл
Костюмная	235	22 х 2	22x2	297	216	29	ВШрс, ВЛс
Ткань костюмная	271	42+ 16,6 НВис	68	231	170	58	ВШрс, ВК, ВНитр
Костюмная «Твид»	378	72x2	72x2	115	108	28	ВШрс, ВНитр
Молескин тонкий гладкокрашеный	291	25 БД	35,2	408	393	—	ВХл
Ткань костюмная	252	18,5x2	30	380	265	—	ВХл - 33 % ВПэф

Трико костюмное	270	50	50	296	181	—	То же 1
Костюмная	272	22x2 19x2	22x2	300	270	64	ВШрс, ВПэф, НАц
Костюмная	255	25x2 25+ 16,6 НВис	25x2	252	240	43	ВШрс, ВПэф
Костюмная «Гротеск»	243	22,2x2	22,2x2	322	202	45	ВШрс, ВНитр
Костюмная	260	21,2x2	42	358	262	100	ВШрс
Сукно меланжевое	290	40 БД	20 БД	282	360	—	ВХл- 15% ВВис
Ткань джинсовая «Филлипок»	255	20 БД	20 БД	276	160	—	ВХл - 33 % ВПэф
Ткань костюмная «Смерич-ка»	204	130	11x2	283	203	—	ВПэф, ВВис

1

ЧО

Табл и ца 2.24 Показатели физико-мсханичсских свойств хлопчатобумажных костюмных тканей (ГОСТ 21790—76)

Актуальными хлопчатобумажными тканями для костюмов по-прежнему остаются джинсовые ткани, а также плотные формоус-тойчивые полотна в пестротканом или, в классическом гладкок­рашеном оформлении.

Для молодежных комплектов, курток, брюк выпускаются формоустойчивые полотна «Зимний хлопок», довольно плот­ные ткани различных ткацких переплетений и поверхностной плотности, в том числе и двухслойные, с разнообразными по­верхностными эффектами. Перспективны также костюмное три­ко в пестротканом оформлении, имитирующие джинсовые структуры.

Ткани из химических волокон. Костюмные ткани из химических волокон представлены в ассортименте шелковых тканей (группа 8). Эти ткани вырабатываются по основе и утку из смеси поли­эфирного и вискозного волокна или смеси полиэфирного, поли-акрилнитрильного и вискозного волокна. По показателям физи­ко-механических свойств они должны соответствовать нормам, приведенным ниже.

Нормативные показатели физико-механических свойств костюмных тканей из химических волокон (ГОСТ 23559—89)

Поверхностная плотность, г/м² 200...300

Разрывная нагрузка, Н, полоски размерами 50 х 100 мм, не менее:

по основе 441

по утку 343

Удлинение по утку, %, не менее 15

Стойкость к истиранию, циклы, не менее 2 000

Пиллингуемость, число пиллей на 10 см² Не допускается

Несминаемость, %, не менее 60

Усадка после стирки, % не более:

по основе 3,5

по утку 2

Воздухопроницаемость, дм³/(м²-с), не менее 50

Ткани из химических волокон относятся к подгруппе гладьевых тканей. Они зрительно напоминают шерстяное камвольное трико. Вырабатывают их комбинированными переплетениями, гладкокрашеными, меланжевыми, с рисунком в клетку и полос-КУ- Наряду с ними вырабатываются твидоподобные и ткани джин­совых структур.

Для костюмов используются также легкие малосминаемые ткани Из комплексных полиамидных нитей или полиэфирных текстурированных нитей и бикомпонентных нитей с шерстоподобной струк­турой, имеющие в утке пряжу или текстурированные нити. НапРИмер, ткань «Премьера» из полиэфирных крашеных текстури-

93

Наименование ткани, вид отделки	Поверх­ностная плот­ность, г/м2	Линейная плотность, текс, структура пряжи		Плотность(ко­личество нитей на 10 мм)		Разрывная нагрузка, Н, не менее, полоски ткани размером 50 х 100		Стой­кость к истира­нию, циклы, не менее	Усадка, % не более		Переплете­ние
		основы	утка	по основе	по утку	по основе	по утку		по основе	по утку
Диагональ глад­кокрашеная	212_„	29, ВХл	36, ВХл	388_8	223_7	677	432	2 000	5	2	Саржевое
Диагональ отбе­ленная и гладко­крашеная с от­белкой	255_„	42, ВХл	50, ВХл	318_6	194_7	687	422	2 000	3,5	2	»
Молескин глад­кокрашеный	250_|2	25, ВХл	29, ВХл	293_6	534_18	402	902	3 500	3,5	2	Усилен­ный атлас
Молескин глад­кокрашеный	218_12	25, ВХл	50, ВХл	290.6	612_18	383	726	1500	3,5	2	То же
Сатин-трико гладкокрашеный	230_12	25, ВХл	20, ВХл	328_7	650_20	422	746	2 500	2	2	Комбини­рованное
Ткань «Калнс» гладкокрашеная	281_|4	18,5 тсксх2, ВХл	50, ВХл	457_9	188_б	1059	422	2 500	5	2	Саржевое

рованных нитей 11 текс х 2 в основе и крученой пряжи в утке линейной плотностью 25 текс х 2 из полиэфирных, нитроновых и вискозных крашеных волокон и ткань «Скридис» из нитей элас­тик в основе линейной плотностью 5 текс х 2 и вискозной пряжи в утке линейной плотностью 25 текс х 2.

Льняные ткани. Для летних костюмов используют полульняные ткани. Эти ткани, имеют шероховатую поверхность (типа домо­тканых холстов), часто шерстоподобные, пластичные с добавле­нием цветного непса.

Льняные ткани для костюмов по основным показателям физи­ко-механических свойств должны соответствовать нормам, при­веденным в табл. 2.25.

Ткань (арт. 062127) с содержанием 62 % лавсана применяется для изготовления мужских костюмов, выпускается гладкокрашеной.

Перспективный ассортимент костюмных шерстяных и других тканей формируется за счет выпуска тканей из смешанной пря­жи, чистошерстяной пряжи низкой линейной плотности, сверх­высокой крутки, разнообразных переплетений, в меланжевом оформлении, новой цветовой гамме.

Использование в смешанной пряже 2...4 % лайкры и других ви­дов эластана придает тканям высокую формоустойчивость и не-

Таблица 2.25

Технические требования к льняным костюмным тканям (ГОСТ 15968-87)

сминаемость, но изменяет туше ткани: она становится сухой и жесткой. Шерстяная пряжа сверхвысокой крутки придает тканям эластичность, несминаемость, она остается мягкой, шелковистой, формоустойчивой.

Применение сверхтонкой шерстяной пряжи позволяет изго­тавливать тонкие, но плотные, наполненные ткани. Легкость и особо мягкое туше в сочетании с наполненностью имеют ткани, вырабатываемые из смеси шерсти с кашемиром, шерсти с мохе­ром, шерсти с шелком.

Летние костюмные ткани вырабатывают из смеси льна с шел­ком, хлопка с шерстью. В особо дорогих костюмных тканях вво­дится тончайшая нить золота, которая придает ткани едва замет­ный блеск.

Цветовая гамма костюмных тканей весьма разнообразна. Варь­ируются оттенки базовых цветов (охры желтой и красной, табач­ный, сливовый и т.д.), а также оттенки классических синих и серых цветов.

В тканях меланжевого оформления преобладает многоцветность: сочетание нескольких сближенных цветов. Среди пестротканых рисунков распространены графические полоски, малозаметные клетки, тонкие редкие полосы в одну-две нити из вискозы или полиамида. Применяется также оформление в виде клеток «принц Уэльский», «виши», «оконный переплет», мельчайшей клетки «филь-а-филь».

Показатель	Нормативные значения для костюмных тканей, содержание лавсана, %
	до 33	от 33 до 50	более 50
Поверхностная плотность, г/м2, не более	400	165...300	165 ...300
Усадка после стирки, %, не более: по основе по утку	5 2	3,5 2	2,5 1,5
Воздухопроницаемость, дм3/(м2с), не менее	60	45	45
Стойкость к истиранию, тыс. цик­лов, для тканей переплетений: полотняного мелкоузорчатого и крупноузорча­того	10 7	15 12	15 12
Несминаемость, %, не менее	50	50	55

2.2.2. Трикотажные полотна

Требования, предъявляемые к трикотажным полотнам для из­готовления мужских и женских костюмов, аналогичны требова­ниям к тканям того же назначения. Наибольшую долю в ассорти­менте костюмных полотен составляют двухкомпонентные (шер-столавсановые, шерстонитроновые, шерстовискозные) и трех-компонентные (шерстолавсановискозные, шерстонитронокапро-новые и др.) трикотажные полотна с содержанием в них шер­стяных волокон в пределах 30... 70 %. Кроме того, для изготовле­ния рабочих и летних костюмов используют хлопчатобумажные, хлопколавсановые, вискознолавсановые, хлопкокапроновые и Другие смесовые пряжи и нити. Хорошо зарекомендовали себя трикотажные полотна для костюмов из текстурированных нитей. Костюмы из них отличаются хорошей формоустойчивостью, до­статочно высокими гигиеническими свойствами, износостойко­стью.

В ассортименте полотен для костюмов, жакетов и юбок широ­ко применяются поперечновязаные полотна из различных видов сьрья и разнообразных переплетений. Характеристика основных

94

I

95

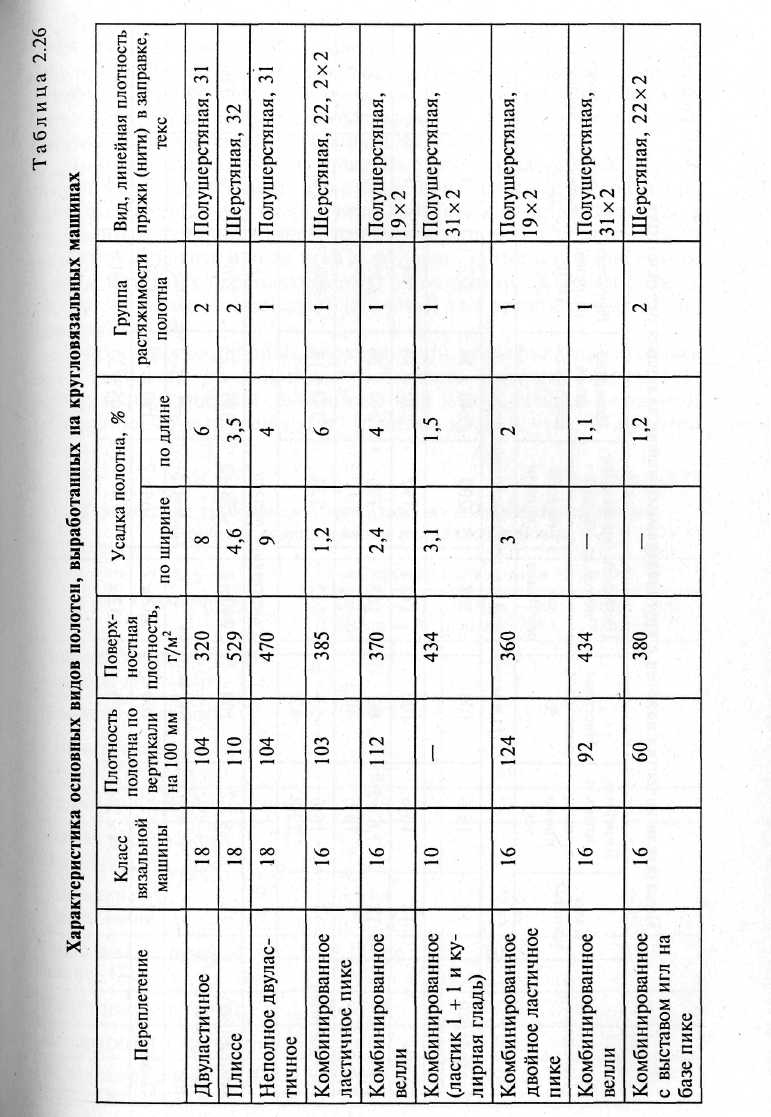

видов трикотажных полотен с кругловязальных машин приведена в табл. 2.26.

Полотна из текстурированных полиэфирных нитей применяют в основном для мужских костюмов, пиджаков, брюк (табл. 2.27).

Полотна из шерстяной и полушерстяной пряжи используют для женских и детских костюмов, жакетов. Для изготовления мужских костюмов и брюк за рубежом получили распростране­ние тканеподобные трикотажные полотна, полученные на ос­нове кулирных переплетений. Фирма «Нова Нит» (Великобри­тания) вырабатывает полотно марки «Клодин», напоминаю­щее по внешнему виду ткань типа габардин, сохранившее при этом все положительные свойства, присущие трикотажным полотнам.

Полотна из высокообъемной полиакрилнитрильной пряжи об­ладают большей прочностью, но имеют низкую формоустойчи-вость и недостаточную гигроскопичность, что необходимо учиты­вать при конструировании и изготовлении изделий.

Широкое применение получила пряжа из смеси 50 % волокон шерсти и 50 % волокон нитрона (гребенная полушерстяная пря­жа). По сравнению с высокообъемной полиакрилнитрильной пря­жей она более упруга, полотна из нее отличаются хорошими гиг­роскопическими свойствами и формоустойчивостью.

За рубежом для производства трикотажных изделий выраба­тывается пряжа Rustie из смеси полиакрилнитрильных волокон (80 %) и шерсти (20 %); пряжа Gandy — полушерстяная из раз­но-усадочных волокон, по внешнему виду напоминающая ан­горскую шерсть; пряжа Burrberris — из смеси полиакрилнитриль­ных волокон с вискозными низкоусадочными, имеющая ворсис­тую поверхность.

Двухкомпонентную высокообъемную пряжу вырабатывают из смеси, %: ВНитр - 50 и ВШрс - 50; куртель — 50 и ВШрс - 50. Трехкомпонентная высокообъемная пряжа содержит, %: ВНитр — 40, ВШрс — 40, ВВис — 20 (низкоусадочные — вискозное и шер­стяное волокно). Нитроношерстяная двухкомпонентная пряжа по сравнению с синтетической пряжей имеет лучшие прочностные свойства, повышенные упругость и формоустойчивость; изделия из нее по своим свойствам близки к шерстяным.

Из высокообъемной чистошерстяной пряжи изготавливают по­лотна переплетением ластик 1:1, полуфанг, фанг на плоскофан-говых машинах 10-го и 8-го класса.

В табл. 2.26 и 2.27 приведены характеристики основных видов трикотажных полотен различных переплетений с кругловязаль­ных машин, вырабатываемых из шерстяной и полушерстяной пря­жи, из полиэфирных текстурированных нитей и в связи с этим отличающихся разнообразным внешним видом и основными свой­ствами.

96

97

чо

Табл и ца 2.27
