Вопрос№3
Наплавку применяют для восстановления изношенных деталей, а также при изготовлении новых деталей с целью получения поверхностных слоев, обладающих повышенными твердостью, износостойкостью, жаропрочностью, кислотостойкостью или другими свойствами. Она позволяет значительно увеличить срок службы деталей и намного сократить расход, дефицитных материалов при их изготовлении.
Ручную дуговую наплавку применяют для восстановления изношенных поверхностей, устранения брака литья и получения поверхности со специальными свойствами. Для выполнения наплавки используют
-8-
покрытые плавящиеся; угольные и графитовые электроды. Наиболее широкое применение имеют электроды УОНИ-13/50,-13/60,-13/80 с фтористо-кальциевым покрытием. Наплавку выполняют на постоянном токе обратной полярности. При соблюдении режимов наплавки, указанных в паспорте на электроды, достигаются достаточные плотность и мелкозернистость наплавленного металла и исключается появление трещин...
Автоматическая наплавка в углекислом газе в 3—4 раза более производительна, чем ручная, а себестоимость восстановления деталей на 30—40 % меньше, чем при ручной наплавке.
Наплавка в защитном газе позволяет механизировать процесс в любом пространственном положении. Аргон применяют при наплавке жаростойких и жаропрочных сталей и сплавов, цветных металлов, сплавов титана; углекислый газ — при наплавке углеродистых и легированных сталей некоторых марок.
Дуговая наплавка под флюсом. Нагрев и расплавление металла, так же как при сварке, осуществляются теплом дуги, горящей между плавящимся электродом и основным металлом под слоем флюса. Наплавка под флюсом является одним из основных видов механизированной наплавки. Основными преимуществами являются непрерывность и высокая производительность процесса, незначительные потери электродного металла, отсутствие открытого излучения дуги.
Дуговая наплавка порошковыми проволоками. Применение флюсовой и газовой защиты при наплавке такой проволокой не требуется. Легирующие элементы порошковой проволоки переходят в шов, а газо- и шлакообразующие материалы создают защиту металла от азота и кислорода воздуха. В дуге тонкая пленка расплавленного шлака покрывает капли жидкого металла и изолирует их от воздуха. Разложение газообразующих материалов создает поток защитного газа. После затвердевания на поверхности наплавленного валика образуется тонкая шлаковая корка, которая может не удаляться при наложении последующих слоев. При наплавке используют различные самозащитные порошковые проволоки.
Вопрос №4

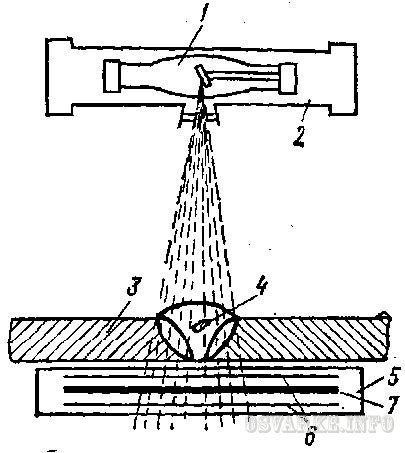

Рентгено- и гаммаграфия – это метод получения на рентгеновской, пленке или экране изображения предмета (изделия), просвечиваемого рентгеновским или гамма-излучением. Он основан на способности рентгеновского и гамма-излучения проходить через непрозрачные предметы, в том числе через металлы, и действовать на рентгеновскую пленку и некоторые химические элементы, благодаря чему последние флуоресцируют (светятся).
При этом дефекты, встречающиеся при сварке в теле изделия и чаще всего имеющие характер пустот (непроваров, трещин, раковин, пор и т. д.), на рентгеновской пленке (на рентгенограммах) имеют вид пятен (раковины, поры) или полос (непровары).
Как правило, просвечивают 3-15% общей длины сварного шва, у особо ответственных конструкций просвечивают все швы.
Рентгеновские аппараты, применяемые для контроля изделий, состоят из рентгеновской трубки, источника питания и пульта управления.
Гамма-излучение образуется в результате внутриатомного распада радиоактивных веществ.
Гамма-излучение, действуя на пленку гак же, как и рентгеновское, фиксирует на ней все дефекты сварки. Чувствительность гамма-контроля ниже чувствительности рентгеновских снимков.
Гамма-излучение вредно для здоровья человека, поэтому ампулы с радиоактивным веществом помещают в специальные аппараты - гамма-установки, имеющие дистанционное управление
-9-
