Билет №14
Классификация сварных швов.
Марки электродов применяемых на предприятии. Назначение обмазки.
Порядок оформления на производство временных огнеопасных сварочных работ.
Виды дефектов сварного шва, методы их предупреждения и устранения.
Вопрос №1
1) Сварные швы классифицируются по виду сварного соединения.
А) швы стыковые. Б) швы угловые. В) швы нахлесточные. Г) швы тавровые.
Вывод: вид сварного соединения определяется взаимным расположением двух деталей.
по количеству наплавленного металла:
а) нормальные швы — выдержан плавный переход от основного к наплавленному металлу.
б) выпуклые (усиленные)
в) вогнутые (ослабленные)
по количеству наплавленных слоев:
а) однослойные
б) многослойные

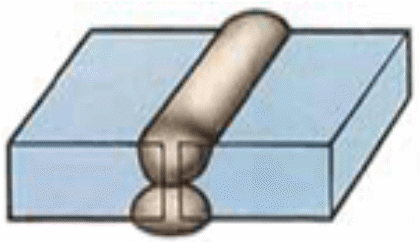

по характеру выполнения швов:
а) односторонние
б) двусторонние

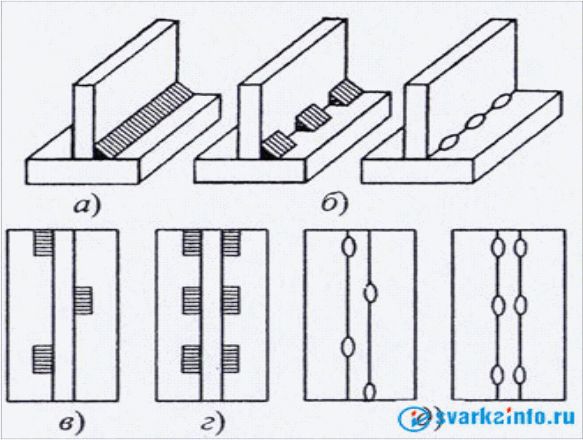

по протяженности:
а) сплошные- по всей длине детали
б) прерывистые: точечный, цепной, шахматный
-33-
6
)
по положению шва в пространстве:
а) нижний шов
б) вертикальный
в) горизонтальный
г) потолочный
Вопрос №2
Марки аустенитных электродов:
ЭА-981/15 — покрытие цвета ржавчины, торец не окрашен
ЭА-48М/22 — покрытие серое, торец черный
ЭА-112/15 — покрытие серое, торец красный
ЭА-606/11 — покрытие голубое, торец не окрашен
ЭА-395/9 — покрытие зеленое, торец не окрашен
ЭФ-400/10У — покрытие бежевое, торец желтый
Марки феритных электродов:
УОНИИ 13/45А — покрытие серое, торец бордовый
УОНИИ 13/45 — покрытие серое, торец белый
48Н-1 — покрытие серое, торец синий
48Н-11 - покрытие серое, торец голубой
48-13 — покрытие серое, торец черный
48Н-15 — покрытие серое, торец коричневый
Отличить аустенитные электроды от ферритных можно :
по написанию марки ЭА — электрод аустенитный
по длине — аустенитные короче ферритных
по наплавленному металлу ( аустенитный шов не магнитный)
Общее назначение обмазки или электродных покрытий – обеспечивать стабильность горения сварочной дуги и получать металл шва с заранее заданными свойствами (прочность, пластичность, ударная вязкость, стойкость против коррозии, и др.).
Для этого вводят следующие элементы:
стабилизирующие — обеспечивают устойчивое горение дуги
шлакообразующие — образуют шлаковую корку
газообразующие — дают газовую защиту
раскисляющие — удаляют кислород из шва
легирующие — придают шву особые свойства ( коррозионную стойкость, маломагнитность, износоустойчивость.....)
связующие — придают вязкость обмазке.
-34-
Вопрос№3
1. Перед проведением огневых работ на временных местах начальник цеха, отдела и другого подразделения или лицо, его замещающее, обязаны обеспечить разработку и осуществление мероприятий по пожарной безопасности на местах проведения работ; поставить в известность об этом лицо, ответственное за противопожарную безопасность в организации; назначить лиц, непосредственно отвечающих за соблюдение правил пожарной безопасности на месте ведения этих работ; проинструктировать их и непосредственных исполнителей (электросварщиков, газосварщиков и других работников) о мерах пожарной безопасности, оформить и выдать наряд - допуск на проведение огневых работ.
2. После выполнения мероприятий, предусмотренных планом проведения огневых работ в соответствии с требованиями правил охраны труда и правил пожарной безопасности, и после проверки готовности к работе инструмента, приспособлений, средств защиты начальник цеха должен подписать наряд - допуск на проведение огневых работ с последующим согласованием его с пожарной охраной.
3. План проведения огневых работ и наряд - допуск на их проведение оформляются в двух экземплярах. Первый экземпляр указанных документов выдается руководителю огневых работ, второй экземпляр лицу, ответственному за противопожарную безопасность в организации.
4. Лицо, ответственное за противопожарную безопасность в организации, обязано:
- проверить подготовленность места проведения огневых работ, наметить дополнительные противопожарные мероприятия и сделать об этом запись в наряде – допуске;
- проверить у работников, которые будут проводить огневые работы, наличие квалификационных удостоверений и знание правил пожарной безопасности;
- при необходимости потребовать на месте производства огневых работ, проводимых в пожароопасных и взрывоопасных условиях, выставить временный пост из числа пожарной охраны или работников цеха.
В необходимых случаях, особенно в местах наличия сгораемых материалов и прохода людей, должны быть выгорожены нижние отметки и поставлены наблюдающие, а также вывешены запрещающие и указательные знаки.
