3.1 Парашютные ракеты

3.1.1 Парашютная ракета должна:

.1 быть заключена в водостойкий корпус;

.2 быть снабжена четко иллюстрирующими способ использования рисунками или краткой инструкцией, нанесенными на ее корпус;

.3 иметь встроенное запальное средство; и

.4 иметь такую конструкцию, которая .не причиняла бы неудобства держащему ее человеку при использовании ракеты в соответствии с инструкцией завода-изготовителя.

3.1.2 При запуске ракеты в вертикальном направлении она должна достигать высоты не менее 300 м. По достижении верхней точки траектории или вблизи нее ракета должна выпускать парашютный сигнал, который должен:

.1 гореть ярко-красным огнем;

.2 гореть равномерно со средней силой света не менее 30000 кд;

.3 иметь длительность горения не менее 40 с;

.4 иметь скорость спуска не более 5 м/с; и

.5 не повреждать во время горения свой парашют или его крепление.

3.2 Фальшфейеры

3.2.1 Фальшфейер должен:

.1 быть заключен в водостойкий корпус;

.2 быть снабжен краткой инструкцией или рисунками, напечатанными на его корпусе и ясно иллюстрирующими способ использования фальшфейера;

.3 иметь встроенное запальное средство;

.4 иметь такую конструкцию, чтобы не причинять неудобства держащему его человеку и не подвергать опасности коллективное спасательное средство горящими или тлеющими остатками при его использовании в соответствии с инструкцией завода-изготовителя.

3.2.2 Фальшфейер должен:

.1 гореть ярко-красным огнем;

.2 гореть равномерно со средней силой света не менее 15000 кд;

.3 иметь длительность горения не менее 1 мин; и

.4 продолжать гореть после погружения его на 10с в воду на глубину 100 мм.

3.3 Плавучие дымовые шашки

3.3.1 Плавучая дымовая шашка должна:

.1 быть заключена в водостойкий корпус;

.2 гореть без вспышек при использовании ее в соответствии с инструкцией завода-изготовителя;

.3 быть снабжена краткой инструкцией или рисунками, напечатанными на ее корпусе и ясно иллюстрирующими способ использования плавучей дымовой шашки.

3.3.2 Плавучая дымовая шашка должна:

.1 равномерно испускать дым хорошо видимого цвета не менее 3 минут, находясь на плаву на тихой воде;

.2 не выбрасывать пламени в течение всего времени действия дымовой шашки;

.3 не заливаться водой на волнении; и

.4 продолжать дымообразование при погружении ее на 10с в воду на глубину 100 мм.

СПУСКАЕМЫЕ СПАСАТЕЛЬНЫЕ СРЕДСТВА. НАЗНАЧЕНИЕ И ОСНОВНЫЕ ЭЛЕМЕНТЫ

Смотреть спускаемые спасательные плоты, спасательные шлюпки

СПАСАТЕЛЬНЫЕ ПЛОТЫ, ПОСАДКИ, ДЕЙСТВИЯ В ПЛОТАХ

Коллективные судовые спасательные средства (ССС) - это средства, которые могут использоваться группой людей.

Коллективные СС и их спусковые устройства должны обеспечить надежную и безопасную работу с тем, чтобы они могли быть спущены на воду при наименьшей осадке судна при крене 20° на любой борт и дифференте 10°.

Посадка людей в спасательные средства и спуск последних на воду в спокойных условиях не должны превышать по времени:

• 10 мин — для грузовых судов;

• 30 мин — для пассажирских и промысловых судов неограниченного района плавания.

Спасательные шлюпки и спасательные плоты, как правило, должны размещаться на одной палубе, допускается размещение спасательных плотов на одну палубу выше или ниже палубы, на которой установлены спасательные шлюпки.

Спасательные плоты

Спасательный плот - это плот, способный обеспечить сохранение жизни людей, терпящих бедствие, с момента оставления ими судна. Его конструкция должна быть такой, чтобы выдержать на плаву влияние окружающей среды в течение не менее 30 суток при любых гидрометеоусловиях.

Плоты изготавливаются вместимостью не менее 6 и обычно до 25 человек (на пассажирских судах могут встретиться плоты вместимостью до 150 человек). Основное распространение, благодаря своей компактности, получили плоты надувного типа (ПСН).

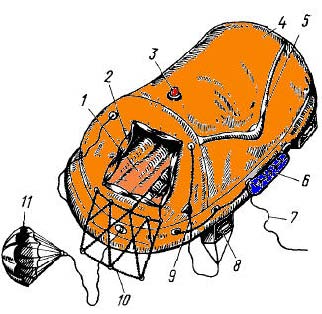

Рис. 12.17. Устройство надувного спасательного плота

1 – надувное днище; 2 – шторки входа; 3 – сигнальный огонь; 4 – двойной тент; 5 – водосборник; 6 – газовый баллон; 7 – пусковой линь; 8 – водобалластный карман; 9 – леер; 10 – входной трап; 11 – плавучий якорь

По способу доставки на воду спасательные плоты делятся на спускаемые механическими средствами (при помощи плотбалок) и сбрасываемые.

Посадка в сбрасываемый спасательный плот производится после его раскрытия на воде, что делает более сложной саму процедуру посадки. Однако, процедура доставки плота на воду существенно проще и надежнее в условиях шторма (особенно для небольших судов, у которых качка очень стремительная).

Спускаемые плоты устанавливаются, главным образом, на пассажирских судах, поскольку посадка в них осуществляется на уровне палубы, что является большим преимуществом при спасении пассажиров, могущих оказаться в самом разнообразном физическом и психическом состоянии.

Прочность сбрасываемого плота должна быть достаточной, чтобы выдерживать его сбрасывание в контейнере с высоты не менее 18 м и выдерживать прыгающих людей на раскрывшийся плот с высоты не менее 4.5 метров.

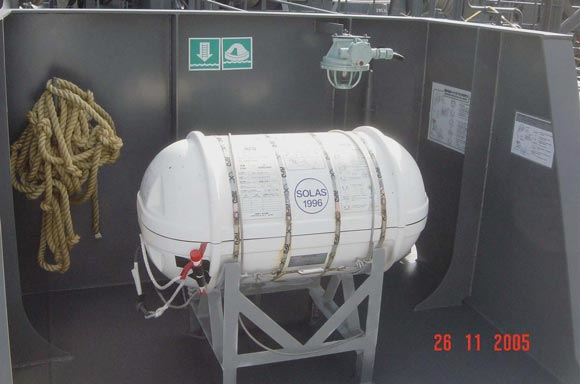

Рис. 12.18. Оснащение места установки ПСН на борту судна

Основными элементами конструкции спасательного плота являются:

• камера плавучести - обеспечивает плавучесть плота;

• днище - водонепроницаемый элемент, обеспечивающий изоляцию от холодной воды;

• тент - водонепроницаемый элемент, обеспечивающий изоляцию подтентового пространства от зноя и холода.

Камера плавучести спасательного плота может быть как жесткой, так и надувной. У жестких плотов плавучесть обеспечивается легким плавучим материалом, распложенным по периметру.

Камера плавучести надувного плота состоит не менее чем из двух независимых отсеков, для того чтобы при повреждении одного отсека, оставшиеся отсеки могли обеспечивать положительный надводный борт и удерживать на плаву штатное количество людей и снабжение. Обычно отсеки располагаются кольцами один над другим, что позволяет не только обеспечить достаточную плавучесть, но и сохранить площадь для размещения людей при повреждении одного отсека.

Надувные камеры плавучести заполняются нетоксичным газом. Обычно для этой цели используется углекислый газ, находящийся в баллоне на днище плота. Надувание плота занимает от 1 до 3-х минут.

Для обеспечения возможности поддержания рабочего давления в отсеках устанавливаются клапаны для ручной подкачки насосом или мехами.

Задача термоизоляции подтентового пространства обычно решается путем установки тента, состоящего из двух слоев водонепроницаемого материала с воздушной прослойкой. Наружный цвет тента делается оранжевым, а внутренний - должен быть нейтральным, не вызывающим дискомфорта у находящихся на плоту людей.

Для установки тента в надувных плотах делаются опоры арочного типа, надувающиеся автоматически вместе с камерой плавучести. Высота тента делается такой, чтобы человек мог находиться в сидячем положении в любой части подтентового пространства.

На тенте должно быть:

• по меньшей мере, одно смотровое окно;

• устройство для сбора дождевой воды;

• устройство для установки радиолокационного отражателя;

• полосы из белого световозвращающего материала.

На верхней части тента устанавливается сигнальный огонь, автоматически включающийся при раскрытии тента. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

Внутри плота устанавливается электролампочка, включающаяся автоматически при раскрытии тента. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

По внешнему периметру камеры плавучести плота крепится спасательный леер, помогающий добраться до входа. По внутреннему периметру также устанавливается спасательный леер, помогающий людям удерживаться во время шторма.

Входы в спасательные плоты оборудуются специальными устройствами, помогающими людям забираться из воды внутрь плота. По крайней мере у одного из входов на уровне воды должна быть оборудована посадочная площадка. Входы, не оборудованные посадочной площадкой, должны иметь посадочные трапы, нижняя ступенька которых находится ниже ватерлинии не менее чем на 0,4 метра.

На днище надувного плота по периметру устанавливаются заполняемые водой карманы. Они представляют собой отвисающие вниз мешки с отверстиями в верхней части. Отверстия делаются достаточно большими, чтобы в течение 25 секунд после того, как плот оказывается в раскрытом состоянии на воде, карманы заполнились не менее чем на 60%.

Карманы выполняют две функции:

• обеспечивают остойчивость, что особенно актуально во время шторма, когда раскрытый плот находится на воде без людей;

• раскрытый плот имеет очень большую надводную парусность по сравнению с погруженной частью, что приводит к сильному ветровому дрейфу. Заполненные водой карманы, существенно уменьшают ветровой дрейф плота.

Для надувания плота к его днищу крепится баллон с газом, закрытый специальным пусковым клапаном, который открывается при натяжении прикрепленного к нему пускового линя. При открытии пускового клапана газ направляется к отсекам по шлангам высокого давления.

Пусковой линь имеет двойное назначение:

• используется для открытия клапана на баллоне с газом;

• используется для удержания плота на воде у борта судна.

Длина пускового линя не менее 15 метров.

Снабжение спасательного плота

• 2 плавучих весла;

• средства осушения: плавучий черпак (два черпака для плотов вместимостью 13 человек и более) и 2 губки;

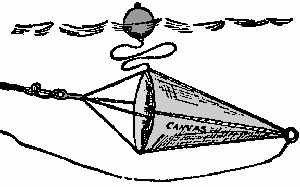

• 2 плавучих якоря, один из которых постоянно прикреплен к плоту, а второй является запасным. Сразу после раскрытия ПСНа сбрасываемого типа прикрепленный плавучий якорь раскрывается автоматически.

• специальный нескладной нож без колющей части с плавучей ручкой. Нож находится в кармане с наружной стороны тента вблизи места крепления пускового линя к плоту.

• спасательное кольцо с плавучим линем длиной не менее 30 м;

• ремонтный комплект для заделки проколов. Обычно, в комплект ремонтных принадлежностей входит материал для изготовления заплат, клей, пробки и зажимы для быстрой заделки повреждений;

• 3 консервооткрывателя;

• ножницы;

• ручной насос или меха для подкачки плота;

• питьевая вода консервированная из расчета 1,5 л на человека;

• пищевой рацион из расчета 10 000 кДж на человека;

• аптечка первой помощи;

• таблетки от морской болезни с продолжительностью действия не мене 48 часов на человека;

• по одному гигиеническому пакету на человека;

• рыболовные принадлежности;

• теплозащитные средства в количестве 10 % от расчетного числа людей, но не менее 2 единиц;

• инструкция по сохранению жизни на спасательных плотах.

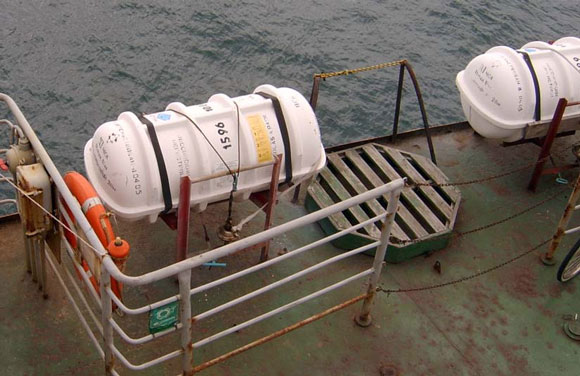

Рис.12.19. Установка ПСН на борту судна

Средства сигнализации:

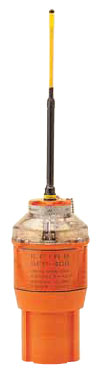

• радиолокационный маяк – ответчик (SART);

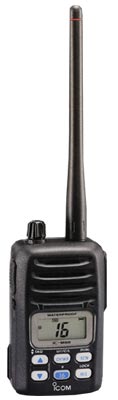

• УКВ переносная радиостанция;

• 4 красные парашютные ракеты;

• 6 красных фальшфейера;

• 2 плавучие дымовые шашки;

• электрический водонепроницаемый фонарь, пригодный для по дачи сигналов по азбуке Морзе;

• сигнальное зеркало (гелиограф);

• сигнальный свисток;

• таблица спасательных сигналов.

Установка ПСН

На судне ПСН (плот спасательный надувной) хранится в пластиковом контейнере, состоящем из двух половинок, герметично соединенных и скрепленных бандажными лентами.

Прочность лент, или соединяющих концы ленты звеньев, рассчитывается на разрыв от внутреннего давления газа при надувании плота.

Контейнер с плотом устанавливается на специальной раме, прижатый к ней найтовами, заведенными на устройство отдачи.

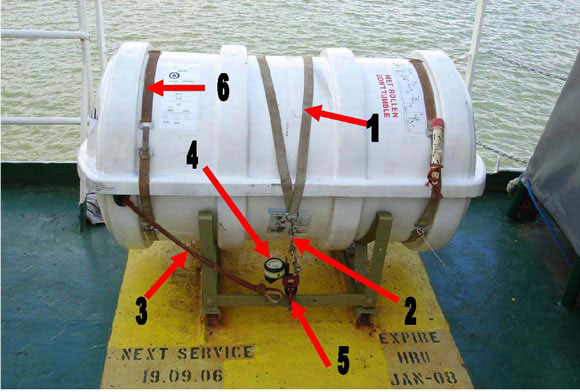

Рис. 12.20. Схема крепления ПСН к судну

1 – найтовы; 2 – глаголь-гак; 3 – пусковой линь; 4 – гидростат; 5 – слабое звено; 6 - бандажная лента

Спусковое устройство спасательных плотов должно обеспечивать безопасный спуск плота с полным комплектом людей и снабжения при крене до 20° на любой борт и дифференте до 10°.

Установка плота предусматривает два способа освобождения от найтовов - ручной и автоматический.

Для ручного освобождения плота от найтовов достаточно сбросить с глаголь-гака фиксирующее звено. Плот остается связанным с судном.

Есть устройства, у который освобождение найтовов происходит поворотом специальной рукоятки, в результате выдергиваются штыри, удерживающие коренные концы найтовов. Такое устройство применяется, когда несколько плотов размещается на одной раме друг за другом. В такой конструкции предусматривается как последовательный сброс плотов, так и сброс всех плотов поворотом одной рукоятки.

Для автоматического освобождения плота при погружении судна под воду в разобщающее устройство включается гидростат - устройство, освобождающее найтовы на глубине не более 4 м.

По принципу действия гидростаты бывают разобщающего типа и режущего.

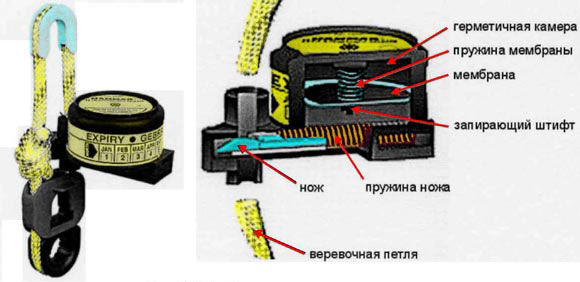

Рис. 12.21. Гидростат режущего типа

В гидростате режущего типа в исходном состоянии подпружиненный нож удерживается запирающим штифтом, закрепленном на подпружиненной мембране.

Пространство над мембраной является герметично закрытым, поэтому при погружении в воду давление начинает расти только под мембраной. Жесткость пружины, удерживающей мембрану, рассчитывается на то, чтобы на глубине до 4 м внешнее давление отжало мембрану и освободило нож. Сжатая пружина ножа после освобождения резко распрямляется, и ударом ножа перерезывается веревочная петля, удерживающая найтовы.

Плот остается связанным с судном только через слабое звено.

Гидростат разобщающего типа. Корпуса гидростатов разобщающего типа достаточно разнообразны, но все они используют механический принцип отсоединения при достижении заданного давления на чувствительный элемент.

Корпус данного гидростата также разделен мембраной на две камеры, одна из которых герметичная, а во вторую может поступать вода при погружении.

Отсоединяющаяся головка, к которой крепятся найтовы, удерживается изнутри запирающим устройством, механически соединенным с мембраной.

Рис. 12.22. Гидростат разобщающего типа

Как и в предыдущем примере, жесткость пружины, удерживающей мембрану (а следовательно, и запирающее устройство), рассчитана на то, чтобы под давлением воды на глубине до 4 м произошло освобождение отсоединяющейся головки гидростата, что приводит к освобождению плота от найтовов.

Плот остается связанным с судном только через слабое звено.

При погружении судна, контейнер с ПСН всплывает, при этом пусковой линь вытягивается из контейнера. Соединение пускового линя с судном осуществляется через слабое звено. Разрывная прочность слабого звена составляет 2,2 + 0,4 кН, что достаточно для вытягивания пускового линя из контейнера и открытия пускового клапана. При дальнейшем натяжении слабое звено разрывается и плот освобождается от крепления к борту судна.

Встречаются конструкции, где слабое звено является частью коренного конца самого пускового линя. Прочность слабого звена мала, чтобы удерживать плот у борта в условиях сильного ветра и волнения. Поэтому, при ручной отдаче, первое, что необходимо сделать до отдачи найтовов - выбрать из контейнера небольшой участок пускового линя и надежно привязать его выше слабого звена к конструкции судна (изолировать слабое звено). Если не привязать пусковой линь на участке нормальной прочности, то плот будет оторван и унесен.

Слабое звено зрительно легко отличить: это может быть более тонкая вставка в пусковой линь или надрез на лине.

Спуск ПСН на воду

Краткая инструкция по приведению плота в рабочее состояние и посадке в виде рисунков с пояснениями наносится на контейнер плота и рядом с местом установки.

Порядок спуска ПСН на воду и посадка в него предусматривает следующие действия:

• освободить найтовы;

• вытолкнуть плот за борт. Для высокобортного судна не рекомендуется сбрасывать плот при крене свыше 15° со стороны вышедшего из воды борта. Допрыгнуть до воды, не касаясь борта, в этом случае маловероятно, а соскальзывание по вышедшему из воды борту, обросшему ракушками, может привести к серьезным травмам;

• вытянуть из контейнера пусковой линь и сильно дернуть;

• раскрывшийся плот подтянуть к борту и закрепить линь;

Если плот раскрылся днищем вверх, то на днище плота имеются специальные лямки, взявшись за которые руками и уперевшись в край днища ногами, можно плот перевернуть в нормальное положение. Так как плот имеет большую парусность, то перед переворачиванием его необходимо повернуть так, чтобы оказаться с подветренной стороны. В этом случае ветер будет помогать переворачивать плот;

• переместиться в плот, стремясь попасть в него сухим:

- можно прыгать на плот с высоты до 4,5 м, если есть уверенность, что в нем нет людей;

- можно спуститься по штормтрапу;

- можно спуститься по швартовному концу;

- можно прыгать в воду рядом с плотом, а затем забраться в плот;

• помочь другим спасающимся забраться в плот (использовать спасательное кольцо с линем из аварийного снабжения плота).

После того, как все спасающиеся оказались на плоту или в воде, но держащимися за спасательный леер плота, необходимо отойти от тонущего судна на безопасное расстояние, для чего нужно:

- отрезать пусковой линь. Нож находится в кармане на тенте плота у места крепления линя.

- выбрать плавучий якорь;

- подтянуть водяные карманы.

Водяные карманы создают существенное сопротивление движению. К нижней части каждого кармана крепится штерт, закрепленный верхней частью в районе ближайшего входа в плот. Необходимо потянуть за штерт, выдавить из кармана воду, прижать карман к днищу и закрепить в таком состоянии штерт.

Для отхода от судна нужно использовать весла из аварийного снабжения, а также можно использовать плавучий якорь, забрасывая его вперед и подтягиваясь на нем. Для того, чтобы якорь можно было забрасывать, к центру купола нужно прикрепить какой-либо тяжелый предмет (например, ботинок).

Нахождение в непосредственной близости от судна опасно по следующим причинам:

• образование воронки при погружении судна под воду;

• возможность взрыва при пожаре;

• всплытие с тонущего судна плавающих предметов;

• возможность заваливания судна на борт.

После отхода на безопасное расстояние всем спасательным средствам необходимо объединиться и удерживаться в месте гибели судна. Объединение спасательных средств позволяет:

• равномерно распределить людей, воду, продукты питания, теплые вещи и т.п.;

• более рационально использовать средства сигнализации;

• более рационально распределить людские ресурсы на выполнение работ (несение вахты, оказание медицинской помощи нуждающимся, ловля рыбы и т.п.);

• облегчить поиск средствам, ведущим поисково-спасательную операцию.

Организация поисково-спасательной операции будет начата с координат места гибели судна, поэтому для уменьшения ветрового дрейфа необходимо поставить плавучие якоря и опустить водяные карманы.

УСТАНОВКА ЦЕМЕНТНОГО ЯЩИКА НА ПРОБОИНУ

Бетонирование пробоин

  Заделка повреждений корпуса судна при помощи бетона обладает значительными преимуществами перед другими способами, так как отличается надежностью, долговечностью и герметичностью. С помощью бетонирования можно не только устранить водонепроницаемость корпуса, но и частично восстановить местную прочность в районе поврежденного корпуса. Заделка пробоин бетоном проводится для более надежной герметизации корпуса судна после временной заделки пробоины пластырем, особенно в труднодоступных местах (под фундаментами паровых котлов, механизмов, в оконечностях и на скулах судна). Кроме того, практика показала, что в большинстве случаев только бетонированием удается восстановить герметичность затопленных отсеков судна, сидящего на камнях или на жестком грунте. Недостатки бетонирования повреждений заключаются в том, что это очень сложная и трудоемкая процедура. Бетон плохо переносит вибрацию и обладает малым сопротивлением растяжению. Бетонирование необходимо осуществлять в сухом помещении, так как подводное бетонирование намного труднее и менее надежно. Бетонированием могут заделываться надводные и подводные пробоины. Простейшей является заделка пробоин, расположенных выше действующей ватерлинии, в том случае если нет возможности заварить эти не плотности при помощи газо- или электросварки. Такая заделка выполняется при наличии в обшивке мелких отверстий, трещин, которые предварительно закрывают пластырями, пробками, клиньями; законопачивают; корпус судна в районе повреждения тщательно очищают, в труднодоступных местах его можно прожечь паяльной лампой; затем устанавливают опалубку и заливают бетоном.

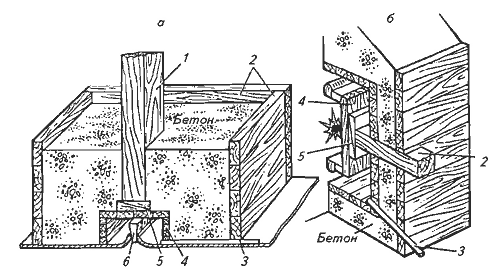

Рис. 1. Постановка цементного ящика на пробоину. а - днищевую; б - бортовую; 1 - упор; 2 - опалубка; 3 - водоотливная труба; 4 - жёсткий пластырь; 5 - клинья для упора; 6 - клин для пробоины.

Установка цементного ящика. В целом организация установки цементного ящика на пробоину, расположенную в подводной части корпуса судна, осуществляется следующим образом (рис. 1):

• если есть возможность установить мягкий пластырь на пробоину с внешней стороны корпуса, это сделать целесообразно, исключая большие протечки воды в аварийный отсек;

• изнутри аварийного отсека на пробоину необходимо установить и раскрепить жесткий пластырь 4 в виде деревянного с мягкими бортами; если на судне нет пластыря необходимого размера, его следует изготовить;

• борт в районе пробоины тщательно очищают;

• сколачивают деревянную внутреннюю опалубку (ящик) вокруг пробоины (вокруг жесткого пластыря или пробок, юшньев), состоящую из четырех стенок и крышки; опалубку рекомендуется плотно прижать к аварийному борту; щели в ящике тщательно заделывают (проконопачивают); если позволяет ситуация, целесообразнее использовать металлическую коробку;

• в нижней части ящика проделывают отверстие и устанавливают с небольшим уклоном дренажную металлическую трубку 3 (диаметр трубки 3 необходимо подобрать таким образом, чтобы вода свободно сливалась без напора);

• над внутренней опалубкой устанавливают второй, наружный ящик (опалубка) большего размера, состоящий только из четырех стенок (без верхней крышки); расстояние между стенками наружного и внутреннего ящиков и превышение над крышкой должно быть не менее 250 мм;

• длину дренажной трубки подбирают с тем расчетом, чтобы она выходила за пределы наружного ящика (опалубки);

• после закрепления опалубок пространство между стенками ящиков заполняют предварительно приготовленным цементным раствором;

• после окончательного заттвердения цементного раствора отверстие в дренажной трубке забивают деревянной пробкой. Приготовление цементного раствора. Цементный раствор (бетон) необходимо изготовлять вблизи места работы (если позволяют размеры аварийного отсека) на специальном настиле с бортами из плотно сбитых досок.

Компоненты цементного раствора и их соотношение:

1. быстротвердеющий цемент (портландцемент, глиноземный, цемент Байдалина или другие) — 1 часть;

2. наполнитель (песок, гравий, битый кирпич, в крайнем случае шлак) — 2 части;

3. ускоритель твердения бетона (жидкое стекло - 5—8% общего состава смеси, каустическая сода — 5—6%, хлорид кальция - 8—10%, соляная кислота — 1—1,5%);

4. вода (пресная либо забортная, однако приготовление бетона на морской воде уменьшает его прочность на 10%) — по потребности.

Вначале на настил высыпают наполнитель (песок), сверху — цемент, затем составные части цемента перемешивают, работают, как правило, вдвоем, загребая лопатами навстречу друг другу. На середину смеси порциями необходимо наливать воду и тщательно перемешивать до получения однородной массы, напоминающей густое тесто. Для сокращения сроков твердения цементного раствора добавляют ускорители в процентах относительно общего состава смеси, указанных выше. Приготовленным раствором немедленно заполняют пространство между внутренней и внешней опалубкой. Цемент схватывается примерно через 8—12 ч, а окончательно затвердевает через 3 сут. При бетонировании значительных пробоин в раствор целесообразно установить арматуру (связанные проволокой стальные пруты), приваренную к корпусу судна. Различные варианты бетонирования повреждений показаны на рисунках 2 - 7. Установка цементного ящика (бетонирование) является временной мерой. Поэтому при постановке судна в док или по его приходе в порт поврежденные связи заменяют или заваривают отверстия. В том случае, когда нет возможности поставить судно в док, бетонную заделку на корпусе судна обваривают, т.е. заключают в привариваемую к корпусу стальную коробку. При этом, если есть возможность, то снаружи или изнутри заваривают саму трещину или разошедшийся шов в корпусе судна. Листы, образующие стенку коробки вокруг бетонной заделки или цементного ящика, обычно приваривают непосредственно к обшивке или набору судна. Затем все свободное пространство цементного ящика заполняют новым раствором и сверху заваривают накладными листами.

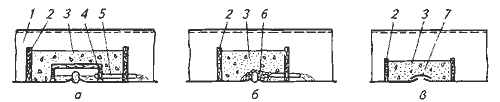

Рис. 2. Способы бетонирования пробоин. а, б - воздушное бетонирование; в - подводное бетонирование; 1 - флор; 2 - опалубка; 3 - бетон; 4- коробка (внутрення опалубка); 5 - водоотводная трубка; 6 - крупный заполнитель; 7 - лист железа.

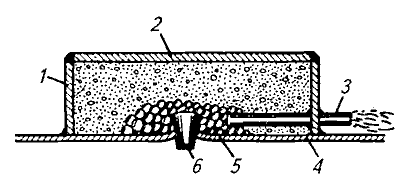

Рис. 3. Сварной цементный ящик. 1 - стенка ящика; 2 - крышка; 3 - водоотводная трубка; 4 - наружная обшивка; 5 - крупный заполнитель; 6 - клин в пробоине.

Рис. 4. Бетонирование пробоин. а, б - заделка коробчатым пластырем; в, г - заделка подушкой с упором; 1 - мягкий пластырь; 2 - коробчатый пластырь; 3 - упор; 4 - трубка; 5 - крупный заполнитель; 6 - клинья; 7 -брус; 8 - подушка.

Рис. 5. Бетонирование трещин или фильтруещего шва в борту. а - общий вид; б - вид в разрезе; 1 - коробка; 2 - наружная опалубка; 3 - распорка; 4 - шпангоут; 5 - трубка; 6 - доска для крепления опалубки; 7 - клин, крепящий коробку.

Рис. 6. Бетонирование больших трещин. а - вид крепления опалубки сверху; б - вид в поперечном сечении; 1 - трубка; 2 - наружная опалубка; 3 - стойка; 4 - упор; 5 - клин; 6 - уровень фильтрующей воды; 7 - пластырь; 8 - внутренняя опалубка.

Рис. 7. Бетонирование пробоин в днище. 1 - флор; 2 - коробчатый пластырь; 3 - клинья; 4 - упор; 5 - планка; 6 - наружная опалубка; 7 - внутренняя опалубка; 8 - трубка; 9 - мягкий пластырь.

КАКИЕ УСЛОВИЯ НЕОБХОДИМО ВЫПОЛНИТЬ ДЛЯ СБРОСА ЛЬЯЛЬНЫХ ВОД

Перед сливом за борт нефтеводяной смеси из отстойного танка необходимо определить положение границы раздела нефть — вода при помощи одобренных Квалификационным обществом приборов. При отсутствии приборов (до вступления в силу МАРПОЛ 73/78) граница раздела определяется при помощи водочувствительной ленты (пасты), пробных кранов, установленных на переборке отстойного танка, путем отбора послойных проб.

Результаты замера положения границы раздела нефть-вода необходимо записать в журнал нефтяных операций.

Примечание. Приближенное положение границы раздела нефть—вода (при мойке танков по замкнутому циклу) можно определить как разность между уровнями в отстойном танке (танках).

Перед сливом и при сливе из отстойного танка за борт необходимо:

1) подготовить линию трубопровода по схеме отстойный танк — насос — забортное пространство; сливаемая из отстойного танка вода должна выходить выше действующей ватерлинии;

2) выключить систему автоматического замера, регистрации и управления сбросом нефти, а на судах, не оборудованных этой системой, подготовить все необходимое для определения нефтесодержания в сливаемой воде прибором, одобренным. Квалификационным обществом и имеющим соответствующий сертификат (свидетельство);

3) обеспечить постоянное наблюдение за струей, сливаемой за борт воды; наблюдатель должен иметь в своем распоряжении средства для экстренной остановки насоса или иметь надежное средство связи с постом управления насосами для немедленной остановки насосов при появлении в сливаемой воде видимых следов нефти;

4) запустить в работу насос и начать слив воды из отстойного танка; выбор насоса (грузовой или зачистной) и интенсивность его работы на первом этапе слива определяется количеством воды, намеченной к сливу;

5) в журнал нефтяных операций внести записи, относящиеся к началу слива воды из отстойных танков;

6) слив производить до срабатывания системы автоматического замера, регистрации и управления сбросом нефти, а при отсутствии ее до тех пор, пока поверхность раздела нефть-вода не опустится до уровня, равного 1,5 м над приемным патрубком в танке, если до этого в районе слива не появятся заметные следы нефти.

После окончания слива из отстойных танков необходимо сделать соответствующие записи в журнале нефтяных операций.

3. ПРЕДОТВРАЩЕНИЕ ЗАГРЯЗНЕНИЯ НЕФТЬЮ С СУДОВ, НЕ ЯВЛЯЮЩИХСЯ НЕФТЯНЫМИ ТАНКЕРАМИ

3.1. Сброс нефтесодержащих смесей с судов, не являющихся нефтяными танкерами, а также из льял машинных помещений танкеров

3.1.1. Согласно Конвенции МАРПОЛ 73/78 сброс в море с судна валовой вместимостью 400 рег. т и более, не являющегося нефтяным танкером. Также из льял машинного отделения нефтяного танкера, за исключением льял отделения грузовых насосов, если только стоки машинных льял не смешаны с остатками нефтяного груза, запрещается любой сброс в море нефти или нефтесодержащих смесей, кроме случаев, когда соблюдаются одновременно все следующие условия:

1) судно находится за пределами особого района; 2) судно находится в пути; 3) содержание нефти в стоке без его разбавления не превышает 15 млн-1; 4) на судне находится оборудование для фильтрации нефти.

3.1.2. Суда, не имеющие фильтрующего оборудования, должны сохранять все нефтесодержащие смеси на борту и сдавать их на береговые или плавучие приемные сооружения.

3.1.3. В особом районе запрещен любой сброс в море нефти или нефтесодержащей смеси с любого нефтяного танкера или любого судна валовой вместимостью 400 рег. т и более, не являющегося нефтяным танкером. В районе Антарктики запрещен любой сброс в море нефти или нефтесодержашей смеси с любого судна.

3.1.4. Приведенное выше не распространяется на сброс льяльных вод из машинных помещений при соблюдении следующих условий:

1) льяльные воды не смешиваются с льяльными водами грузовых насосных отделений; 2) льяльные воды не смешиваются с остатками нефтяного груза; 3) судно находится в движении; 4) содержание нефти в стоке без разбавления не превышает 15 млн-1.

3.1.6. Нефтесодержащие льяльные воды образуются в льялах машинных помещений судов в результате:

- протечек топлива и масла через не плотности соединений топливо- и маслопроводов и через сальники установленной на этих трубопроводах арматуры;

- утечек топлива и масла, возникающих при нормальной эксплуатации различных машин, механизмов и устройств;

- спуска отстоявшейся воды из цистерн топлива и масла.

3.1.7. Объем нефтесодержащих льяльных вод увеличивается за счет смешения с ними воды, попадающей в машинные помещения в результате:

- протечек воды через не плотности в соединениях трубопроводов и арматуры;

- фильтрации забортной воды через не плотности в корпусе судна;

- конденсации водяных паров на внутренних поверхностях корпуса;

- протечек забортной воды через дейдвудное устройство;

- промывки водой масляной и топливной арматуры, фильтров и грязевых коробок;

- стока в льяла воды, используемой для мытья настилов.

АВАРИЙНЫЕ ПАРТИИ, ТРЕНИРОВКИ, УЧЕНИЯ. СНАБЖЕНИЕ ПЛОТОВ

Компания должна установить программы учений экипажа и учебных отработок действий в условиях аварийной ситуации. При этом в руководстве “Safety Management Manual” должен быть приведен сводный график обязательных учений, тревог, тренировок с указанием:

• требуемой их частоты;

• типовых программ учений;

• выполнения обязательных записей в судовом журнале;

• порядок донесений в Компанию.

Старший помощник капитана (старший механик) до отхода судна в рейс знакомит каждого прибывшего члена экипажа с особенностями спасения и борьбы за живучесть на данном судне. По их поручению один из опытных членов экипажа проводит вновь прибывшего по судну.

Ознакомление экипажа с устройством судна

Программа ознакомления вновь прибывшего члена экипажа должна включать следующие пункты:

• общее расположение судна;

• сигналы судовых тревог, пути и места сбора, обязанности и действия по тревогам;

• расположение и использование коллективных и индивидуальных спасательных средств;

• расположение и использование средств борьбы за живучесть судна, включая противопожарные средства и системы;

• судовое оборудование, устройства и системы, которыми член экипажа должен уметь пользоваться или управлять.

Инструктаж вновь прибывших членов экипажа по вопросам охраны жизни на море и предотвращения загрязнения должен регистрироваться в специальном журнале.

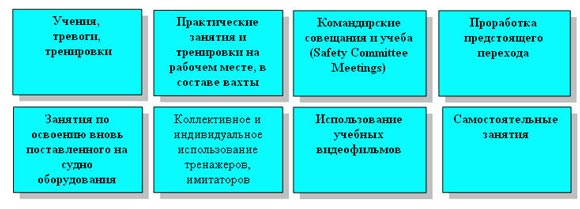

Техническая учеба экипажей является необходимым условием эффективного повышения квалификации, которая включает:

При приеме судна от завода строителя капитан организует изучение и прием судовыми офицерами корпуса, систем, механизмов, устройств и других технических средств, а также документации и имущества в соответствии со спецификациями.

Организация проведения учений судового экипажа

Учения должны проводиться по всем видам тревог, предусмотренным на судне. Ежемесячно каждый член экипажа должен принимать участие, по меньшей мере, в одном учении по оставлению судна и в одном - по борьбе с пожаром.

Если в предыдущем месяце более 25 % членов экипажа не принимали участия в проводившихся на судне учениях по оставлению судна и по борьбе с пожаром, то учения экипажа должны быть проведены в течение 24 часов после выхода судна из порта.

При вводе судна в эксплуатацию, после модификаций существенного характера или если на судне новый экипаж, то такие учения должны быть проведены до отхода.

Регистрация

После каждого общесудового учения должен проводиться всесторонний разбор действий экипажа, для чего командный состав в ходе учения должен внимательно наблюдать за действиями экипажа.

Результаты учения записываются старшим помощником капитана в плане учения (на листе замечаний). О проведении учения (особенно о спуске спасательных шлюпок с указанием их номера) необходимо сделать краткую запись в судовом журнале, а по борьбе с пожаром дополнительно в пожарно-контрольном формуляре.

Вахтенный помощник фиксирует в судовом журнале действия экипажа в процессе проведения учений.

Если плановое учение не было проведено в установленные сроки, необходимо записать в судовом журнале причину отмены учения.

Расписание по тревогам и инструкции на случай аварии.

1. В расписании по тревогам должны содержаться подробное описание общесудового сигнала тревоги, предписанного правилом 3/50, а также действия членов экипажа и пассажиров по этому сигналу. В расписании по тревогам должно быть также указано, каким образом будет дана команда об оставлении судна.

2. В расписании по тревогам должны быть указаны обязанности различных членов экипажа, включая:

.1 закрытие водонепроницаемых и противопожарных дверей, клапанов, шпигатов, иллюминаторов, световых люков и других подобных отверстий на судне;

.2 пополнение снабжения в спасательных шлюпках, спасательных плотах и других спасательных средствах;

.3 подготовку и спуск на воду спасательных шлюпок и плотов;

.4 общую подготовку других спасательных средств;

.5 сбор пассажиров;

.6 использование средств связи;

.7 комплектование аварийных партий по борьбе с пожаром;

.8 специальные обязанности, связанные с использованием противопожарного оборудования и систем.

3. В расписании по тревогам должны быть указаны лица командного состава, ответственные за обеспечение того, чтобы спасательные и противопожарные средства содержались в хорошем состоянии и готовности к немедленному использованию.

4. В расписании по тревогам должны быть указаны заместители лиц, занятых на наиболее ответственных участках, которые могут оказаться выведенными из строя, учитывая при этом, что аварийные различные ситуации могут потребовать действий различного характера.

5. В расписании по тревогам указываются обязанности членов экипажа по отношению к пассажирам в случае аварии. Эти обязанности должны включать:

.1 предупреждение пассажиров;

.2 наблюдение за тем, чтобы пассажиры были надлежащим образом одеты и чтобы на них были правильно надеты спасательные жилеты;

.3 вывод пассажиров к местам сбора;

.4 обеспечение порядка в коридорах и на трапах, а также общее регулирование движения пассажиров;

.5 обеспечение подачи в спасательные шлюпки и плоты запаса одеял.

6. Расписание по тревогам должно быть составлено до выхода судна в море. Если после составления расписания происходят какие-либо изменения в составе экипажа, требующие внесения в расписание по тревогам изменений, капитан может, либо внести в него исправления, либо составить новое расписание.

7. Форма расписания по тревогам для пассажирских судов должна быть одобренного типа.

Комплектация снабжения плота и шлюпки

Снабжение спасательного плота и спасательной шлюпки включает в себя средства эксплуатации плота или шлюпки, средства жизнеобеспечения и средства сигнализации и привлечения внимания. Предметы снабжения должны быть размещены таким образом, чтобы не мешать действиям по оставлению судна.

Правила Конвенции СОЛАС-74 предусматривают три варианта комплектации снабжения спасательного плота:

SOLAS A PACK - для судов неограниченного района плавания

SOLAS B PACK - для судов прибрежного плавания;

SOLAS С PACK - для судов, совершающих плавание в защищенных водах.

Соответствующая надпись наносится на контейнер, в который упакован плот.

Приводимый ниже перечень относится к комплектации SOLAS A PACK.

С пасательный плот снабжается плавучим спасательным кольцом, прикрепленным к плавучему линю длиной не менее 30 м, а спасательная шлюпка - двумя такими кольцами.

Спасательное кольцо с плавучим линем

П лавучий якорь представляет собой приспособление в виде конуса с отверстием в вершине, изготовленное из ткани наподобие парашюта. На широком конце конуса закреплен дректов - трос, на котором он удерживается за шлюпкой или плотом. Опущенный за борт плавучий якорь заполняется водой, расправляется, дректов натягивается, и якорь препятствует дрейфу шлюпки или плота - их перемещению под воздействием ветра. Если в уменьшении дрейфа шлюпки или плота нет необходимости, нужно выбрать плавучий якорь за предназначенный для этого трос - нирал, закрепленный у вершины конуса.

Плавучий якорь

В снабжение надувного спасательного плота входит два плавучих якоря, один из которых закреплен таким образом, что оказывается в воде, когда срабатывает система газонаполнения и контейнер раскрывается.

Подвязаны штертами или уложены в карманы внутри плота средства его эксплуатации:

запасной плавучий якорь;

два весла из легких дюралевых трубок;

черпак (один или два);

две губки;

нож, рукоятка которого имеет положительную плавучесть, (один или два);

набор ремонтных принадлежностей, предназначенных для заделки проколов в камерах плавучести (зажимы, пробки, ножницы, прорезиненная ткань для изготовления заплат, клей);

ручной мех.

Средства жизнеобеспечения уложены в тубу, помещенную в водонепроницаемый чехол. К ним относятся:

аптечка с набором медикаментов и инструкцией по оказанию первой помощи;

комплект пищевого рациона и питьевой воды;

три консерво вскрывателя;

сосуд для питья с делениями;

набор рыболовных принадлежностей (крючки, блесны, грузила, два мотка капроновой лески);

таблетки от морской болезни (по шесть таблеток на каждого человека), гигиенические пакеты (по одному на каждого);

инструкция по сохранению жизни.

В комплект снабжения может входить опреснитель с инструкцией по его применению.

Комплект средств сигнализации и привлечения внимания включает в себя:

4 парашютных ракеты;

6 фальшфейеров;

2 плавучих дымовых шашки;

водонепроницаемый электрический фонарь, пригодный для сигнализации по азбуке Морзе, с комплектом запасных батарей;

сигнальное зеркало (гелиограф);

сигнальный свисток;

таблицу спасательных сигналов;

пассивный радиолокационный отражатель (если в комплекте снабжения не предусмотрен радиолокационный маяк-ответчик).

В комплект снабжения спасательной шлюпки входят те же предметы (за исключением ручного меха, набора ремонтных принадлежностей и весел для плота), а также:

магнитный компас в нактоузе;

достаточное число весел с уключинами;

два отпорных крюка;

два топора;

два фалиня диаметром 14 мм с разрывным усилием не менее 0,35 веса шлюпки;

нержавеющий ковш со штертом;

ручной осушительный насос;

инструменты и запасные части для двигателя;

огнетушитель (для тушения горящих нефтепродуктов).

Спасательная шлюпка оборудуется прожектором, который обеспечивает эффективное освещение в ночное время светлоокрашенного объекта шириной 18 м на расстоянии 180 м в течение не менее 3 ч.

Средства сигнализации и связи на спасательных шлюпках и плотах

Пиротехнические средства используются для привлечения внимания; подача любого из приведенных ниже сигналов означает, что судно или человек терпит бедствие и нуждается в немедленной помощи.

Парашютная ракета дает яркий огонь красного цвета, наблюдаемый как ночью, так и днем. При запуске в вертикальном направлении ракета взлетает на высоту не менее 300 м, и в ясную погоду ее огонь виден на расстоянии до 20-30 миль. Ракета спускается на своем парашюте со скоростью не более 5 м/с, а продолжительность горения пиротехнического состава составляет 40 с.

Фальшфейер представляет собой пиротехнический патрон, дающий яркий огонь красного цвета. В ясную погоду огонь виден на расстоянии около 6 миль. Во время горения фальшфейер удерживается в руке. Не следует при этом смотреть на огонь, так как это может привести к тяжелой травме зрения.

П родолжительность горения фальшфейера составляет 60 с. Фальшфейер продолжает гореть после погружения его в воду на глубину 10 см в течение 10 с.

Дымовая шашка используется для подачи сигнала в дневное время. Она создает облако густого дыма оранжевого цвета. Дымообразование продолжается в течение не менее 3 мин и не прерывается при погружении шашки в воду на 10 с на глубину 10 см.

Корпус шашки быстро нагревается до высокой температуры, поэтому, чтобы не обжечь руки, шашку нужно бросить в воду, как только дымообразователь начнет действие. Бросать шашку надо по ветру относительно спасательного средства, чтобы ветер относил дым в сторону и не было опасности задохнуться дымом.

Все пиротехнические средства требуют максимальной осторожности при использовании. Каждое такое средство снабжается инструкцией, содержащей указания о порядке действий при подаче соответствующего сигнала и мерах предосторожности. Инструкция нанесена на корпус (гильзу) сигнального средства. Порядок действия иллюстрируется пиктограммами, что позволяет использовать это средство человеку, не владеющему языком, на котором составлена инструкция. Ни в коем случае нельзя задействовать пиротехническое средство против ветра.

Сигнальное зеркало (гелиограф) позволяет в дневное время  при ясной погоде привлечь внимание на расстоянии до 20 миль. Чтобы "зайчик" попал на соответствующую цель (судно, самолет, береговой пост), можно воспользоваться прицелом - пластинкой или щитком с отверстием. Для этого нужно держать щиток на вытянутой руке и наблюдать объект через отверстие в щитке. Гелиограф поднести к глазу и смотреть через отверстие в зеркале на отверстие в щитке и на цель; изменяя положение зеркала, добиваться, чтобы "зайчик" попал на отверстие в щитке, а, следовательно, и на цель.

Для подачи светового сигнала бедствия используется электрический фонарь. Сигнал представляет собой буквы СОС по азбуке Морзе: три точки, три тире, три точки.

Сигналом бедствия является поднятый на мачте (шесте, весле и т. п.) квадратный флаг и поднятый над ним или под ним шар или что-либо похожее на шар.

Сигналом бедствия является также медленное поднятие и опускание вытянутых в сторону рук.

  Радиотелефонным сигналом бедствия является произносимое вслух слово "Mayday" ("Мэдэ").

Для радиосвязи коллективных спасательных средств между собой и с оставленным судном, а также с другими судами, находящимися в пределах видимости, и для подачи радиотелефонного сигнала бедствия используется носимая ультракоротковолновая (УКВ) радиостанция. На судне должно иметься 2-3 станции, находящихся в месте несения ходовой вахты. Если станции используются в повседневной работе, то вместе с ними должны храниться запасные батарейки; если же повседневное использование станций не допускается, то станции должны храниться в опечатанном виде. При оставлении судна радиостанции переносят в спасательные шлюпки и плоты.

Носимая УКВ радиостанция

 Носимая УКВ радиостанция имеет водонепроницаемое исполнение. Телефон двусторонней связи должен обеспечивать работу на 16 канале УКВ и, как минимум, еще на одном дополнительном канале. Батарейное питание рассчитано на работу в течение 8 ч при соотношении 1:1:8 времени на передачу, прием и дежурное прослушивание. Работа радиостанции может осуществляться при пониженной мощности (0,25 Вт), обеспечивающей связь на борту судна, и полной мощности (2-5 Вт), используемой для связи спасательных средств с судном и друг с другом. Включение, выбор каналов и режимов осуществляется кнопочным управлением.

Расстояние, на котором может осуществляться связь в УКВ диапазоне, зависит от мощности передающей радиостанции и высоты антенны передатчика и приемника. Так, при достаточной мощности передатчика, высоте его антенны 1,5 м и высоте антенны приемника 12 м, это расстояние составляет около 9-10 миль.

Радиолокационный отражатель. Радиолокационный ответчик

З акрытие спасательной шлюпки и тент спасательного плота представляют собой гладкие сфероподобные поверхности, при облучении которых судовой радиолокационной станцией происходит отражение радиоволн по законам, близким к оптическим (угол отражения равен углу падения), и отраженная волна не возвращается на антенну судовой РЛС. Во всяком случае, дальность радиолокационного обнаружения шлюпок и плотов незначительна и составляет, по разным оценкам, для шлюпок - 1-4 мили, для спасательных плотов - 0,5-1 мили.

Уголковый радиолокационный отражатель

Для повышения эффективности радиолокационного обнаружения шлюпки и плоты снабжаются пассивными радиолокационными отражателями. Отражатель представляет собой легкую уголковую конструкцию (которая может быть надувной), выполненную из металлизированного материала. Уголки, образующие отражатель, обладают способностью почти полностью отражать электромагнитные волны в том направлении, откуда они пришли. Благодаря этому дальность радиолокационного обнаружения объектов увеличивается на несколько миль.

На плоту или шлюпке надутый радиолокационный отражатель устанавливается и закрепляется как можно выше.

Р адиолокационный ответчик (транспондер) является наиболее эффективным средством обнаружения спасательных шлюпок и плотов. Он имеет два режима работы: режим ожидания и активный режим. В режиме ожидания включен только приемник, настроенный на частоту судовых РЛС. При поступлении импульсов от судовой или самолетной РЛС ответчик переключается в активный режим и излучает собственные импульсы, которые принимаются судовой станцией. На экране судовой РЛС появляется прерывистая прямая линия длиной 8 миль, состоящая из 12 отметок. Она идет радиально от точки, соответствующей месту ответчика, к центру экрана. Ее легко отличить от сигналов, создаваемых другими объектами, и получить направление источник излучения импульсов и расстояние до него.

Радиолокационный ответчик

  Транспондер может быть включен в состав снабжения коллективного спасательного средства и постоянно находиться на нем, либо перенесен на него при оставлении судна. Он обладает положительной плавучестью и может работать, находясь на поверхности воды. Прикрепленный к нему синтетический линь может использоваться для буксировки ответчика или для его крепления на подходящем месте. Это место должно находиться как можно выше и не должно быть экранировано от радиоволн сантиметрового диапазона переборками, палубами и т. п. Спасательный плот должен иметь устройство для установки радиолокационного ответчика на высоте 1 м от поверхности моря.

Транспондер включается автоматически при попадании в воду, либо вручную с помощью двух- или трехпозиционного переключателя. В последнем случае переключатель, кроме позиций "Включено" и "Выключено", имеет позицию "Тест" для проверки работоспособности аппаратуры, а позиция "Включено" защищена чекой.

Ответчик снабжен световой или звуковой индикацией, которая извещает о состоянии, в котором находится аппаратура (например, в режиме ожидания сигнальная лампочка горит постоянно, а при переходе в активный режим - проблесками). Емкость встроенных батарей обеспечивает работу ответчика в режиме ожидания в течение 96 ч при температуре окружающей среды от -20 до +50 ^оС.

Радиолокационный ответчик, установленный на высоте 1 м, должен обеспечивать прием сигнала от судовой РЛС с высотой антенны 15 м и выработку ответного сигнала на расстоянии не менее 5 миль, а от самолетной РЛС, находящейся на высоте 2500 м - не менее 30 миль.

Спутниковый аварийный радиобуй

Г лобальная спутниковая система КОСПАС-САРСАТ объединяет российскую часть КОСПАС (космическая система поиска аварийных судов и самолетов) и американскую - САРСАТ (Search and Rescue Satellite Tracking). Космический сегмент системы составляют искусственные спутники Земли, обращающиеся на круговых околополярных орбитах на высоте 850 и 1000 км от поверхности Земли с периодом обращения 103 и 105 мин соответственно для спутников САРСАТ и КОСПАС. Одновременно на орбитах в рабочем состоянии находится 4-6 спутников.

Структура системы КОСПАС-САРСАТ:

ELT - аварийное радиосредство;

PLB - персональный радиобуй; EPIRB - аварийный радиобуй; LUT - станция приема и обработки информации; MCC - центр управления системой; RCC- спасательно-координационный центр;

SAR - служба поиска и спасания.

Наземную часть системы составляют станции приема и обработки информации (СПОИ), центры управления системой и аварийные радиобуи (АРБ), которыми снабжаются суда и самолеты.

Радиус зоны радиовидимости со спутника составляет около 2500 км. При пролете спутника над земной поверхностью на каждом витке зона покрывает полосу в 5000 км. На каждом последующем витке эта полоса смещается. Если АРБ попал в зону радиовидимости данного спутника, то аппаратура спутника принимает и запоминает передаваемый им сигнал, а если не попал, то сигнал будет принят следующими спутниками, в зону радиовидимости которых попадет АРБ.

Когда зона радиовидимости спутника накроет местоположение СПОИ, то сохраняемая аппаратурой спутника информация сбрасывается на СПОИ, где она декодируется и передается в центр управления системой, который доводит ее до сведения соответствующей службы поиска и спасания. Временная задержка в доставке аварийного сигнала от радиобуя до спасательно-координационного центра составляет в среднем около 100 мин; она сокращается с развертыванием сети СПОИ.

О пределение местоположения радиобуя основано на использовании эффекта Доплера, заключающегося в том, что вследствие движения приемника (спутника) относительно передатчика - источника излучения колебаний постоянной частоты (радиобуя) изменяется частота колебаний, воспринимаемых приемником. При известных на любой момент координатах спутника каждому значению доплеровского сдвига частоты соответствует определенная линия на земной поверхности, а пересечение линий, полученных за время нахождения радиобуя в зоне радиовидимости спутника, дает местоположения передатчика. Погрешность определения местоположения лежит в пределах 2-3 миль.

Аварийные радиобуи АРБ-406  излучают на частоте 406,025 МГц. Каждые 50 с они вырабатывают посылку длительностью 0,5 с и мощностью 5 Вт. Посылка содержит блок несущей частоты и коды типа пользователя (судно, самолет и т. д.), наименование страны-владельца АРБ и идентификационный номер, закрепленный за судном. Радиобуй должен также излучать сигнал на частоте 121,5 МГц, который служит, главным образом, для привода воздушных судов.

Аварийный радиобуй

Радиобуй имеет автономное питание, обеспечивающее его устойчивую работу в течение 24 ч. Буй может работать, находясь в шлюпке, на плоту или на открытой части судна, кроме помещений, экранированных металлическими конструкциями (переборками, палубами и т. п.). Он обладает положительной плавучестью и может работать с водной поверхности.

Буй должен иметь механизм ручного отделения с места его установки на судне и гидростатическое устройство автоматического отделения, срабатывающее при погружении на глубину 4 м. После свободного всплытия буй включается в работу автоматически.

Буй снабжается плавучим линем, позволяющим буксировать его на воде или закрепить на судне, в шлюпке или на спасательном плоту.

Радиобуи, выпускаемые различными изготовителями, отличаются по конструкции. Для включения в работу одних из них достаточно отделить буй от крепления и перевернуть; другие имеют трехпозиционный переключатель "Выключено"-"Тест"-"Включено", причем последняя позиция защищена чекой от случайного включения. Для контроля включения предусмотрен световой индикатор.

Каждый член экипажа судна должен быть обучен пользованию радиобуем системы КОСПАС-САРСАТ.

Прием системой КОСПАС-САРСАТ сигнала радиобуя АРБ-406 является основанием для развертывания поисково-спасательной операции.

ПЛОТЫ СПАСАТЕЛЬНЫЕ СБРАСЫВАЕМЫЕ

СПАСАТЕЛЬНЫЕ ПЛОТЫ, ПОСАДКИ, ДЕЙСТВИЯ В ПЛОТАХ

Коллективные судовые спасательные средства (ССС) - это средства, которые могут использоваться группой людей.

Коллективные ССС и их спусковые устройства должны обеспечить надежную и безопасную работу с тем, чтобы они могли быть спущены на воду при наименьшей осадке судна при крене 20° на любой борт и дифференте 10°.

Посадка людей в спасательные средства и спуск последних на воду в спокойных условиях не должны превышать по времени:

• 10 мин — для грузовых судов;

• 30 мин — для пассажирских и промысловых судов неограниченного района плавания.

Спасательные шлюпки и спасательные плоты, как правило, должны размещаться на одной палубе, допускается размещение спасательных плотов на одну палубу выше или ниже палубы, на которой установлены спасательные шлюпки.

Спасательные плоты

Спасательный плот - это плот, способный обеспечить сохранение жизни людей, терпящих бедствие, с момента оставления ими судна. Его конструкция должна быть такой, чтобы выдержать на плаву влияние окружающей среды в течение не менее 30 суток при любых гидрометеоусловиях.

Плоты изготавливаются вместимостью не менее 6 и обычно до 25 человек (на пассажирских судах могут встретиться плоты вместимостью до 150 человек). Основное распространение, благодаря своей компактности, получили плоты надувного типа (ПСН).

Рис. 12.17. Устройство надувного спасательного плота

1 – надувное днище; 2 – шторки входа; 3 – сигнальный огонь; 4 – двойной тент; 5 – водосборник; 6 – газовый баллон; 7 – пусковой линь; 8 – водобалластный карман; 9 – леер; 10 – входной трап; 11 – плавучий якорь

По способу доставки на воду спасательные плоты делятся на спускаемые механическими средствами (при помощи плотбалок) и сбрасываемые.

Посадка в сбрасываемый спасательный плот производится после его раскрытия на воде, что делает более сложной саму процедуру посадки. Однако, процедура доставки плота на воду существенно проще и надежнее в условиях шторма (особенно для небольших судов, у которых качка очень стремительная).

Спускаемые плоты устанавливаются, главным образом, на пассажирских судах, поскольку посадка в них осуществляется на уровне палубы, что является большим преимуществом при спасении пассажиров, могущих оказаться в самом разнообразном физическом и психическом состоянии.

Прочность сбрасываемого плота должна быть достаточной, чтобы выдерживать его сбрасывание в контейнере с высоты не менее 18 м и выдерживать прыгающих людей на раскрывшийся плот с высоты не менее 4.5 метров.

Рис. 12.18. Оснащение места установки ПСН на борту судна

Основными элементами конструкции спасательного плота являются:

• камера плавучести - обеспечивает плавучесть плота;

• днище - водонепроницаемый элемент, обеспечивающий изоляцию от холодной воды;

• тент - водонепроницаемый элемент, обеспечивающий изоляцию подтентового пространства от зноя и холода.

Камера плавучести спасательного плота может быть как жесткой, так и надувной. У жестких плотов плавучесть обеспечивается легким плавучим материалом, распложенным по периметру.

Камера плавучести надувного плота состоит не менее чем из двух независимых отсеков, для того чтобы при повреждении одного отсека, оставшиеся отсеки могли обеспечивать положительный надводный борт и удерживать на плаву штатное количество людей и снабжение. Обычно отсеки располагаются кольцами один над другим, что позволяет не только обеспечить достаточную плавучесть, но и сохранить площадь для размещения людей при повреждении одного отсека.

Надувные камеры плавучести заполняются нетоксичным газом. Обычно для этой цели используется углекислый газ, находящийся в баллоне на днище плота. Надувание плота занимает от 1 до 3-х минут.

Для обеспечения возможности поддержания рабочего давления в отсеках устанавливаются клапаны для ручной подкачки насосом или мехами.

Задача термоизоляции подтентового пространства обычно решается путем установки тента, состоящего из двух слоев водонепроницаемого материала с воздушной прослойкой. Наружный цвет тента делается оранжевым, а внутренний - должен быть нейтральным, не вызывающим дискомфорта у находящихся на плоту людей.

Для установки тента в надувных плотах делаются опоры арочного типа, надувающиеся автоматически вместе с камерой плавучести. Высота тента делается такой, чтобы человек мог находиться в сидячем положении в любой части подтентового пространства.

На тенте должно быть:

• по меньшей мере, одно смотровое окно;

• устройство для сбора дождевой воды;

• устройство для установки радиолокационного отражателя;

• полосы из белого световозвращающего материала.

На верхней части тента устанавливается сигнальный огонь, автоматически включающийся при раскрытии тента. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

Внутри плота устанавливается электролампочка, включающаяся автоматически при раскрытии тента. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

По внешнему периметру камеры плавучести плота крепится спасательный леер, помогающий добраться до входа. По внутреннему периметру также устанавливается спасательный леер, помогающий людям удерживаться во время шторма.

Входы в спасательные плоты оборудуются специальными устройствами, помогающими людям забираться из воды внутрь плота. По крайней мере у одного из входов на уровне воды должна быть оборудована посадочная площадка. Входы, не оборудованные посадочной площадкой, должны иметь посадочные трапы, нижняя ступенька которых находится ниже ватерлинии не менее чем на 0,4 метра.

На днище надувного плота по периметру устанавливаются заполняемые водой карманы. Они представляют собой отвисающие вниз мешки с отверстиями в верхней части. Отверстия делаются достаточно большими, чтобы в течение 25 секунд после того, как плот оказывается в раскрытом состоянии на воде, карманы заполнились не менее чем на 60%.

Карманы выполняют две функции:

• обеспечивают остойчивость, что особенно актуально во время шторма, когда раскрытый плот находится на воде без людей;

• раскрытый плот имеет очень большую надводную парусность по сравнению с погруженной частью, что приводит к сильному ветровому дрейфу. Заполненные водой карманы, существенно уменьшают ветровой дрейф плота.

Для надувания плота к его днищу крепится баллон с газом, закрытый специальным пусковым клапаном, который открывается при натяжении прикрепленного к нему пускового линя. При открытии пускового клапана газ направляется к отсекам по шлангам высокого давления.

Пусковой линь имеет двойное назначение:

• используется для открытия клапана на баллоне с газом;

• используется для удержания плота на воде у борта судна.

Длина пускового линя не менее 15 метров.

Снабжение спасательного плота

• 2 плавучих весла;

• средства осушения: плавучий черпак (два черпака для плотов вместимостью 13 человек и более) и 2 губки;

• 2 плавучих якоря, один из которых постоянно прикреплен к плоту, а второй является запасным. Сразу после раскрытия ПСНа сбрасываемого типа прикрепленный плавучий якорь раскрывается автоматически.

• специальный нескладной нож без колющей части с плавучей ручкой. Нож находится в кармане с наружной стороны тента вблизи места крепления пускового линя к плоту.

• спасательное кольцо с плавучим линем длиной не менее 30 м;

• ремонтный комплект для заделки проколов. Обычно, в комплект ремонтных принадлежностей входит материал для изготовления заплат, клей, пробки и зажимы для быстрой заделки повреждений;

• 3 консервооткрывателя;

• ножницы;

• ручной насос или меха для подкачки плота;

• питьевая вода консервированная из расчета 1,5 л на человека;

• пищевой рацион из расчета 10 000 кДж на человека;

• аптечка первой помощи;

• таблетки от морской болезни с продолжительностью действия не мене 48 часов на человека;

• по одному гигиеническому пакету на человека;

• рыболовные принадлежности;

• теплозащитные средства в количестве 10 % от расчетного числа людей, но не менее 2 единиц;

• инструкция по сохранению жизни на спасательных плотах.

Рис.12.19. Установка ПСН на борту судна

Средства сигнализации:

• радиолокационный маяк – ответчик (SART);

• УКВ переносная радиостанция;

• 4 красные парашютные ракеты;

• 6 красных фальшфейера;

• 2 плавучие дымовые шашки;

• электрический водонепроницаемый фонарь, пригодный для по дачи сигналов по азбуке Морзе;

• сигнальное зеркало (гелиограф);

• сигнальный свисток;

• таблица спасательных сигналов.

Установка ПСН

На судне ПСН (плот спасательный надувной) хранится в пластиковом контейнере, состоящем из двух половинок, герметично соединенных и скрепленных бандажными лентами.

Прочность лент, или соединяющих концы ленты звеньев, рассчитывается на разрыв от внутреннего давления газа при надувании плота.

Контейнер с плотом устанавливается на специальной раме, прижатый к ней найтовами, заведенными на устройство отдачи.

Рис. 12.20. Схема крепления ПСН к судну

1 – найтовы; 2 – глаголь-гак; 3 – пусковой линь; 4 – гидростат; 5 – слабое звено; 6 - бандажная лента

Спусковое устройство спасательных плотов должно обеспечивать безопасный спуск плота с полным комплектом людей и снабжения при крене до 20° на любой борт и дифференте до 10°.

Установка плота предусматривает два способа освобождения от найтовов - ручной и автоматический.

Для ручного освобождения плота от найтовов достаточно сбросить с глаголь-гака фиксирующее звено. Плот остается связанным с судном.

Есть устройства, у который освобождение найтовов происходит поворотом специальной рукоятки, в результате выдергиваются штыри, удерживающие коренные концы найтовов. Такое устройство применяется, когда несколько плотов размещается на одной раме друг за другом. В такой конструкции предусматривается как последовательный сброс плотов, так и сброс всех плотов поворотом одной рукоятки.

Для автоматического освобождения плота при погружении судна под воду в разобщающее устройство включается гидростат - устройство, освобождающее найтовы на глубине не более 4 м.

По принципу действия гидростаты бывают разобщающего типа и режущего.

Рис. 12.21. Гидростат режущего типа

В гидростате режущего типа в исходном состоянии подпружиненный нож удерживается запирающим штифтом, закрепленном на подпружиненной мембране.

Пространство над мембраной является герметично закрытым, поэтому при погружении в воду давление начинает расти только под мембраной. Жесткость пружины, удерживающей мембрану, рассчитывается на то, чтобы на глубине до 4 м внешнее давление отжало мембрану и освободило нож. Сжатая пружина ножа после освобождения резко распрямляется, и ударом ножа перерезывается веревочная петля, удерживающая найтовы.

Плот остается связанным с судном только через слабое звено.

Гидростат разобщающего типа. Корпуса гидростатов разобщающего типа достаточно разнообразны, но все они используют механический принцип отсоединения при достижении заданного давления на чувствительный элемент.

Корпус данного гидростата также разделен мембраной на две камеры, одна из которых герметичная, а во вторую может поступать вода при погружении.

Отсоединяющаяся головка, к которой крепятся найтовы, удерживается изнутри запирающим устройством, механически соединенным с мембраной.

Рис. 12.22. Гидростат разобщающего типа

Как и в предыдущем примере, жесткость пружины, удерживающей мембрану (а следовательно, и запирающее устройство), рассчитана на то, чтобы под давлением воды на глубине до 4 м произошло освобождение отсоединяющейся головки гидростата, что приводит к освобождению плота от найтовов.

Плот остается связанным с судном только через слабое звено.

При погружении судна, контейнер с ПСН всплывает, при этом пусковой линь вытягивается из контейнера. Соединение пускового линя с судном осуществляется через слабое звено. Разрывная прочность слабого звена составляет 2,2 + 0,4 кН, что достаточно для вытягивания пускового линя из контейнера и открытия пускового клапана. При дальнейшем натяжении слабое звено разрывается и плот освобождается от крепления к борту судна.

Встречаются конструкции, где слабое звено является частью коренного конца самого пускового линя. Прочность слабого звена мала, чтобы удерживать плот у борта в условиях сильного ветра и волнения. Поэтому, при ручной отдаче, первое, что необходимо сделать до отдачи найтовов - выбрать из контейнера небольшой участок пускового линя и надежно привязать его выше слабого звена к конструкции судна (изолировать слабое звено). Если не привязать пусковой линь на участке нормальной прочности, то плот будет оторван и унесен.

Слабое звено зрительно легко отличить: это может быть более тонкая вставка в пусковой линь или надрез на лине.

Спуск ПСН на воду

Краткая инструкция по приведению плота в рабочее состояние и посадке в виде рисунков с пояснениями наносится на контейнер плота и рядом с местом установки.

Порядок спуска ПСН на воду и посадка в него предусматривает следующие действия:

• освободить найтовы;

• вытолкнуть плот за борт. Для высокобортного судна не рекомендуется сбрасывать плот при крене свыше 15° со стороны вышедшего из воды борта. Допрыгнуть до воды, не касаясь борта, в этом случае маловероятно, а соскальзывание по вышедшему из воды борту, обросшему ракушками, может привести к серьезным травмам;

• вытянуть из контейнера пусковой линь и сильно дернуть;

• раскрывшийся плот подтянуть к борту и закрепить линь;

Если плот раскрылся днищем вверх, то на днище плота имеются специальные лямки, взявшись за которые руками и уперевшись в край днища ногами, можно плот перевернуть в нормальное положение. Так как плот имеет большую парусность, то перед переворачиванием его необходимо повернуть так, чтобы оказаться с подветренной стороны. В этом случае ветер будет помогать переворачивать плот;

• переместиться в плот, стремясь попасть в него сухим:

- можно прыгать на плот с высоты до 4,5 м, если есть уверенность, что в нем нет людей;

- можно спуститься по штормтрапу;

- можно спуститься по швартовному концу;

- можно прыгать в воду рядом с плотом, а затем забраться в плот;

• помочь другим спасающимся забраться в плот (использовать спасательное кольцо с линем из аварийного снабжения плота).

После того, как все спасающиеся оказались на плоту или в воде, но держащимися за спасательный леер плота, необходимо отойти от тонущего судна на безопасное расстояние, для чего нужно:

- отрезать пусковой линь. Нож находится в кармане на тенте плота у места крепления линя.

- выбрать плавучий якорь;

- подтянуть водяные карманы.

Водяные карманы создают существенное сопротивление движению. К нижней части каждого кармана крепится штерт, закрепленный верхней частью в районе ближайшего входа в плот. Необходимо потянуть за штерт, выдавить из кармана воду, прижать карман к днищу и закрепить в таком состоянии штерт.

Для отхода от судна нужно использовать весла из аварийного снабжения, а также можно использовать плавучий якорь, забрасывая его вперед и подтягиваясь на нем. Для того, чтобы якорь можно было забрасывать, к центру купола нужно прикрепить какой-либо тяжелый предмет (например, ботинок).

Нахождение в непосредственной близости от судна опасно по следующим причинам:

• образование воронки при погружении судна под воду;

• возможность взрыва при пожаре;

• всплытие с тонущего судна плавающих предметов;

• возможность заваливания судна на борт.

После отхода на безопасное расстояние всем спасательным средствам необходимо объединиться и удерживаться в месте гибели судна. Объединение спасательных средств позволяет:

• равномерно распределить людей, воду, продукты питания, теплые вещи и т.п.;

• более рационально использовать средства сигнализации;

• более рационально распределить людские ресурсы на выполнение работ (несение вахты, оказание медицинской помощи нуждающимся, ловля рыбы и т.п.);

• облегчить поиск средствам, ведущим поисково-спасательную операцию.

Организация поисково-спасательной операции будет начата с координат места гибели судна, поэтому для уменьшения ветрового дрейфа необходимо поставить плавучие якоря и опустить водяные карманы.

ЭВАКУАЦИЯ ВЕРТОЛЕТОМ

ПОМОЩЬ С ВЕРТОЛЕТА

В настоящее время многие государства, имеющие морские границы, держат в постоянной готовности всепогодные поисково-спасательные вертолеты для оказания помощи по запросу с судов. Так, в западноевропейских водах районы их действия достигают 310 морских миль от базовых аэродромов. Это позволяет им взаимодействовать с судами в любой точке Северного моря и в большей части Северной Атлантики. Кроме того, расширяются зоны оперативной деятельности поисково-спасательных вертолетов за счет дозаправки их в воздухе, использования в качестве площадок для взлета и посадки специальных вспомогательных судов и т.п. ВВС США, по информации зарубежных источников, уже довольно широко используют дозаправку вертолетов в воздухе. Вопросы взаимодействия судов и летательных аппаратов все больше находят свое отражение в различных международных и национальных документах, регламентирующих мореплавание, особенно при поиске и спасании. Однако в нашей стране данной проблеме (в методологическом и учебном плане) внимания уделяется очень мало. Недостаток литературы подобного рода приводит на практике к определенным затруднениям, особенно при действиях в аварийных или иных чрезвычайных обстоятельствах, осуществляемых впервые. Предлагаемые ниже рекомендации по взаимодействию судна с вертолетом при оказании помощи и приеме лоцмана составлены на базе проработок специалистов Нидерландов, Дании, Великобритании, Береговой охраны США и личного опыта автора. Капитану необходимо помнить, что все действия, начиная от вызова вертолета и до окончания операции, должны быть четко продуманы, регламентированы (расписаны) и отработаны с экипажем. Эвакуация пострадавшего, а также прием лоцмана с вертолета являются очень сложными операциями, как для экипажа судна, так и для экипажа вертолета. Вызов вертолета. Уточните порядок обращения за медицинской помощью. Сообщите оператору, через которого намерены произвести вызов, как можно точнее следующую информацию: название, тип судна, его тактико-технические данные, позывные, местонахождение, время по Гринвичу, курс и скорость, направление и силу ветра, состояние моря (высоту и направление волнения/зыби), особенности окраски трубы, корпуса и надстройки судна, канал УКВ или вид предполагаемой связи. Подготовьте полную медицинскую информацию о больном (пострадавшем), включая сведения о возможности его подъема на носилках. При этом помните, что судовые носилки для этих целей не пригодны. Сообщите оператору, если вы находитесь вне зоны действия вертолета, курс и скорость, которыми вы будете следовать в согласованную точку. Это даст возможность экипажу вертолета составить план действий по встрече с вами. Информируйте постоянно о любых переменах в обстановке и обстоятельствах, например об изменении направления и силы ветра, о состоянии больного (пострадавшего) и т.п. Прием вертолета. Держите радиовахту постоянно на частоте 2182 кГц или на другой, заранее согласованной. Прямая радиосвязь между судном и вертолетом не всегда возможна. Практически во всех случаях обмен информацией может быть осуществлен через береговые радиостанции. Определите наиболее пригодное место на палубе для приема вертолета. Оно должно быть достаточно большим и свободным от судовых конструкций. При этом обращайте внимание на: возможность демонтажа (при необходимости) антенн и других воздушных судовых линий; наличие в готовности брезентовых полотнищ для обеспечения безопасности; создание условий, исключающих вероятность повреждения судового оборудования. Вертолет должен приближаться к судну с кормы. Судну необходимо, по возможности, сохранять постоянную скорость и следовать так, чтобы ветер был по курсовому углу 30° ЛБ. Канат подъемной лебедки вертолета длиной от 15 до 30 м не должен крепиться или цепляться за элементы конструкции корпуса или за судовой такелаж и рангоут. Информируйте, если возможно, пилота о выбранном вами месте приема вертолета заблаговременно, но окончательный выбор остается за командиром, особенно если выбранное вами место окажется ниже кормового флагштока. Согласуйте и отработайте заранее систему визуальных или световых сигналов для связи с вертолетом, поскольку общение членов экипажей судна и вертолета затруднено. Члены экипажа, принимающие вертолет, должны быть в спасательных жилетах, но без головных уборов. Судовой пожарной партии необходимо быть наготове вблизи места приема вертолета с пенными огнетушителями. Подготовьтесь к подаче видимых дополнительных сигналов для ориентировки экипажа вертолета. Днем предпочтительнее дымовые сигналы, ясно указывающие направление ветра по отношению к диаметральной .плоскости судна. Ночью надо направить . свет прожекторов вверх. Как только с вертолета вас опознают, то прожекторы необходимо немедленно выключить во избежание ослепления экипажа. Район приема вертолета должен быть освещен как можно лучше. Установите контакт с вертолетом посредством УКВ радиосвязи и обеспечьте также с помощью переносной станции УКВ связь между мостиком судна и старшим помощником капитана на палубе, в районе приема вертолета. Подъем пострадавшего. Разместите эвакуируемого пострадавшего (больного) как можно ближе к месту приема вертолета, так как время операции по подъему может быть ограничено. Подготовьте все необходимое для обеспечения безопасности при его подъеме, чтобы не было потери времени. Снабдите пострадавшего (больного) письмом с детальным описанием произошедшего с ним на борту судна, примененных методов лечения и использованных медикаментов. Передайте все его документы, включая паспорт моряка, санитарный паспорт, свидетельство о вакцинации, и, если возможно, укажите его группу крови. Наденьте ему спасательный жилет, если это возможно. В течение операции курс судна может быть скорректирован командиром вертолета. Скорость должна быть такой, чтобы относительный ветер над палубой был порядка 10-20 уз. Если нет радиосвязи с вертолетом, то подача визуальных сигналов в течение подъема проводится с помощью рук. К спускаемому аппарату (устройству) может быть прикреплен линь-оттяжка, обращение с которым требует осторожности. Нельзя допускать его зацепления за такелаж и рангоут или крепления его к какой-либо конструкции судна. Пользоваться спускаемым аппаратом возможно тогда, когда он коснется палубы, во избежание удара статическим электричеством. Руки пострадавшего должны быть внутри подъемного устройства (носилок). Экипажу вертолета (лебедчику) необходимо дать знать, когда можно начинать подъем. Лучше, если всей операцией будет руководить помощник (которого вы назначили) непосредственно с палубы судна. Сигналом к началу подъема, как правило, служит поднятие больших пальцев рук вверх, причем сигнал может быть подан только тогда, когда подъемное устройство вертолета полностью освобождено от любых зацеплений с корпусом судна. Для предотвращения раскачивания подъемного устройства при подъеме пострадавшего на борт вертолета необходимо использовать линь-оттяжку, при этом следить, чтобы никто из экипажа не мог быть запутан в нём. Прием лоцмана. Объем и последовательность подготовительных операций к приему лоцмана мало чем отличаются от вышеизложенного. Как правило, в дополнение, по обоим бортам вблизи от намеченного места приема вертолета необходимо разместить два спасательных круга с линями и буйками. Курс и скорость в продолжение всей операции должны быть неизменными. Направление движения либо задается командиром вертолета, либо приводится в соответствие, как это уже излагалось. Спуск лоцмана производится очень быстро, к чему необходимо быть готовым во всех отношениях, включая последующее маневрирование. Прибытие лоцмана на вертолете. При плохой погоде может возникнуть ситуация, когда вертолет не сможет находиться на палубе судна в стационарном положении. В таких случаях с вертолета спускают проводник, который должен быть принят экипажем судна вручную и уложен на палубе таким образом, чтобы он не мешал и не мог зацепиться за какое-либо препятствие на палубе. Проводник все время должен быть в натянутом состоянии, с его помощью на палубу затем принимают подъемное устройство вертолета. Необходимо помнить о соблюдении чрезвычайной осторожности при выполнении этой операции, поскольку положение вертолета может все время меняться. Особого внимания требуют вопросы, связанные с подачей четких и ясных сигналов экипажу вертолета о начале подъема с палубы судна подъемного устройства.

ПРОБЛЕМЫ ВЫЖИВАЕМОСТИ: ПСИХОЛОГИЧЕСКИЕ ФАКТОРЫ

Условия выживания на море

Оставив погибающее судно, человек оказывается лишенным защиты от воздействия целого ряда неблагоприятных факторов, что ставит его в условия выживания и требует от него активных целесообразных действий, направленных на сохранение жизни, здоровья и работоспособности.

Выживание спасающихся на море зависит от возможности противостоять воздействию на человеческий организм таких специфических неблагоприятных факторов, как опасность утопления, холод, жара, недостаток питьевой воды, голодание, укачивание, психогенный шок.

Исключительное значение имеет моральный климат в коллективе экипажа спасательного средства, воля к жизни, стремление во что бы то ни стало преодолеть возникшие опасности и лишения, то, что называют "фанатизмом цели".

Особенно важна роль лидера коллектива - командира спасательного средства, который должен поддерживать в людях надежду на спасение. Четкая команда или совет, поданные уверенным, твердым голосом, снимают растерянность, являются стимулом к преодолению угнетенного, подавленного настроения.

Хорошим противовесом раздражительности, унынию, равно как и излишней суетливости, ненужной говорливости является чувство юмора, с тем, однако, что шутки не должны быть оскорбительными и унижающими чувство собственного достоинства.

Недопустимы грубость, высокомерие, заносчивость, так же, как и подозрительность, недоверчивость. Необходима терпеливость в общении с людьми. Любая допущенная ошибка или психологический срыв сами по себе причиняют человеку нравственную травму, которую он тяжело переживает. В этой ситуации он более всего нуждается в поддержке, снятии душевного напряжения, которое вызвано чувством вины и сознанием допущенной ошибки.

Опасность утопления

Утопление представляет собой острое кислородное голодание вследствие заполнения дыхательных путей жидкостью. Через 3-7 мин после прекращения дыхания и остановки кровообращения наступают необратимые изменения в головном мозгу, после чего полноценное восстановление жизненных функций организма невозможно. Первая помощь заключается в удалении жидкости из дыхательных путей, проведении искусственного дыхания и массаже сердца. Она эффективна только на стадии клинической смерти, продолжительность которой в отдельных случаях может быть и более 7 мин, хотя известны отдельные факты возвращения к жизни и через значительно больший промежуток времени.

Если остановка дыхания вызвана спазмом мышц гортани и вода не проникла в легкие, то шансы на успех при оказании первой помощи больше, чем в том случае, когда вода заполнила альвеолы легких.

Утопление угрожает людям, оказавшимся в воде без индивидуальных спасательных средств или использующим их неправильно. Поэтому очень важно проследить, чтобы при оставлении судна все спасающиеся были обеспечены спасательными жилетами или гидротермокостюмами, и проверить правильность их надевания.

Утопление угрожает не только людям, оказавшимся в воде за бортом судна, но и находящимся в коллективных спасательных средствах, заполнившихся водой. Спасательные плоты и частично закрытые спасательные шлюпки оборудуются закрытиями, защищающими от проникновения воды внутрь плота или шлюпки, однако требуется постоянное наблюдение за состоянием закрытий.

Влияние холода. Гипотермия

Особенности влияния холода на человеческий организм в условиях выживания на море связаны с тем, что теплопроводность морской воды в 25-26 раз выше, чем теплопроводность воздуха. Вследствие этого у человека, погруженного в воду, потери тепла значительно больше, чем при нахождении в воздушной среде. Так, при температуре воды +12 °С они в 15 раз выше, чем в воздухе при той же температуре. Нарушение баланса между выделением тепла за счет обмена веществ и отдачей его вследствие контакта с окружающей средой вызывает гипотермию - прогрессирующее понижение температуры тела человека ниже допустимого предела, сопровождающееся нарушением терморегуляции, сердечной и нервной деятельности. Переохлаждение организма по мере нарастания опасности проявляется следующим образом: резкая бледность кожных покровов, сильный озноб, общая слабость, общее окоченение, судорожное сведение жевательных мышц или мускулатуры ног и рук. Прогрессируют явления, вызванные расстройством нервной системы: повышенная возбудимость, сменяющаяся апатией, усталостью и нежеланием двигаться, потерей чувства опасности; неловкость в движениях, судороги; нарушение речи и потеря сознания.

При понижении температуры тела человека до 34 °С начинается нарушение деятельности головного мозга, при 33 °С - резкое сокращение частоты ударов сердца, при 30 °С наступает аритмия сердца, пропадает сознание. Смерть вследствие переохлаждения наступает при снижении внутренней температуры тела ниже 24-26 °С, что происходит через 0,25-1,5 ч пребывания в воде при ее температуре 10 °С и 8-10 ч при температуре 19-21 °С, но возможна и не при столь значительном снижении температуры. Степень охлаждения тела и соответствующая продолжительность пребывания в холодной воде имеют большие индивидуальные различия, зависящие от упитанности человека, его одежды, физической активности.

Лишь при температуре воды 33-34 °С человеческое тело, погруженное в воду, находится в состоянии теплового баланса с окружающей средой и это не приводит к снижению его температуры. Поэтому опасность гипотермии существует практически в любом районе Мирового океана и в любом сезоне.

Теплообмен замедляется, если на человеке, находящемся в воде, надето несколько слоев одежды, в особенности - шерстяной с изолирующим наружным покрытием. Даже полностью промокшая одежда снижает интенсивность теплообмена и в некоторой степени защищает от охлаждения в воде; температура под одеждой всегда на 4-5 °С выше температуры окружающей воды.

Для уменьшения теплопотерь следует защищать места наиболее интенсивной теплоотдачи: затылок, шею, подмышки, пах, кисти рук. Перед оставлением судна завернуть шею шарфом или полотенцем, на голову надеть шерстяную или меховую шапку, на руки - теплые перчатки. Человеку, оказавшемуся в воде, нужно надеть капюшон, если он имеется у одежды, или хотя бы поднять воротник; сгруппироваться, приняв позу эмбриона: поджать колени к животу, обхватив их руками. Это очень важно для сохранения тепла в области грудной клетки с наименьшим защитным слоем подкожно-жировой клетчатки. Голову следует держать как можно выше, так как на ее долю приходится не менее половины всех теплопотерь организма.

Находясь в воде, для уменьшения расхода энергии нужно сохранять полную неподвижность; это может увеличить продолжительность выживания более чем в два раза. Плавание оправдано только при наличии реальной возможности достичь спасательного средства или соединиться с другими находящимися в воде людьми.

Радикальным способом предупреждения гипотермии является использование изолирующего гидротермокостюма.

На борту коллективного спасательного средства следует отжать мокрую одежду, по возможности заменить ее на сухую или завернуться в одеяло, использовать теплозащитное средство.

У людей, которым при бедствии удалось избежать прямого попадания в воду, тем не менее, общее переохлаждение организма также может повлечь смертельный исход. Организм реагирует на охлаждение ограничением теплоотдачи с кожи вследствие оттока от нее крови к внутренним органам, увеличением теплопродукции в мышцах при движении, работе, мышечной дрожи. После истощения механизмов этой физиологической реакции развивается гипотермия, чему способствует ограничение подвижности, нарушение терморегуляции организма, вызванное опьянением, психологическим шоком, кровопотерей, а также внешними факторами - промоканием одежды, комбинированным воздействием отрицательной температуры и ветра.

После подъема пострадавших на борт судна-спасателя необходимо согреть их под теплым душем или в ванне, постепенно повышая температуру воды от 34-36 °С до 40-45 °С, обеспечить прием теплой пищи, горячего сладкого чая или кофе, переодеть в сухую одежду. Потерявшим сознание производить искусственное дыхание и массаж в области сердца.

От внезапного воздействия холодной воды на кожу и ее сосудосуживающего действия может наступить холодовый шок - перераздражение нервной системы, вследствие которого человек умирает через 5-10 мин пребывания в воде, т. е. раньше, чем может привести к смертельному исходу общее переохлаждение организма.

Большую опасность представляет отморожение конечностей и лица, которое может наступить и при небольшом морозе и даже при плюсовой температуре, чему способствуют воздействие ветра, повышенная влажность воздуха, а также понижение сопротивляемости организма в экстремальных условиях выживания при бедствии. Для профилактики отморожения смазывать жиром кожу лица, уши, губы, кисти рук. Первая помощь направлена на скорейшее восстановление кровообращения в отмороженных участках тканей. Пораженные участки отогревать теплом других частей тела, которые не подверглись охлаждению, или в воде с температурой 18-20 °С, медленно повышая ее до 37-38 °С, или протирать спиртом.

Воздействие жары

Воздействие жары на человеческий организм приводит к его перегреванию - гипертермии. Гипертермия возникает при максимальном напряжении физиологических механизмов терморегуляции: потоотделение, расширение кожных сосудов. Ее симптомами являются слабость, головная боль, тошнота,  учащение пульса. Длительное воздействие на организм высокой температуры внешней среды приводит к расстройству механизмов терморегуляции - тепловому удару. Средняя и тяжелая формы поражения характеризуются рвотой, обмороком, потерей сознания, судорогами, ослаблением кровообращения, и при повышении температуры тела до 42 °С наступают несовместимые с жизнью изменения в мозговой ткани.

Развитию гипертермии способствует мышечная работа, продуцирующая тепло, нарушение механизмов терморегуляции при опьянении, некоторых заболеваниях.

При непосредственном действии солнечных лучей на голову происходит солнечный удар - остро развивающееся болезненное состояние, которое характеризуется головной болью, рвотой, вялостью, повышением температуры тела, нарушением пульса, дыхания, судорогами. В тяжелых случаях  происходит глубокое расстройство сознания с резким ослаблением реакции на внешние раздражители.

Для предупреждения гипертермии следует укрываться от солнца, смачивать одежду морской водой, избегать физического напряжения. Первая помощь при гипертермии и солнечном ударе - перенести пострадавшего в тень или хотя бы укрыть от лучей солнца, обильно поить его холодной водой, обмывать его или обернуть влажной тканью. В тяжелых случаях положить пострадавшего на бок, чтобы он не захлебнулся рвотными массами, применить искусственное дыхание.

Потребление воды

Недостаток питьевой воды приводит к обезвоживанию организма и представляет угрозу для жизни спасающихся. При обезвоживанию организма вследствие водного голодания человек испытывает мучительную жажду, происходит тяжелое расстройство кровообращения, нарушается функция почек. Потеря 10 % воды, содержащейся в организме, может привести к необратимым изменениям и смерти. При температуре воздуха от 10 до 21 °С человек без воды может погибнуть в течение 8-10 суток.

Для удовлетворения потребностей организма при умеренно низкой и нормальной температуре окружающей среды достаточно употребления 0,5 л питьевой воды в сутки. В коллективном спасательном средстве в первые сутки следует воздержаться от использования имеющихся в нем запасов воды. В последующие дни суточную норму нужно разделить на 4-8 порций. Пить воду маленькими глотками, подержать во рту, прежде чем сделать глоток. Вода, выпитая за один раз в большом количестве, выделяется через почки, не усваиваясь организмом.

Необходимо принимать все меры для сбора дождевой воды, собирать с помощью губки воду, выпавшую на внутренней поверхности спасательного средства в виде росы.

Рекомендации специалистов относительно возможности пить морскую воду противоречивы. В соответствии с преобладающим мнением, пить морскую воду категорически запрещается, поскольку это увеличивает нагрузку на почки, приводит к обезвоживанию клеток и гибели организма.

Так как потоотделение ведет к потере воды и солей, содержащихся в организме человека, нужно избегать физической нагрузки, защищаться от солнечных лучей, увлажнять одежду забортной водой.

Следует задействовать имеющийся в спасательном средстве опреснитель в соответствии с инструкцией о его применении.

На коллективных спасательных средствах могут использоваться опреснители различных типов. Принцип действия химических опреснителей заключается в том, что в морскую воду вводятся вещества, вступающие в химическую реакцию с содержащимися в ней солями, образуя соединение, выпадающие в твердый осадок. Вода, оставшаяся в сосуде после выпадения осадка, пригодна для питья. Операцию по опреснению воды можно повторить, используя тот же реагент, однако при каждом последующем его использовании степень опреснения понижается.

В солнечном опреснителе использутся свойство морской воды, заключающееся в том, что пар, образующийся при ее нагревании, не содержит солей. Вода нагревается в сосуде солнечным теплом, а образующийся пар переходит в другую камеру и там конденсируется.

В опреснителях мембранного типа морская вода продавливается через мембрану с мельчайшими отверстиями, такими, что молекулы воды проходят через нее, а молекулы солей не проходят.

Спасательная шлюпка должна иметь запас пресной воды в водонепроницаемых сосудах из расчета 3 л на человека. 1 л из этой нормы может быть заменен водой, полученной из опреснительного аппарата, способного производить 1 л на каждого человека в течение двух дней. Если же на шлюпке имеется опреснитель ручного действия, работа которого не зависит ни от солнечной энергии, ни от иных, чем в морской воде, химических элементов, и он может производить по 2 л пресной воды в течение двух дней, то запас пресной воды может быть сокращен до 1 л на человека.

Спасательный плот должен иметь запас пресной воды в сосудах из расчета 1,5 л на человека. При наличии опреснителя, способного производить 0,5 л пресной воды на каждого человека в течение двух дней, или опреснителя ручного действия, способного за это время производить 1 л пресной воды на человека, запас может быть уменьшен на 0,5 л и 1 л соответственно.

Пищевой рацион

Голодание вызывается полным отсутствием  поступления в организм пищевых веществ или его недостаточностью. При голодании жизнь организма поддерживается за счет запаса жира и продуктов, освобождающихся при постепенной атрофии собственных тканей организма.

В идеальных условиях человек может прожить при отсутствии пищи до 65-70 дней. В первые 2-4 дня чувство голода ощущается наиболее остро; масса тела уменьшается до 1 кг в сутки. Затем чувство голода ослабевает, появляется повышенная раздражительность, головные боли, плохой сон, сменяющиеся вялостью, апатией и сонливостью. В последнем периоде голодания, который длится 5-7 суток, разрушение затрагивает мышцу сердца и центральную нервную систему.

Аварийный пищевой рацион, входящий в снабжение спасательной шлюпки и спасательного плота, рассчитан на трое суток. Он разделен на дозы, каждая из которых предназначена для употребления одним человеком в течение суток. В отечественных спасательных средствах каждая доза представляет собой упакованные в водо- и воздухонепроницаемую оболочку брикеты сублимированной пищевой смеси, состоящей из мелкоразмолотых гороха и бобов с добавлением белковых и жировых компонентов. Энергетическая ценность трехсуточного рациона составляет 10 МДж на каждого человека, что эквивалентно калорийности 1200 г ржаного хлеба, или 700-750 г галет, или 1100-1300 г говядины, или 450 г шоколада.

Пищу следует принимать малыми дозами, тщательно пережевывая и подольше удерживая во рту.

Для пополнения запасов пищи предназначен комплект рыболовных принадлежностей, который можно применять для ловли не только рыб, но и птиц. В пищу не следует употреблять рыбу, не покрытую чешуей, обладающую яркой пестрой раскраской или колючими шипами, так как она может оказаться ядовитой. Не нужно есть икру, молоки и печень рыб, поскольку из-за содержащегося в них витамина А может наступить отравление - гипервитаминоз организма.

Морская болезнь

В результате воздействия на вестибулярный аппарат линейных и угловых ускорений возникает укачивание - морская болезнь, которая проявляется как общая слабость, головная боль, головокружение, резкое понижение аппетита, тошнота, слюноотделение и рвота. Морская болезнь усиливается от жары, духоты, запахов и других воздействий на нервную систему.

Укачивание в условиях выживания на море опасно тем, что вызванная им рвота способствует обезвоживанию организма.

Облегчает состояние свежий воздух, пребывание в лежачем положении, холодное питье, прием небольших порций холодной пищи, в особенности соленых огурцов, квашеной капусты, соленой рыбы.

Для предотвращения укачивания необходимо принимать входящие в снабжение коллективного спасательного средства таблетки от морской болезни. В сутки нужно принимать не более двух таблеток, разделив эту дозу на три приема: одну таблетку утром, по полтаблетки днем и вечером.

Психогенный шок

Оставление гибнущего судна порождает у человека значащие переживания - эмоциональную реакцию на представляемые трудности, которые требуется преодолеть, и оценку им вероятности тяжелых последствий для его благополучия, здоровья и самой жизни. Значащие переживания могут проявляться как чувство тревоги, страха, обреченности.

В результате сильного эмоционального возбуждения или нервной перегрузки возникает психогенный шок - остро развивающееся и угрожающее жизни состояние, которое характеризуется прогрессивным нарушением действия всех функциональных систем организма.

На раздражители различной интенсивности организм отвечает реакцией стресса. Стресс представляет собой неспецифический, т. е. не зависящий от физической природы раздражителя, ответ организма на предъявленное ему требование. Биологический механизм стресса заключается в том, что железы внутренней секреции - надпочечники выделяют в кровь адреналин - гормон, поднимающий кровяное давление и частоту пульса.

В первой фазе воздействия стрессоров - факторов, вызывающих стресс, организм мобилизует свои возможности, однако, его низкая сопротивляемость и чрезмерная реакция уже на этой фазе могут привести к нарушениям сократительной деятельности сердца, тонуса артериальных и венозных сосудов, функций капилляров, различным типам душевных расстройств, а у лиц с ослабленным здоровьем - к сердечному приступу или кровоизлиянию в мозг.

Если действие стрессора совместимо с возможностями организма и сопротивлению ему, на второй фазе реакция организма заключается в том, что уровень сопротивления поднимается значительно выше обычного. Продолжительность сопротивления зависит от врожденной приспособляемости организма, а при психогенном воздействии - также и от приобретенной приспособляемости, т. е. от опыта, и от силы стрессора.

При длительном воздействии стрессора реакция организма постепенно переходит в третью фазу - фазу истощения запасов энергии приспособляемости. Происходят необратимые изменения в организме, и индивид погибает. Что именно является физиологической причиной смерти - поражение сердца, мозга, почек, желудочно-кишечного тракта, в значительной степени зависит от случайных факторов: наследственности, возраста, наличия заболеваний, ожирения и т. п.

Психогенный шок, возникший при воздействии эмоционально-стрессовых раздражителей (чувство ужаса, непонимание происходящего, неверие в спасение), может привести потерпевших кораблекрушение к летальному исходу значительно раньше, чем воздействие других стрессоров (боль, холод, жажда и т. п.).

Возможность индивида противостоять губительному воздействию эмоционально-стрессовых раздражителей зависит от двух групп факторов. Первая группа охватывает морально-волевые свойства личности: самообладание, волю к жизни, умение сосредоточить внимание и усилия на главном, настойчивость и энергичность в достижении цели. Проявление этих качеств, направленных на преодоление чувства страха, способствует мобилизации организма на выживание.

Вторая группа факторов - это навыки и умения, выработанные в процессе обучения и тренировки. Их отсутствие нельзя компенсировать за счет только установки на выживание и мобилизации организма. В результате тренировок у человека закрепляется представление о возможности выживания в экстремальной ситуации, вырабатывается более ровное отношение к ней. Это снижает эмоциональную нагрузку и противодействует возникновению психогенного шока.

ЗНАЧЕНИЕ И ЦЕЛИ ПОДГОТОВКИ ЭКИПАЖА К БОРЬБЕ ЗА ЖИВУЧЕСТЬ СУДНА, ОРГАНИЗАЦИЯ ПРОВЕДЕНИЯ УЧЕНИЙ НА СУДНЕ

Организация действий экипажа при чрезвычайных ситуациях на судне

Постоянная готовность экипажа к действиям при чрезвычайных и аварийных ситуациях обеспечивается за счет:

1) постоянного наличия на борту установленного количества экипажа, способного обеспечить эффективные действия в случае возникновения чрезвычайных ситуаций;

2) высокой профессиональной квалификации экипажа, предварительной тренажерной подготовки, регулярных учебных тревог, учений, тренировок;

3) эффективной системы и организации действий, включая "Расписание по тревогам ", аварийные партии, судовые оперативные планы действий (Vessel Response Plans), контрольные листы рекомендованных действий (Check Lists) для всех выявленных рисков с учетом специфики и конструктивных особенностей судна, особенностей и свойств перевозимых грузов;

4) постоянной готовности средств борьбы за живучесть судна;

5) постоянного контроля и наблюдения (в том числе - с помощью специальных систем контроля и предупредительной сигнализации) за основными элементами безопасности, обнаружения очага чрезвычайной ситуации на возможно более ранней стадии, а также быстрых, решительных, эффективных действий человека, первым обнаружившего возникновение чрезвычайной ситуации.

Организация действий экипажа при чрезвычайных ситуациях на судне

Общее руководство действиями при чрезвычайных и аварийных ситуациях, борьбой за живучесть судна осуществляет капитан. Непосредственное руководство возлагается на старшего помощника капитана.

При отсутствии на судне капитана и старшего помощника капитана борьбу за живучесть судна возглавляет вахтенный помощник капитана.

В соответствии с требованиями Международных Конвенций, организация действий экипажа в любой аварийной ситуации должна быть направлена на сохранение человеческой жизни.

В случае чрезвычайной, опасной или аварийной ситуации важно правильно оценить приоритеты до принятия любых решений и действий. Приоритеты должны располагаться следующим образом:
