3.1.1. Конструкция корпуса

К конструкции корпуса предъявляется ряд требований, некоторые из которых приведены ниже:

1) Все спасательные шлюпки должны обладать достаточной прочностью, чтобы:

• их можно было безопасно спускать на воду, когда они нагружены их полным комплектом людей и снабжения; и

• их можно было спускать на воду и буксировать на переднем ходу судна при скорости 5 узлов на тихой воде.

2) Корпус спасательной шлюпки должен быть жестким из негорючего или не поддерживающего горения материала.

3) Шлюпка должна иметь сверху закрытие, защищающее людей от воздействий внешней среды:

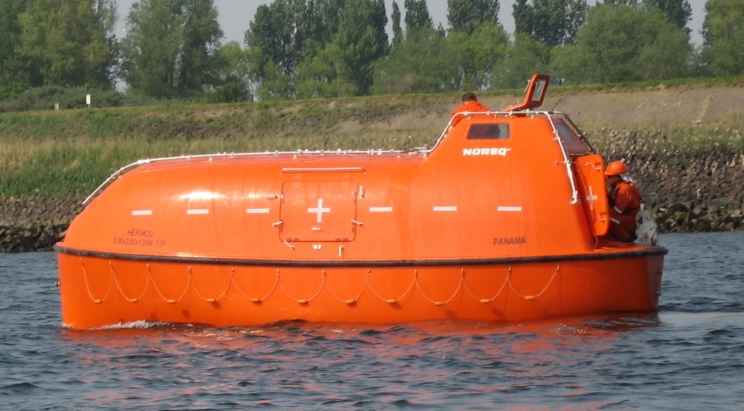

• Если закрытие полностью жесткое, то такая шлюпка является шлюпкой закрытого типа.

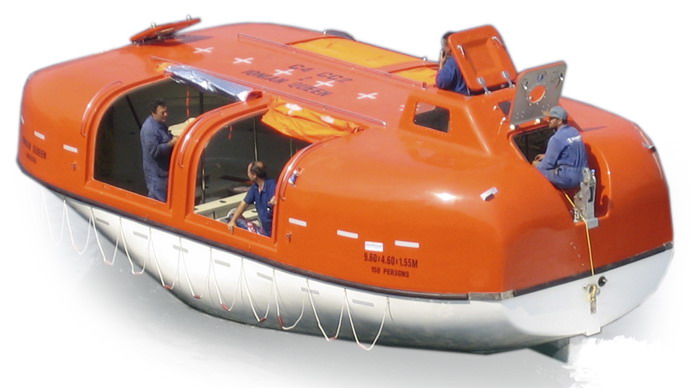

• Если часть закрытия является мягким тентом, то такая шлюпка является шлюпкой частично закрытого типа. При этом носовая и кормовая оконечности должны быть защищены не менее чем на 20% длины жесткими элементами закрытия. Тент, обычно, выполняется из двух слоев водонепроницаемой ткани с воздушной прослойкой. В открытом состоянии тент скручен и закреплен над входом.



Пассажирские суда могут комплектоваться шлюпками обоих типов, а грузовые суда - только шлюпками закрытого типа (СОЛАС-74 Глава III правила 21 и 31).

Размещение шлюпок частично закрытого типа на пассажирских судах дает большое преимущество в скорости посадки пассажиров при эвакуации.

4) Спасательные шлюпки должны иметь запас плавучести, позволяющий удерживаться на плаву полностью залитой шлюпке со снабжением и находящимися в ней людьми.

Такая дополнительная плавучесть обеспечивается легкими плавучими материалами, стойкими к воздействию морской воды и нефтепродуктов. Эти элементы обеспечения плавучести обычно располагаются по внутреннему периметру шлюпки под сидениями.

5) Спасательные шлюпки должны быть остойчивы в случае, когда они заполнены 50% числа людей, допустимого к размещению, сидящих в нормальном положении по одну сторону от ее диаметральной плоскости.

6) Спасательные шлюпки закрытого типа должны быть самовосстанавливающимися при опрокидывании.

Опрокидывание может произойти, например, под ударом разрушающегося гребня волны, что наиболее вероятно при выходе шлюпки на мелководье в зону волновой деформации.



3.1.2. Оборудование шлюпки

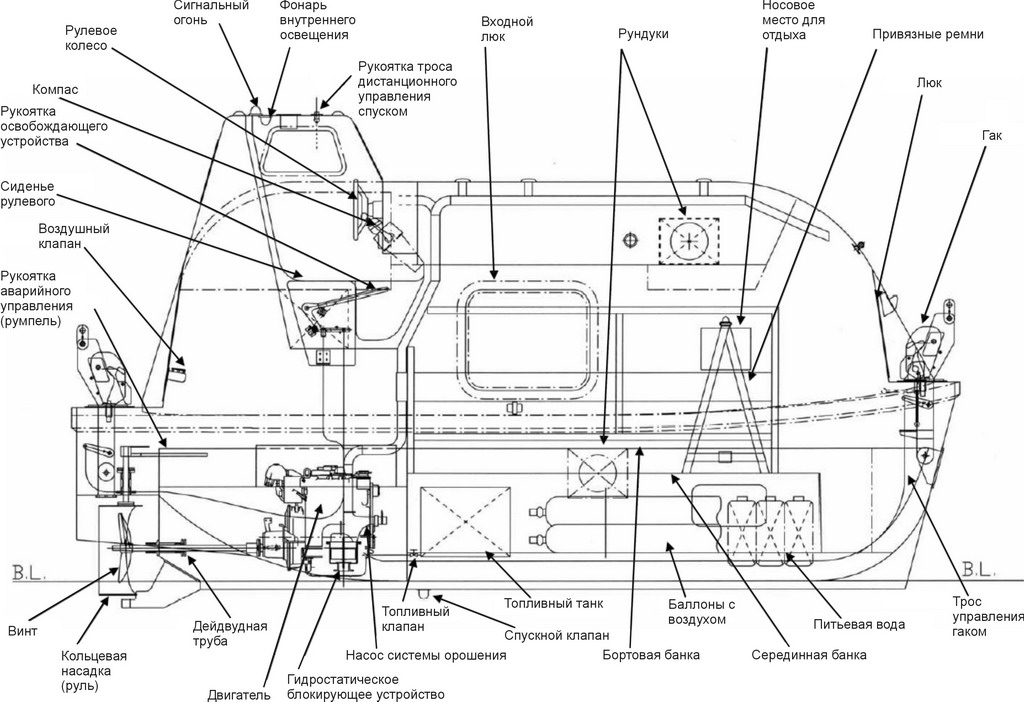

Схема устройства огнезащищенной спасательной шлюпки, спускаемой на лопарях

Посадочные места.

Посадочные места оборудуются на поперечных и продольных банках или закрепленных сидениях. Способ оборудования посадочных мест обычно связан с типом шлюпки.

	Схема расположения посадочных мест в шлюпке, спускаемой на лопарях В шлюпке, спускаемой на лопарях, наибольшая часть посадочных мест оборудована на банках, расположенных вдоль бортов (спиной к борту). На шлюпках большой вместимости, когда ширина позволяет, дополнительные места могут оборудоваться на продольных банках в середине (лицом к борту), либо на поперечных банках.
	Схема расположения посадочных мест в шлюпке, спускаемой свободным падением В шлюпках, спускаемых свободным падением, устанавливают сиденья со спинками и подголовниками. Устанавливают их поперечными рядами так, чтобы люди сидели лицом к корме, что обеспечивает принятие спинкой инерции человека при входе шлюпки в воду.

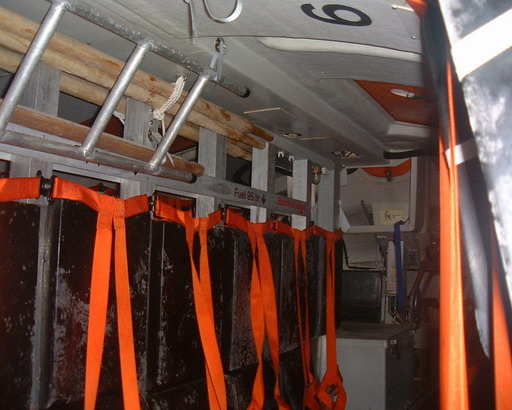

Для полностью закрытых шлюпок требуется, чтобы сидения были оборудованы привязными ремнями.

Поскольку полностью закрытые шлюпки являются самовосстанавливающимися, то ремни рассчитываются на удержание человека на месте не только во время качки, но и на время, когда шлюпка находится в перевернутом состоянии.



Двигатель

Каждая спасательная шлюпка должна быть оборудована двигателем внутреннего сгорания. На спасательных шлюпках устанавливаются двигатели с воспламенением от сжатия, отвечающие следующим требованиям:

1) Двигатель способен работать не менее 5 мин от момента запуска в холодном состоянии, когда шлюпка находится вне воды.

Это позволяет запускать двигатель для периодических проверок вне воды, а в случае оставления судна - опустить шлюпку на воду уже с запущенным двигателем и немедленно отойти от судна.

2) Скорость шлюпки на тихой воде с полным комплектом людей и снабжения должна быть не менее 6 уз, и не менее 2 узлов при буксировке спасательного плота наибольшей вместимости, установленного на данном судне, нагруженного полным комплектом людей и снабжения.

3) Запас топлива должен быть достаточным для работы двигателя полным ходом в течение 24 часов.

Для обеспечения возможности использования шлюпки неквалифицированными людьми (например, пассажирами) на хорошо заметном месте вблизи органов управления двигателем должна быть предусмотрена инструкция по пуску и эксплуатации двигателя, а органы управления должны иметь соответствующую маркировку (Приложение 4).

Пуск двигателя

Осушение

1) Шлюпка должна быть либо самоосушающейся, либо иметь ручной насос для удаления воды.

2) Спасательная шлюпка должна быть оборудована спускным клапаном.

Спускной клапан (один или два в зависимости от размеров шлюпки) устанавливается в нижней части днища шлюпки для спуска воды. Клапан автоматически открывается, когда шлюпка находится вне воды, и автоматически закрывается, когда шлюпка находится на плаву. Обычно эту задачу выполняет клапан поплавкового типа.

Каждый спускной клапан для его закрывания снабжается колпачком или пробкой, прикрепленными штертом или цепочкой рядом с клапаном.

При хранении шлюпки на борту судна спускной клапан должен быть открыт для обеспечения стока любой попавшей в шлюпку воды.

При подготовке шлюпки к спуску на воду клапан должен быть закрыт колпачком или пробкой.

Доступ в шлюпку

Входы в спасательную шлюпку делаются с обоих бортов и имеют такие размеры и положение, чтобы была возможность поднимать на борт шлюпки людей в беспомощном состоянии, как из воды, так и на носилках.

Спасательная шлюпка устроена и расположена таким образом, чтобы все расписанные в шлюпку люди могли совершить посадку в нее:

на пассажирском судне - в течение не более 10 мин после подачи команды к посадке; на грузовом судне - в течение не более 3 мин после подачи команды к посадке.

Спасательная шлюпка должна иметь посадочный трап, позволяющий людям забраться в шлюпку из воды. Как правило, трап делается съемным и хранится внутри шлюпки.

С наружной стороны по бортам шлюпки выше ватерлинии (в пределах досягаемости для находящегося в воде человека) устанавливается поручень или спасательный леер.

Если шлюпка не самовосстанавливающаяся, то такие же поручни должны быть установлены в нижней части корпуса для того, чтобы люди могли держаться за перевернутую шлюпку.

Если судно имеет частично закрытые спасательные шлюпки, то их шлюпбалки должны быть снабжены топриком с прикрепленными к нему по меньшей мере двумя спасательными шкентелями.

Топрик - трос, натянутый между оконечностями шлюпбалок.

Спасательный шкентель - растительный или синтетический канат с мусингами (узлами), использующийся как экстренное средство для спуска с борта судна в шлюпку или в воду.

Сигнальный огонь

На верхней части закрытия устанавливается сигнальная лампочка с ручным выключателем, дающая постоянный или проблесковый (50-70 проблесков в минуту) огонь белого цвета. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

Аварийное освещение

Внутри шлюпки в верхней части устанавливается источник света, обеспечивающий освещение, достаточное для чтения инструкций. Заряд батареи питания обеспечивает работу в течение не менее 12 часов.

Устройство для крепления буксировочного фалиня

Располагается в носовой оконечности шлюпки. Это устройство должно обеспечивать возможность разобщения под нагрузкой (во время буксировки) изнутри шлюпки.

Система автономного воздухоснабжения

Спасательные шлюпки с автономной системой воздухоснабжения должны быть устроены так, чтобы обеспечить при закрытых входах и отверстиях нормальную работу двигателя не менее 10 мин. При этом воздух должен оставаться безопасным и пригодным для дыхания.

Такие шлюпки, обычно, устанавливаются на судах, авария на которых может сделать атмосферу вокруг судна непригодной для дыхания.

Система автономного воздухоснабжения обычно основана на использовании баллонов со сжатым воздухом, снабженных индикаторами, позволяющими регулировать давление подаваемого воздуха.

Маркировка устройства запуска системы воздухоснабжения

Огнезащищенность

Огнезащищенные шлюпки, обычно, устанавливаются на судах, авария на которых может привести к разливу и возгоранию вокруг судна нефти или нефтепродуктов. Поскольку при нахождении в огне атмосфера вне шлюпки непригодна для дыхания, то такие шлюпки имеют автономную систему воздухоснабжения.

Испытания на огнезащищенность

Огнезащищенные спасательные шлюпки должны обеспечивать безопасность находящихся в них людей в течение не менее 8 мин, находясь на воде в зоне охватывающего ее со всех сторон огня, а температура воздуха на уровне головы сидящего человека не должна превышать 60оС. Следует помнить об ограниченности допустимого времени пребывания в зоне огня и стремиться в кратчайший срок уйти из опасной зоны. Если кромка зоны огня не видна, то выходить следует поперек направления действия ветра, где более высока вероятность скорейшего выхода из опасной зоны, поскольку нефтяное пятно будет вытягиваться по линии ветра.

Обычно такие шлюпки для повышения огнестойкости оборудуются системой водяного орошения. Для орошения используется забортная вода.

Водозаборное устройство системы располагается в нижней части шлюпки таким образом, чтобы исключить попадание в систему горючих жидкостей с поверхности воды. Далее вода под давлением подается по наружным трубкам, в которых через определенные интервалы установлены распылители.

Маркировка устройства запуска системы водяного орошения
