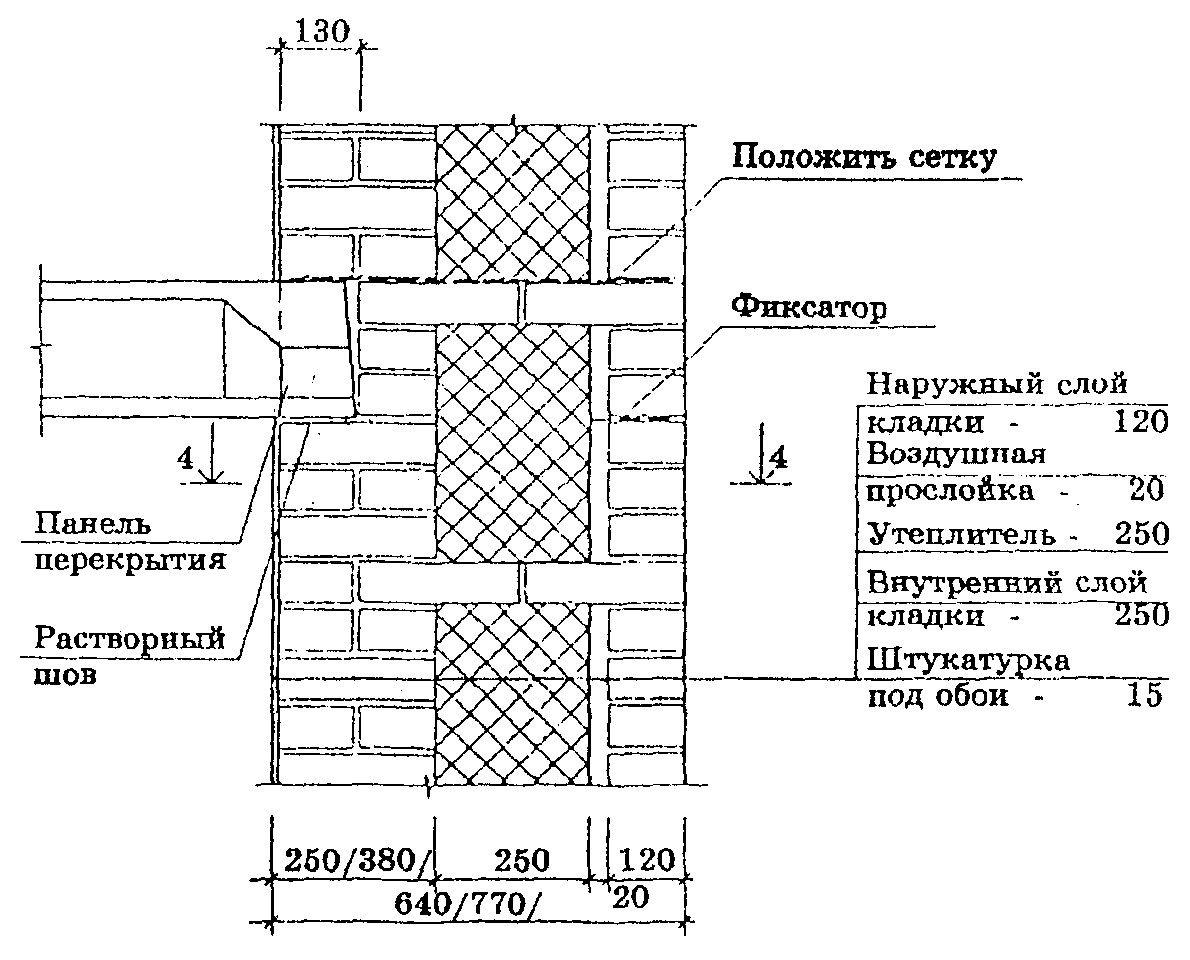

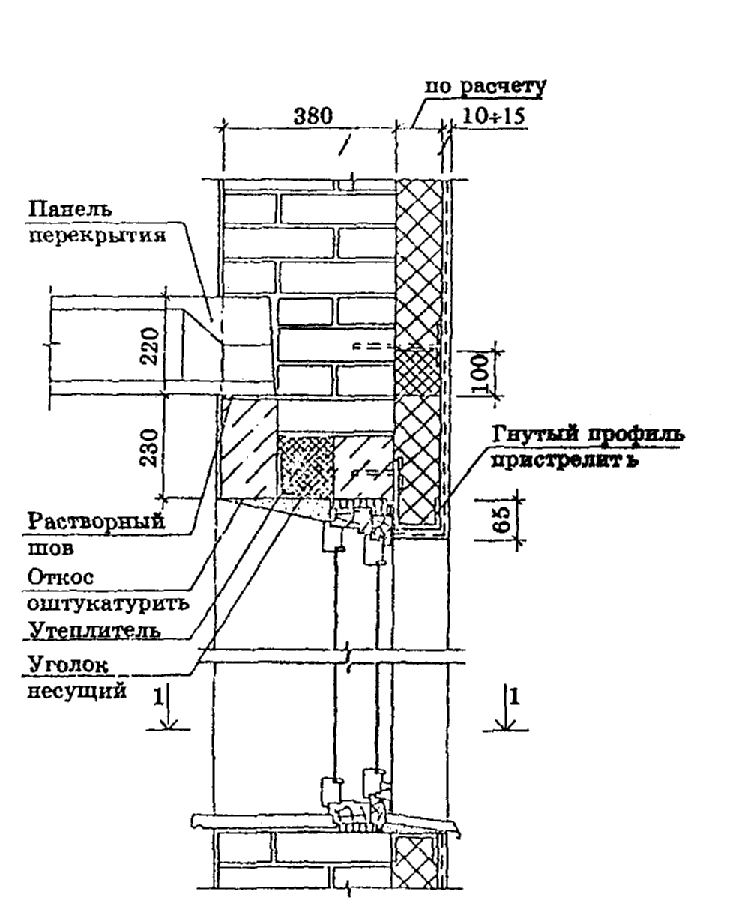

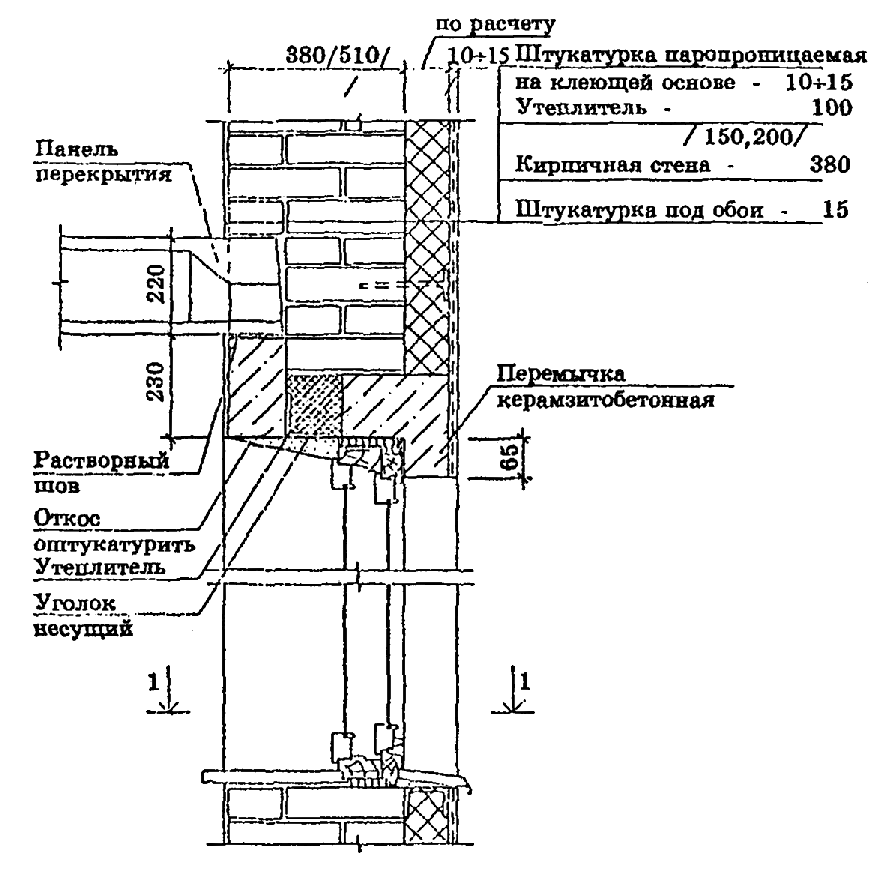

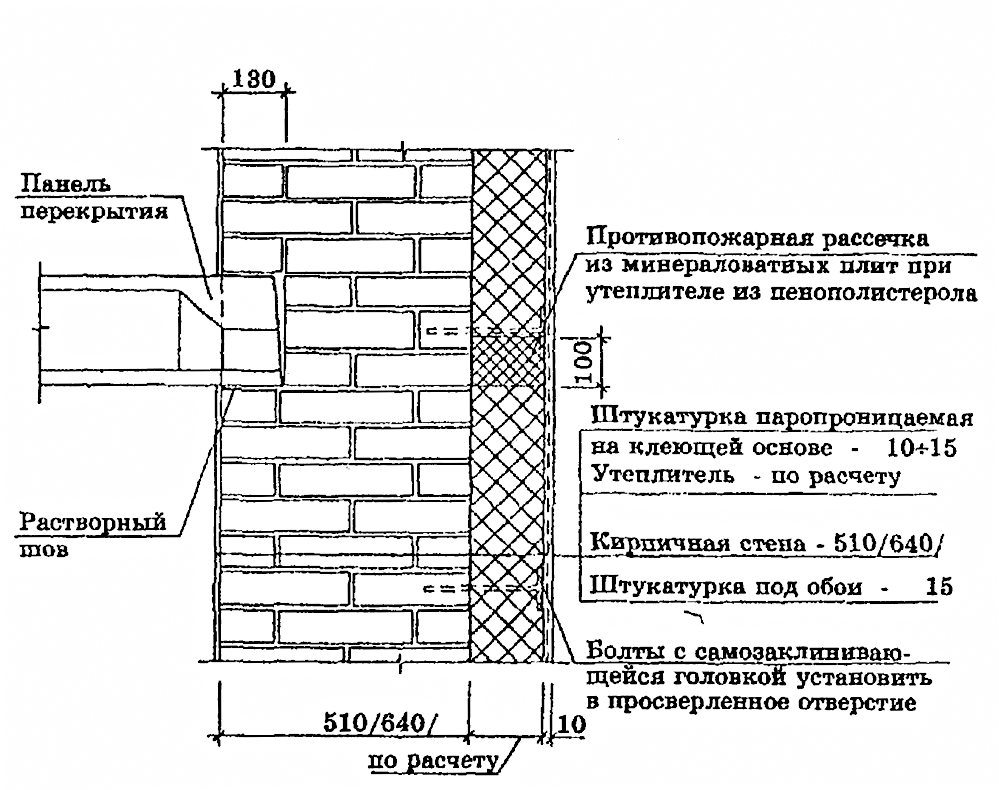

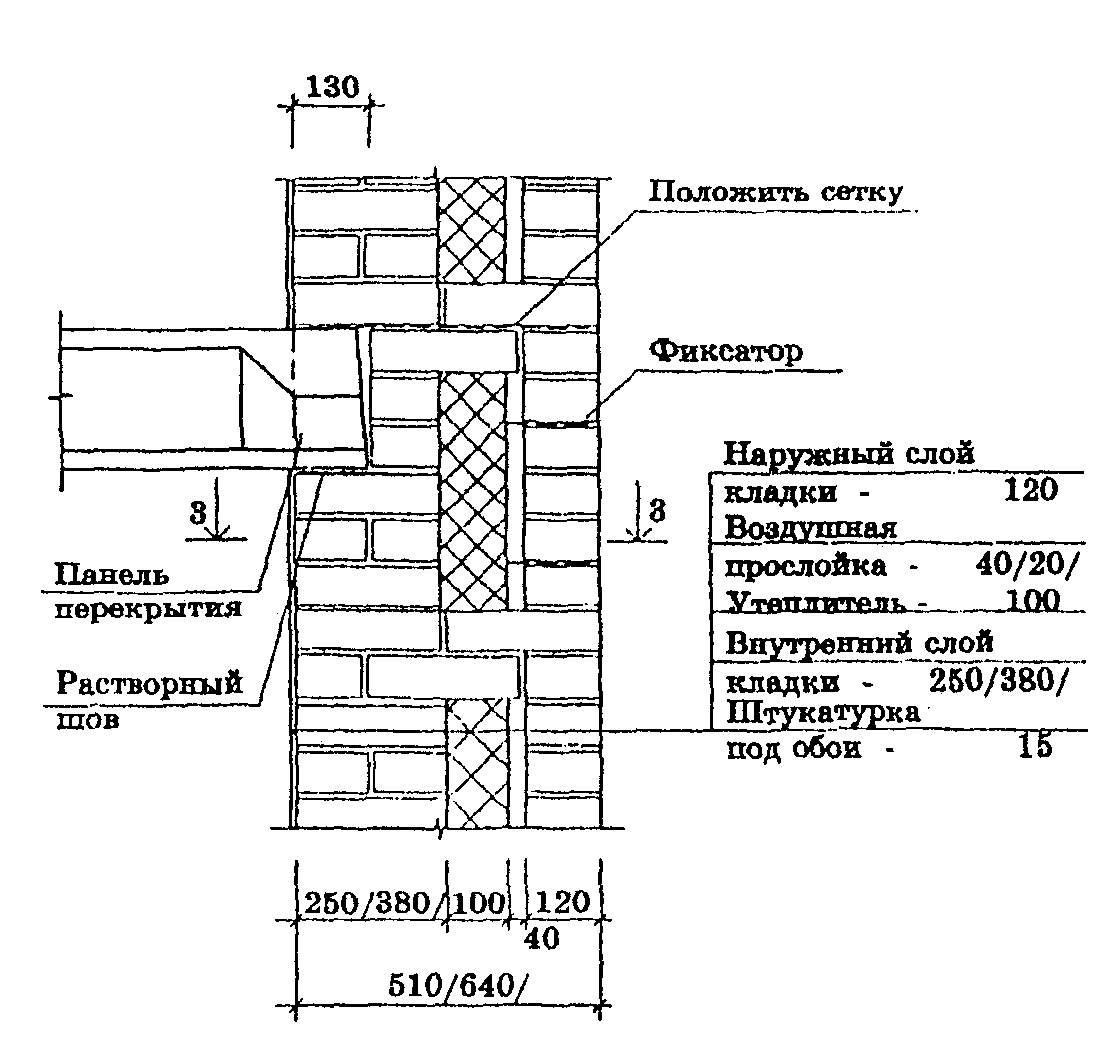

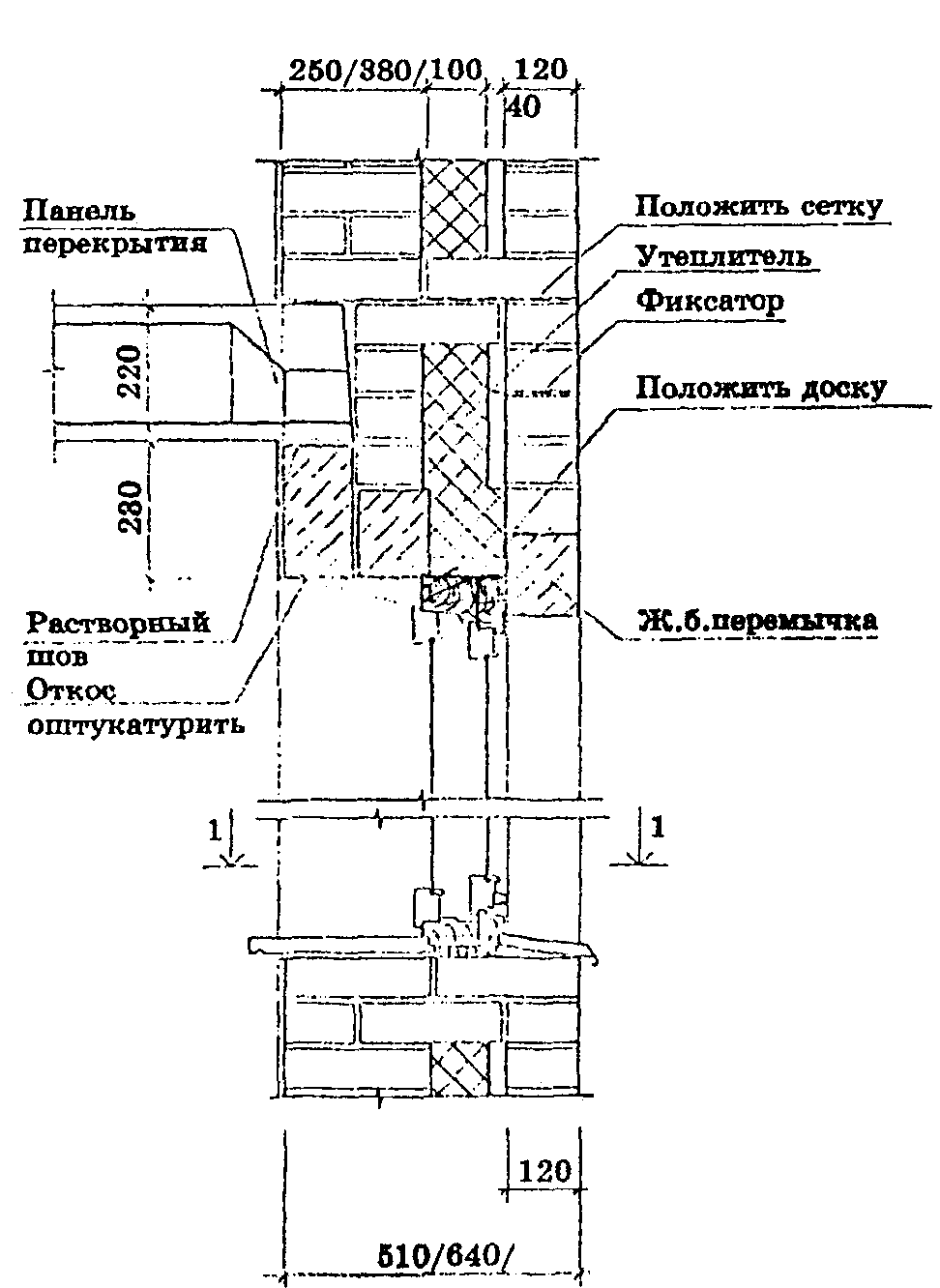

5.2.3 Колодцевая кладка

Колодцевая кладка с применением эффективного утеплителя, который укладывается внутри стены. Между утеп­лителем и наружным слоем устраивается воздушная прослойка для циркуляции воздуха. Внутренний слой стены может вы­полняться толщиной 120, 250 и 380 мм. Наружный слой - тол­щиной 120 мм. Толщина утеплителя здесь принята 100 и 250 мм.

Минераловатный утеплитель при укладке и стену оборачи­вается полиэтиленовой пленкой.

Плитный утеплитель фиксируется при помощи стальных оцинкованных или пластмассовых скоб, асбоцементных и дру­гих фиксаторов.

Для предотвращения осадки утеплителя и для связи между кирпичными

продольными стенками устраиваются поперечные стопки, располагаемые не более чем через 1,2 м по длине сте­ны. С той же целью в пределах одного этажа осуществляется перевязка двумя тычковыми рядами кирпича, между которыми прокладывается арматурная сетка.

При применении кладки этого типа в зданиях выше трех этажей армируются углы стен и места примыкания внутренних стен к наружным.

Для обеспечения воздухо- и водонепроницаемости швы в наружном слое степы должны тщательно заполняться раство­ром. В зданиях с мокрым режимом эксплуатации колодцевую кладку применять не допускается.

Подбор слоев кладки определяется расчетом по несущей способности.

По приведенному теплотехническому сопротивлению колодцевая кладка не дает высоких результатов из-за многочис­ленных мостиков холода.

КОЛОДЦЕВАЯ КЛАДКА

(несущее стены)

1) Сечение по оконному проему

а) Вариант 1

б) Вариант 2

2) Сечение по глухой стене

а) Вариант 1

б) Вариант 2

5.2.4 Слоистая кладка

Слоистая кладка, состоящая из трех слоев. Внут­ренний слой в несущих и самонесущих стенах при таком типе кладки можно выполняться из обыкновенного глиняного кир­пича плотностью . Толщина внутреннего слоя определяется расчетом по несущей способности и назначается от 250 до 640 мм. Затем идет слой утеплителя толщиной 100, 150, 200 и 250 мм. Наружный слой выполняется из кирпича, толщиной 120 мм поэтажно навесным и соединяется с внутрен­ним слоем кладки гибкими связями.

Поэтажное опирание наружного слоя может выполняться с использованием:

- перекрытия, продленного до наружного слоя, со шпонками для пропуска утеплителя;

- рамок из керамзитобетона, заделанных в несущий слой;

- балочек из керамзитобетона с опиранием па поперечные несущие стены.

Утеплитель поэтажно опирается на балочки, рамки или высту­пающий тычковый ряд внутреннего слоя, плотно прилегая к нему.

Гибкие связи выполняются из оцинкованной или нержавею­щей стали, располагаются с модульной сеткой (700x700 мм). На­ружный и внутренний ряды кладки в местах крепления гибкими связями армируются сетками. Шаг (по высоте и длине стены) и диаметр гибких связей назначаются в соответствии с расчетом на ветровое давление (отсос), в т.ч. па участках с повышенными аэродинамическими коэффициентами.

Для обеспечения воздухо- и водонепроницаемости швы в на­ружном слое стены должны тщательно заполняться раствором.
