5. Конструктивные решения наружных стен здания с улучшенными теплотехническими свойствами.

5.1 Кирпичные стены.

Представленные варианты технических решений кирпичных наружных стен могут быть использованы для зданий со следующими конструктивными системами:

- из каменных материалов с наружными несущими стенами;

- с неполным каркасом с наружными несущими стенами;

- каркасных с самонесущими или ненесущими наружными степами;

- комбинированной конструкцией с внутренними панельными или монолитными стенами с наружными самонесущими или ненесущими стенами из кирпича.

Выбор конструктивного решения стены зависит от нормативных противопожарных и теплотехнических требований.

Материалы для кладки кирпичных стен:

- кирпич глиняный пустотелый;

- кирпич глиняный обыкновенный;

- камни керамические пустотелые;

- в качестве утеплителей могут быть приняты эффективные утеплители: пенополистирол с пропиткой антиниреном,

минераловатные плиты типа фирмы «Парок» (Финляндия) и

другие виды утеплителей, имеющие соответствующие характеристики по теплопроводности и паропроницанию.

5.2 Типы кладок.

5.2.1 Сплошная кладка с внутренним утеплителем.

Этот тип кладки может выполняться из пустотелого многоцелевого кирпича пластического прессования плотностью толщиной 640 и 770 мм с облицовкой лицевым кирпичом. Такая кладка имеет низкое приведенное термическое сопротивление теплопередаче и может быть использована в районах, где значение ГСОП менее 3000.

Утепление наружных стен изнутри - это часть ремонтных работ или работ по реконструкции, которые могут производить­ся и помещении, независимо от погодных условий, и не требуют устройства специальных подмостей. Далее приведены варианты утепления наружных стен с внутренней стороны с использованием пароизоляции или воздушной вентилируемой прослойки.

СПЛОШНАЯ КЛАДКА С ВНУТРЕННИМ УТЕПЛИТЕЛЕМ

(несущие стены)

1) Теплоизоляция минераловатными плитами

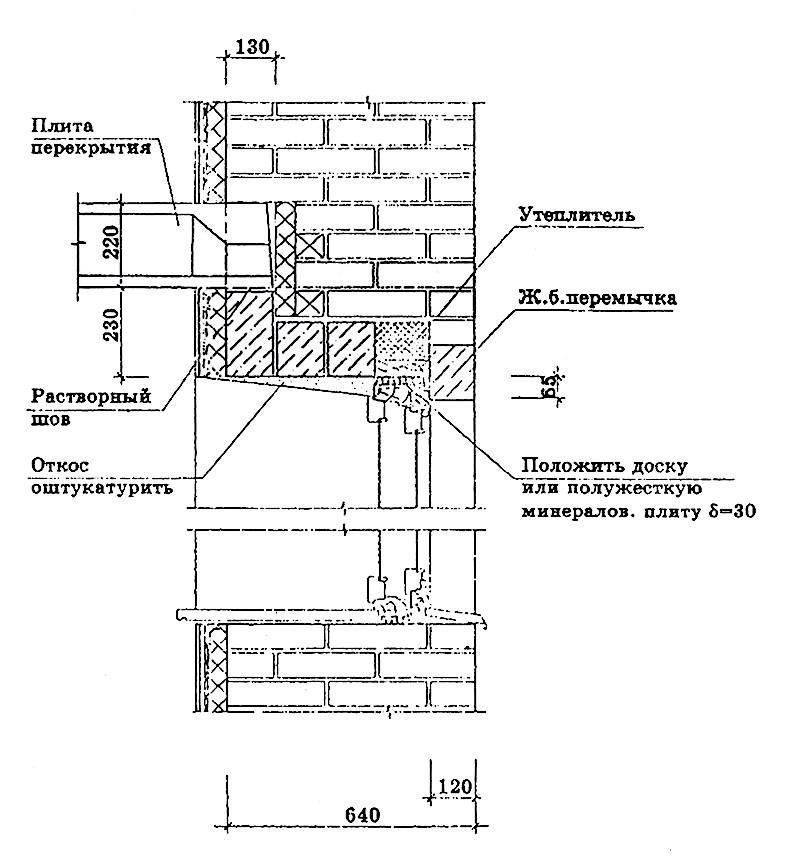

а) Сечение по оконному проему

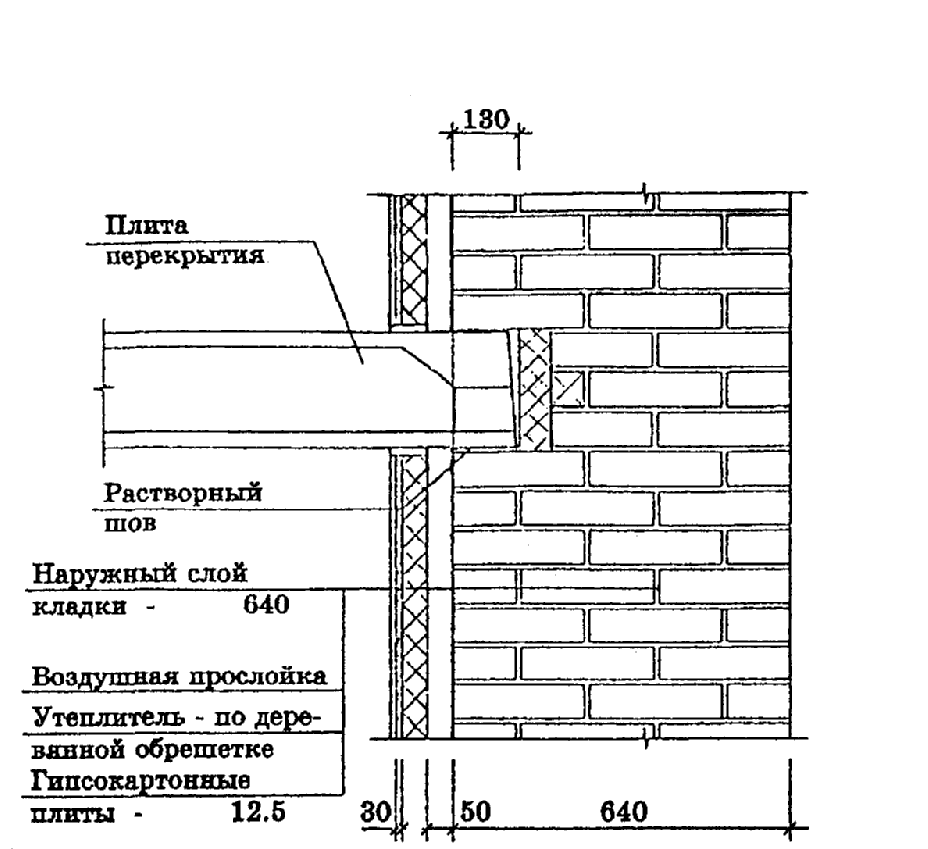

б) Сечение по глухой стене

2) Теплоизоляция древесностружечными плитами

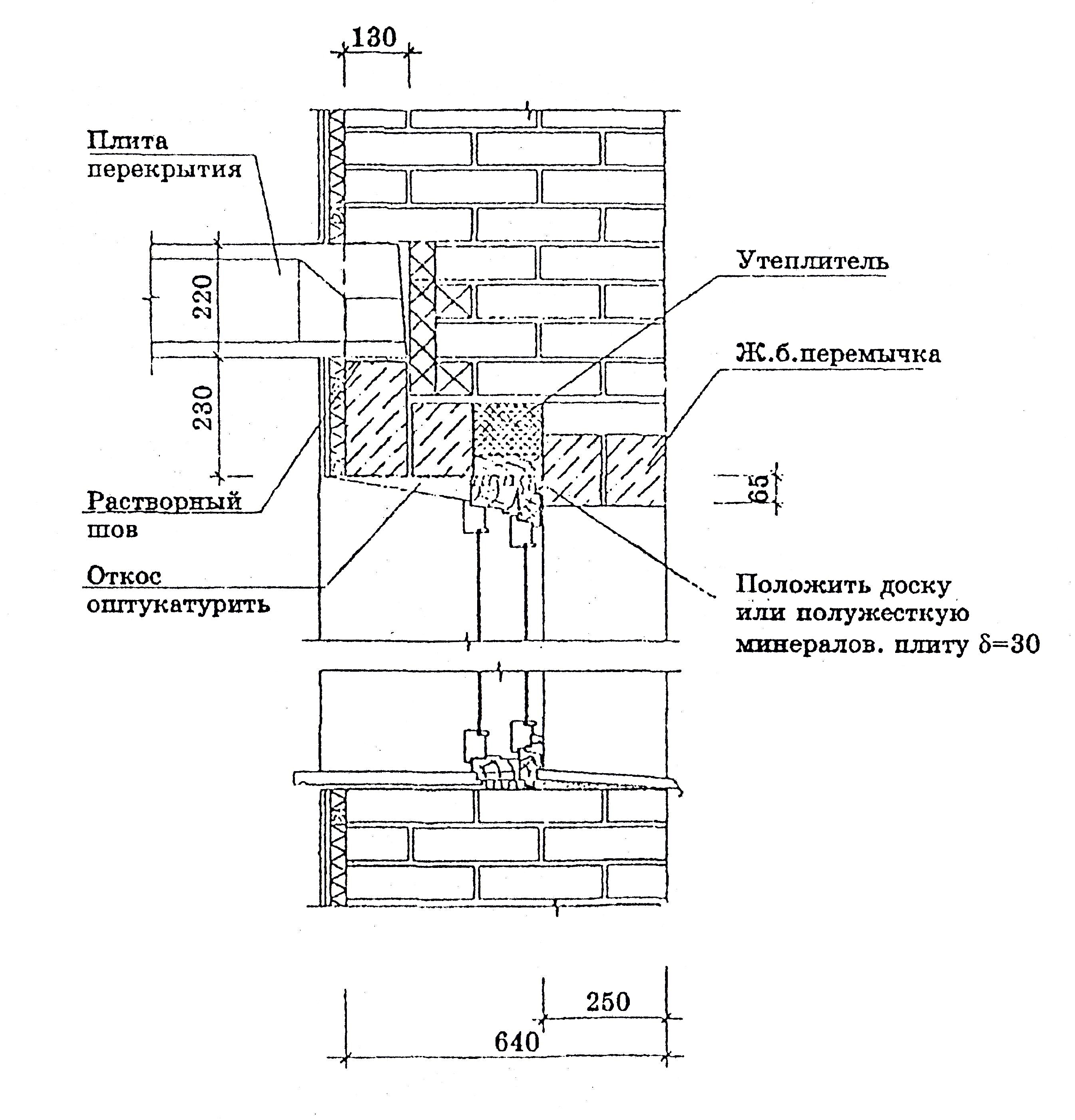

а) Сечение по оконному проему

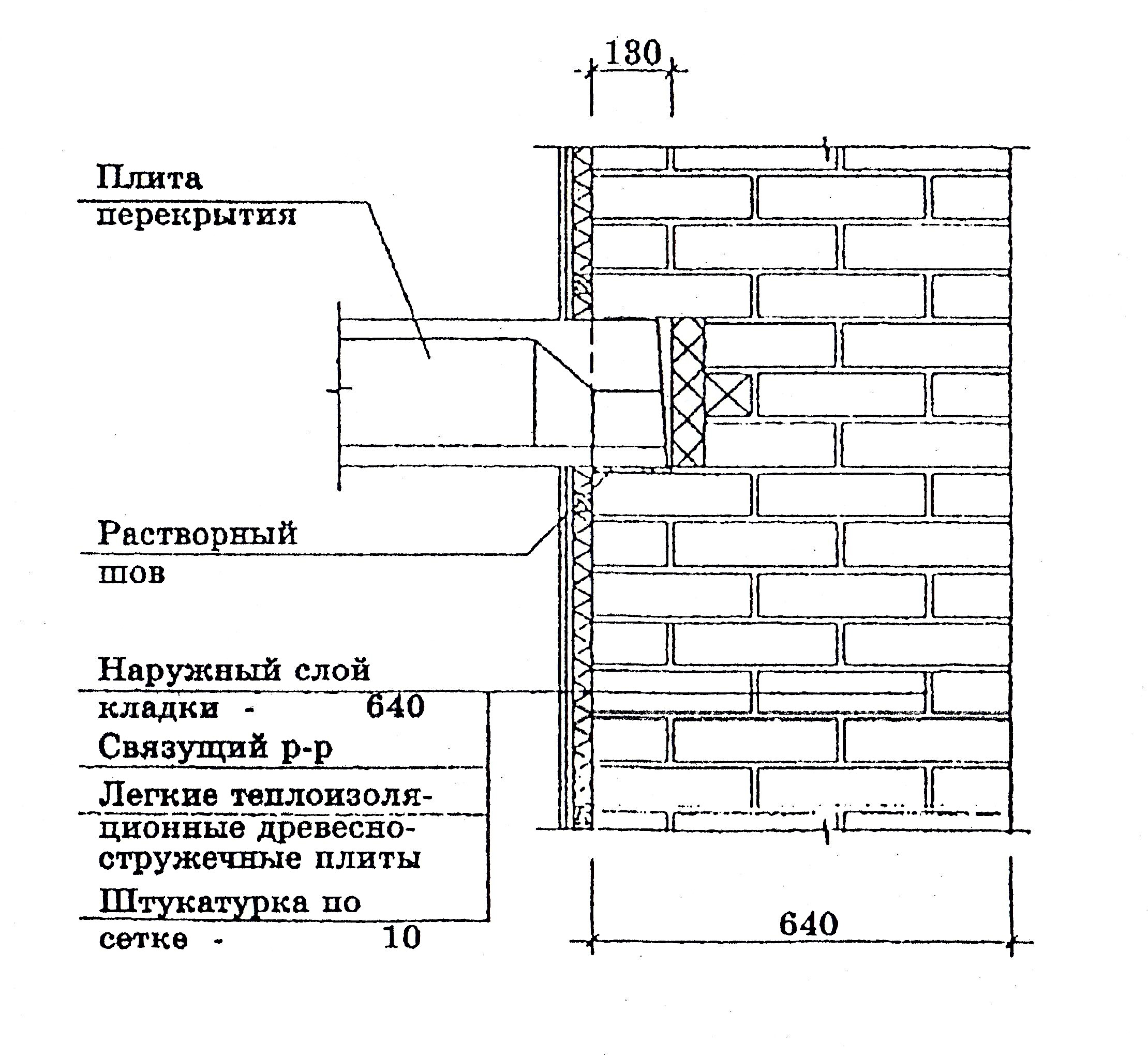

б) Сечение по глухой стене

3) Теплоизоляция с воздушной прослойкой

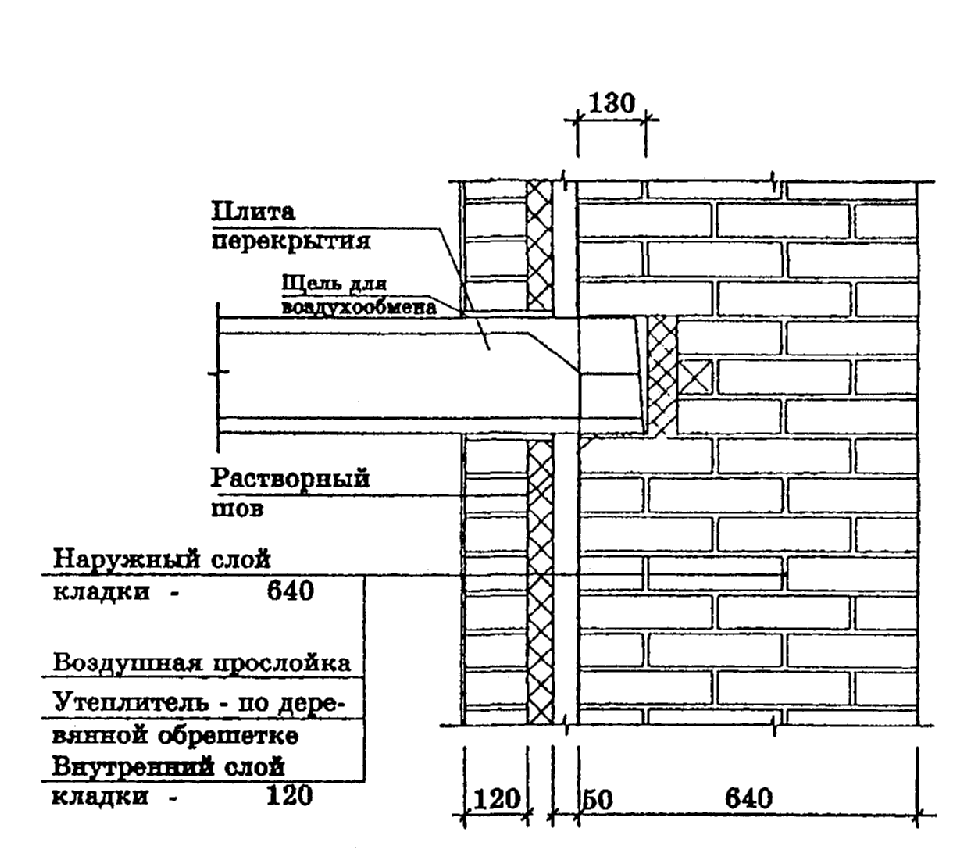

а) Вариант 1

б) Вариант 2

5.2.2 Сплошная кладка с наружным утеплением.

Сплошная кладка с наружным утеплением и защитным покрытием может выполняться из обыкновенного глиняного кирпича пластического прессования плотностью , толщиной несущего слоя 380, 510 и 640 мм.

Для крепления утеплителей на наружной поверхности стены устанавливаются крепежные элементы с сеткой 500x500 мм (из полосовой стали, уголков с пластмассовой шпонкой и винтом, бол­ты с самозаклинивающейся головкой, дюбели). Толщина утеплите­ля принята - 100, 150, 200 мм. Затем вся поверхность покрывает­ся оцинкованной проволочной сеткой, укрепляемой шплинтами на анкере.

У цоколя в углах здания и вокруг проемов теплоизоляция вплотную подходит к укрепленным па стене оцинкованным пер­форированным стальным полосам, согнутым в виде уголка, высота полки которого соответствует толщине теплоизоляцион­ного слоя.

Зашитой от атмосферных осадком является трехслойная паропроницаемая штукатурка, а поверхностной защитой во­доотталкивающая окраска.

Технологии нанесения покрытий, армированных стеклосеткой, например тип «Алсекко», различны.

Наружный теплоизоляционный слой может крепиться не только механическим, но и комбинированным (клеевым) способом.

В этом типе кладки отсутствуют мостики холода, что дает хо­рошие результаты по приведенному термическому сопротивлению.

СПЛОШНАЯ КЛАДКА С НАРУЖНИМ УТЕПЛИТЕЛЕМ

(несущее стены)
