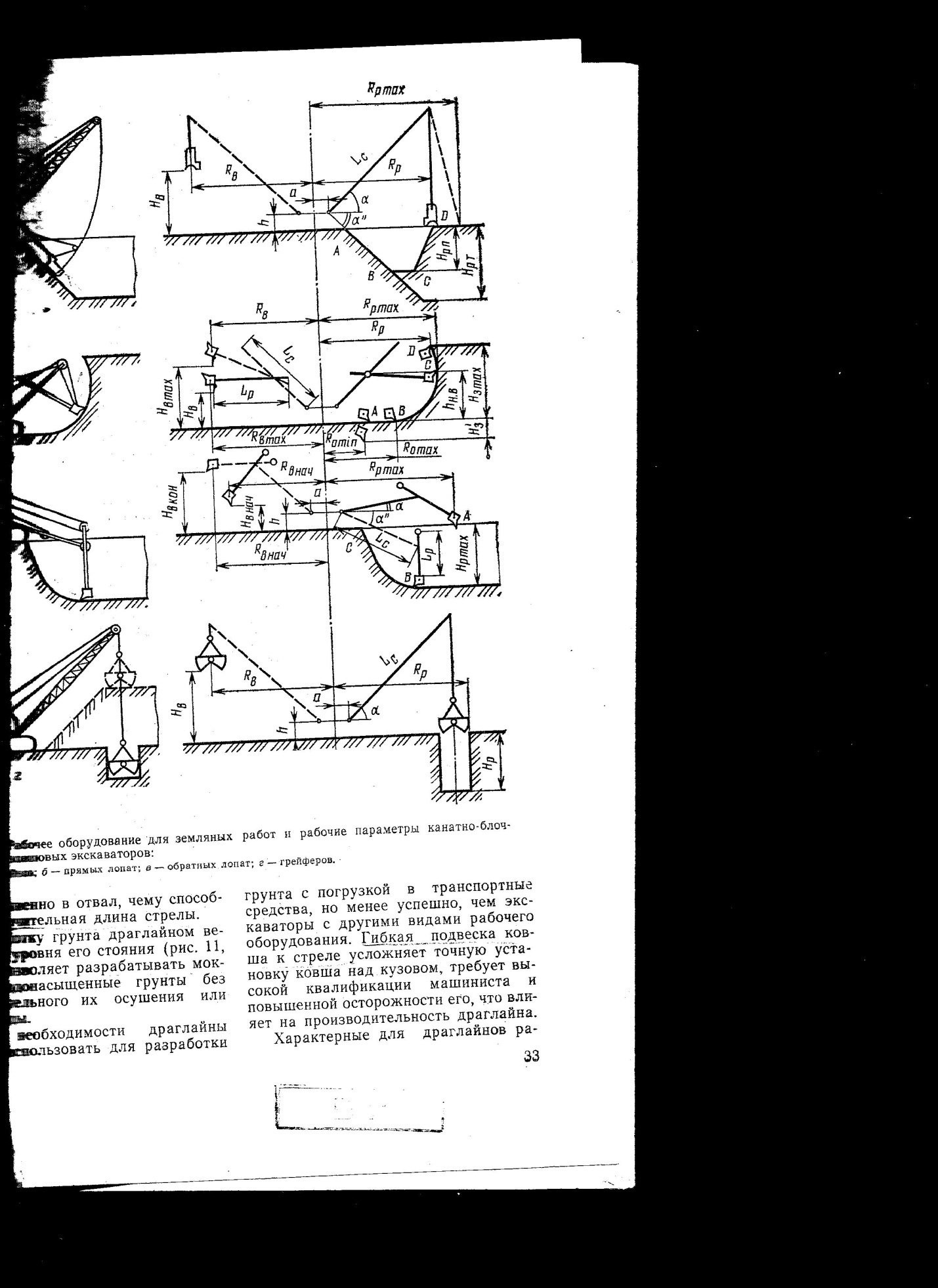

Разработка грунта эксковаторами с рабочим оборудованием “драглйн”. Основные рабочие параметры и схемы разработки грунта.
Драглайн предназначен восновном для разработки грунта с отсыпкой его непосредственно в отвал, чему способствует значительная длина стрелы. Разработку грута драглайном ведут нижу уровня его стояния. Это позволяет это позволяет разрабатывать мокрые и водонасыщенные грунты без предварительного их осущения или из-под воды. При необходимости драглайн можно использовать для разработки грунта с погрузкой в транспортное средство, но менее успешно, чем эксковаторы с другими видами рабочего оборудования(гибкая подвеска ковша к стреле усложняет точную установку ковша над кузовом).

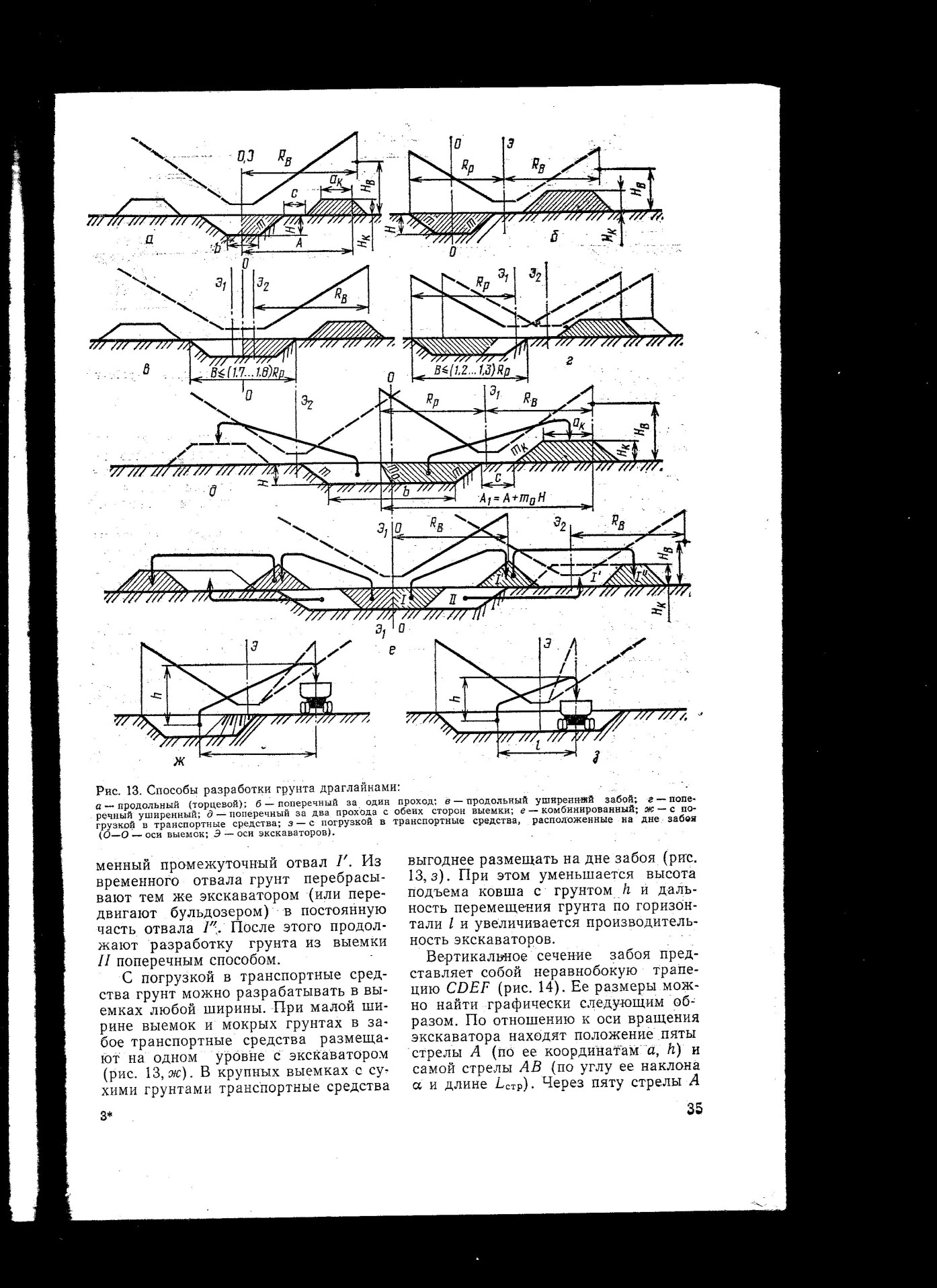

В зависимости от размера выемок применяют различные способы разработки грунта драглайнами:
-Продольныю(или торцевую) разработку применяют для нешироких выемок, когда радиусом выгрузки эксковатора может быть перекрыто расстояние от оси выемки до внешней бровки кавальера грунта.
-Поперечную(боковую) разработку применяют при условии, что вся ширина полосы выемки и кавальера грунта может быть перекрытарадиусом резания в сумме с радиусом выгрузки.
- сравнительно редко применяют уширенную продольную и уширенную поперечную разработки грунта со смещением эксковатора вправо, влево и одновременно вперёд(по зигзагу).
-поперечная разработка грунта на две стороны целесообразна при большой ширине выемок.
- при больших размерах выемок применяют комбинированные способы разработки за несколько подходов эксковатора. Первый проход выполняют с продольной разработкой грунта и отсыпкой его во временные отвалы, после этого продолжают разработку грунта поперечными способами.
Продольный способ разработки грунта эксковаторами с рабочим оборудованием “драглайн”, схема забоя, условия подбора эксковатора по рабочим параметрам.
В зависимости от размера выемки применяют различные способы разработки грунта драглайнами. Продольную (или торцевую) разработку применяют для нешироких выемок, когда радиусом выгрузки эксковатора может быть перекрыто расстояние от оси выемки до внешней дальней бровки кавальера грунта.
Для ведения продольной разработки параметры эксковатора должны удовлетворять следующим требованиям:
Радиус выгрузки драглайна Rв должен быть равен расстоянию от оси выемки до дальней бровки отвала или несколько больше него.
Rв>А
А=в/2+mH+c+mkHk+ak (в-ширина выемки, m mk- коэффициенты заложения откоса выемки и отвала, H- глубина выемки, Hk-высота отвала,ак-ширина отвала по верху, с-ширина бермы)
Глубина резания эксковатора Hр должна быть не меньше глубины выемки. Hр>H
Высота выгрузки драглайна Hв должна быть равна или больше высоте отвала. Hв>Hk
При работе с погрузкой в транспорт высота выгрузки должна быть с запасом не менее 0.5 м над бортами кузовов.
Необходимо, чтоб ширина ковша bk эксковатора была не больше ширины выемки понизу, желательно, чтобы соблюдалось условие: b>1.5bk
Поперечный способ разработки грунта эксковаторами с рабочим оборудованием драглайн, схема забоя, условия подбора эксковатора по рабочим параметрам.
В зависимости от размера выемок применяют различные способы разработки грунта драглайнами:
-Поперечную(боковую) разработку применяют при условии, что вся ширина полосы выемки и кавальера грунта может быть перекрытарадиусом резания в сумме с радиусом выгрузки.
-поперечная разработка грунта на две стороны целесообразна при большой ширине выемок. Предельно допустимую ширину выемки можно получить при условии, что радиусом резания в сумме с радиусом выгрузки будет перекрыто расстояние от оси выемки до внешней бровки кавальера в сумме с горизонтальной проекцией внешнего откоса забоя.
Для ведения поперечной разработки параметры эксковатора должны удовлетворять следующим требованиям:
Необходимо, чтобы радиус резания Rp в сумме с радиусом выгрузки Rв был равен расстоянию от оси выемки до дальней бровки кавальера в сумме с произведением глубины выемки H на заложение внешнего откоса забоя mо или больше него.
Rp+Rв>А1
А1=в/2+mH+c+mkHk+ak+mоH (в-ширина выемки, m mk- коэффициенты заложения откоса выемки и отвала, H- глубина выемки, Hk-высота отвала,ак-ширина отвала по верху, с-ширина бермы)
В величину A1 включено расстояние mоH, чтобы по оси выемки не оставалось недобора.
Глубина резания эксковатора Hр должна быть не меньше глубины выемки. Hр>H
Высота выгрузки драглайна Hв должна быть равна или больше высоте отвала. Hв>Hk
При работе с погрузкой в транспорт высота выгрузки должна быть с запасом не менее 0.5 м над бортами кузовов.
Необходимо, чтоб длина ковша Lk была не больше ширины канала по дну, желательно, чтобы соблюдалось условие: b>1.5Lk
