  1. Особенности и условия применения гидромеханизации в гтс. Способы разработки грунта.

Гидромеханизация – способ производства земляных работ, при котором разработка, транспортировка и укладка грунта осуществляется с помощью воды.

На месте разработки грунт размывается водой, образовавшаяся гидросмесь (пульпа) самотеком по лоткам или земляным каналам или под напором по трубам перемещается на место укладки качественные насыпи или отвалы.

На месте укладки при уменьшении скорости течения пульпы (0-0.5 м/с) грунтовые частицы выпадают из нее, а осветленная вода сбрасывается в ближайший водоток.

«+» простота оборудования (землесосы), большая производительность (до 1000 м3/час), возможность разработки грунта под водой, комплексность выполняемых работ, отсутствие дорог.

«-» потребность в большом количестве воды (около 10 м3 воды на 1 м3 грунта), зависимость от грунтовых условий (рыхлые, малосвязные), трудность применения при рассредоточенных объемах работ, большая энергоемкость.

Применяют:

  • Разработка грунта к котлованах и канала с транспортировкой его в отвалы

  • Разработка грунта в карьере с перемещением и укладкой ее в плотины, дамбы

  • Очистка каналов и отстойников от наносов

  • Добыча песка и гравия в горных и русловых карьерах с транспортировкой материала на место складирования.

Основные операции: разработка, транспортировка и укладка.

Разработка:

  • Размывом струей воды (мониторный способ)

  • Размыв засасыванием (рефулерный способ)наиб.распространенный

  1. Технологическая схема производства работ с применением плавучих земснарядов при возведении намывных плотин.

При разработке грунта всасыванием из-под воды (рефулерный способ) грунт в карьере или канале, котловане разрабатывается плавучей землесосной установкой. Для этого место разработки должно быть затоплено водой. Пульпа вначале по плавучему, затем по магистральному пульповоду направляется а место укладки в насыпь. Там она при помощи распределительных пульповодов растекается по площади и происходи осаждение частиц гидросмеси. Затем при помощи сбросных колодцев осветленная вода отводится от места укладки по отводящим трубам. После намыва сооружения сбросные колодцы заполняют грунтом, а торцы отводящих трубопроводов бетонируют и заваривают заглушками.

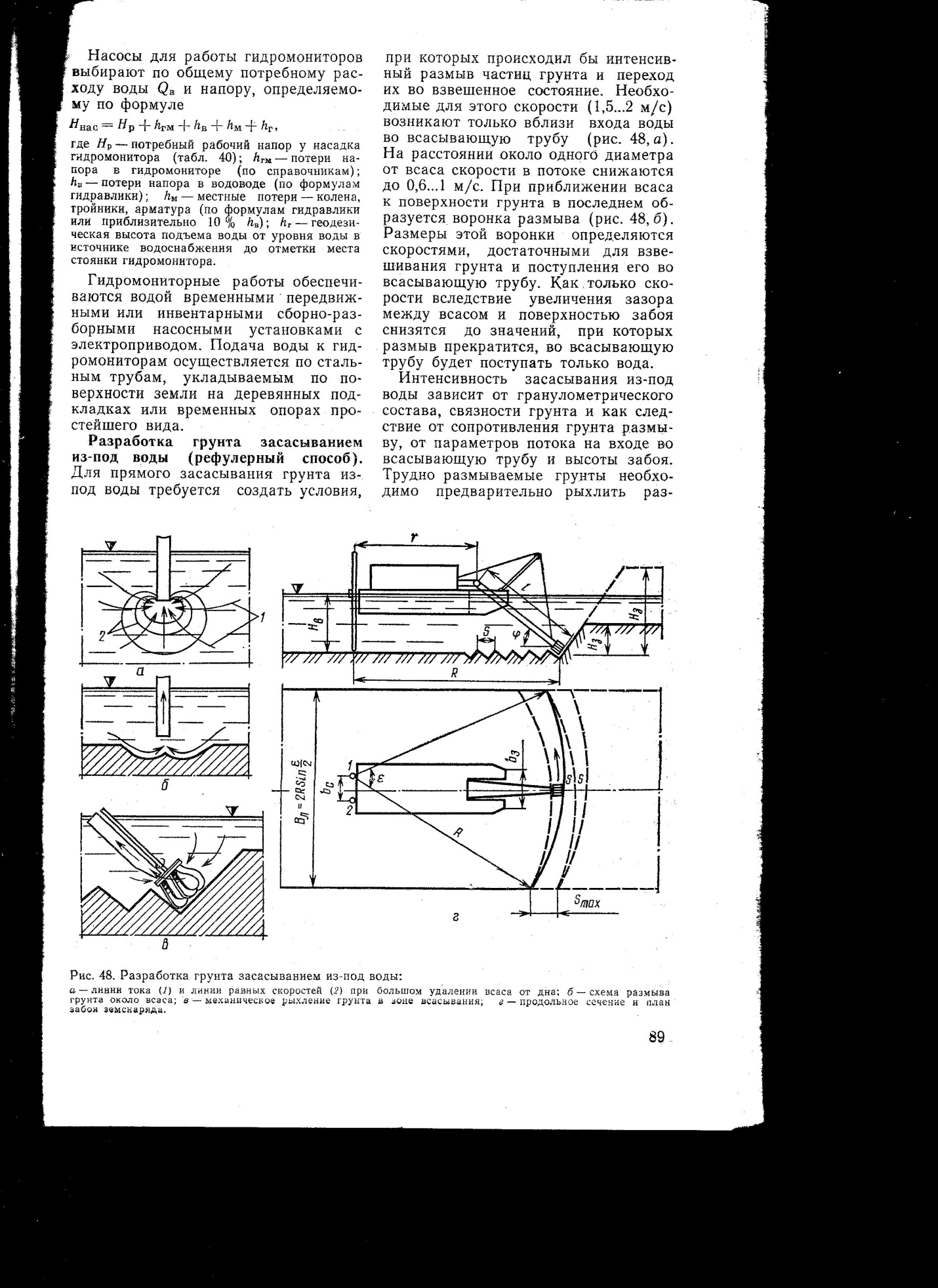

  1. Факторы, влияющие на интенсивность засасывания грунта при рефулерном способе разработки грунта. Забой плавучего земснаряда и его параметры.

Для прямого всасывания грунта из-под воды требуется создать условия, при которых происходит интенсивный размыв частиц грунта и переход из во взвешенное состояние (1.5-2 м/с).необходимые для этого скорости возникают только вблизи входа воды во всасывающую трубу. при приближении всаса к поверхности грунта в последнем образуется воронка размыва .

Интенсивность всасывания зависит от:

  • Гранулометрического состава, связности грунта, соответственно от сопротивления грунта размыву

  • От параметров потока на входе в всасывающую трубу и высоты забоя

  • Производительность землесоса по воде

  • Размеры рабочего органа, наличие рыхлителя - фрезы

Основное оборудование:

  • Рабочий орган - всасывающая труба: решетка – вход в сосун, рыхлитель – на конце сосуна

  • Землесос – центробежный насос , приспособленный для работы с гидросмесями

  • Пантон – место расположения основного оборудования.

Размеры разрабатываемых выемок и забоев зависят от габаритов корпуса и всасывающих устройств земснаряда, которые связаны с производительностью используемой машины.

Рабочее перемещение осуществляется системой тросов, концы которых закреплены и якорными сваями в кормовой части понтона. Свайное оборудование обеспечивает относительно равномерное смещение корпуса, а следовательно, грунтозаборного устройства в направлении разработки грунта. Сваи попеременно опускаются на дно разработки, снаряд совершает поворот по дуге окружности в пределах ленты разработки.

lр-длина рабочего органа – сосуна.

R – рабочий параметр

r – расстояние от рабочего органа до сваи – параметр

Вл – ширина ленты разработки

Sср – шаг передвижения земснаряда – шаг папильонирования

bс – расстояние между сваями
