26. Обоснование размеров котлованов под гтс. Виды и схемы котлованов.

Котлован – временная открытая профильная выемка для устройства оснований, фундаментов и размещения подземных частей сооружения с последующей засыпкой его оставшихся свободных частей.

Его размеры полностью зависят от размеров подземной части сооружения и определяются условиями производства работ и безопасностью их выполнения.

Виды котлованов:

1. По размерам и формам в плане:

• Мелкие (под некрупные сооружения, фундаменты, одиночные опоры) в перемещение грунта в отвал

• Под крупные сооружения с вывозкой транспортными средствами

• Глубокие с поярусной разработкой

• Траншейного типа под линейно протяженные сооружения(трубопроводы, подпорные стенки)

2. По грунтовым условиям:

• В нескальных грунтах

• В скальных грунтах

• В устойчивых

3. По наличию грунтовых и подземных вод

• В сухих грунтах (естественной влажности)

• В водонасыщенных

• В затопленных водой территориях

• Подводные

Размеры в плане принимают по контуру подземной части сооружения с минимальным запасом по условиям производства работ (с учетом размещения опалубки, подъемных кранов, машин и оборудования).

При глубине до 5 м крутизну откосов принимают по СНиП, при большей глубине и в мокрых грунта – назначают на основании расчетов их устойчивости с учетом всех временных нагрузок, ожидаемых в зоне вероятного обрушения грунта (вес машин, складируемых материалов, отвалов и кавальеров). В глубоких котлованах через 5-10 м устраивают промежуточные бермы шириной 3 м. их устройство обязательно на отметках с разными геологическими условиями, где изменяется заложение откоса.

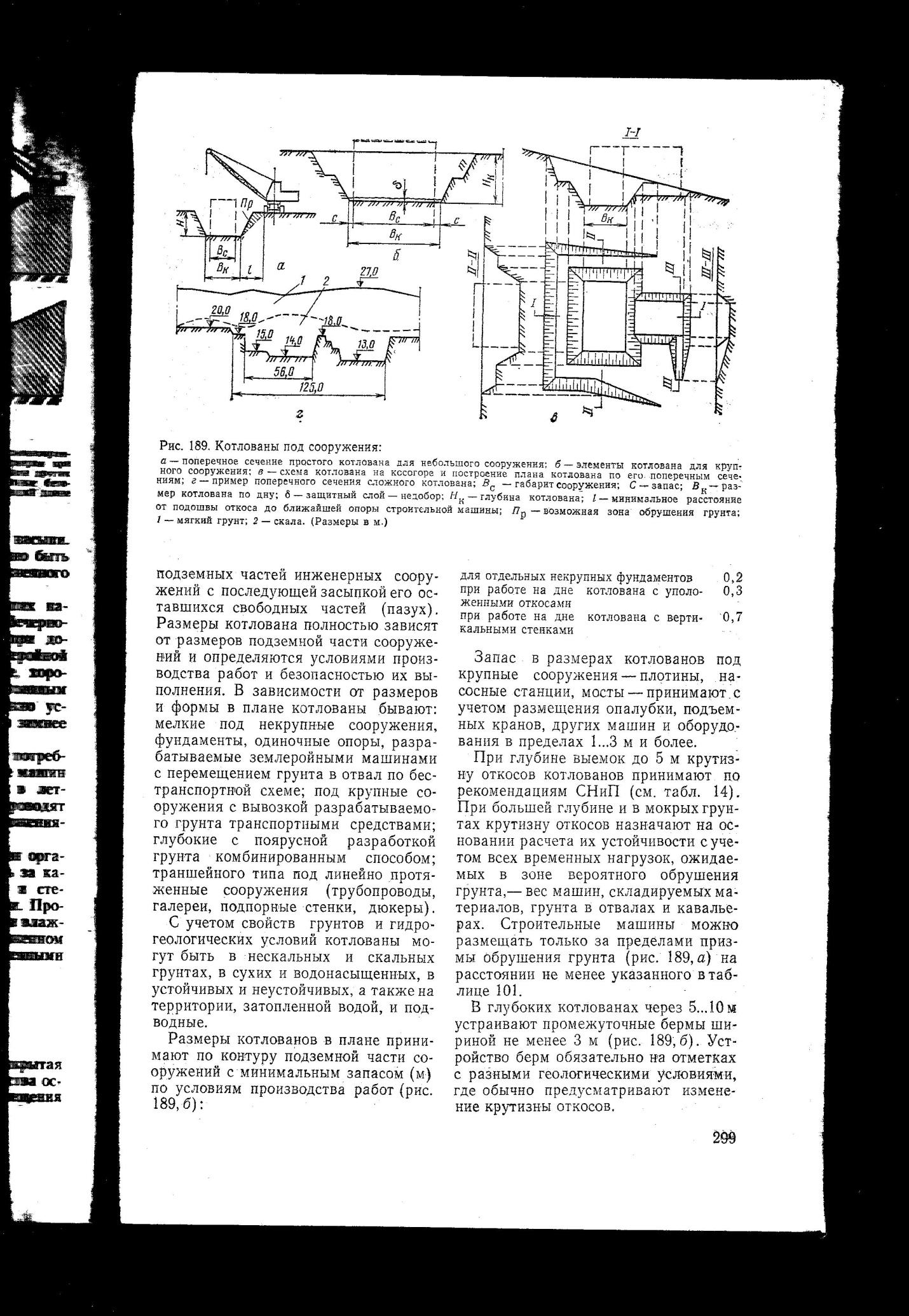

Глубина определяется проектной отметкой основания сооружения, разработку ведут, оставляя защитный слой, убираемый при зачистке. (рис.)

27. Определение размеров карьера и схема размещения грунтов вскрыши в разных условиях. Схема организации производства работ в карьере.

Карьер – непрофильная выемка для добычи грунтовых материалов.

С расположением карьеров (горные, пойменные, русловые) связана организация работ и способов разработки: горные – сухие разработки, пойменные – периодически затопляемые паводком, русловые – разработка из-под воды.

По назначению – промышленные (постоянно действующие предприятия, поставляющие материал в районе их расположения), сырьевые (поставляют материал для предприятий, напр. Завод ЖБИ), построечные (временные, в период строительства).

При проектировании карьера устанавливают: границы карьера, способ вскрыши и место отвала грунта, способ разработки грунта, его транспортировки, организация разработки с разбивкой на проходки в плане и по глубине.

Размещение карьера:

1. Ближе к створу плотины, 2)придание в плане прямоугольной формы с соотношением сторон 1:2 для удобства работы машин, 3) расположение дна карьера выше УГВ с учетом высоты капиллярного поднятия, 4) придание уклона дну карьера в сторону реки для отвода атмосферных вод, 5) защита площади карьера от затопления поверхностными водами отвалами из растительного грунта.

Размеры карьера устанавливают на основании потребного объемы грунта с учетом его потерь (на недоборы, при транспортировании, на местах складирования) изменения физических свойств. Объем породы, подлежащий разработке в карьере: V_k=V_{геометр.}*К_{уплотн.}*К_потерь

Площадь, отводимая под карьер при средней толщине полезного слоя Н: F_к= V_k*Н

Непригодный для использования верхний слой грунта – вскрыша – разрабатывают либо с перемещением за пределы карьера() при малой его площади, либо в выработанное пространство (бульдозерами или скреперами).

Организация производства работ в карьере: основные операции:1) вскрышные работы, 2) устройство выездов из карьера, 3) устройство дорог (забойных), 4) разработка мин. Грунта с погрузкой на транспорт или в отвал для небольших котлованов, 5) транспортирование грунта, вспомогательные операции: 6) защита от поверхностно стока, 7) осушение (при необходимости)8) планировка дна карьера, 9) разработка растительного грунта в кавальере и перемещение его на

дно карьера. (рис.)

1 – вскрыша карьера

2 – разработка грунта с погрузкой в а/с

3 – планировка дна карьера бульдозером

4 – разработка растительного грунта в кавальера и перемещение его на дно карьеа
