- •36. Классификация деревянных куполов по конструктивным признакам. Деревянный ребристый купол. Его параметры, конструктивные элементы; узлы.
- •37. Классификация деревянных куполов по конструктивным признакам. Тонкостенный деревянный купол. Его параметры, конструктивные элементы; узлы.
- •38.Определение висячих покрытий. Их достоинства и недостатки; применение. Особенность работы несущих висячих конструкций. Характеристика стали, применяемой для несущих элементов висячих покрытий.
- •39.Перечислить виды однопоясных висячих покрытий. Конструктивные решения опорных конструкций при разомкнутом контуре. Центрирование усилий в контуре.
- •40.Однопоясные висячие системы с параллельно расположенными гибкими нитями на прямоугольном плане; их параметры. Способы устройства висячей оболочки.
- •52.Определение покрытий с тросовыми сетями. Основной вид поверхности таких покрытий. Работа тросовой сети на вертикальные нагрузки.
- •53. Основные элементы покрытий с тросовыми сетями. Типы опорных контуров.
- •54. Тросовые сети с опорным контуром из двух или нескольких арок.
- •55. Тросовые сети на замкнутом и гибком опорных контурах.
- •56.Расчет покрытий с тросовыми сетями. Основные допущения при расчете.
- •57.Комбинированные покрытия; их конструктивные элементы; основные параметры. Достоинства и недостатки комбинированных покрытий.
- •60.Перечислить основные способы стабилизации мембранных оболочек. Привести пример стабилизированного мембранного покрытия одним из способов.

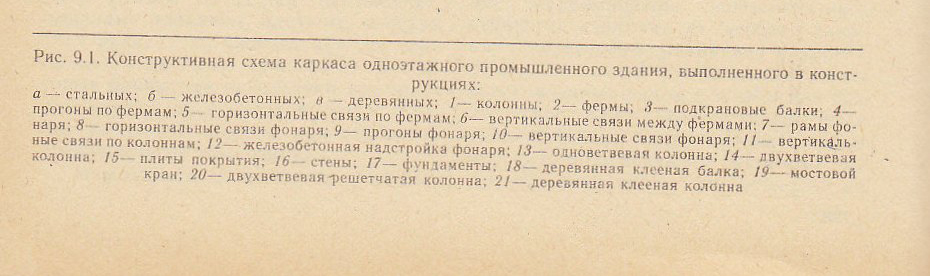

- •62.Стальной каркас одноэтажного промышленного здания. Основные элементы, составляющие поперечную раму каркаса; их основные типы. Нагрузки, воспринимаемые поперечной рамой.
- •63.Основные конструктивные элементы стального каркаса одноэтажного промышленного здания. Устройство торцевого и продольного фахверка.
- •64.Основные этапы развития строительства высотных зданий. Привести примеры.
- •65.Основные элементы каркасов высотных зданий. Виды поперечных сечений колонн и ригелей. Основная нагрузка, воспринимаемая высотными зданиями.
62.Стальной каркас одноэтажного промышленного здания. Основные элементы, составляющие поперечную раму каркаса; их основные типы. Нагрузки, воспринимаемые поперечной рамой.
Стальной каркас применяют для зданий с укрупненной сеткой колонн, с большими высотами, с кранами большой грузоподъемности или тяжелого ре жима работы.
Основным видом соединения стальных конструкций в каркасе является сварка. Соединения на заклепках применяются в случаях знакопеременных и динамических нагрузок, а также в подкрановых балках зданий с кранами тяжелого режима работы. Болтовые соединения применяются там, где сварка является трудоемким процессом. В соединениях на болтах используют высокопрочные, повышенной и нормальной точности болты.

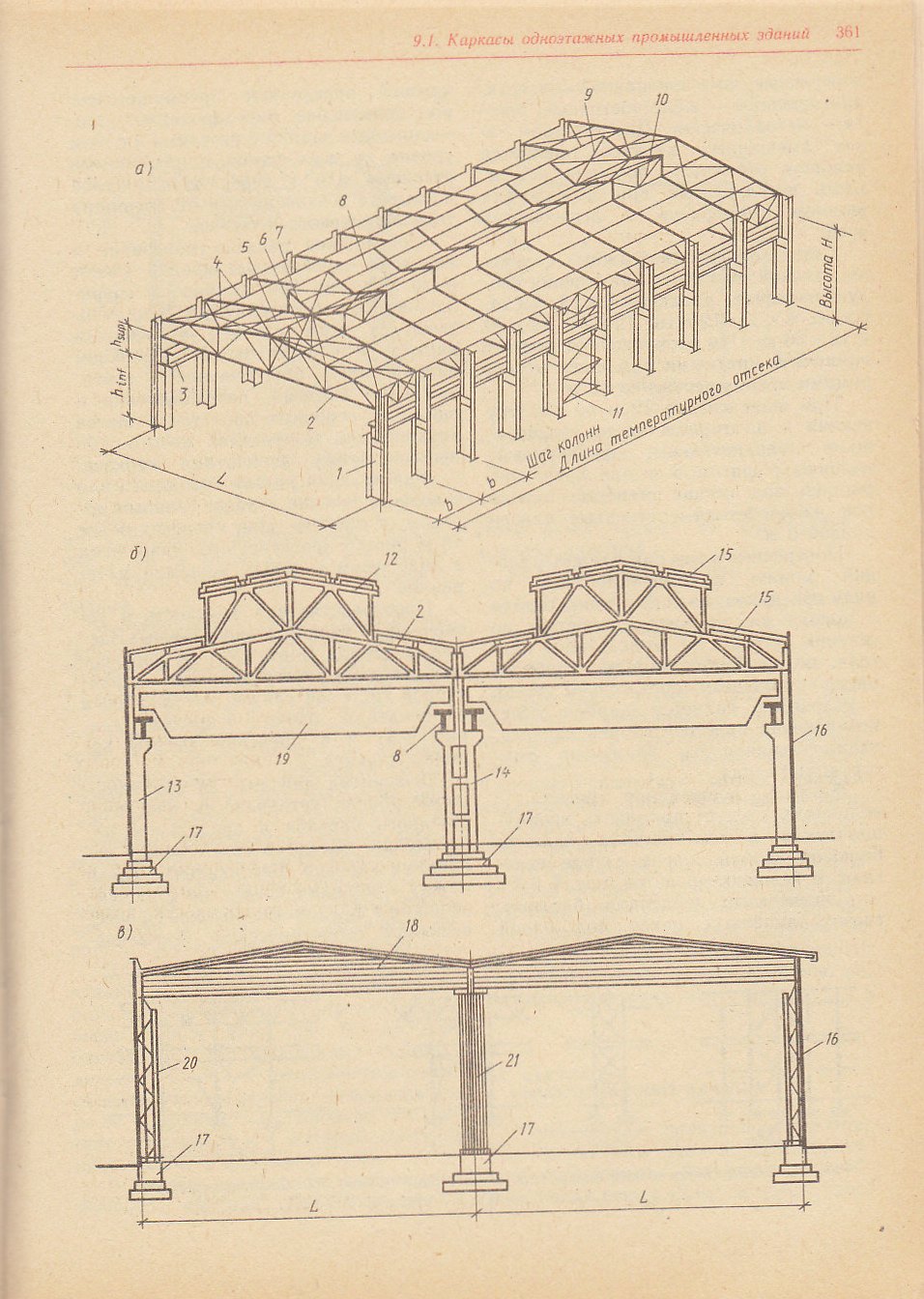

Рис. 27. Основные элементы стального каркаса промышленного здания 1 — колонна рамы; 2 — стропильная ферма (ригель); 3 — подкрановая балка; 4 — фонарь; 5 — связи фонаря; 6 — вертикальные связи между колоннами; 7 — связи покрытия горизонтальные; 8 — то же, вертикальные; 3 — ригель; 10 — прогоны
63.Основные конструктивные элементы стального каркаса одноэтажного промышленного здания. Устройство торцевого и продольного фахверка.
Рис. 2. Стальной торцовый фахверк а — стойки фахверка; б — ригели
64.Основные этапы развития строительства высотных зданий. Привести примеры.
65.Основные элементы каркасов высотных зданий. Виды поперечных сечений колонн и ригелей. Основная нагрузка, воспринимаемая высотными зданиями.
Основные конструктивные элементы: колонны; ригели; плиты перекрытий.

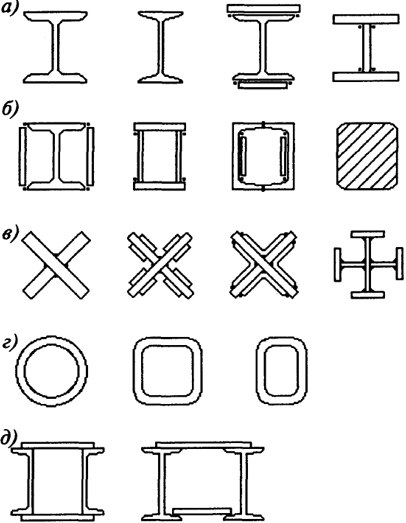

Рис. 4.20. Типы сечений колонн многоэтажных зданий: а - двутавровые; б - замкнутые; в - крестовые; г - полые прокатные; д – сквозные
Рис. 4.23. Типы сечения ригелей и балок перекрытий: а - балочные профили; б - фермы; 1 - усиления балок в сечениях с максимальным изгибающим моментом; 2 - железобетонная плита перекрытия
Колонны многоэтажного каркасного сооружения являются основными конструктивными элементами каркаса. Они воспринимают и передают на фундамент в основном вертикальные нагрузки, но участвуют также в восприятии моментов от ветровой нагрузки. В пределах этажа участок колонны работает на сжатие, иногда с изгибом в одной или двух плоскостях. По сравнению с продольным усилием вклад изгибающих моментов в напряженное состояние колонны обычно мал, поэтому ее чаще всего рассчитывают на центральное сжатие. Поскольку колонны могут терять устойчивость в двух направлениях, то расчетным является направление с меньшей жесткостью и, следовательно, для колонн более выгодны поперечные сечения, моменты инерции которых одинаковы относительно обеих осей.
66.Связевая, рамная, рамно-связевая схемы каркасов высотных зданий; дать характеристику каждой схеме.
Связевая
Рамная:
Рамно-связевая

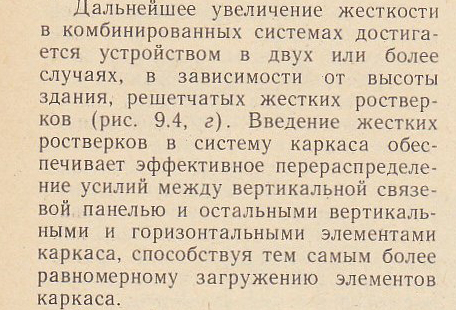

67.Связевая и рамная с решетчатыми ростверками схемы каркасов высотных зданий; дать характеристику каждой схеме.
Рисунки те же
68.Связевая и рамная каркасно-ствольные схемы каркасов высотных зданий; дать характеристику каждой схеме.
Связевая каркасно ствольная
Рамная каркасно-ствольная

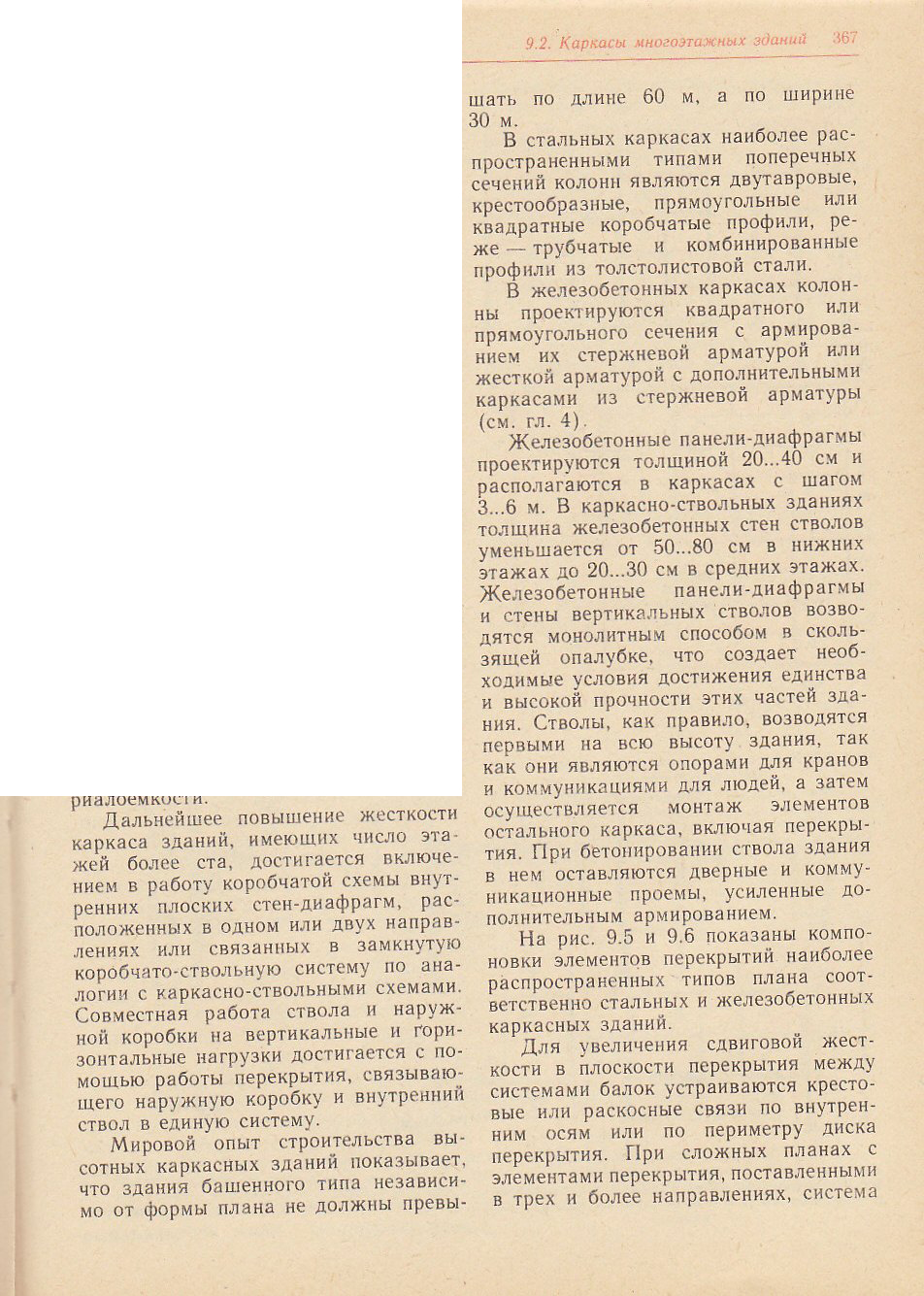

69.Коробчатая, коробчато-секционная, коробчатая с пространственной решеткой схемы каркасов высотных зданий; дать характеристику каждой схеме.
ж)
Коробчатая, з)коробчато-секционная,
и) коробчатая с пространственной решеткой

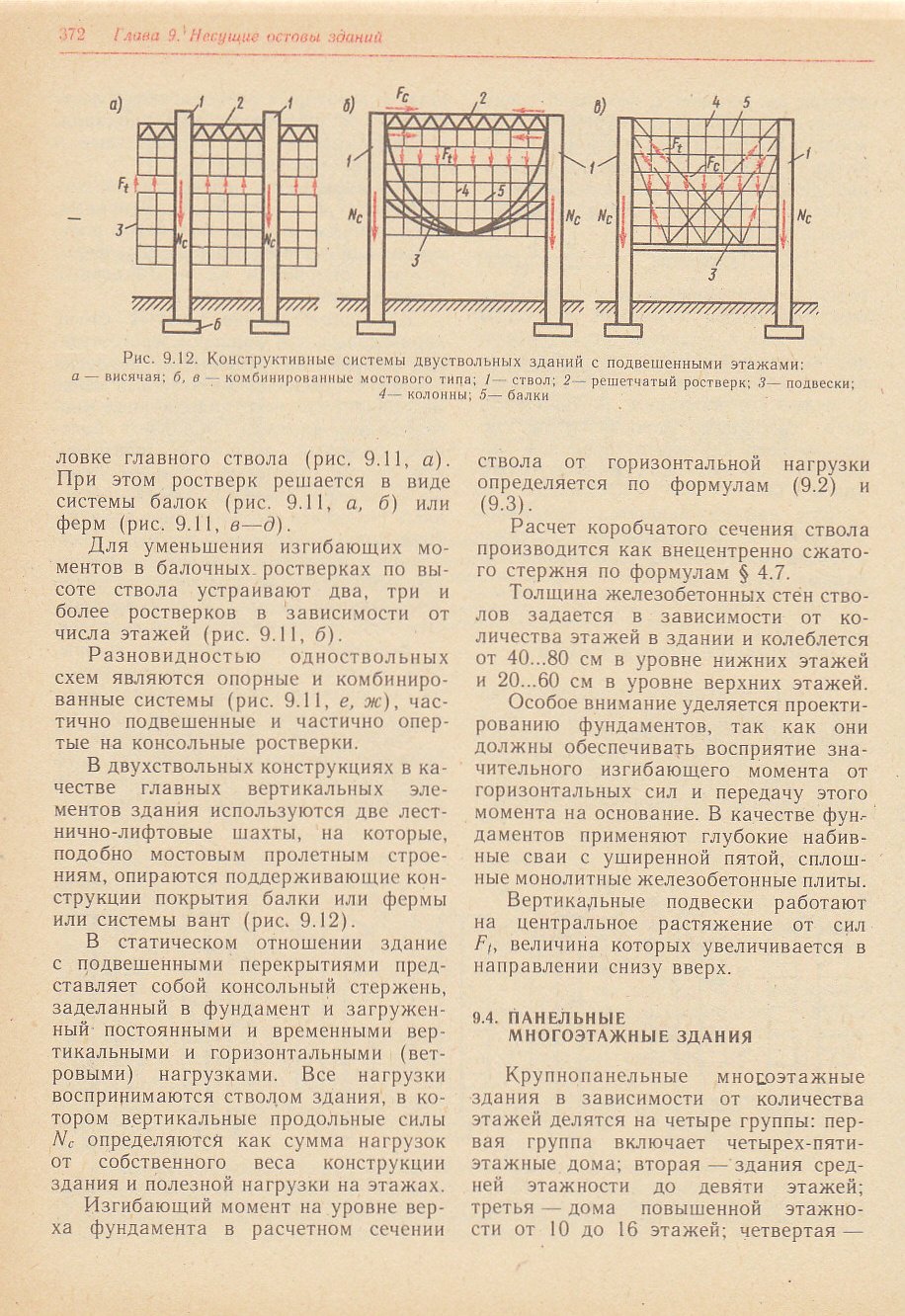

70.Высотные здания с подвешенными этажами; их основные конструктивные элементы. Причины устройства двух и более консольных ростверков по высоте ствола. Две основные группы зданий с подвешенными этажами в зависимости от количества главных опор.

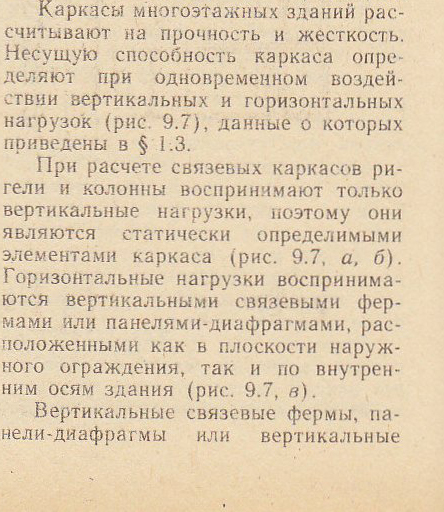

71.Виды нагрузок, действующих на каркас, учитываемых при расчете высотных зданий. Основные конструктивные соотношения для многоэтажных зданий в зависимости от высоты.

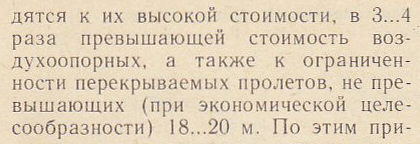

72.Пневматические конструкции; их классификация в зависимости от способа предварительного натяжения. Основные требования, предъявляемые к ткани.

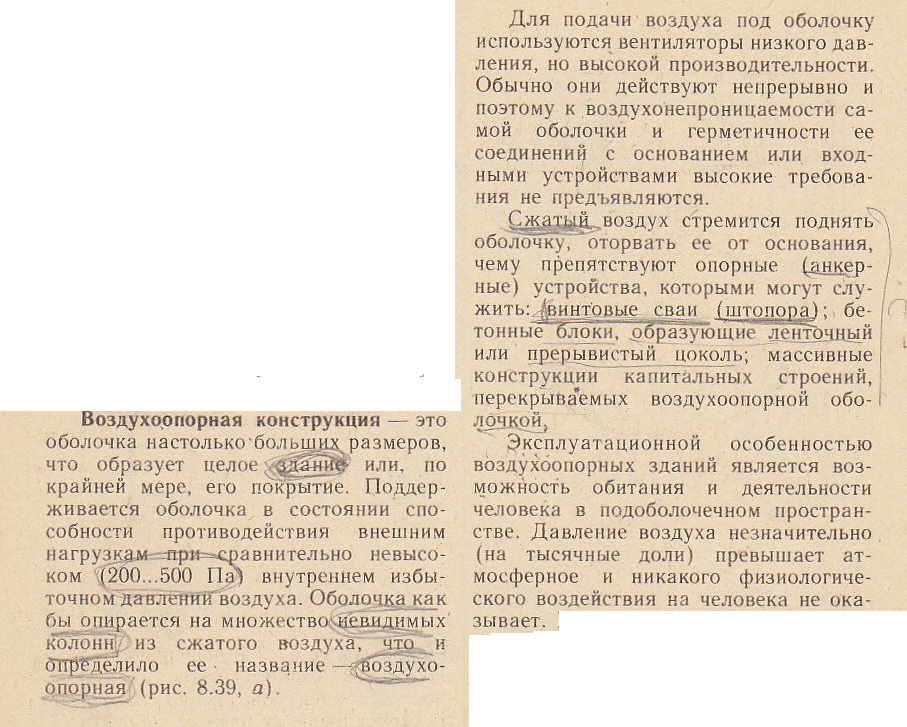

Воздухоопорные и воздуховесомые.

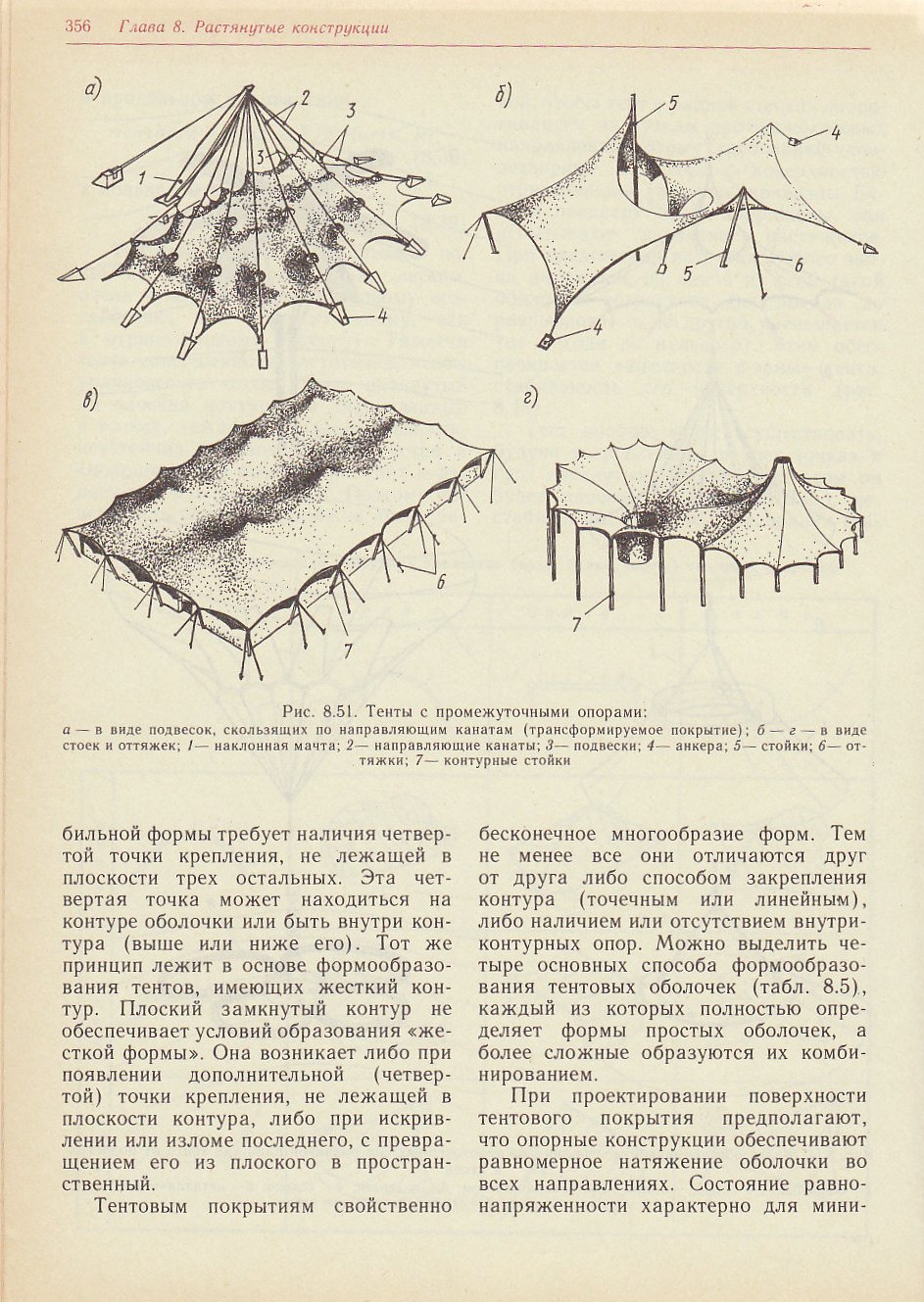

73.Тентовые покрытия, их характеристика и работа.
