36. Классификация деревянных куполов по конструктивным признакам. Деревянный ребристый купол. Его параметры, конструктивные элементы; узлы.

Из дерева возводят купола 3 конструктивных видов: ребристые, сетчатые, тонкостенные.

Несущие элементы ребристых куполов (45-50м.) обычных пролетов в виде полуарок из пакетов клееных досок, устанавливают 4.5 – 6 метров у нижнего опорного кольца. Высоту сечения полуарок у нижнего опорного кольца назначают до одной восимедесятой диаметра основания. Верхнее кольцо обычно делают металлическим.

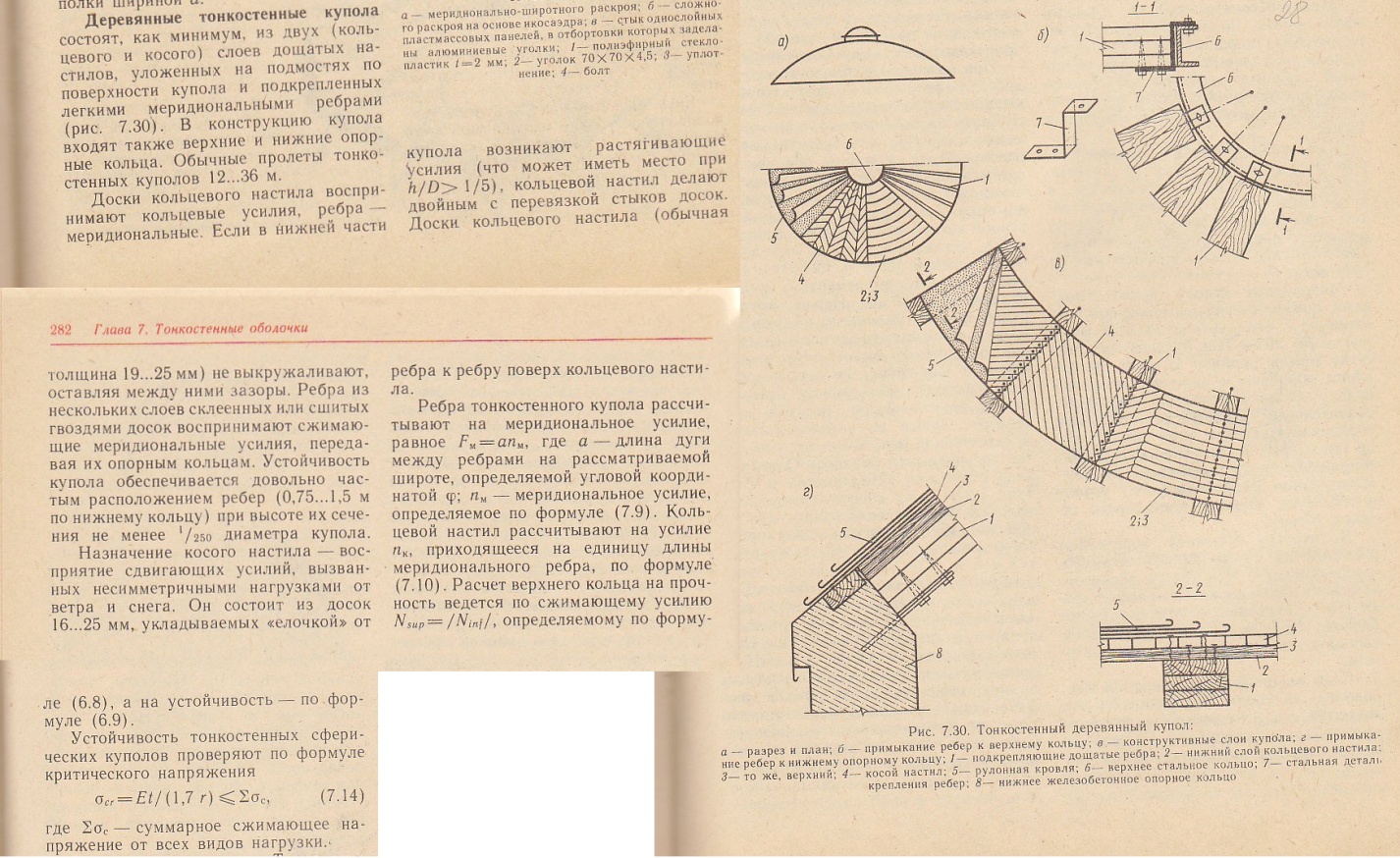

37. Классификация деревянных куполов по конструктивным признакам. Тонкостенный деревянный купол. Его параметры, конструктивные элементы; узлы.

Из дерева возводят купола 3 конструктивных видов: ребристые, сетчатые, тонкостенные.

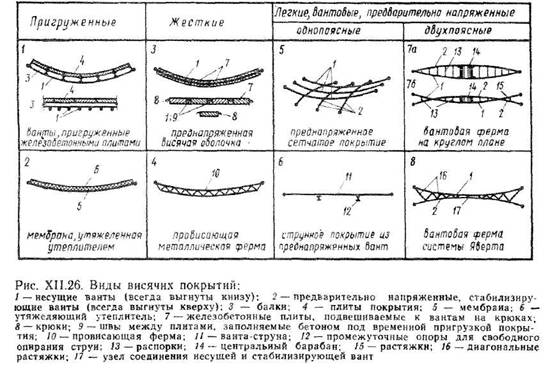

38.Определение висячих покрытий. Их достоинства и недостатки; применение. Особенность работы несущих висячих конструкций. Характеристика стали, применяемой для несущих элементов висячих покрытий.

Висячими называются покрытия, в которых основные элементы несущей конструкции работают на растяжение. В большинстве висячих покрытий в качестве основного несущего элемента применяют стальной канат — трос свитый из высокопрочной проволоки с временным сопротивлением разрыву 1200—1800 МПа и более. В случае использования канатов-тросов или арматурных стержней систему называют висячей с гибкими вантами. Если ванта выполнена из жестких стержней, например гнутых двутавров или ферм, то такую систему называют висячей с жесткими вантами или изгибно-жесткими элементами.

Основным несущим элементом для висячих покрытий могут служить металлические канаты, тросы или, как обычно их называют, ванты; металлические полосы и целые листы, металлический прокат, синтетические и другие материалы.

Основной недостаток свободно провисающих несущих систем — неустойчивость их формы. Для предотвращения этого необходима стабилизация конструкций.

Стабилизацию висячих покрытий выполняют по-разному: а) путем при-грузки до достижения общей массы покрытия 1 кН/м2 (100 кГ/м2), которую ветер не может вывернуть; б) путем ужесточения конструкции — приданием жесткости ее форме; в) посредством предварительного напряжения несущих тросов стабилизирующими тросами.

Применяемые материалы. Для несущих элементов висячих покрытий применяют арматурную сталь A-V, A-VI, пучки высокопрочной проволоки, спиральные канаты, свитые из фасонной проволоки— закрытые (смотреть на сайте статью под номером 18.4), и тросы двойной свивки. Следует заметить, что свивка каната вызывает в отдельных проволоках дополнительные изгибные напряжения, поэтому его прочность, т. е. расчетное разрывное усилие, всегда меньше суммарной прочности составляющих его проволок при условии их работы только на растяжение. Свивка канатов также уменьшает их продольную жесткость, а поскольку в процессе транспортировки плотность свивки нарушается, для повышения жесткости и стабилизации модуля упругости каната перед монтажом рекомендуется производить его предварительную вытяжку.

39.Перечислить виды однопоясных висячих покрытий. Конструктивные решения опорных конструкций при разомкнутом контуре. Центрирование усилий в контуре.

Висячие покрытия с параллельными нитями, как правило, применяют для прямоугольных в плане зданий (рис. 8.17 а), хотя возможны исключения из этого правила, например показанные на рис. 8.17 б, в. При прямоугольном плане улучшаются эксплуатационные условия, достигается простота конструктивного решения, имеется возможность вести строительство в несколько очередей.

При разомкнутом опорном контуре ванты или мембрану закрепляют по противоположным сторонам здания, поэтому распор необходимо передавать на фундаменты специальными конструкциями. Использование жесткой многоэтажной рамы для воспринятая распора целесообразно при наличии пристроя к основному пролету, а также при слабых грунтах. Наклонные оттяжки загромождают пространство снаружи здания. Для уменьшения деформаций оттяжку выполняют железобетонной предварительно напряженной или из стальпрокатных профилей.
