Усилительное устройство (усилитель) является обя­зательным узлом любого регулятора непрямого дейст­вия и служит для преобразования и усиления сигнала, поступающего от ИУ, до значения, способного обеспе­чить перемещение ИМ с регулирующим органом. Для этого к усилительному устройству подводится энергия от стороннего источника, и оно управляет подачей этой энергии к ИМ в зависимости от значения выходного сигнала ИУ.В гидравлических регуляторах СЭУ получили широ­кое распространение гидравлические усилители, исполь­зующие в качестве рабочей среды питательную воду или масло из смазочной системы. По принципу дейст­вия эти усилители можно разделить на струйные и золотниковые.

Принцип действия струйных усилителей основан на управлении процессом преобра­зования кинетической энергии струи жидкости в давле­ние.

7. Уу со струйной трубкой

Струйные усилители.

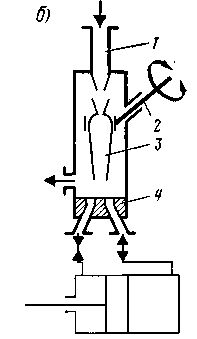

Принцип действия струйных усилителей основан на управлении процессом преобра­зования кинетической энергии струи жидкости в давле­ние. В двухпроточном усилительном реле с отражатель­ной заслонкой (рис.6) рабочая вода давлением 0,6 —0,8 МПа подводится к напорным соплам. Соосно на­порным соплам установлены приемные сопла 2. При среднем положении отражательной заслонки 3 давления в приемных соплах одинаковые. При нарушении равно­весия ИУ рычаг 2 поворачивается, отклоняя отражатель­ную заслонку от среднего положения и изменяя давле­ние в приемных соплах, что вызывает перемещение ИМ. Для уменьшения расхода рабочей воды применяют однопроточные усилители типа качающейся струйной труб­ки (рис.7). В этом усилителе рабочая вода из прием­ного сопла 1 попадает в качающуюся струйную трубку 3, связанную рычагом 2 с измерительным устройством. При отклонении струйной трубки от среднего положения меняется давление в каналах сопловой головки 4, вслед­ствие чего приводится в действие ИМ, перемещающий регулирующий орган.

Корпус этих усилителей выполнен герметичным и рассчитан на поддержание давления в нем 1,5—2,0 МПа. Диаметры выходного сечения сопл или качающейся трубки выбирают в пределах 1,5—3,0 мм в зависимости от потребной скорости перемещения поршня сервомото­ра, определяемой при данных его геометрических раз­мерах подачей жидкости в него через усилитель. Для исключения засорения сопл усилителя вода должна быть очищена от механических примесей в специально установленных фильтрах.

Пропускная способность усилителей струйного типа ограничена. Максимальный расход жидкости через соп­ло или качающуюся трубку с диаметром выходного сечения 3 мм при указанных давлениях составляет
