Вибір комплекту будівельних машин, транспортних засобів і обладнання

Для виконання БМР необхідно обрати робочий кран. Для цього спочатку оберемо його обладнання. До основних робіт кранового обладнання буде належати демонтаж балок перекриттів та переміщення пакетів демонтованих конструкцій масою до 200кг.

Обираємо дво- і чотирьохгілковий висотою h=2.5м, Qmax=105кг (табл.4.15. довідника «Технологія і організація монтажу буд. конструкцій»). При перерізі балки 300х220мм, густині ρ=500кг/м3 і довжині ≈ 6м її маса складає m=0.3∙0.22∙6∙500=198кг≈200кг

Тоді максимальна монтажна маса: Q=105+200=305кг.

Графічним методом визначаємо необхідний виліт і висоту підйому крюка.

За результатами обробки отримуємо 2-а найбільш оптимальні варіанти:

1. Гусеничний кран МКГ-25БР.

2. Баштовий кран С-390 - m=26.8т.

Оскільки порівняння ТЕП варіантів не проводиться кран обираємо за його загальною вагою.

Отже, остаточно приймаємо гусеничний кран МКГ-25БР

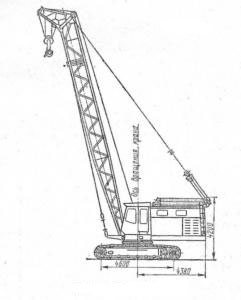

Стреловой самоходный монтажный гусеничный кран МКГ-25БР

ОСНОВНІ ТЕХНІЧНІ ДАНІ І ХАРАКТЕРИСТИКИ

Тип крана: стріловий, самохідний на раздвижному гусеничному ходу, дизель-електричний, повноповоротний, вантажопідємність 25 т

Вид змінного обладнання: башенно-стрілове

Тип приводу: дизель-електричний, багатомоторний, можлива робота від зовнішньої мережі електросистеми перемінного струму

Максимальна вантажопідйомність, т:

- Головний підйом - 20

- Допоміжний підйом - 5

Максимальна висота підйому гака, м:

- Головний підйом - 27

- Допоміжний підйом - 15

Максимальна глибина опускання, м

Виліт гака від осі обертання, м головного підйому:

- найменший - 4,9

- Найбільший - 12,0

Виліт гака від осі обертання, м допоміжного підйому:

- найменший - 6,6...14,0

- найбільший - 14,7

База - 4,6м

Розмір опорного контуру, м:

Ширина в робочому додатку по (гусеницях) 4,3

Довжина опорної частини гусеничного ходу 4,6

Кут повороту, град – 360

Для транспортування конструкцій приймаємо (табл. 2.11. довідника):

1. КрАЗ-256Б;

2. Можливе використання напівпричепів марок ОдАЗ-8856 або

УПЛ-0906.

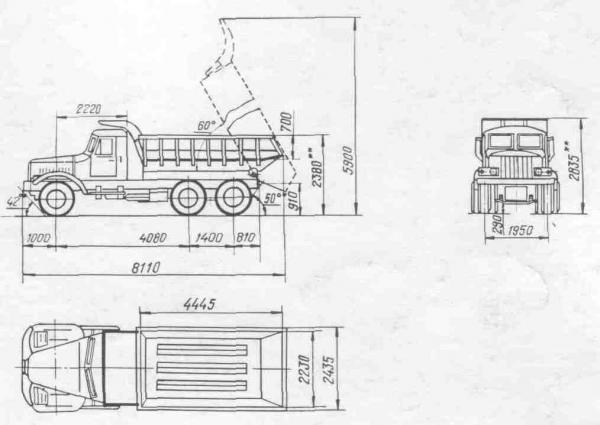

Габаритные размеры автомобиля КрАЗ 256 Б

Технические характеристики
Завод-изготовитель:	Кременчугский автомобильный завод им. 50-летия Советской Украины, г.Кременчуг
Время выпуска:	1966-1975 гг.
Габаритные размеры:       длина       ширина       высота	8100 мм 2640 мм 2830 мм
Число мест	3
Грузоподъемность	11000  кг
Масса в снаряженном состоянии	11400  кг
Полный вес	23625  кг
База	4780  мм
Минимальный дорожний просвет	290  мм
Максимальная скорость	65  км/ч
Расход топлива	38  л/100км
Двигатель	ЯМЗ-238, дизельный, V-образный, четырехтактный, восьмицилиндровый, верхнеклапанный
Объем двигателя	14.6  л
Степень сжатия	16.5
Максимальная мощность	240  л.с.
Сцепление	двухдисковое, сухое
Коробка передач	пятиступенчатая
Главная передача	двойная
Рулевой механизм	двухступенчатый: винт-гайка на циркулирующих шариках и рейка-зубчатый сектор; с гидроусилителем
Размер шин	12,00-20

Спецтехника краны МКГ-25БР

Подробные технические характеристики крана МКГ-25БР

Грузоподъемность, т	20,0 - 7,2
Вылет (наименьший - наибольший), м	4,2 - 11,2
Наибольшая высота подъема, м	22,0 - 14,2
Высота башни, м	13,5
Длина стрелы, м	10,0
Скорость подъема груза, м/мин:
наибольшая	7,3
наименьшая	0,4
Скорость опускания груза, м/мин	0,4; 3,5 и 7
Частота поворота, об/мин	0,3 - 10
Скорость передвижения, км/час	0,9 - 1,1
Дорожный просвет, мм	440
Габаритные размеры ходового устройства, мм:
длина	5450
ширина	3200 / 4300
ширина трака	700
Преодолеваемый уклон пути, град.	15
Двигатель:
модель	Д-108-1
наибольшая мощность, л.с.	108
число оборотов в минуту	1070
Мощность генератора, кВт	52
Мощность двигателей, кВт:
грузовой лебедки	30 + 3,5
вспомогательной лебедки	11
стреловой лебедки	5
механизма поворота	3,5
механизма хода	2 Х 16
Габаритные размеры в транспортном положении, мм:
ширина	3200
высота	3905
Рабочая масса, т	40,1
В том числе масса противовеса	5,6
Среднее давление на грунт, кгс/см2	0,62

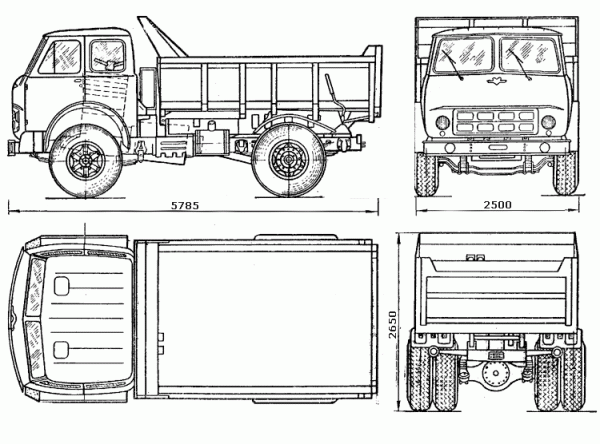

Технические характеристики МАЗ-503А. Число мест в кабине — 2; колесная формула — 4х2; грузоподъемность — 8 т; объем кузова — 5,1 м3; двигатель: ЯМЗ-236, четырехтактный дизель, число цилиндров — 6, рабочий объем — 11,15 л, мощность — 180 л. с. при 2100 об/мин; коробка передач: механическая, число ступеней — 5; главная передача — конические шестерни; колесный редуктор — планетарный; размер шин — 11,00—20; тормоза — колодочные; подвеска колес — зависимая рессорная; габариты: длина — 5,78 м, ширина — 2,50 м, высота — 2,70 м; база — 3,40 м; колея колес: передних — 1,97 м, задних — 1,86; масса в снаряженном состоянии — 7,1 т, полная масса — 15,25 т; наименьший дорожный просвет — 0,27 м; угол опрокидывания кузова — 55°; время опрокидывания груженого кузова — 15 сек; радиус поворота (по колее внешнего переднего колеса) — 7,0 м; тормозной путь со скорости 40 км/ч — 18 м; максимальная скорость — 75 км/ч; контрольный расход топлива при скорости 30-40 км/ч — 22 л/100 км; эксплуатационный расход топлива — 31 л/100 км; запас топлива — 400 л.

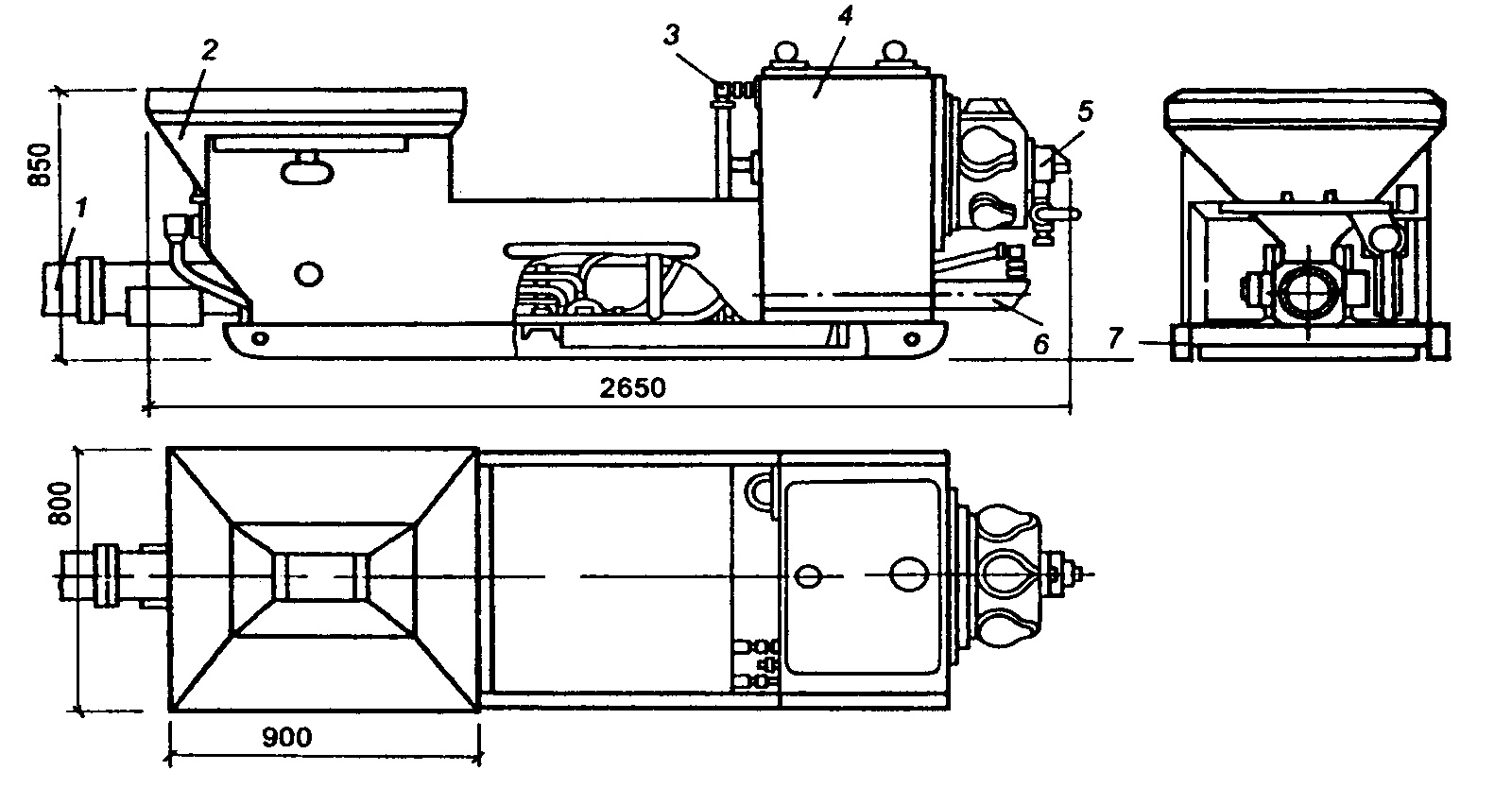

Бетононасос БН-15

Технические характеристики
№	Наименование показателей	Значение
1	Производительность, м3/час	15
2	Расстояние подачи смеси, м: по длине по высоте	60 30
3	Рабочее давление, МПа	1-4
4	Объём по загрузке, л	1200
5	Объёи готового замеса, л	1000
6	Габаритные размеры, мм, не более: длина ширина высота	4900 1785 1085
