Укрепления при структурном раз­рушении сводов (морозном или солевом).

Забивка в швы металличсеских костылей длиной 10-15см с целью расклинки кирпичей в нижних слоях кладки, а так же для крепления штукатурной сетки, используемой для армирования толстого намета при восстановлении утраченных зон кладки. Послойный намет спец.раствора, включающего известь, песок, цемент, цемянку и пр.

10.Реставрация и консервация деревянных конструкций.

Реставрация.

Реставрация — наиболее сложный, комплексный вид проводящихся на па­мятниках работ. Она обыч­но включает в себя элементы и ремонта, и консервации. Но наряду с этим, важ­ным компонентом реставрации стано­вится также изменение существующего

вида памятника для более полного рас­крытия его художественных качеств, что позволяет яснее подчеркнуть его общественную ценность и тем самым способствовать созданию условий для его длительной жизни.

В силу этого реставрация всегда есть нарушение сло­жившейся системы взаимосвязей. Поэ­тому ее принято рассматривать как исключение, обусловленное целым ря­дом ограничений.

Консервация и ремонт имеют меж­ду собой много общего, поскольку в обоих случаях основной целью ста­новится сохранение памятника архи­тектуры в дошедшем до нашего вре­мени виде, с позднейшими историчес­кими напластованиями и утратой неко­торых первоначальных частей.

Под консервацией понимают работы по сохранению памятника, требующие принятия специальных мер, не входя­щих в обычную ремонтную практику.

1 тип — мероприятия по временной защите зда­ний, которым угрожает быстрое разру­шение: установка подпорок, устрой­ство навесов и т. п.

2 тип – включает сложные работы по укре­плению и защите памятников, разрушаемых под влиянием длительно действу­ющих факторов.

Все средства укрепления и сохранения памятника могут быть также охаракте­ризованы как инженерная реставрация: укрепление оснований и фундаментов, усиление ос­новных несущих конструкций, установ­ка связей, воспринимающих усилия распора, устранение деформаций, меро­приятия по борьбе с влажностью, орга­низация обеспечивающего сохранность температурно-влажностного режима, структурное укрепление старых мате­риалов памятника, обессоливание клад­ки, биологическая защита и т. п.).

Укрепление деревянных конструкций

Основной вид усиления ферм, стропил и завер­шающих конструкций — частичная или полная замена их поврежденных эле­ментов.

Замена растянутых нижних поясов ферм осуществляется с помощью боковых деревянных или металлических накла­док, стянутых болтами.

Короткая вставка в поясах ферм, стропил, а также в балках перекры­тий называется обычно протезом. Протези­руются обычно уникальные неразрез­ные пояса ферм и балки или пото­лочные конструкции, несущие ценный лепной декор и имеющие акустичес­кое значение.

Если по какой-либо причине проте­зирование элементов и подтяжка узлов не обеспечивают несущей способности конструкции фермы и стропила либо усиливаются дополни­тельными стержнями, либо дублируют­ся современными конструкциями. К частичному дублированию относится, например, устройство металлических затяжек, разгружающих нижние пояса ферм и распорных завершающих сис­тем, стойки и прогоны металлических фахверков в каркасных деревянных зданиях. При полном дублировании разгружаются все элементы историчес­ких конструкций, которым отводится

главным образом экспозиционная роль.

Усиление и консерва­ция деревянных сооружений подразу­мевают и обеспечение оптимального температурного-влажностного режима, вентиляции и пожарной защиты. Лесо­материал, заменяющий разрушенные элементы, должен быть кондиционным.

Укрепление и консервация срубов.

Укрепление массивных деревянных сооружений в виде простых и сложных срубов, мостов, ряжей и т. п. заклю­чается главным образом в переборке венцов стен, подвалов, наката. Выборочная замена сгнивших венцов производится с местным «разжимом» сруба клиньями или домкратами. При замене подряд нескольких целых вен­цов, углов и несущих простенков вышерасположенная часть сруба вместе с конструкцией перекрытия предварительно вывешивается.

Следует заметить, что введение све­жих бревен в сильно деформированные (перекошенные и провалившиеся) сру­бы мало влияет на их устойчивость. Более того, новые элементы, не будучи связаны в самостоятельный каркас, могут оказаться чужеродными жестки­ми включениями в пластичную струк­туру старого сруба, концентрирующими нагрузки и напряжения.

Среди способов сохранения сру­бов — полная их переборка с предва­рительной нумерацией венцов и после­дующая специальная обработка древе­сины, например пропитка в вакуумных камерах. Необработанный, разобран­ный материал, оставаясь на площадке или в штабеле, может быстро потерять свои кондиции — усохнуть, загнить или деструктироваться из-за смены среды существования. Вновь собираемые на старом или, тем более, новом месте сру­бы из необработанной древесины часто настолько меняют свою геометрию, что их столярные и декоративные элемен­ты — двери, окна, причелины и др.— оказываются совершенно непригодны­ми, значительно не «вписываясь» в свои проемы и места.

Технологические операции по укреплению разрушенной древесины.

Весь регион разрушения делится на зоны:

1 зона – полностью разрушенный (утраченный) участок.

2 зона – ослабленный частичным разрушением участок.

3 зона – почти здоровый участок.

Порядок операций:

1. Установка разгрузочных опор, исключающих обвал к-й (стоечно-балочная система).

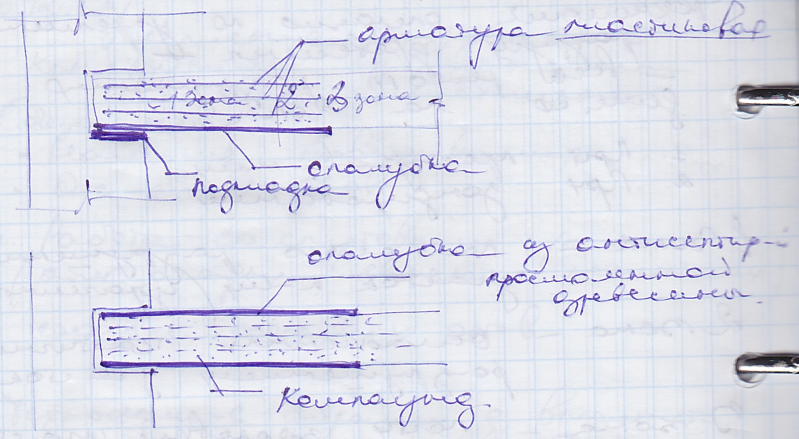

2. Технологические работы по армированию:

- удаление все разрушенной части к-ии из 1 зоны,

- просверливание отверстия в ее здоровой части (после расчистки гнили).

Компаунд – смесь смолы с кварцевым песком определенной фракции, без примесей + затвердитель.

Отверстия в древесине под арматуру заливаются той же смолой, только без наполнителя.

Песок – только для массы. (Пылеватый песок не используется).

Статически-полноценный конец балки – через 25-30 дней (после затвердения).

Арматурная сталь требует обязательной подготовки (расчистка от ржавчины, обезжиривание, обработку грунтовкой, покрытие антикоррозийными средствами).

Арматура должна входить в здоровый участок балки не менее чем на 1/3 утраченного участка. Опалубка – не снимается. Коэффициент растяжения пластиковой арматуры (стеклопластик, состоящий из стеклянных волокон) с предварительным напряжением близок к к.р. древесины.

Компаунд:

- смола ЭД18 или АФ2

- кварцевый песок без глинистых примесей, фракции 0,5-1мм.

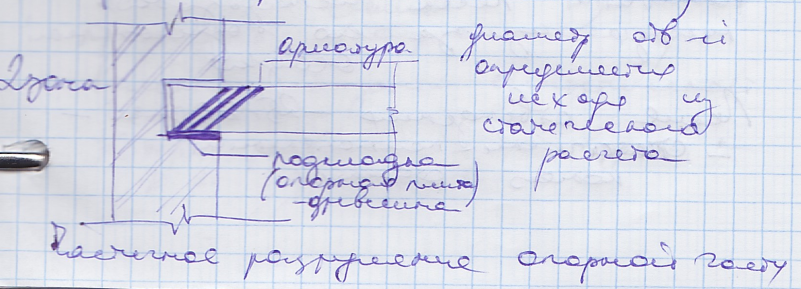

Укрепление древесины 2 зоны.

- Очистка от загрязнений металлическими щетками,

- Просверливание отверстий в частично-ослабленном участке по диаметру игл инъекторов.

Инъекторы (стеклопластиковые) с перфорированными иглами (отверстия через каждые 100мм), благодаря чему раствор постепенно впитывается в древесину. Длительность – 24 часа и более. Насыщение древесины определяется визуально (появление раствора в трещинах, рядом с просверленными отверстиями).

После завершения пропитки иглы оставляются в древесине в качестве арматуры.

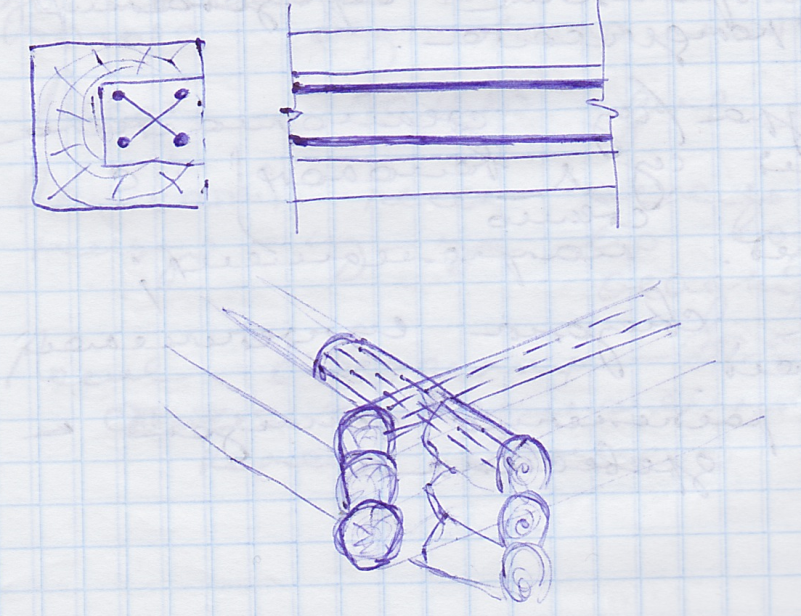

Обработка концов бревен. Требования:

- проникновение в клеточную структуру древесины,

- исключение изменения цвета древесины,

- сохранение жизнеспособности древесины,

- дешевизна и доступность укрепляющих составов.
