1. Какое количество информационных входов у мульти-плексора, если количество его адресных входов равно «n»?

A) *2^N

B) 2^{N +1}

C) 2^{N - 2}

D) 2^{N - 1}

E) 2^{N + 2}

2. Какие входы имеет d-триггер с динамическим управлением?

A) D, C, R

B) D, R, S

C) *D, C

D) D , С, S

E) D, C, R, S

3. В синхронном счётчике синхронизирующие входы

триггеров соединены …

A) *Параллельно

B) Последовательно

C) Параллельно- последовательно

D) Раздельно

E) Не соединены

147. Занесение информации в память называется …

A)* Записью информации

B) Введением информации

C) Сохранением информации

D) Занесением информации

Е) Установлением информации

148. Микросхема кр580вв51а представляет собой…

A) *4-разрядный параллельный центральный процессор

B) Программируемый последовательный интерфейс

C) Программируемый таймер

D) Программируемый параллельный интерфейс

E) Системный контроллер

149. Микросхемы дешифраторов обозначают…

A) ИЕ

B) ТМ

C) ЛА

D)* ИД

E) ТВ

150. Обозначение каких логических элементов показано на рисунке?

A) Два логических элемента 4ИЛИ

B) Два логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ

C) Два логических элемента 4ИЛИ-НЕ

D) *Два логических элемента 4И-HE

E) Два логических элемента 2И-НЕ / 2ИЛИ-НЕ

144. Какое из приведенных буквенных обозначений соответствует обозначению дешифратора?

А) *ИД

В) ИМ

С) ИЕ

D) ИК

Е) ИР

145. Обозначение каких логических элементов показано на рисунке?

A) Четыре логических элемента 2-2И-2ИЛИ-НЕ

B) Логический элемент 2-2И-4ИЛИ-НЕ

C) Четыре логических элемента 2ИЛИ-НЕ

D) *Четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ

E) Четыре логических элемента 2И-НЕ / 2ИЛИ-НЕ

146. Триггеры, не имеющие вход «С», называются …

А) Динамическими

В) Синхронными

С) *Асинхронными

D) Двухступенчатыми

E) JK-триггерами

5. Последовательностные логические схемы обладают памятью и строятся на основе…

A) Счётчиков

B) Шифраторов

C) *Триггеров

D) Операционных усилителей

5. Мультиплексоров

6. Устройства, предназначенные для преобразования десятичных чисел в двоичную систему называют…

А) Регистром

В) * Шифратором

С) Дешифратором

D) Мультиплексором

Е) Демультиплексором

7. Обозначение какого цифрового устройства показано на рисунке?

A) Двоичный 4-х-разрядный счётчик

B) Четырёхразрядный регистр сдвига

C) Селектор-мультиплексор на 4 канала

D) Дешифратор 4х10

E) *Шифратор десятичного кода в двоичный

8. Обмен данными с ПУ осуществляется …

A) Через шину адреса

В) *Через шину данных

С) Через шину управления

D) Через контроллер

E) Через оперативную память

9. Операционный элемент назначение, которого приём и хранение кода числа?

A)* Регистр

B) Логический элемент «И»

C) Логический элемент «ИЛИ»

D) Компаратор

E) Счётчик

10. Какая комбинация и RS-триггере на элементах «ИЛИ-НЕ» является запрещённой?

А) *1 и 1

В) 0 и 0

С) 1 и 0

D) 0 и 1

Е) Такой комбинации не существует

11. Какую арифметическую операцию не выполняет АЛУ?

1. Сложение с передачей переноса

2. Сложение без передачи переноса

3. Вычитание без передачи займа в младший разряд

4. Вычитания с передачей займа в младший разряд

5. * Умножения

140. Каково суммарное количество входов и выходов у шифратора десятичной систем в двоичную?

A) 15

B) 10

C) 16

D) 12

E) *14

141. Логическая цепь, вырабатывающая сигналы суммы (s) и переноса (p) при сложений двоичных чисел- это…

A) Регистр

B) Счётчик

C) *Сумматор

D) Дешифратор

E) Мультиплексор

142. Какую логическую операцию выполняет АЛУ?

A) Конъюнкцию

B) Дизъюнкцию

C) Неравнозначность

D) Сравнения

E) *Все перечисленные выше операции

143. Какое обозначение микросхемы соответствует

цифровому демультиплексору?

A) К155ЛА3

1. К155ИЕ3

C) *К155ИД3

D) К155ЛП3

E) К155ЛИ3

137. Регистр хранения…

A) *Принимает и хранит код очередной команды

B) Принимает код очередной команды

C) Принимает и хранит код предыдущей команды

D) Хранит код очередной команды

E) Хранит код предыдущей команды

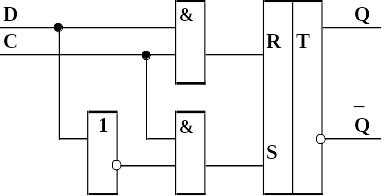

138. Схема какого триггера представлена на рисунке?

1. RS

2. *D

3. TV

4. JK

__

5. RS

139. Какой из перечисленных счётчиков называют счётчиком Джонсона?

А) Суммирующий

В) Вычитающий

С) Реверсивный

D) * Кольцевой

Е) Нет правильного ответа

12 .Работе какого счётчика соответствует следующая таблица?

С	Q4	Q3	Q2	Q1
0 А) Реверсивного В)* Джонсона С) Вычитающего D) Суммирующего Е) Запоминающего 1 2 3 4 5 6 7	0 0 0 0 1 0 0 0	0 0 0 1 1 1 0 0	0 0 1 1 1 1 1 0	0 1 1 1 1 1 1 1

13. Один байт равен …

1. *8 бит

B) 16 бит

C) 32 бита

D) 64 бита

E) 1024 бит

14. Какое количество выходов у демультиплексора, если количество его адресных входов равно N?

A) 2^{N + 1}

B) 2^{N +2}

C) 2^{N - 1}

D) 2^{N - 2}

E)* 2^N

15. Исходной структурной ячейкой, на основе которой строятся последовательностные логические схемы, является…

A) Счётчик

B) Элемент И -НЕ

C)* Триггер

D) Элемент ИЛИ

E) Регистр

1

A) Логический элемент

4И-НЕ

B)* Триггер Шмитта

C) Мультиплексор 4х1

D) Шифратор 4х1

E) Дешифратор 4х1

6. Условное графическое изображение какой цифровой ИС показано на рисунке?

17. Набор микрокоманд, предназначенный для решения определенной задачи - это:

A) Микропроцессор

B) Микро-ЭВМ

C) Микрооперация

D)* Микропрограмма

E) Управляющий сигнал

18. Какую операцию не выполняет регистр сдвига?

1. Преобразование последовательного двоичного кода в параллельный

2. * Коммутацию цифровых сигналов

С) Преобразование параллельного двоичного кода в последовательный

D) Хранения информации

Е) Кольцевого счётчика

134. Какому элементу соответствует следующая таблица?

С А) Сумматор В) Декодер С) Мультиплексор D)* Суммирующий счётчик Е) Шифратор	Q4	Q3	Q2	Q1
0 1 2 3 4 5 6 7	0 0 0 0 0 0 0 0	0 0 0 0 1 1 1 1	0 0 1 1 0 0 1 1	0 1 0 1 0 1 0 1

135. Микросхемы шифраторов обозначаются…

А) РУ

В) ЛА

С) ТВ

D) ИК

Е)* ИВ
