Департамент образования вологодской области бюджетное образовательное учреждение
СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ВОЛОГОДСКОЙ ОБЛАСТИ
«КАДУЙСКИЙ ПОЛИТЕХНИЧЕСКИЙ ТЕХНИКУМ»
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
по выполнению курсовой работы
ПМ.01 Эксплуатация теплотехнического оборудования и систем тепло- и топливоснабжения
МДК.01.01. Устройство, принцип действия, расчёт, выбор теплотехнического оборудования и систем тепло-и топливоснабжения
Тема: «Тепловой и конструктивный расчет многоступенчатой
конденсационной турбины»
для специальности
140102 Теплоснабжение и теплотехническое оборудование Методические указания по курсовой работе
Задание на курсовую работу
Курсовая работа выполняется в соответствии с индивидуальным заданием согласно варианту, заданному преподавателем. Численные параметры варианта студент выбирает из таблиц 1 и 2, причем вариант схемы линии гидравлического расчета – схема «а» или «б» устанавливает преподаватель на вводной лекции и сообщает студентам, вместе с номером варианта.
Заданием предусматривается для паротурбинного энергоблока, включающего турбину с противодавлением и работающего по открытой схеме на внешнюю тепловую нагрузку, следующее (см. рисунок 1):
1.1. Выполнить упрощенный расчет тепловой схемы турбоустановки и определить расход рабочего тела через все элементы, а также электрическую мощность турбины, мощность теплового потребителя и удельную выработку электроэнергии на тепловом потреблении.
Рисунок 1 – Упрощенная тепловая схема энергоблока и теплового потребителя
Обозначения элементов схемы:
Т – турбина с противодавлением; Г – генератор; ТП – тепловой потребитель;
Д – деаэратор; НПК – насос производственного конденсата;
ПН – питательный насос; ПК – паровой котел;
ДВ – дутьевой вентилятор; ДС – дымосос
Обозначения параметров пара и воды см. в п.п. 3.1, 3.2

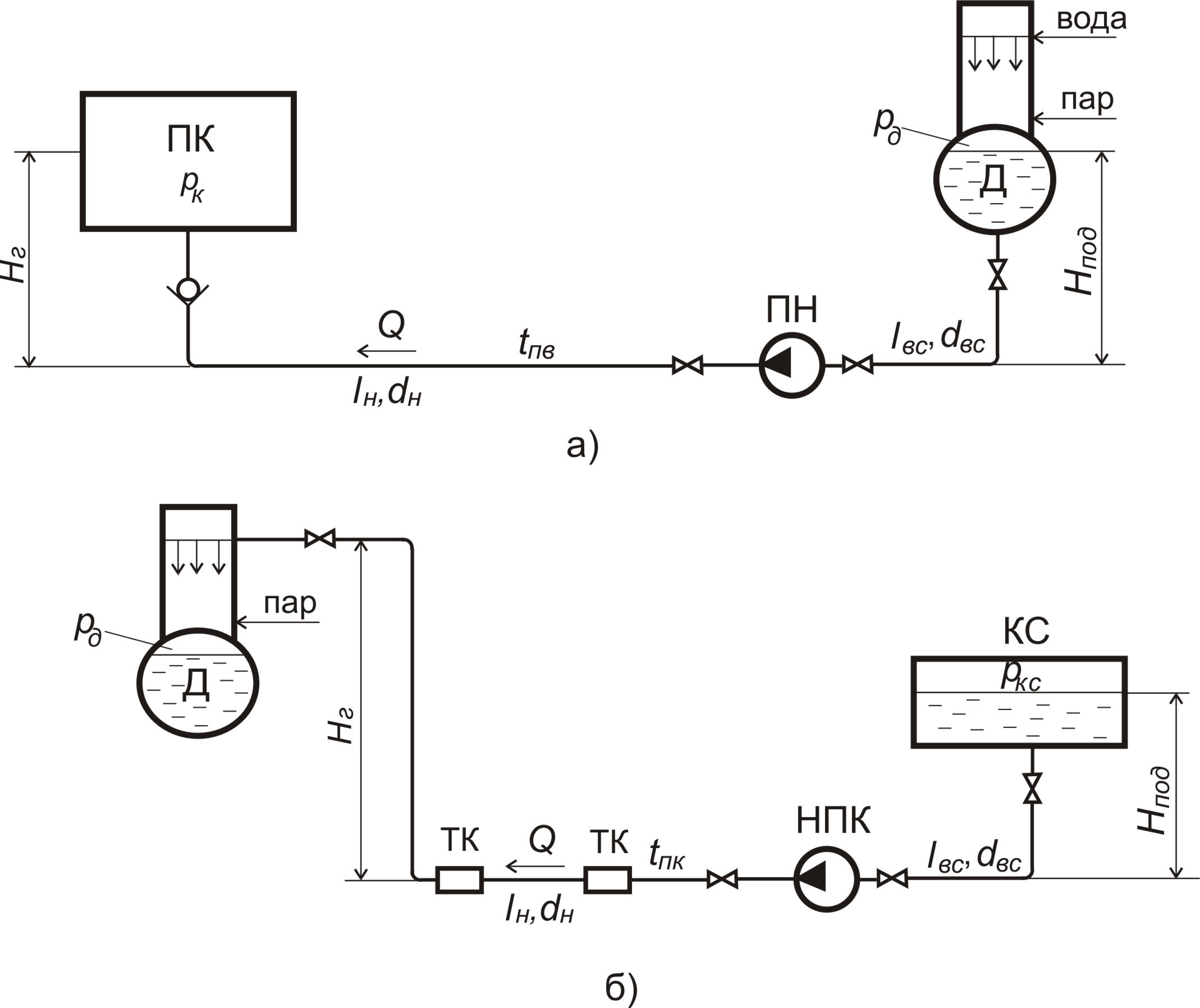

а) – линия питательной воды; б) – линия производственного конденсата
Рисунок 2 – Гидравлические схемы линий
Обозначения:
ПК – паровой котел; Д – деаэратор; КС – конденсатосборник;
ПН – питательный насос; НПК – насос производственного конденсата;
ТК – тепловой компрессор
1.2. Для заданных конструктивных размеров проточной части последней ступени турбины выполнить упрощенный тепловой расчет этой ступени и определить ее к.п.д. при заданном расходе пара.
1.3. Рассчитать производительность дутьевого вентилятора котла при сжигании природного газа и выбрать типоразмер этого вентилятора.
1.4. Рассчитать гидравлические характеристики сети для линии производственного конденсата или питательной линии парового котла (согласно заданию, таблица 2) и выбрать насос для заданных линий. Схемы трубопроводов изображены на рисунке 2, а их размеры приведены в таблице 2.
1.5. Рассчитать кавитационный запас насоса.
1.6. В графической части на листе формата А1 или А2 изобразить сечения сопловой и рабочей решеток последней ступени турбины на ее среднем диаметре и треугольники скоростей в определенном масштабе.
