1. Формування потоку грудкового матеріалу

Формування потоку грудкового матеріалу включає наступні операції:

1.1 Формування заданих відстаней між грудками;

1.2 Забезпечення стабільної швидкості руху грудок;

1.3 Забезпечення безперервності процесу сортування;

1.4 Регулювання продуктивності;

1.5 Стабілізацію траєкторії руху грудки.

1.1 Основною вимогою, що висувається до пристроїв формування погрудкового потоку матеріалу, є забезпечення заданого інтервалу між грудками при їх транспортуванні. Ці вимоги витікають з умов, що сусідні грудки не повинні сприйматися як один і не повинні спотворювати результати визначення сорту один одного. Пристрої формування потоку становлять 80% площі сепаратора.

1.2 Стабілізація швидкості проходження грудками відстані між зоною визначення сорту і зоною виділення грудок визначається необхідністю затримувати керуючі сигнали на один і той же час.

1.3-1.4 Безперервність процесу і регулювання продуктивності забезпечуються наявністю в сепараторах бункера. Бункер обладнаний заслінкою, яка регулює величину випускного отвору. Матеріал може розвантажуватися під дією сил гравітації, вібрації, відцентових, тертя.

1.5 Стабілізація траєкторії руху грудки забезпечується рухом частинок разом зi стрічкою в зону визначення сорту і виділення грудки.

1.1 Пристрої формування погрудкової подачі

Розрізнюють 3 види пристроїв, що забезпечують:

1. детерміноване формування погрудкової подачі;

2. статистичне формування погрудкової подачі;

3. статистичне формування плоскогрудкової подачі.

1 .1.1 У пристроях детермінованого формування погрудкової подачі матеріалу вузли захоплення грудок закріпляють на транспортному пристрої на рівній відстані один від одного. При цьому грудки розташовуються на одній лінії в одній площині. Пристрої цього типу застосовуються для матеріалів правильної форми, невеликої крупностi, при малій продуктивності

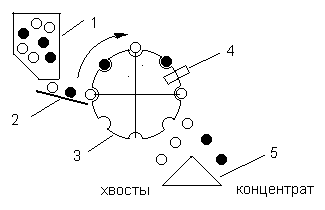

Рисунок 5.1 - Детерміноване формування

погрудкової подачі матеріалу

1 .1.2 У пристроях статистичного формування погрудкової подачі задана відстань між сусідніми грудками забезпечується при перевантаженні матеріалу з одного транспортного пристрою на інший, рухомий з більшою швидкістю (Рис. 5.2) Рух частинок в одну лінію досягається профілюванням транспортного пристрою. Форма профілів приведена на рис. 5.2.:

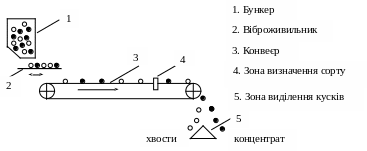

Рисунок 5.2 - Статистичне формування погрудкової подачі матеріалу

4. Пристрої статистичного формування плоскогрудкової подачі застосовують для матеріалів з грудками неправильної форми і забезпечують найбільшу продуктивність, так як матеріал розосереджується по всій площині пристрою, що транспортується. Приклад: сепаратор РС-24 (24-канальний).

2 Підготовка поверхні грудок

У підготовку поверхні грудок входять наступні операції:

2.1 Очищення поверхні від забруднень;

2.2 Посилення відмінностей властивостей, що використовуються при сортуванні, або створення їх (у разі необхідності).

2.1 Операції знепилення і промивки можуть здійснюватися поза сепаратором або на вході в сепаратора в зоні формування погрудкової подачі (Рис. 5.3)

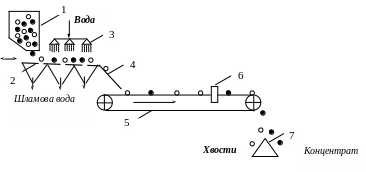

Рис. 5.3 - Статистичне формування погрудкової подачі

з промивкою матеріалу:

1 - бункер; 2 - вiброживильник; 3 - бризкала; 4 - прискорювач; 5 - конвеєр; 6 - зона визначення сорту; 7 - зона виділення частинок

2.2 Для посилення контрасту іноді застосовують реаґенти, які селективно діють на частинки, утворюючи на них забарвлену плівку.
