12. Щитовые и панельные конструкции деревянных зданий
Конструктивной основой щита является рама из брусков, образующая обвязку по его периметру. Щиты устраиваются высотой в этаж и длиной до 1 200 мм, чаще щиты имеют дощатую обшивку, реже – фанерную. Внутренняя полость заполняется утеплителем, под обшивкой укладывают противоветровую бумагу и пароизоляцию. Размеры щитов позволяют заполнять оконные и стеновые проемы в заводских условиях – в щитах устраивают внутри дополительные бруски-перемычки. На вертикальные торцы щитов устанавливают рейки-шпонки и раскладки-нащельники с целью уменьшения воздухопроницания. Усовершенствованные щиты называют деревянными панелями. Распространение получили: однорядные малые стеновые панели высотой с этаж (2,5 м и 2,7 м) и длинной 1200м и крупные панели длиной кратной 1200мм. Все наружные стены здания должны отвечать требованиям прочности, непромерзания, непродуваемости, устойчивости от воздействия атмосферной влаги и воздуха, толщина 120-200 мм и зависит от типа используемого утеплителя. Деревянные панели внутренних несущих стен толщиной 120-160мм (слой звукоизоляции бывает тоньше утепляющего слоя).
С двух сторон рамочный каркас обшивают водостойкой фанерой толщиной 4 мм и 8 мм, а цокольные – толщиной 10 мм. Пароизоляциия – клеевая и полиэтиленовая пленка.
Варианты привязки к координационным осям несущих стен здания: 1) координационная ось по наружной кромке несущей панели наружной стены, опирание перекрытия на наружную стену по центру. 2. координационная ось проходит внутри наружной несущей стены на расстоянии, равном половине толщины внутренней несущей стены. 3.координационные оси совпадают с внутренними гранями наружной и внутренней несущей стены.
Малогабаритные здания-контейнеры (мобильные здания) с использованием древесины. Несущий остов в виде жесткого металлического рамного каркаса с заполнением легкими панелями слоистой конструкции. По углам блока – стойки и профилированной стали, связанные в жесткий прямоугольный параллелепипед ригелями. При увеличении длины контейнера ставят промежуточные стойки. Короба каркаса заполняются пенопластом, что придает им жесткость и увеличивает несущую способность и улучшает теплозащиту помещений. Для наружной обшивки используют тонкие стальные или алюминиевые листы, стеклопластик, водостойкую фанеру или древесно-волокнистые плиты с водоотталкивающим покрытием. Внутренняя обшивка выполняется из древесно-волокнистой и древесно-стружечной плиты, гипсокартонных листов. Утеплители – пенопласты, минеральная вата, шерсть или войлок. Ненесущие плиты устанавливаются в плоскости каркаса (наиболее выгодный выход полезной площади, но наличие «мостиков холода») или внутри него (малый выход полезной площади, но отсутствие «мостиков холода» и легкое соединение нескольких блок-контейнеров).
Перекрытия зданий. Их виды и особенности конструкций.
Пароизоляция в перекрытиях зданий.
Конструкции перекрытий по деревянным балкам. Межбалочное заполнение.
Конструктивные приемы заделки концов деревянных балок перекрытий в несущие каменные стены.
Анкеровка деревянных балок в каменные стены.
Узел сопряжения железобетонной балки с монолитным участком.
Конструкции перекрытий малоэтажных зданий по стальным балкам. Межбалочное заполнение.
Монолитные и сборно-монолитные перекрытия малоэтажных зданий.

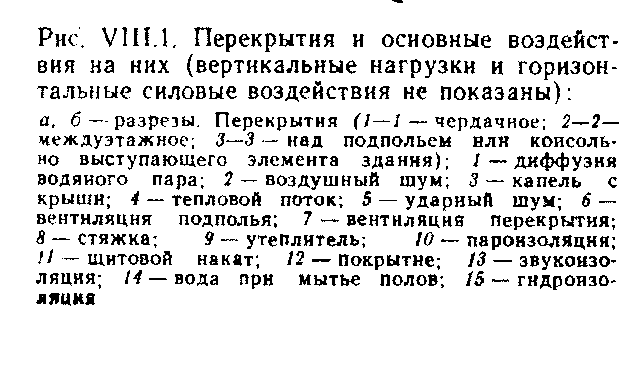

Перекрытия – горизонтнальные ограждения, разделяющие внутреннее пространство здания на отдельные этажи. В малоэтажных домах выполняют из дерева или железобетона.
Пароизоляция в перекрытиях зданий.
Для защиты утеплителя от проникновения в него паров из помещения устраивают пароизоляционные слои из рулонных материалов, таких, как пергамин, рубероид, толь, а также из алюминиевой фольги, пленки, битумной обмазки или глиняной смазки. В чердачном перекрытии пароизоляционный слой располагают над утеплителем, а в перекрытиях над подпольем – над ним.

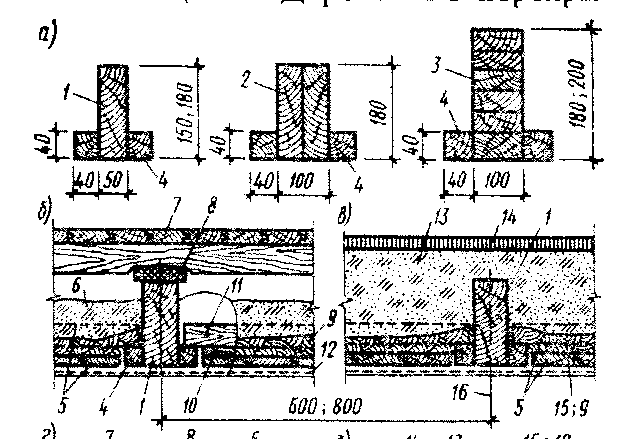

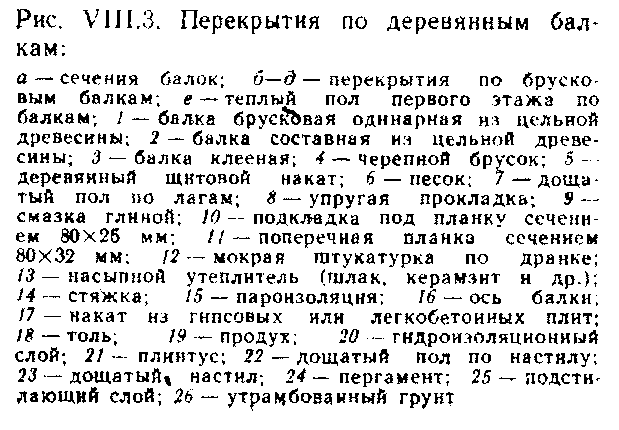

Конструкции перекрытий по деревянным балкам. Межбалочное заполнение.
Состоят из деревянных балок и конструкций межбалочного заполнения.

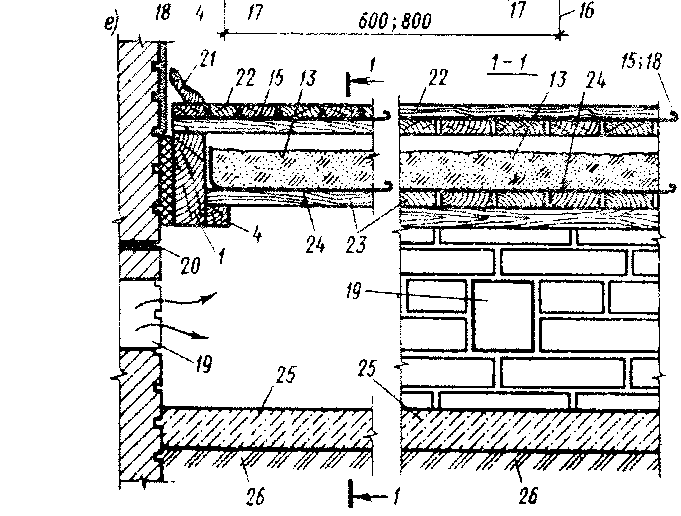

Бывают по лагам и без лаг. Без лаг. К нижней части балок подбивают черепные бруски. На эти бруски укладывают доски наката. По накату укладывают слой рулонного материала, затем идет слой звукоизолирующего материала. Для этого используют минераловатные плиты, но может быть и насыпным.
Далее настилаются доски черного пола. Между балкой и досками укладывается звукоизолирующий пакет. По доскам черного пола устраивается чистый пол.
По лагам. Лага – это доска сечением 50*100 или 50*75 мм, поставленная на ребро или плашмя. Лаги укладываются с шагом 400…600 мм. По лагам укладываются доски черного пола, на которых устраивается чистый пол.
Балки обычно берут прямоугольного сечения, перекрывают пролет до 4,8 м.
Деревянные балки располагаются на растоянии 0,6 м, 0,8 м и 1,0 м. Их изготавливают из хвойных пород двух типов: из цельной и клееной древесины. Длина балки не должна превышать 6 м. Параметры сечения балок зависят от перекрываемых пролетов. В чердачных перекрытиях деревянные балки защищают от увлажнения: поверхность теплоизоляции покрывают слоем известкового или шлакоизвесткового раствора. Эта стяжка достаточно паропроницаема. Также во всех деревянных конструкциях следует соблюдать меры против загнивания древесины (антисептирование, вентиляция перекрытий, предупреждение мостиков холода).
Чердачное перекрытие от междуэтажного отличается тем, что взамен звукоизоляционной засыпки в него укладывают теплоизоляционные материалы, а по балкам вместо пола – ходовые доски. Пароизоляцию в виде одного слоя толя или пергамина выполняют по деревянным щитам с проклейкой швов.
В узлах опирания деревянных балок перекрытий на наружные и внутренние несущие стены сруба обычно используется врубка потайной сковородень (сопряжение внутр. стены с наружней без остатка). Сквозной сковородень применяют, когда предусмотрена обшивка сруба. Конструктивная высота балок колеблется от 180 до 240мм.Пролеты от 3,5 до 6,0 м.

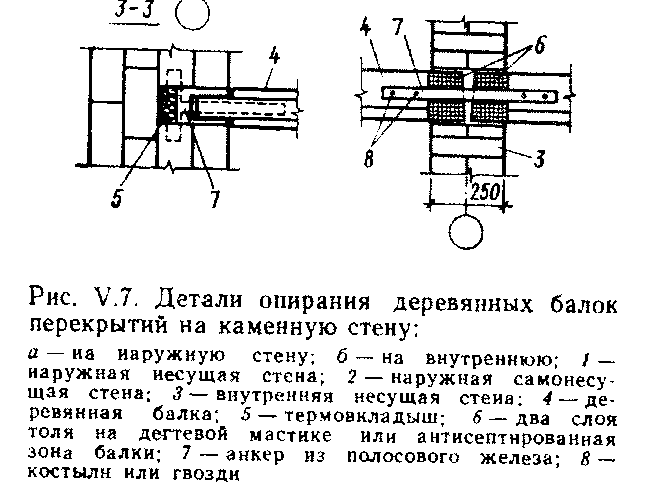

Конструктивные приемы заделки концов деревянных балок перекрытий в несущие каменные стены.
Анкеровка деревянных балок в каменные стены.
Деревянные балки опирают на каменные стены в открытые гнезда. Между кладкой стены в гнезде и торцом балок устанавливают термовкладыши из паронепроницаемого пенопласта или мин. ваты в полиэтиленовом мешке. Конец балки антисептируют или оборачивают двумя слоями толя на мастике, чтобы предупредить его загнивание. Саму же балку закрепляют в стене с помощью Т-образного стального анкера. На внутреннюю несущую стену деревянные балки при одностороннем опирании устанавливают так же, как и наружные стены, но без термовкладыша. При двухстороннем опирании на внутренние стены гнездо заделывают так, чтобы уменьшить звукопроницание, а концы балок скрепляют стальной анкерной пластиной.
Узел сопряжения железобетонной балки с монолитным участком.
Монолитные и сборно-монолитные перекрытия малоэтажных зданий.

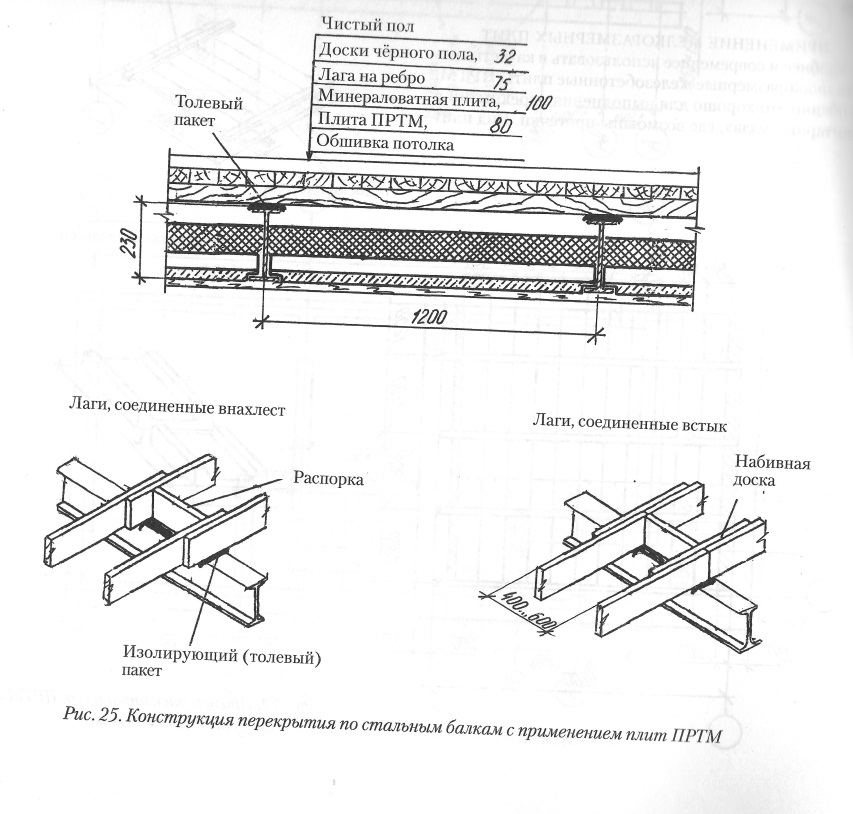

Конструкции перекрытий малоэтажных зданий по стальным балкам. Межбалочное заполнение.
Позволяют перекрывать пролеты более 6000 мм. Шаг доходит до 3,5 м. Применяются таврового и швеллерового (крайние в перекрытии) сечения.

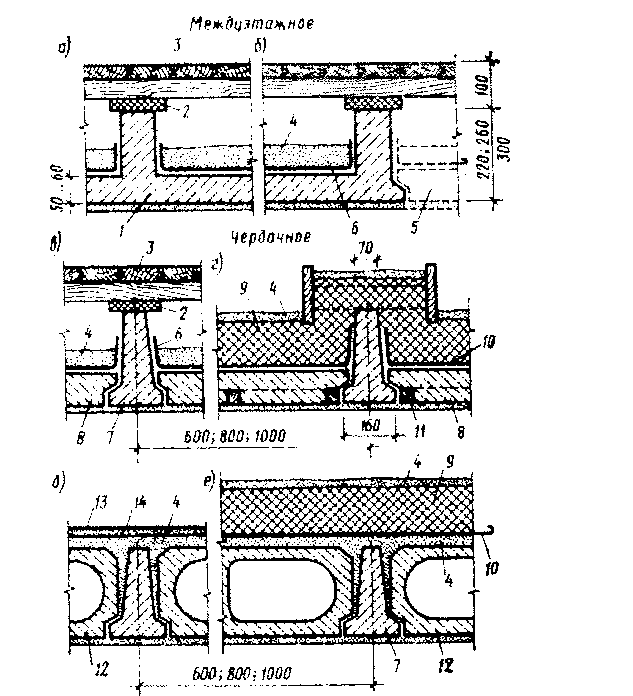

Железобетонные балки опирают на каменные стены, заделывая опорные гнезда цементно-песчаным раствором. В гнездах наружных стен устанавливают термовкладыши для предотвращения образования «мостика холода», а концы балок закрепляют в стенах с помощью анкеров. Ж/б балки имеют тавровое сечение, т.е. сечение, аналогичное сечению деревянной балки с черепными брусками. По ж/б балкам укладывают гипсовые или легкобетонные накаты из плит.
Накаты по ж/б балкам – легкобетонные или гипсобетонные пустотелые вкладыши, высотой одинаковой с высотой балки. Применение данных вкладышей позволяет располагать непосредственно на них пол из рулонных материалов. Балки укладывают в перекрытиях на расстояниях друг от друга (в осях) 0,6 м; 0,8 м; 1,0 м. Ж/б балки таврового сечения для пролетов 4,8 м и 6 м изготавливают высотой 220…260мм, а для пролета 6,6 м – 300мм.Перекрытия в санузлах желательно выполнять из ж/б плит или по ж/б балкам.
Конструкции перекрытий малоэтажных зданий по железобетонным и стальным балкам.
Железобетонные балки опирают на каменные стены, заделывая опорные гнезда цементно-песчаным раствором. В гнездах наружных стен устанавливают термовкладыши для предотвращения образования «мостика холода», а концы балок закрепляют в стенах с помощью анкеров. Ж/б балки имеют тавровое сечение, т.е. сечение, аналогичное сечению деревянной балки с черепными брусками. По ж/б балкам укладывают гипсовые или легкобетонные накаты из плит. Применение таких накатов экономит лесоматериалы, снижает стоимость перекрытия и уменьшает трудовые затраты; недостатки: большой вес по сравнению с деревянными.
Накаты по ж/б балкам – легкобетонные или гипсобетонные пустотелые вкладыши, высотой одинаковой с высотой балки. Применение данных вкладышей позволяет располагать непосредственно на них пол из рулонных материалов. Балки укладывают в перекрытиях на расстояниях друг от друга (в осях) 0,6 м; 0,8 м; 1,0 м. Ж/б балки таврового сечения для пролетов 4,8 м и 6 м изготавливают высотой 220…260мм, а для пролета 6,6 м – 300мм.
Малоэтажные жилые здания по капитальности относятся к 3-4 классам, соответственно долговечность конструкций перекрыттий должна бывть не ниже 3 степени, при этом их огнестойкость не ограничивается.
способу производства работ – сборные, сборно-монолитные и монолитные.
Монолитные.
из деревянных стандартных брусковых балок прямоугольного сечения, черепных брусков квадратного сечения, стандартного щитового наката, слоев толя и звукоизоляции, а также дощатого пола укладываемого по лагам.
Сборно-монолитная часторебристая конструкция перекрытия с пустотелыми керамическими блоками (вкладышами). В данной конструкции керамические блоки являются опалубкой и улучшают звуко- или теплоизоляционные качества перекрытия; забетонированные участки между балками, в которых расположены арматурные каркасы, являются несущими ребрами-балками,расстояние между которыми определяется шириной блоков-вкладышей. В случае необходимости придания большей прочности и жесткости перекрытию поверх вкладышей устраивают ж/б слой толщиной 30…50 мм, монолитно связанный с ж/б ребрами-балками, поверх которого располагается пол. Недостатками таких перекрытий являются: сложность бетонирования промежутков между блоками, в которых уложены арматурные каркасы (необходимо применение «литого» бетона с мелкой фракцией заполнителя), и необходимость устройства опалубки по лесам. При проектировании малоэтажных зданий иногда приходится использовать замоноличивание нетиповых участков перекрытий. Такие участки обычно выполняют из железобетона ребристыми – ребрами вверх или вниз.
