19. Заполнение оконных проемов. Оконные блоки и их элементы.
Крепление стекол к оконному переплету.

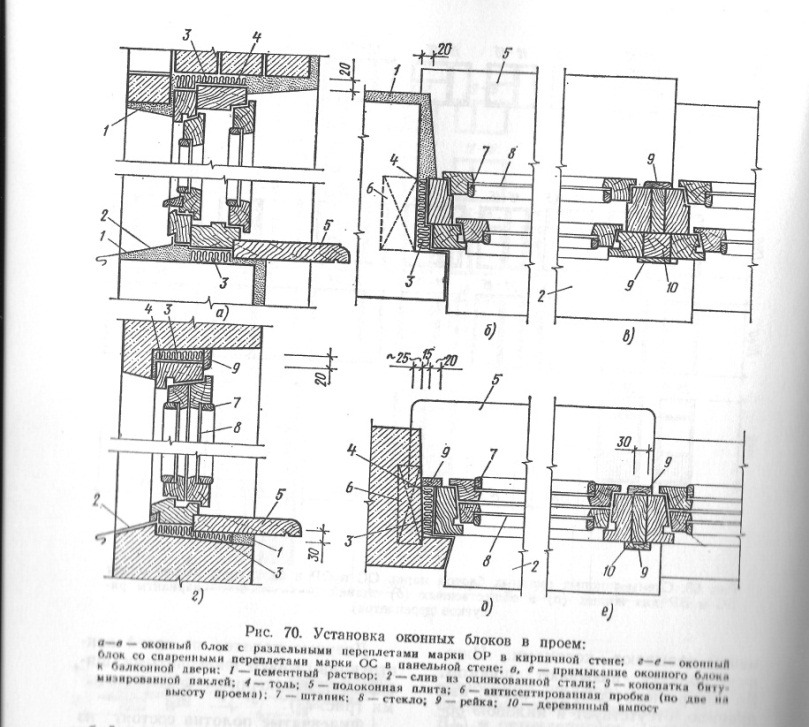

Крепление оконных блоков к каменным стенам.
Конструктивное решение теплоизоляции и герметизации окон.
Виды переплетов окон (раздельные, спаренные стеклопакеты).
Заполнение оконного проема. Оконные блоки и их элементы.
Переплет – это каркас из деревянных брусков, стальных, алюминиевых или пластмассовых профилей, которые заполняют оконные проемы и к которым осуществляют крепление стекол. Вертикальный переплет – створка, горизонтальный – фрамуга. Коробка с переплетом представляет оконный блок. Вертикальные бруски-импосты или горизонтальные средники, которые увеличивают жесткость блоков при ветровом напоре, а также при открывании створок. Полотна балконных дверей с коробкой - блок балконной двери. Фрамуги направляют холодный воздух к потолку. В состав оконного блока также входит подоконная доска, внизу нее имеется капельник. Для проветривания помещений предусматривают также небольшие распашные створки на всю высоту светового проема или в верхней его части – форточки. Стык створок между собой и коробкой называется притвором. От продувания притворы перекрывают нащельниками и четвертями, устраиваемыми в коробке и переплетах створок. В деревянных створках эта четверть называется наплавом. Паз препятствует подсасыванию воды внутрь помещения. Обычно ширина и высота переплетной конструкции меньше соответствующих размеров светового проема. В каменных стенах с деревянной конструкцией светопроемов нащельники иногда заменяют штукатурным откосом. Нижние горизонтальные стыки со стороны помещения перекрывают подоконными досками из дерева, железобетона, из синтетических материалов или асбестоцементным листом, со стороны улицы – отливами с капельниками из оцинкованной стали, алюминия, бетона, естественного камня. Проводят герметизацию стыков светопрозрачного ограждения со стеной и сопряжения стекол с переплетами и устройством плотных притворов в створных переплетах.
Крепление стекол к оконному переплету.
Конструктивное решение теплоизоляции и герметизации окон.
Со стороны улицы стык защищают от атмосферных осадков и солнечного ультрафиолетового воздействия предварительно сжатой уплотнительной саморасширяющейся лентой (ПСУЛ). В каменных стенах с деревянной конструкцией светопроемов нащельники иногда заменяют штукатурным откосом. Нижние горизонтальные стыки со стороны помещения перекрывают подоконными досками из дерева, железобетона, из синтетических материалов или асбестоцементным листом, а со стороны улицы – отливами с капельниками из оцинкованной стали, алюминия, бетона, естественного камня, керамики. Края отливов поднимают по боковым стенам. Теплоизоляционные качества светопрозрачных ограждений, их воздухо- и звуконепроницаемость обеспечивают прежде всего тщательной герметизацией стыков светопрозрачного ограждения со стеной, герметизацией сопряжения стекол с переплетами и устройством плотных притворов в створных переплетах. На эти свойства также влияет количество слоев остекления, толщина стекол и их энергические характеристики и толщина воздушной прослойки между стеклами.
Виды переплетов окон (раздельные, спаренные стеклопакеты).
Предусматривается серия Р – с раздельными переплетами и серия С – со спаренными. Спаренные переплеты экономичнее раздельных и более светоактивны. Оконные коробки бывают 3х типов: раздельные, составные и цельные. Переплеты бывают деревянные, из ПВХ, алюминиевые.
Конструкции с двумя рядами остекления решают в раздельных переплетах, в спаренных или в одинарном, застекленном стеклопакетом. Минимальное расстояние между переплетами при раздельном их положении определяется возможностью установки на наружный переплет створок приборов открывания и крепежных устройств, а в некоторых случаях и возможностью промывки поверхности стекол в межстекольном пространстве. При распашном открывании створок в переплетах с раздельным остеклением размеры внутренней створки и по высоте, и по ширине больше наружной на 50-70мм. Это увеличение, необходимо для открывания наружной створки в сторону помещения, называется рассветом. В спаренных переплетах створки плотно примыкают друг к другу. На коробку навешивают одну внутреннюю створку, а наружную крепят к внутренней при помощи петель. Обе створки стягивают болтами или соединяют посредством крючков и разделяют лишь при мытье стекол. Остекление стеклопакетом требует устройства одного переплета. В этом случае по сравнению с раздельным остеклением экономия материала составляет 30-35%. Конструкции светопрозрачных ограждений с тройным и четверным остеклением устраивают комбинированного типа. Переплеты со стеклопакетами всегда размещают со стороны помещения. Конструкции шумозащитных окон имеют тройное остекление с более тщательной герметизацией притворов звукопоглощающими обкладками по коробке в межстекольном пространстве по всему периметру окна.
