Основные конструкции несущего остова зданий и их роль.
Основные требования, предъявляемые к конструкциям зданий и их элементам.

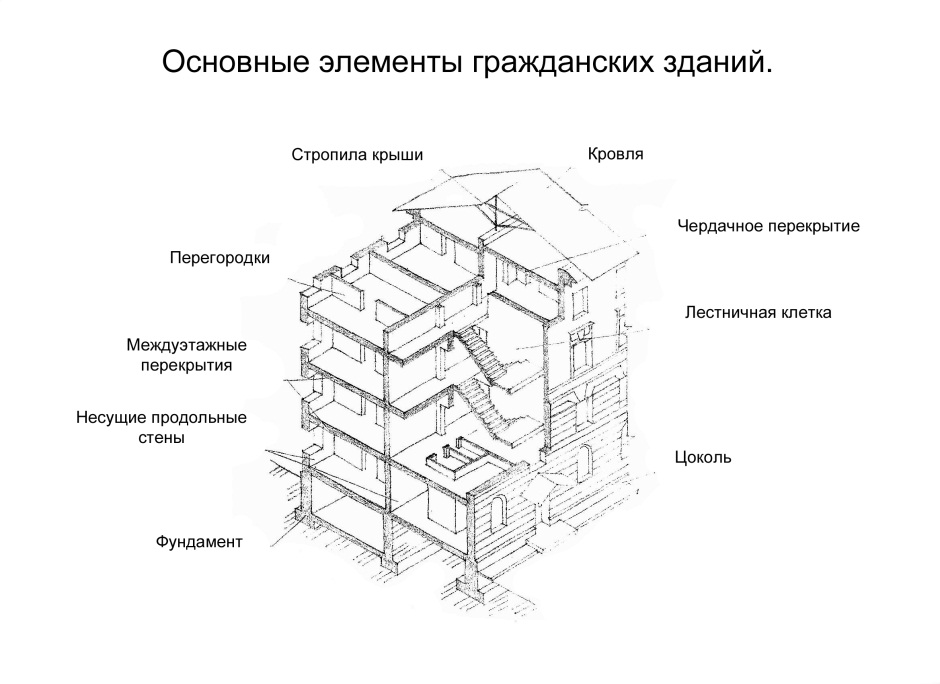

Основные конструкции несущего остова здания и их роль. Объемно-планировочные элементы (этаж, лестничная клетка, веранда, чердак, мансарда и т.д.), конструктивные (фундаменты, стены, отдельные опоры, перекрытия, лестницы и др.), строительные изделия (кирпичи, ступени, плиты, балки).
По назначению: несущие и ограждающие.
Основные конструкции несущего остова здания:
фундаменты (нижние, подземные части здания, которые воспринимают на себя нагрузку от здания и действующих сил и распределяют ее на грунт),
стены ( вертикальные ограждающие конструкции, бывают наружные и внутренние, а также – несущие (воспринимают и передают нагрузки вместе с собственным весом на фундамент), самонесущие (опираются на фундамент и передают ему лишь собственный вес) и навесные (опираются не на фундамент, а на колонны или перекрытия с помощью конструктивных деталей),
отдельные опоры (колонны, стойки и столбы, воспринимающие нагрузку от перекрытий и других элементов здания и передающие ее на фундамент),
перекрытия (горизонтальные ограждения, разделяющие внутреннее пространство здания на отдельные этажи и передающие всю полезную нагрузку на стены или отдельные опоры). Делятся на междуэтажные, надподвальные и чердачные.
Основные требования, предъявляемые к конструкциям зданий и их элементам.
Требования функциональной целесообразности: требования строительной физики, а также – по благоустройству (прочность, т.е., устойчивость, жесткость, долговечность; огнестойкость, в т.ч. предел огнестойкости, капитальность).
Требования архитектурной выразительности
Требования экономичности строительства (единовременные капитальные вложения, эксплуатационные расходы, стоимость износа и восстановительная стоимость).
Экономичность находится в прямой зависимости от целесообразности принятых технических решений.
Индустриализация - такая организация строительного производства, которая превращает его в механизированный и автоматизированный поточный процесс сборки и монтажа зданий из крупноразмерных конструкций, в т. ч. укрупненных элементов с высокой заводской готовностью. Вторая составляющая экономичности здания – эксплуатационные расходы – связано, в частности, с ежегодными затратами на отопление здания. Третья составляющая – стоимость амортизации здания.
2. Типизация и унификация конструкций. Стандартизация их размеров.
Модульная система координации размеров в строительстве (МКРС).
Понятие «модуль» в строительстве.
Разбивочные (координационные) оси вертикальных несущих конструкций и правила привязки к ним всех элементов зданий.
Типизация и унификация конструкций. Стандартизация их размеров.
Типизация – отбор лучших с технической и экономической сторон объемно-планировочной и конструктивных решений для многократного использования в строительстве и обеспечения взаимозаменяемости.
Стандартизация – высший уровень типизации, качество стандартизированных изделий обеспечивается требованиями ГОСТа.
Унификация – единая система исходных данных для проектирования, ограничивающая типы и размеры изделий, объемно-планировочных и конструктивных решений с целью возможности взаимозаменяемости и универсальности этих изделий, решений и т.п.
Основой для унификации и стандартизации геометрических параметров служит
Модульная координация размеров в строительстве (МКРС) – правила согласования размеров объемно-планировочных и конструктивных элементов зданий и сооружений на базе модуля.
Понятие «модуль» в строительстве.
Модуль – условный размер, применяемый для МКРС, бывает: основной (М=100мм), дробные, укрупненные. Назначение - ограничить количество допускаемых размеров при проектировании, что повышает степень унификации геометрических параметров. Планировочный модуль (ПМ) положен в основу планировочных решений.
Разбивочные (координационные) оси вертикальных несущих конструкций и правила привязки к ним всех элементов зданий.
Разбивочные (координационные) оси – модульные оси, служащие для определения расположения вертикальных несущих и ограждающих конструкций, путем привязывания их к конкретным геодезическим точкам на местности. Оси маркируются арабскими цифрами (вертикальные оси, слева-направо), и заглавными буквами (горизонтальные, снизу-вверх). Начало отсчета - 1-А. Необходима кратность размеров, свойственных кладке камней с учетом швов.
Правила привязки несущих конструкций к модульным разбивочным осям: для наружных стен и колонн геометрические оси не совпадают с разбивочными, геометрические оси внутренних стен, колонн совмещаются с разбивочными осями, исключения - для стен лестничных клеток, стен с вентиляционными каналами и др.. Система привязок бывает: осевая (геометрическая ось совпадает с разбивочной), нулевая (разбивочная ось совпадает с внутренней гранью стены), на расстоянии. Пролет (L) – расстояние между несущими элементами (колоннами, стенами) вдоль наибольшего из несущих конструкций перекрытия, покрытия.
Шаг (Ш)– расстояние между несущими конструкциями в перпендикулярном направлении (шаг колонн, шаг плит). Высота этажа (Н эт)– размер по вертикали от уровня чистого пола смежных этажей; от отметки чистого пола до низа несущих конструкций иди до отметки верха чердачного перекрытия..
Уровень чистого пола первого этажа (в метрах) принимают за условную отметку 0.000, уровень ниже нуля имеет знак «–»
