4 Расчет внецентренно-нагруженного монолитного фундамента
Расчет выполняем на наиболее опасную комбинацию усилий в сечении 1-1: М=-290 кН∙м, N=924,9 кН, Q=32,1 кН. Нормативные значения усилий: Мn=-252 кН∙м , Nn=804,2 кН, Qn=27,9 кН. Дополнительно нужно учесть нагрузку от стеновых панелей, передающуюся на фундамент через фундаментные балки Fn=107,8 кН с эксцентриситетом е=680 мм.
где: - толщина стеновых панелей, м;
- высота стеновых панелей, передающих нагрузку на опорный столик, м;
-
плотность стеновых панелей, т/м3;
– вес остекленения, т/м2;
- высота остекленения, м;
=
2,2 – вес фундаментной балки, т.
Используемые материалы:
-
бетон тяжелый класса В12,5 c
,
[3];
- арматура класса А-III c , [3].
4.1 Определение геометрических размеров фундамента
Ориентировочно площадь подошвы фундамента равна:
где
- расчетное сопротивление грунта, кН/м2;
– средний
объемный вес фундамента и грунта на его
уступах, кН/м3;
-
глубина заложения фундамента, м.
Длина подошвы фундамента:
где
- отношение ширины подошвы фундамента
к её длине.
Ширина подошвы фундамента:
Принимаем l = 2,4 м; b = 1,5 м.
Момент сопротивления подошвы фундамента в плоскости изгиба:
Краевые давления на грунт:
где А = 3,6 – площадь подошвы фундамента, м2;
-
высота фундамента, м.
Увеличиваем размеры подошвы, конструктивно принимаем:
B = 2,4 м; L=3,6 м; А= 8,64 м2;

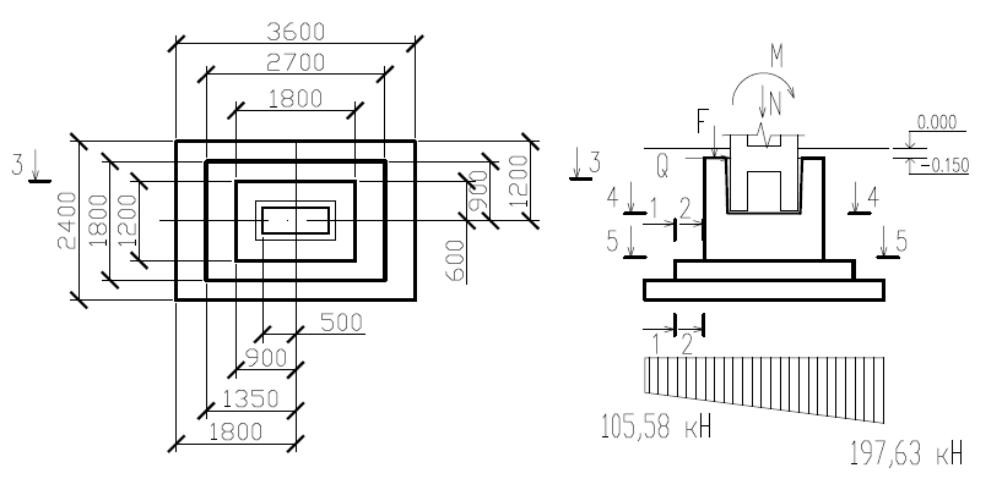

Рисунок 11 – Конструктивная схема фундамента
4.2 Расчет плитной части фундамента
Давление на грунт без учета собственного веса фундамента и грунта на его уступах:
Рабочая высота плиты фундамента:
-
ширина подколонника, м;
-
длина подколонника, м.
Принимаем
.
Площадь наиболее нагруженной грани пирамиды продавливания:
Сила продавливания:
Средний размер проверяемой грани пирамиды:
Условие прочности:
Условие выполняется.
Определяем требуемую площадь арматуры вдоль длинной стороны фундамента.
Давление под подошвой фундамента в сечении 1-1:
где
– расстояние между сечениями 1-1, м.
Расчетный изгибающий момент в сечении 1-1:
где
– рабочая высота сечения, м.
Требуемая площадь арматуры:
где
Давление под подошвой фундамента в сечении 2-2:
где
– расстояние между сечениями 2-2, м.
Расчетный изгибающий момент в сечении 2-2:
где
– рабочая высота сечения, м.
Требуемая площадь арматуры:
где
–
Принимаем
9 Ø 12 А-III
с
.
Процент армирования:
Определяем требуемую площадь арматуры вдоль короткой стороны фундамента.
Давление под подошвой фундамента в сечении 3-3:
Расчетный изгибающий момент в сечении 3-3:
Требуемая площадь арматуры:
где
–
Принимаем
конструктивно 10 Ø 12 А-III
с
.
Процент армирования:
