3.3 Расчет рядовой распорки
Наиболее неблагоприятные для расчета усилия дает комбинация с максимальной поперечной силой: М =-193,4 кН*м, N=567,4 кН, Q=40,5 кН.
Момент в распорке:
Требуемая площадь арматуры:
где
- полезная высота сечения, м;
-
защитный слой бетона, м.
Принимаем
3 Ø 14 с
[3].
Поперечная сила в распорке:
Сила, воспринимаемая бетоном:
Поперечная арматура требуется по расчету.
Погонное усилие в хомутах, требуемое для восприятия поперечной силы:
Минимальное погонное усилие в хомутах, требуемое для восприятия поперечной силы:
Принимаем
.
Проекция наиболее невыгодной наклонной трещины:
Условие не выполняется. Принимаем:
Требуемая интенсивность поперечных стержней:
Диаметр хомутов:
где
- диаметр продольной арматуры, м.
Принимаем
двухсрезные хомуты с Ø 6 А-III
с
[3].
Требуемый шаг хомутов:
где
- расчетное сопротивление поперечной
арматуры, Па [3].
Максимальный шаг хомутов:
Шаг хомутов по требованиям СНиП:
где
- высота сечения распорки, м.
Принимаем шаг S=0,1 м.
Коэффициент поперечного армирования:
Коэффициент, учитывающий влияние хомутов:
где
- для тяжелого бетона [3].
Условие прочности:
Прочность наклонного сечения по поперечной силе обеспечена.

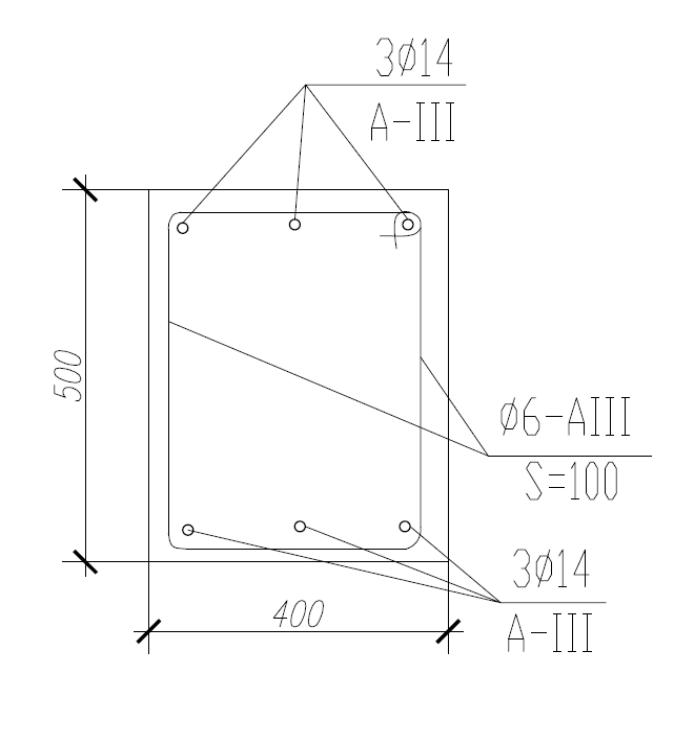

Рисунок 8 – Эскиз армирования рядовой распорки
3.4 Расчет верхней распорки
Верхнюю распорку рассчитывают как балку на действие вертикальной нагрузки и сосредоточенного момента, взятых из сечения 2-2: М=-101,1 кН∙м, N=743,5 кН, Q=16,5 кН, D=357,5 кН. Сечение распорки прямоугольное b = 40 см, h = 85 см

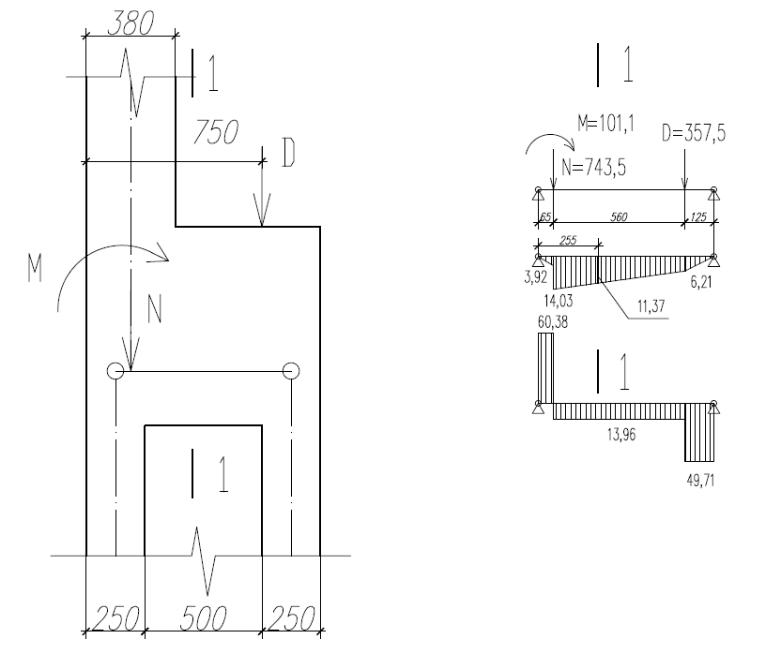

Рисунок 9 – Расчетная схема и эпюры усилий в верхней распорке
Определяем требуемую площадь арматуры в нижней части распорки.
где
- полезная высота сечения, м;
Требуемая площадь арматуры:
где
Принимаем 3 14 А-III с Аs =4,62 см2
Верхнюю продольную арматуру распорки подбираем на действие поперечной силы Q=16,5 кН.
Изгибающий момент, возникающий от действия поперечной силы:
S = 2,975 м - расстояние между осями верхней и распоркой под ней.
Определяем требуемую площадь арматуры в верхней части распорки.
Требуемая площадь арматуры:
где
–
Минимальная площадь продольной арматуры распорки:
Принимаем
2 Ø 12 с
[3].
Сила, воспринимаемая бетоном:
где
– поперечная сила в распорке, кН.
Поперечная арматура требуется по расчету.
Погонное усилие в хомутах, требуемое для восприятия поперечной силы:
Минимальное погонное усилие в хомутах, требуемое для восприятия поперечной силы:
Принимаем
.
Проекция наиболее невыгодной наклонной трещины:
Условие выполняется. Принимаем:
1,17
м
Требуемая интенсивность поперечных стержней:
Диаметр хомутов:
Принимаем
двухсрезные хомуты с Ø 6 А-III
с
[3].
Требуемый шаг хомутов:
Максимальный шаг хомутов:
Шаг хомутов по требованиям СНиП:
где
- высота сечения распорки, м.
Принимаем шаг S=0,1 м.
Коэффициент поперечного армирования:
Коэффициент, учитывающий влияние хомутов:
где - для тяжелого бетона [3].
Условие прочности:
Прочность наклонного сечения по поперечной силе обеспечена.
Суммарная площадь горизонтальных хомутов:
Шаг хомутов:
Принимаем
8 двухсрезных хомутов с Ø 8 А-III
с S=0,10
м с
[3].
Минимальная площадь отгибов:
Принимаем
3 Ø 18 А-III
с
[3].

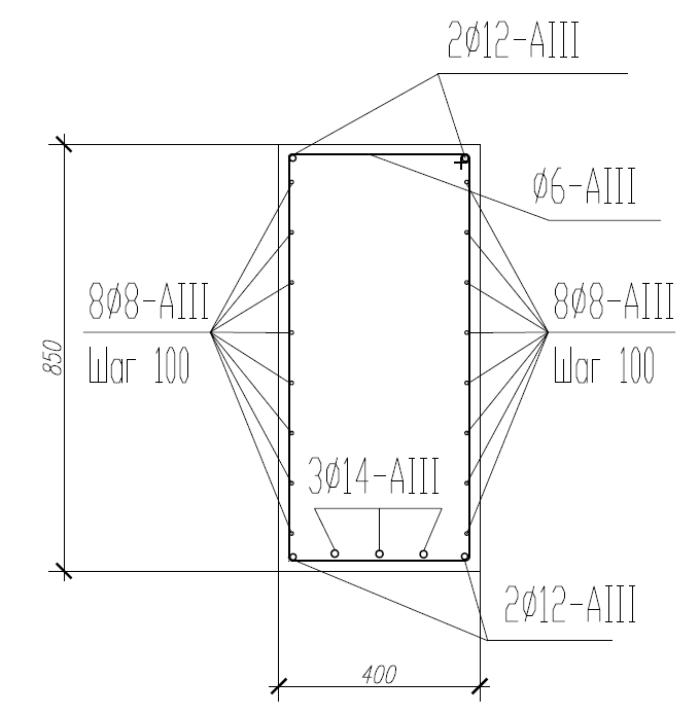

Рисунок 10 – Эскиз армирования верхней распорки
