Введение

Цель курсового проекта по железобетонным конструкциям – приобретение навыков в решении основных вопросов проектирования железобетонного каркаса одноэтажного производственного здания.

При этом необходимо решать следующие вопросы:

-освоить методику компоновки производственного здания;

-определить нагрузки на несущие элементы каркаса здания;

-определить расчетные сочетания нагрузок и расчетные усилия в несущих элементах каркаса;

-произвести расчет и конструирование колонны производственного здания и ее узлов;

-произвести расчет и конструирование стропильной фермы и ее узлов;

-произвести расчет и конструирование фундамента стаканного типа.

Курсовой проект по железобетонным конструкциям состоит из трех частей: компоновочной, расчетной и графической.

В компоновочной части назначается сетка колонн; выбирается схема покрытия, конструкции кровли и схема стропильной фермы; производится компоновка поперечной рамы и связей по покрытию и по колоннам.

В расчетной части выбирается расчетная схема рамы и определяются действующие на нее нагрузки; производится статический расчет рамы; определяются расчетные усилия в сечениях рамы; производится расчет и конструирование колонны здания и ее узлов; выполняется расчет ригеля стропильной фермы; производится подбор сечения всех элементов фермы; рассчитываются и конструируются узлы фермы.

В графической части разрабатываются чертежи.

1 Компоновка конструктивной схемы каркаса

Высота надкрановой части колонны , мм:

где – высота мостового крана, мм [1];

– высота подкрановой балки, мм [1];

- высота кранового рельса, мм [1].

Глубина заделки колонны в стакан фундамента , мм:

где – ширина сечения колонны, мм [1].

где - высота сечения подкрановой части колонны, мм [1].

Принимаем .

Высота подкрановой части колонны , мм:

где - высота цеха до низа ригеля, мм.

Общая высота колонны Н, мм:

2 Расчет поперечной рамы каркаса

2.1 Составление расчетной схемы рамы

В соответствии с конструктивной схемой принимаем расчетную схему. Сопряжение ригеля с колонной шарнирное.

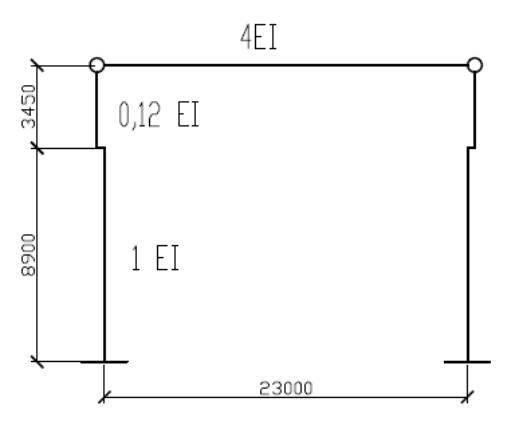

Рисунок 1 – Расчетная схема рамы

2.2 Сбор нагрузок

2.2.1 Постоянная нагрузка

Состав и нагрузки от кровли приведены в табл. 1.

Таблица 1 – Постоянная нагрузка от кровли

№	Состав кровли	Коэффициент надежности по назначению , т/м2	Коэффициент надежности по нагрузке	Расчётная, т/м2
1	4 слоя рубероида на мастике	1	1,1	0,1
2	Цементно-песчаная стяжка
3	Утеплитель
4	Пароизоляция

Расчетная равномерно распределенная линейная нагрузка на ригель рамы q_п, т/м:

где =1- коэффициент надежности по назначению [2];

- коэффициент надежности по нагрузке [2];

– пролет здания, м;

- вес стропильной фермы, т [1];

- вес плиты покрытия, т [1];

– количество плит покрытия в одном ряду;

– постоянная нагрузка от кровли, принимаемая из табл.1 (взята условно для курсового проекта), т/м²;

В=6 – шаг ферм, м.

Расчетный вес надкрановой части колонны , т:

где – высота сечения колонны в надкрановой части, м;

– плотность железобетона, т/м³.

Расчетный вес подкрановой части колонны , т:

где – высота сечения колонны в подкрановой части, м;

- объем пустот, м³.

Расчетный вес стеновых панелей, крепящихся к надкрановой части колонны , т:

где - толщина стеновых панелей, м;

- высота стеновых панелей, передающих нагрузку на опорный столик, м;

- плотность стеновых панелей, т/м³.

Расчетный вес стеновых панелей, крепящихся к подкрановой части колонны , т:

где – вес остекленения, т/м²;

- высота остекленения, м;

2.2.2 Снеговая нагрузка

Линейная распределенная нагрузка от снега на ригель рамы S, т/м:

где – расчетный вес снегового покрова, т/м² [2].

2.2.3 Ветровая нагрузка

Линейная распределенная нагрузка W, т/м:

где – нормативное ветровое давление, т/м² [2];

к – коэффициент, учитывающий изменение ветрового давления по высоте [2];

с - аэродинамический коэффициент [2].

Линейная распределенная нагрузка W₅ на высоте до 5 м с наветренной стороны, т/м:

Линейная распределенная нагрузка W’₅ на высоте до 5 м с подветренной стороны, т/м:

Линейная распределенная нагрузка W₁₀ на высоте до 10 м с наветренной стороны, т/м:

Линейная распределенная нагрузка W’₁₀ на высоте до 10 м с подветренной стороны, т/м:

Линейная распределенная нагрузка W₂₀ на высоте до 20 м с наветренной стороны, т/м:

Линейная распределенная нагрузка W’₂₀ на высоте до 20 м с подветренной стороны, т/м:

Сосредоточенная сила W, т:

где - линейная распределенная нагрузка на отметке низа ригеля, т/м;

- линейная распределенная нагрузка на отметке парапета, т/м;

- расстояние между отметкой парапета и отметкой низа ригеля, м.

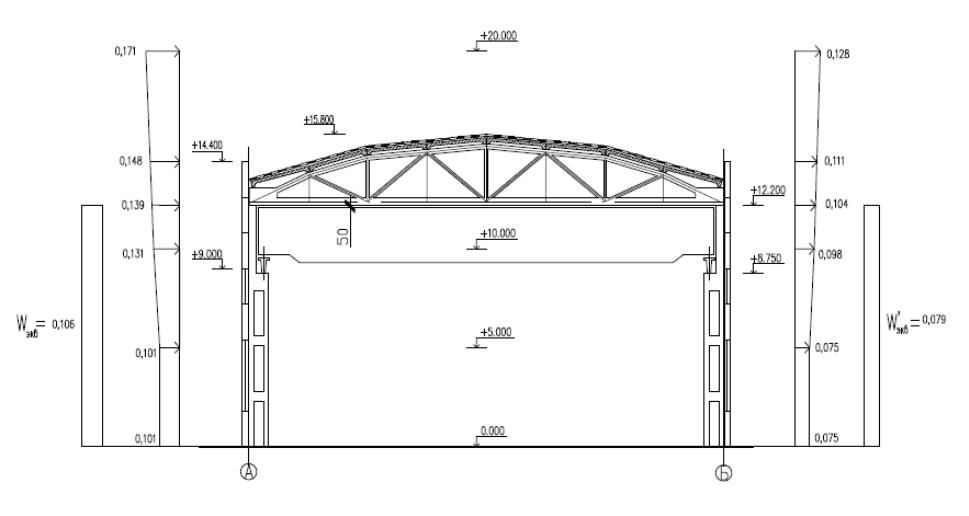

Рисунок 2 – Схема распределения ветрового давления

2.2.4 Крановые усилия

Строим линию влияния опорной реакции подкрановой балки.

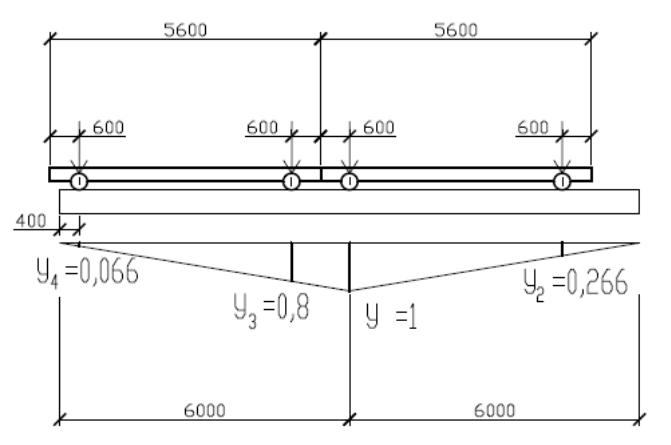

Рисунок 3 – Линия влияния опорной реакции подкрановой балки

Максимальное давление крана на колонну D_max, т:

где – максимальная нагрузка на колесо i-го крана, т [1];

– коэффициент сочетаний [2];

– ордината линии влияния, м;

- вес подкрановой балки, [1].

Минимальная нагрузка на колесо i-го крана , т:

где – грузоподъемность i-го крана, т;

– вес i-го крана, т [1];

– вес тележки i-го крана, т [1];

- число колес с одной стороны крана [1].

Минимальное давление крана на колонну D_min, т:

Горизонтальная сила от i-го мостового крана, передаваемая одним колесом , т:

Горизонтальное давление крана на поперечную раму H_max, т∙м:

Считаем точку приложения силы на уровне головки рельса подкрановой балки.
