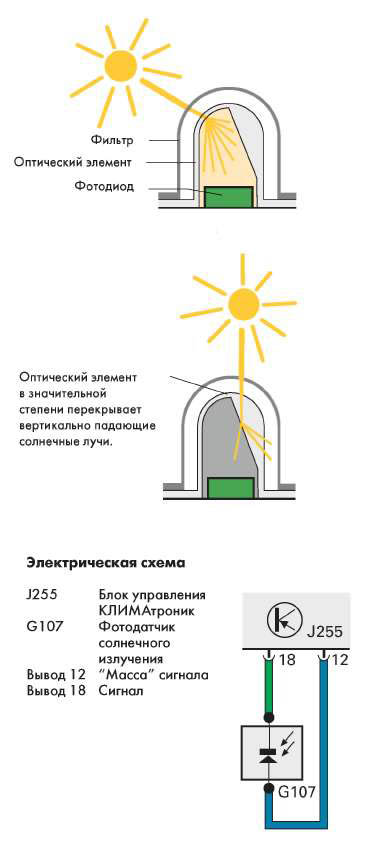

Пример 2. Фотодатчик солнечного излучения g107 (vw).

а) при падении солнечных лучей под углом спереди, т.е. прямо на водителя и переднего пассажира, им становится существенно теплее. Оптический элемент устроен таким образом, что значительная часть излучения в этом случае направляется на фотодиод. Хладопроизводительность климатической установки увеличивается, и нагревающее действие солнечного света компенсируется.

б) при падении солнечных лучей вертикально оптический элемент направляет меньше света на светодиод. Хладопроизводительность уменьшается, поскольку люди в автомобиле не находятся под прямыми солнечными лучами.



По назначению фотодатчики делятся на две основные группы:

- датчики общего применения;

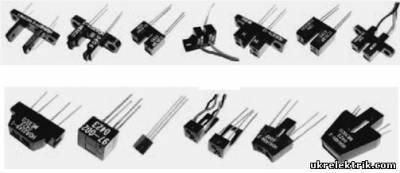

- специальные датчики, предназначенные для решения более узкого круга задач. К примеру, обнаружение цветной метки на объекте, обнаружение контрастной границы, наличие этикетки на прозрачной упаковке и т.д.



Задача фотодатчика обнаружить объект на расстоянии. Это расстояние варьируется в пределах 0,3мм-50м, в зависимости от выбранного типа датчика и метода обнаружения.

Виды фотодатчиков по принципу действия.

1. Фоторезистор

Фоторезистор представляет собой фотодатчик, изменяющий величину своего омического сопротивления под воздействием излучения.

Фоторезисторы характеризуются малым быстродействием, поэтому их применение ограничено в современной электронике.

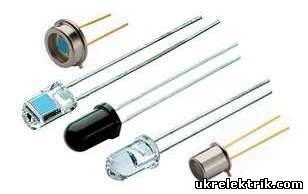

2. Фотодиод

Фотодиод – полупроводниковый прибор, способный проводить электрический ток только в одном направлении. Регулирование величины обратного тока в цепи регулируется изменением интенсивности падающего света. Кроме того фотодиод может выступать как источник фотоэдс.

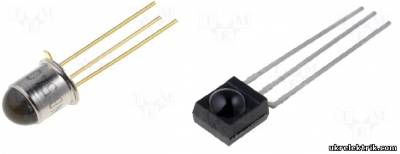

3. Фототранзистор

Фототранзистор может быть выполнен в двух исполнениях: с тремя выводами (как обычный транзистор) и с двумя выводами (коллектор, эмиттер). Дополнительный вывод базы фототранзистора позволяет использовать его в качестве полностью управляемого полупроводникового элемента. Фототранзисторы с двумя выводами могут управляться только световым излучением.
