  1. Оптические (фотоэлектрические) датчики

Фотоэлектрические датчики (фотодатчики) используются в автоматике для преобразования в электрический сигнал различных неэлектрических величин: механических перемещений, скорости размеров движущихся деталей, температуры, освещенности, прозрачности жидкой или газовой среды и т. д.

Различают:

- аналоговые: выходной электрический сигнал изменяется пропорционально внешней освещенности;

- дискретные: изменяют выходное состояние на противоположное (вкл/выкл) при достижении заданного значения освещенности.

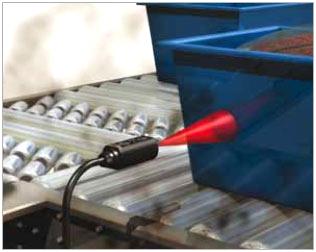

Используются как своеобразные бесконтактные выключатели для подсчета, обнаружения, позиционирования и других задач на любой технологической линии.

НАПРИМЕР. Оптический бесконтактный датчик, регистрирует изменение светового потока в контролируемой области, связанное с изменением положения в пространстве каких-либо движущихся частей механизмов и машин, отсутствия или присутствия объектов.

Благодаря большим расстояниям срабатывания оптические бесконтактные датчики нашли широкое применение в промышленности и не только.

Устройство фотодатчика.

Излучатель Приемник

Фотодатчик состоит из излучателя, оптической системы и приемника. Данные узлы могут быть выполнены как в одном корпусе, так и в различных корпусах.



Принцип фотоэффекта

Методы обнаружения объекта фотодатчиками:

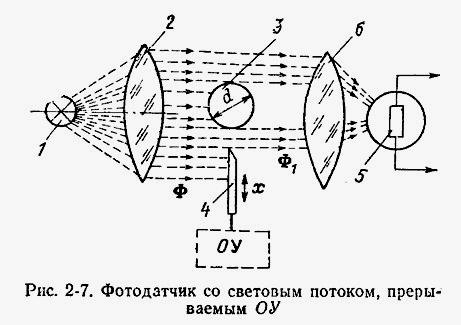

1) пересечение луча - в этом методе передатчик 1 и приемник 5 разделены по разным корпусам, что позволяет устанавливать их напротив друг друга на рабочем расстоянии. Принцип работы основан на том, что передатчик постоянно посылает световой луч Ф, который принимает приемник. Если световой сигнал датчика изменяется из-за перекрытия сторонним объектом 3 или 4, приемник немедленно реагирует меняя величину выходного сигнала.



а

П

б

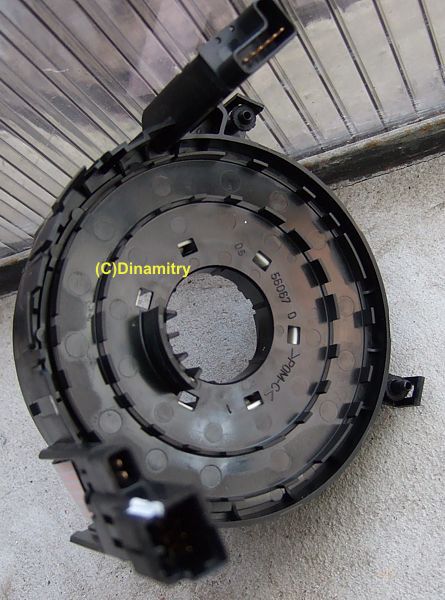

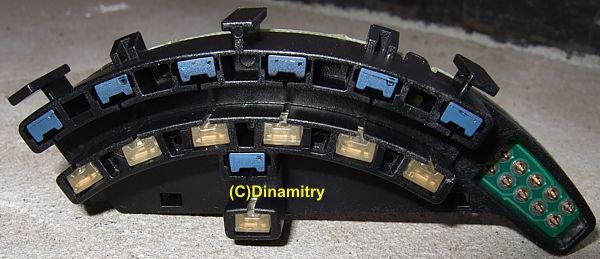

РИМЕР 1. Датчик угла поворота руля представляет собой шеренгу фото- и светодиодов, расположенных по дуге и еще один контрольный внизу (фото а). На ответной части располагаются две кольцевые стенки с прорезями, которые вращаясь между фото- и светодиодами, создают световые импульсы, по которым электроника вычисляет угол поворота.

ПРИМЕР 2. Регулирование

размера петли при подаче ленты.

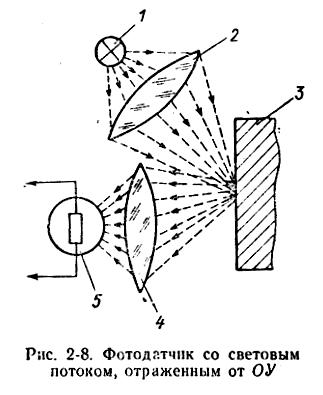

2) отражение от рефлектора - в этом методе приемник 5 и передатчик 1 с оптической системой 2,4 находятся в одном корпусе. Напротив датчика устанавливается рефлектор (отражатель) 3. Датчики с рефлектором устроены так, что благодаря поляризационному фильтру они воспринимают отражение только от рефлектора.



Посылаемый передатчиком световой сигнал отражаясь от рефлектора попадает в приемник датчика. Если световой сигнал прекращается (при прохождении объекта мимо рефлектора), приемник немедленно реагирует, меняя состояние выхода (вкл/выкл).

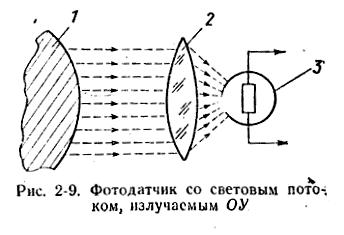

3) отражение от объекта - в этом методе приемник 3, передатчик (не показан) и оптическая система 2 находятся в одном корпусе. Во время рабочего состояния датчика все объекты, попадающие в его рабочую зону, становятся своеобразными рефлекторами. Количество отраженного света, попадающего на фотоэлемент 3, зависит от отражательной способности поверхности объекта 1 (чистоты обработки, блесткости, наличия участков, покрытых краской, и т. п.). Такие фотодатчики используются в читающих автоматах, способных автоматически считывать и кодировать информацию с текстовых и графических документов, в измерителях чистоты поверхности, фотоэлектрических рефлектометрах, гигрометрах и пр.

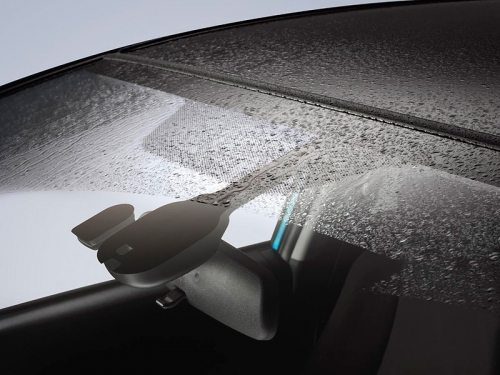

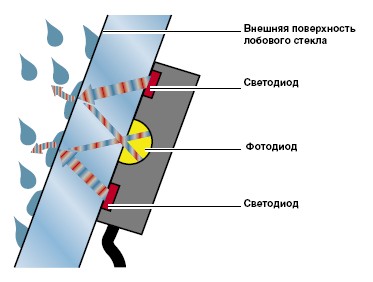

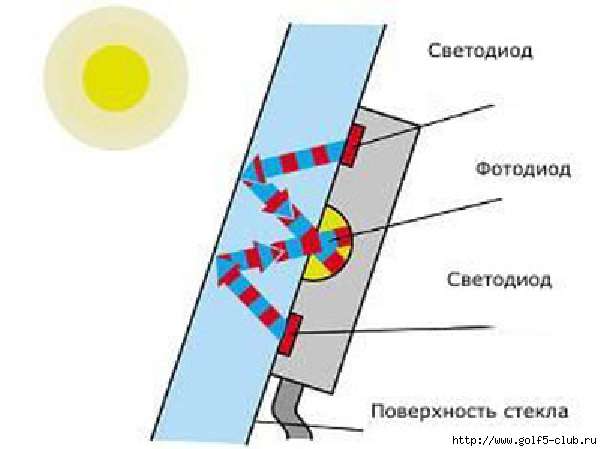

ПРИМЕР 1. Датчик дождя.

Светодиод

Фотодиод

С ветодиод

Внешняя поверхность

лобового стекла
