Штабелеры с опорными вилами (консолями).
- имеют не только подъемные, но и расположенные под ними фиксированные опорные вилы с роликами.
Центр тяжести груза находится в контуре передних (вилы) и задних (штабелер) колес. Это позволяет обходиться без противовеса и уверенно манипулировать даже очень тяжелыми грузами.
Виды конструкций:

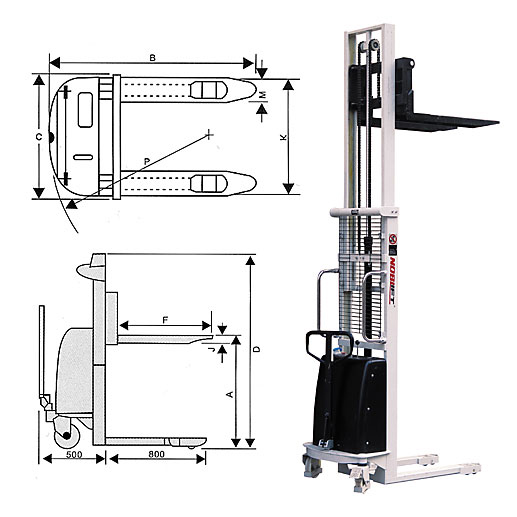

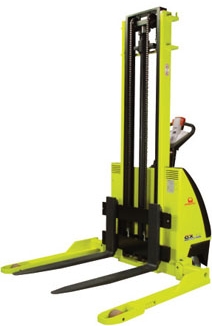

а)
опорные вилы расположены
так, что вместе с опущенными на них
подъемными
вилами въезжают под поддон;

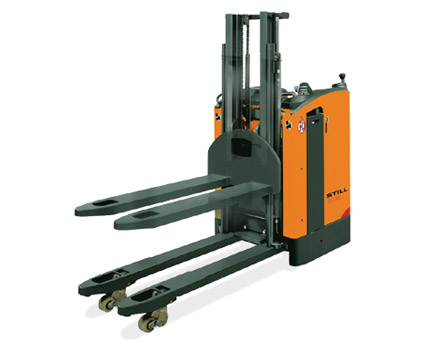

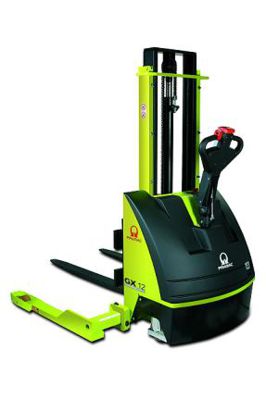

б) «двухпаллетные» оснащены функцией начального подъема опорных консолей на небольшую высоту как на ручной гидравлической тележке типа «Рокла».
Это позволяет:

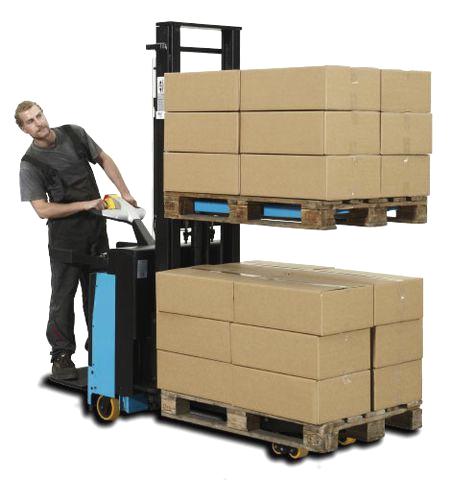

- забирать одновременно два поддона - один на опорных консолях, а другой на вилах;
-
легче преодолевать пороги.

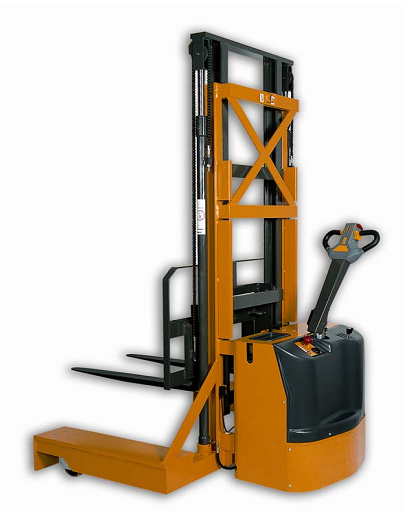

в) для работы с низкими поддонами, опорные консоли могут быть конструктивно разнесены в сторону, в результате чего при подъезде штабелера они объезжают поддон с двух сторон и благодаря этому вилы могут опускаться вниз до самого пола как у погрузчика.
Преимущества штабелёров с опорными вилами:
1) штабелер становится легче, упрощается управление;
2) отсутствие противовеса делает технику более маневренной, уменьшает радиус разворота, что, несомненно, является полезным качеством при работе в узких проходах;
3) стоимость штабелера благодаря такой конструкции снижается;
4) опорные вилы некоторых штабелеров обладают функцией так называемого «начального подъема», - приподняв их, на них можно поместить вторую паллету - работа становится ьолее производительной.
Но опорные консоли имеют и один существенный недостаток. Они находятся низко над поверхностью пола, поэтому такой штабелер имеет низкий клиренс и более требователен к напольному покрытию.

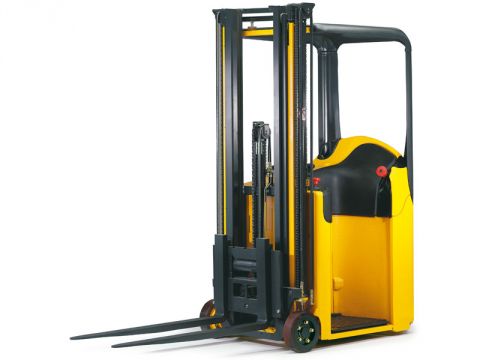

Штабелеры с противовесом.
- отсутствуют передние опорные ролики консоли, а чтобы штабелер не опрокинулся вперед во время погрузочных работ, на нем сзади установлен противовес (как на погрузчике).
Преимущества:
- может работать с любыми поддонами и с любым нестандартным грузом (в пределах своей грузоподъемности);
- может вплотную подъезжать к кузову автомобиля или к железнодорожному вагону;
- за счет отсутствия роликов несколько повышена проходимость, а благодаря отсутствию передних опорных консолей улучшена маневренность;
- большой клиренс, благодаря чему могут работать на неровном напольном покрытии;
- по своим функциям они соответствуют более мощной технике – погрузчикам, но, в отличие от них, стоимость штабелера является более низкой.
Недостатки:
- массивны;
- не способны работать в ограниченных пространствах;
- стоимость выше, особенно если учесть, что противовесами комплектуются практически только самоходные модели.
3. Комбинированные штабелеры
Используют одновременно опорные вилы и противовес, в какой-то мере получая преимущества этих двух способов устойчивости штабелеров.
Подборщик заказов
PS: грузоподъемность штабелера, как и любой другой подъемно-транспортной техники, уменьшается пропорционально увеличению высоты подъема вил, причем величина этого уменьшения для каждой модели (способа достижения устойчивости) штабелеров разная. На эти параметры следует обратить особое внимание, поскольку может оказаться, что, например, самоходные штабелеры с высотой подъема вил 4,0 м и начальной грузоподъемностью 1200 кг и 1600 кг в верхней точке подъема могут иметь одну и ту же остаточную грузоподъемность - 800 кг.
Графики изменения остаточной грузоподъемности машин в зависимости от высоты подъема вил и положения центра тяжести груза обычно приводятся в их технических характеристиках. Как правило, на высоту около 5...6 м самоходные штабелеры не способны поднимать груз массой более 500...800 кг.
Особенности исполнения штабелеров.
1) электроштабелеры предназначены по большей части для операций с паллетами европейского стандарта, размеров 1200x800 мм, но есть модели, которые способны работать также с паллетами финского и американского стандартов.
2) самоходные штабелеры, как и погрузчики, могут иметь функции свободного подъема (хода) вил (full free lift), бокового смещения вил (side shift), комплектоваться раздвижными вилами или другими навесными грузозахватными устройствами.
3) для использования в нестандартных условиях штабелеры могут быть выполнены с разными видами защиты, например, в низкотемпературной версии для эксплуатации в складах-холодильниках, с металлизацией шасси для работы с агрессивных средах, с гальваническим покрытием и вилами, выполненными из нержавеющей стали. При необходимости на технику дополнительно может быть установлена защита от пыли и влаги соответствующего класса IP.
4) в зависимости от технических требований, штабелёры комплектуются различными видами мачт:

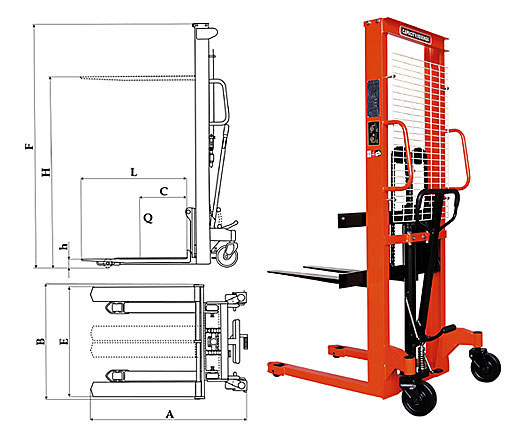

Simplex (SX) - простая, одинарная мачта, используется на ручных штабелёрах или на штабелёрах с небольшой высотой подъёма. Минусы этой мачты в том, что даже с опущенными вниз вилами (h) габаритная высота штабелёра не меняется а остаётся равной высоте мачты (F). Плюсы в том что простая мачта самая
н
адёжная.

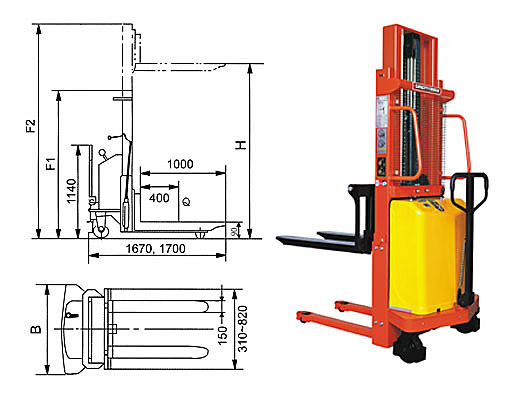

Duplex
(DX) -
двойная мачта. В сложенном состоянии
мачта дуплекс становется ниже мачты
симплекс (F1<F.
Например, при равной грузоподъемности
Q=1000
кг F=2100мм
(Н=1600), а F1=1580мм
(Н=2000 мм)). Такие мачты используют как в
ручных так и в самоходных штабелёрах
при невысоком подъёме или для сокращения
габаритной высоты штабелёра.

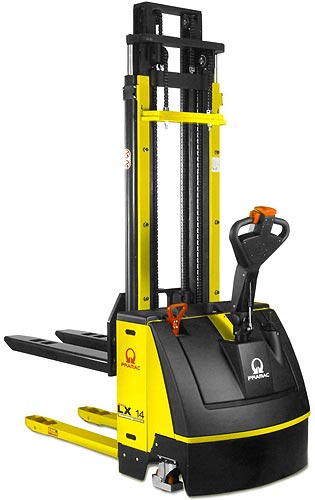

Triplex (TX) - тройтая мачта. Как правило используется на шабелёрах с высоким подъёмом или ричтраках. В сложенном состоянии мачта триплекс имеет малую габаритную высоту. Все мачты такого типа, всегда со свободным ходом каретки.
====
Q=1400 кг
F1=2133 мм
Н=5000 мм

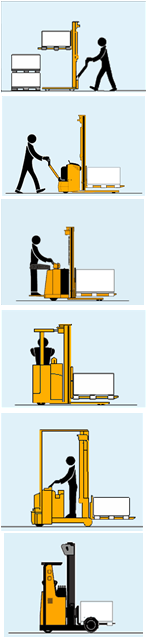

Определите тип штабелёра:
?
1. Ручной гидравлический штабелер
?
2. Электроштабелер ведомый
?
3. Самоходный штабелер с платформой
?
4. Самоходный штабелер с кабиной
?
5. Штабелер с противовесом
