11.7. Прочие типовые механизмы металлорежущих станков

Предохранительные устройства. Во избежание поломок деталей станков в приводах последних устанавливаются всевозможные предохранительные устройства.

М

Рис.47

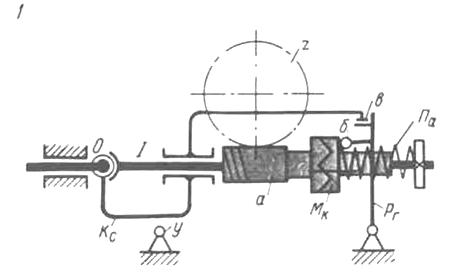

еханизм падающего червяка (рис. 47) применяется для автоматического выключения подачи при перегрузках. Выклю­чение осуществляется тогда, когда суппорт дохрдит до какого-нибудь препятствия, например, до неподвижного упора, установ­ленного на станке, и дальше не может перемещаться. При этом приводной вал I продолжает передавать вращение червяку а через кулачковую муфту Mk. Последняя благодаря скошенным зубьям отходит назад, преодолевая сопротивление пружины Па, и нажимает через упор б на рычаг Рr , который при помощи вы­ступа в поддерживает червяк а в зацеплении с червячным коле­сом z .

Рис.46

В определенный момент, когда муфта Мк отодвинется на­зад и выступ в не будет поддерживать червяк а, последний под действием собственного веса упадет вниз и, поворачиваясь отно­сительно оси О, выйдет из зацепления с червячным колесом z.

Рис.48

В

Рис.49

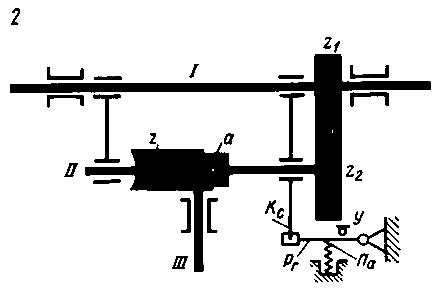

другой конструкции падающего червяка (рис. 48) вращение от вала I через колеса z1 z2, вал II и червячную передачу а—z передается валу III и далее механизму подачи. Когда упор У на­жмет на рычаг Рr, корпус Кс лишится опоры и упадет вниз вместе с валом II и червяком а, расцепив его с колесом z.

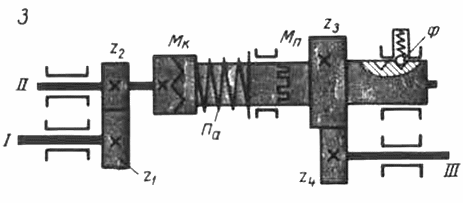

Самовыключающиеся кулачковые муфты служат тем же целям, что и падающие червяки. Рассмотрим работу муф­ты (рис.49), установленную в цепи

п

Рис.49

одач станка модели 262Г.

Д

Рис.49

вижение от вала I валу III передается шестернями z1 z2, валом II, кулачковыми муфтами Мк и Мп и зубчатыми колесами z3z4. Когда в цепи подач станка возникает перегрузка, правая часть кулачковой муфты Мк благодаря наличию скошенных зубь­ев перемещается вправо совместно с кулачковой муфтой Мп и зубчатым колесом z3.

Рис.51

В определенный момент фиксатор Ф зафиксирует ступицу с колесом z3 в крайнем правом положении. Далее, когда вал II совместно с левой частью муфты М к повернется на один зуб, правая ее часть под действием пружины Па переместит­ся влево в свое первоначальное положение, расцепив при этом ку­лачки муфты Мп. Передача движения прекратится.

Рис.50

Несколько иначе работает самовыключающаяся ку­лачковая муфта (рис. 50), установленная на токарно-винторезном станке модели 1616. При соприкосно- вении суппорта с упо­ром возрастает крутящий момент, передаваемый от ходового ва­лика Хв через посредство муфты Мк червяку а. Благодаря нали­чию скосов на кулачках муфты Мк осевое усилие, действующее на муфту, стремится переместить ее влево и разъединить с червяком. Этому препятствует двуплечий рычаг Рr, один конец которого

упирается в скос плунжера Пр. При определенной, заранее отрегулированной нагрузке плунжер Пр, преодолевая сопротивлен пружины Па, утапливается, рычаг Рr поворачивается и муфта Мк отходит влево, разрывая цепь механи- ческой подачи суппорта.

О

Рис.51

бгонные муфты. Обычная односторонняя обгонная муфта (рис. 51) позволяет осуществлять рабочее и быстрое движение только в одном направлении. При рабочем движении вал через червячную передачу а1 z1 и обгонную муфту М0 переда вращение валу II и далее рабочему органу станка. Для осуществления быстрых перемещений рабочего органа включается электродвигатель Дэ, который через зубчатую передачу z2z3 сообщает быстрое вращение валу II. Наличие обгонной муфты М0 допускает быстрое вращение вала II при медленном вращении или полной остановке червячного колеса z1.

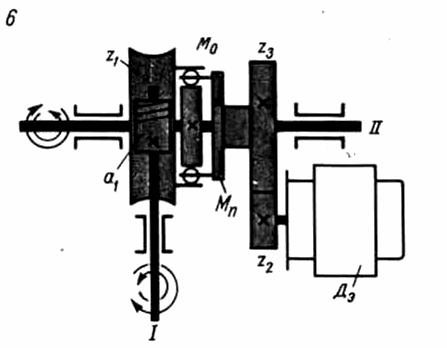

Двусторонние обгонные муфты (рис. 53) позволяет осуществлять быстрое вращение вала II в обоих направлениях. В этом случае электродвигатель Дэ быстрых перемещений связан зубчатыми колесами z2z3 не с валом II, а с поводковой муфтой Мп, торцовые пальцы которой входят в соответствующие вырезы обгонной муфтой М0

Рис.52

В зависимости от конструкции двусторон- ней обгонной муфты рабочее движение валу II может быть сообщено в одном или обоих направлениях.

Планетарные механизмы. В металлорежущих станках находят широкое применение раз- личные типы планетарных механизмов.

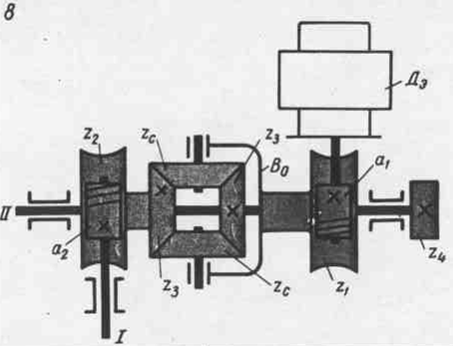

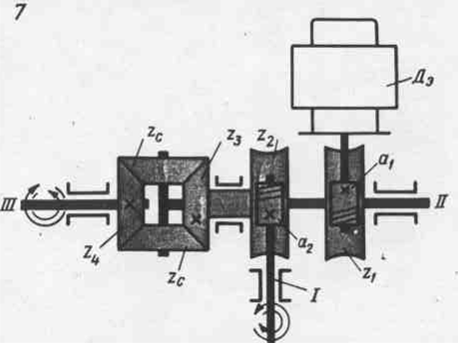

В планетарном механизме (рис. 52) привода быстрых перемещений стола и бабки бесконсольного фрезерного станка мод. 6А54 рабочие перемещения осуществляются от вала I через червячную передачу а2z2 и коническую передачу z3zcz4. Быстрые перемещения производятся электродвигателем Дэ через червячную передачу a1z1, Т-образный вал II и планетарную коническую передачу zcz4 z3. Несколько иной вариант привода быстрых перемещений с аналогичным планетарным механизмом показан на рис. 53.

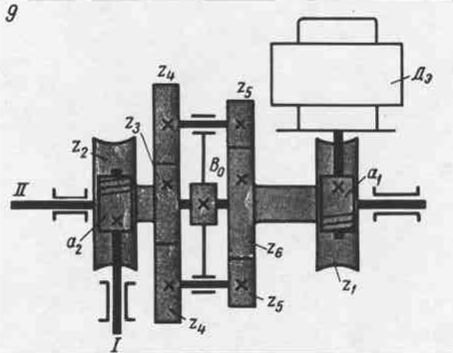

В продольно-фрезерных станках моделей 6А662 и 6652 в приводах подач и быстрых перемещений применен планетарный механизм с центральным водилом и цилиндрическим колесами (рис. 54). Рабочая подача сообщается от вала I через червячную передачу а2z2 и планетарную передачу z3z4Во и далее через вал рабочему органу станка. Колесо z б в это время неподвижно.

При быстрых перемещениях вращение от электродвигателя Дэ передается валу II через червячную передачу а1z1 и планетарную передачу z3zcB0 .

Вариант планетарного механизма с цилиндрическими колесам (рис.54).
