1. Екісатылы rs триггер, оның шартты белгіленуі және оның қолданылуы.
RS тригер-логикалық нол мен логикалық бірлік күйлерінің жекелей құратын тригер. RS -тригерлердің жалпы мағынасы және немесе -емес(а)және емес(б)элементтерінң жүзеге асыратын оның нұсқалары суретте көрсетілген.
Цат және ацт түрлері, олардың қолдану ерекшеліктері.
12 Билет
1. Триггерлер классификациясы, олардың цифрлық құрылғыларда қолданылулары.
Жалпы, триггер дегеніміз – ақпаратты сақтайтын элементар құрылғылар. Ақпаратты қабылдау әдісі бойынша триггерлер:
Ассинхронды
Синхронды болып бөлінеді.
Құрылу принципі бойынша:
Бірсатылы
Екі сатылы
Функционалдық мүмкіндіктері бойынша:
RS-триггер
D-триггер
T-триггер
JK-триггер болып бөлінеді.
RS-триггер дегеніміз – бір бит ақпаратты сақтай алатын элементар құрылғы.
R-reset-қайтару
S-set-орнату.
Екі түрі бар:
Тура кірісті: НЕМЕСЕ-ЕМЕС.
Инверсті кірісті: ЖӘНЕ-ЕМЕС.
С
синхронды сигналы қосымша кіріс болады.
Д-триггер – синхронды импульс пайда болған сәтте кірістен шығысқа ақпаратты беретін кідіріс триггері (Delay).
Т-триггер – екі сатылы синхронды инверсті кірісті RS-триггер негізінде алынатын құрылғы.
JK-триггер
– екі сатылы синхронды әмбебап есептеу
құрылғы. Бұнда импульстің пайда болуына
байланысты өз күйін қарама-қарсы
өзгертеді. Бұл триггерден тура кірісті
үш триггер алуға болады, RS-триггерден
басқа.
2. Санағыштардың түрлері және олардың пайдалану аймағы.
Санауыштардың үш түрі бар:
Тура санайтын – олар сандарды қоса отырып санайды. Бұлар инкрементке жұмыс жасайды
Кері санайтын – олар сандарды азайта отырып санайды. Бұлар инкрементке жұмыс жасайды.
Реверсивті санайтын – бұлар тура да кері де санайды.
Кез келген санауыштар T және JK триггер негізінде іске асады. Санауыш құрамындағы триггерлер саны оның разрядын анықтайды.
13 Билет

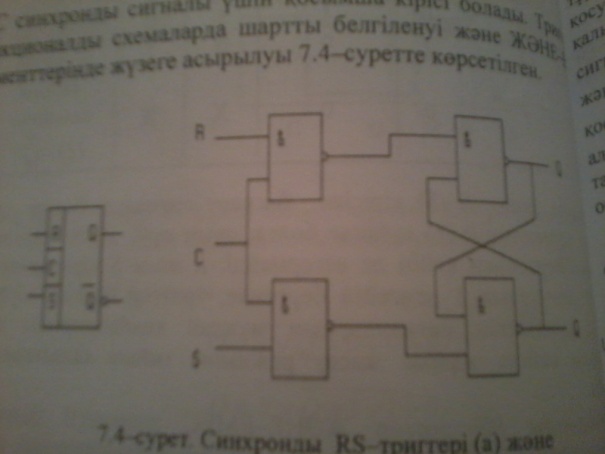

1. Синхронды rs триггер, оның шартты белгіленуі және оның қолданылуы.
С синхронды сигналы үшін қосымша кіріс болады.Триггерлердің функционалды схемаларда шартты белгіленуі және ЖӘНЕ-ЕМЕС элементтерінде жүзеге асады. Sжәне R кіріс сигналдары ақпаратты,ал С кірісінде – синхронды болып саналады және олар арқылы триггерлер ауыстырылып-қосылуы орындалады.Триггерлер сенімді жұмыс жасау үшін С кірісіндегі ауыстырып қосу сигналының ұзақтығы триггердің ауыстырып-қосу сигналынан аз болмауы қажет. Триггердің ауыстырып қосу уақыты деп кіріс сигналдарының өзгеру кезеңінен бастап сәйкес шығыс куйлері өзгеруіне дейінгі өтетін уақытты айтады, ол триггер құрамына кіретін логикалық элементтердегі сигналдар кідірісімен анықталады.
2. Ақпаратты тізбектей қабылдайтын және параллельді тарататын регистр.
Жалпы регистрлер дегеніміз – ол көпразрядты сандарды сақтау негізгі функциясы болып
табылатын цифрлық құрылғылардың кең тараған түрі.
Регистрлер ақпаратты қабылдау және тарату әдістері бойынша параллельді қабылдау және тарату,
тізбекті қабылдау және тарату, тізбекті қабылдау және параллель тарату, параллель қабылдау және
тізбектей тарату болып бөлінеді. Соның ішіндегі ақпаратты тізбектей қабылдайтын және тарататын
регистрлер цифрлық ақпаратты уақытша түрлендіру үшін қолданылатын кең таралған
регистрлердің бір түрі болып табылады. Бұл регистрлер тізбектелген цифрлық ақпараттың
параллельді кодқа айналуы үшін қолданылады.
Ақпаратты тізбектей қабылдайтын және оларды тізбектей тарататын регистрлер жылжыту
регистрлері деп аталады.
