Лекция 9.
9. Циклы реактивных установок
9.1. Рабочие циклы реактивных установок.
9.1.1. Цикл воздушно-реактивной установки,
9.1.2. Цикл жидкостной реактивной установки,
9.2. Термодинамика газового потока.
Отличительные особенности
Теплота от сгорания топлива преобразуется непосредственно в кинетическую энергию газового потока, создающего реактивную тягу.
По используемому топливу и способу осуществления горения топлива реактивные установки разделяются на два основных типа:
Воздушные реактивные установки,
2. Жидкостные реактивные установки.
В зависимости от скорости движения воздушно-реактивные установки подразделяются на:
1. Сверхзвуковые
2. Дозвуковые.
9.1.1. Цикл воздушной реактивной установки
9.1.1.1. прямоточные (сгорание при постоянном давлении)
9.1.1.2. пульсирующие (сгорание при постоянном объеме)
9.1.1.1. Прямоточные воздушно-реактивные установки

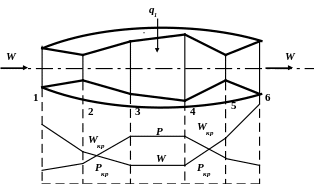

П
ринципиальная
конструкция прямоточной воздушно-реактивной
установки для сверхзвуковых скоростей
.
На входе в реактивную установку в сечении 1 воздух поступает в канал со сверхзвуковой скоростью.
На участке 1-2 воздух сжимается с повышением давления вследствие сужения канала, а скорость снижается.
На участке 2-3 за счет расширения скорость продолжает падать и становится дозвуковой, а давление возрастает.
На участке 3-4 расположена камера сгорания топлива, где в систему вводится теплота q1 при постоянном давлении и неизменной скорости.
На участке 4-5 газовый поток в конце суживающегося канала в сечении 5 приобретает критическую скорость
На участке расширяющегося сопла 5-6 скорость возрастает до сверхзвуковой, а давление на выходе из сопла снижается до давления окружающей среды.
п
ринципиальная
конструкция воздушно-реактивной
установки для дозвуковых скоростей
В сечении 1 на входе в двигатель скорость воздушного потока ниже критической (дозвуковая)
На участке 1-2 скорость снижается с одновременным повышением давления
На участке 2-3 в систему вводится теплота за счет сжигания топлива и газовый поток движется в камере сгорания с неизменной скоростью при постоянном давлении вплоть до сечения 3.
На участке 3-4 давление в газовом потоке снижается с одновременным увеличением скорости, которая остается ниже скорости звука.
Идеальный термодинамический цикл прямоточной
Воздушно-реактивной установки
1 – 2 - адиабатное сжатие потока воздуха в диффузоре;
2 – 3 - изобарный процесс подвода теплоты q1 в камере сгорания;
3 – 4 - адиабатическое расширение газов в сопловом канале;
4 – 1 - изобарный процесс охлаждения газов с возвратом системы в исходное состояние.
Цикл воздушной реактивной установки по общей конфигурации совпадает с таковым газотурбинной установки при постоянном давлении. Соответственно аналогичен и КПД цикла реактивной установки:
Где β = р2 : р1 – степень повышения давления воздуха
