5.4. Различие между входными дугами и дугами управления
В методологии SADT между входными дугами и дугами управления существует определенное различие. В этом заключается одно из главных отличий SADT от других методологий структурного анализа. Можно возразить, что для описания системы достаточно только входов и выходов функций преобразования. Однако, делая различие между входными дугами и дугами управления, SADT дает аналитику возможность точно описать ограничения, накладываемые на функции преобразования. Ограничения позволяют получить более верное представление о работе системы, поскольку они описывают факты и правила, которым должны следовать функции преобразований.
Рассмотрим функциональный блок собрать на рис. 5-3, преобразующий сиденье, набор ножек и спинку в стул. Описание с помощью потока данных на этом бы закончилось. SADT же позволяет аналитику дать дополнительную информацию о блоке собрать. Рис. 5-3 показывает, что для правильной работы блока собрать требуется чертеж. Очевидно, что чертеж не является частью конечного стула, но он играет важную роль в функции собрать. Без чертежа сборка стульев может оказаться совершенно неорганизованной активностью.
Рис. 5-3 Отделение входов от управлений
В лучшем случае возможны различные стратегии сборки. Добавив дугу управления чертеж, аналитик дает четкое указание — при сборке стульев следует руководствоваться только чертежом.
Точно определив, что чертеж управляет блоком собрать, аналитик не делает больше никаких предположений. Это создает благоприятную ситуацию для более сильных утверждений. Например, дуга управления на рис. 5-3 могла бы иметь метку чертеж и особые указания, означающие, что чертеж является стандартным руководством при сборке. Особые указания также должны учитываться при сборке даже в исключительных случаях. Без дуг управления SADT описание системы невозможно было бы интерпретировать настолько легко и точно. Различие между входными дугами и дугами управления — действительно мощное средство графического языка SADT.
5.5. Дуги механизмов определяют способы реализации функций
Второе главное отличие методологии SADT от других методов структурного анализа заключается в том, что она отводит важную роль механизму — понятию, свойственному только этой методологии. В SADT система описывается в первую очередь с точки зрения ее функций. Но система должна быть в конечном итоге реализована (т.е. быть работоспособной), поэтому дуги механизма SADT имеют большое значение при описании системы. Они дают аналитику возможность точно определить способ выполнения конкретной функции, какие ресурсы требуются для этой функции, кто будет выполнять ее и т.д. С помощью дуг механизма аналитик может добавить к описанию последние детали, не вызывающие сомнений в том, что происходит при выполнении функции.
Рассмотрим функцию собрать, описанную на рис. 5-3, но с дугой механизма, присоединенной к блоку снизу. Рассмотрим теперь, как может быть выполнен блок собрать, если дуга механизма имеет метку клей. Вы можете представить себе деревянные детали, сначала намазанные клеем, затем состыкованные вместе и высушенные. Если же к блоку собрать присоединена дуга механизма, помеченная словом отвертка, вы можете представить себе детали стула, содержащие винты и обладающие штифтовой схемой соединения, которая требует просто стыковки деталей и затягивания винтов. Сценарии существенно различаются всего лишь из-за изменения единственного слова на дуге механизма. Этот пример показывает, что дуги механизма выявляют средства, необходимые для выполнения функции.
Механизмы (на диаграмме) определяют кто будет выполнять конкретные функции. Как указано на рис. 5-2, дуги механизмов на диаграмме изготовить нестандартную деталь уточняют, что главные функции экспериментального механического цеха будут выполняться представителями трех типов персонала: мастером, оператором, контролером. Это свидетельствует о совместном выполнении функции различными специалистами. Другими словами, несколько дуг механизмов, касающихся блока, могут представлять скоординированную деятельность.

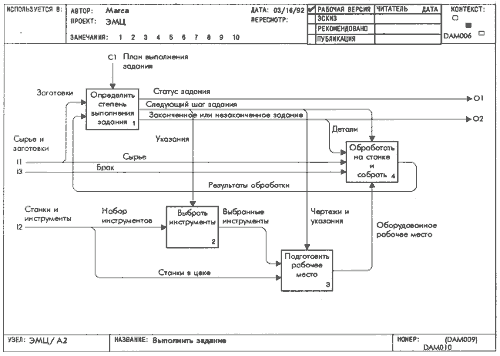

Механизмы могут также указывать, что одни функции поддерживают выполнение других функций, поэтому они должны выполняться в требуемой последовательности. На рис. 5-4 показано, что блок подготовить рабочее место должен выполняться до блока обработать на станке и собрать, поскольку оборудованное рабочее место должно быть приготовлено до начала работы. В этом случае система требует определенной последовательности операций. На рис. 5-2 в диаграмме управлять выполнением задания исполнительская дуга механизма для блока 1 с меткой стеллаж входных заданий определяет, где искать вновь полученный рабочий комплект. В этом случае аналитик хотел подчеркнуть, что в экспериментальном механическом цехе стеллаж входных заданий важен для выполнения функции получить задание и назначить исполнителя. Все эти примеры свидетельствует о том, что при описании различных аспектов функционирования и реализации систем дуги механизмов имеют важное значение.
Рис. 5-4. Одни функции модели поддерживают выполнение других функций
