Защита от сверхтоков внешних к.З. И сверхтоков перегрузки.
1.фильтровые защиты обратной последовательности, для действия при несимметр к.з.
2.МТЗ с блокировкой min U в однофазном исполнении при симметричных к.з.
3.Защита 0-ой послед-ти со стороны обмоток тр-ра блока, которые подключаются к сети глухозаземленной нейтрали при 1ф к.з.
4.Защиты от перегрузки
Защиты резервируют не только защиты отходящих линий, но и защиты блока.
31.Защита ротора генератора от замыкания на корпус в одной точке
Цепи возбуждения изолированы от корпуса, поэтому при замыкании обмотки ротора в одной точке ток КЗ небольшой (вызван ёмкостной и активной проводимостью цепей возбуждения относительно корпуса). Этот ток не опасен для генератора. Однако при замыкании обмотки ротора во второй точке ток значительно увеличивается, что может вызвать повышенный нагрев, а также механическую вибрацию. Эта вибрация особенно опасна для явнополюсных машин. Поэтому у таких машин защита от замыканий на корпус в одной точке выполняется действующей на отключение. На турбогенераторах с водяным охлаждением обмотки ротора, а также на турбогенераторах 300 МВт и выше такая защита действует на сигнал.
Принцип действия основан на наложении на цепь обмотки ротора напряжения от постороннего источника (постоянного тока или переменного тока пониженной частоты).
При отсутствии замыкания ток в токовом реле мал и обусловлен только ёмкостной и активной проводимостью изоляции. При замыкании реле срабатывает.
При появлении замыкания на корпус в одной точке на турбогенератор устанавливают защиту от замыканий на корпус во второй точке.
32. Защита цепей возбуждения генератора от замыканий на землю в двух точках точке.
Обычно на Эл. станции предусмотрен 1 комплект защиты, приспособленный для быстрого подключения к тому Г ,обмотка ротора ,которого получит замыкание на корпус в одной точке.
Одним из основных элементов защиты является потенциометр , подключенный ||-но к обмотке ротора Г.
Первоначально с помощью милливольтметра на потенциометре отыскиваются т. К, потенциал которой равен потенциалу замкнутой т.К1. Реле КА отключено от потенциометра. Когда потенциалы т. К и К1 становятся равны подключается токовое реле. Поскольку потенциалы К и К1 ток через токовое реле не протекает. При замыкании обмотки ротора во 2 т. Равенство потенциалов нарушается, в реле появляется ток, реле срабатывает и с небольшой выдержкой времени 0,05-0,1 сек защита отключает Г. Защита имеет мертвую зону , т.к.если т. 2-го замыкания расположено близко к т.1-го замыкания, то ток, протекающий через реле КА невелик и реле не срабатывает.
Недостатки: защита не может быть включена в работу, если 1-ая т. замыкания К1 расположена на концах обмотки.
33. Защита трансформатора от между фазных коротких замыканий. Токовая отсечка.
Для защиты низковольтых тр-ров и высоковольтных тр-ров небольшой мощности могут использоваться плавкие предохранители, однако более широкое применение для защиты высоковольтных тр-ров получили ТО и Продольные дифференциальные защиты
ТО МГНОВЕННОГО ДЕЙСТВИЯ.
ТО могут выполняться как на постоянном так на переменном оперативном токе с помощью реле прямого и косвенного действия

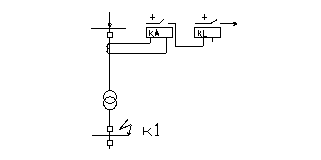

ТОК срабатывания ТО:
1)по условиям отстройки от бросков максимальногозначения тока трехфазного КЗ в точке К1:
2)по условию отстройки от бросков тока намагничивания при включенииненагруженного тр-ра в работу:
Основным недостатком ТО является то, что она защищает только токопроводы от места установки защиты до сил. тр-ра и небольшая часть обмотки ВН . Обмотка НН ТО не защищается.
ТО в сочетании с МТЗ и газовой защитой применяется для защиты тр-ров небольшой мощности(5.6-6.3)МВА.
